TrimbleGA830高精度卫星导航天线结构

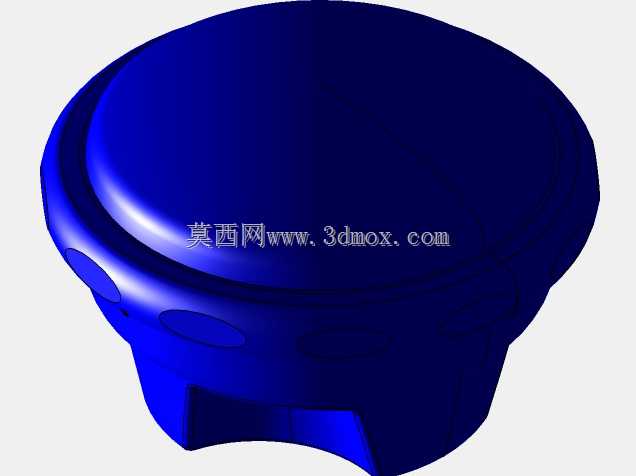

　　这款天线的结构设计完全围绕户外复杂工况下的稳定信号接收需求展开，从外到内的结构排布都经过了多轮工况验证。首先看外形结构，整体采用上宽下窄的类蘑菇头构型，顶部圆弧曲面做了连续过渡处理，没有尖锐棱角，这种设计一方面可以降低户外强风环境下的风阻系数，减少安装支架承受的风载荷，避免长期风振导致的安装松动，另一方面圆弧顶面不易积水积尘，雨雪天气后表面的积水会顺着曲面自然滑落，不会在顶面形成积水层遮挡卫星信号，同时也减少了鸟粪、扬尘等杂物在顶部堆积的概率，降低后期运维的清洁频次。下部的收窄结构是安装对接段，侧面预留的多个凹陷位是安装定位与走线的预留结构，其中对称分布的圆形凹陷是安装螺丝的沉头位，安装时螺丝从侧面拧入配套的安装底座，不会破坏顶部的密封曲面，保证整机的防水密封性能，下部的缺口结构是射频线缆的出线位，线缆从这个位置引出后可以顺着安装支架内部走线，避免线缆外露被紫外线老化或者被外力拉扯断裂。

　　从实际应用场景来看，这类天线主要用在需要高精度定位的作业场景中，比如测绘领域的RTK基准站、精准农业的自动驾驶农机、工程机械的施工定位引导、无人机的地面站基准信号发射、港口集装箱吊运的设备定位等场景，这些场景都要求天线能够同时接收多频段的卫星导航信号，包括GPS、北斗、GLONASS、Galileo等多个星座的信号，所以内部的天线阵子排布采用了多馈点对称设计，保证各个方向的信号增益均匀，不会因为天线朝向或者周边遮挡出现信号大幅衰减的情况。外壳采用的是改性工程塑料材质，具备抗紫外线、耐高低温的特性，能够在-40℃到85℃的环境温度下长期工作，不会因为低温脆裂或者高温变形，外壳的壁厚经过优化，既保证了结构强度，能够承受冰雹、外力磕碰的冲击，又不会因为壁厚过厚导致信号衰减过大，影响信号接收灵敏度。

　　设计过程中首先要考虑的是信号透波性能，外壳材质的介电常数必须控制在合理区间，介电常数过高会导致信号在穿过外壳时产生折射和损耗，降低接收灵敏度，介电常数过低则材料的结构强度不足，无法满足户外使用的抗冲击要求，所以在材质选型阶段做了多轮材料测试，最终选定的材质在透波率和结构强度之间找到了平衡点。其次是密封性能的设计，上下壳体的对接处采用了迷宫式密封结构，配合防水胶圈，能够达到IP67的防护等级，即使短时间浸泡在水中也不会出现内部进水的情况，完全适应户外暴雨、扬尘等恶劣环境。安装边界方面，这款天线的安装底座采用标准的螺纹对接或者法兰对接方式，适配市面上绝大多数的测绘杆、设备安装支架，安装时不需要额外定制转接件，下部的安装段直径控制在通用安装尺寸范围内，替换旧款天线时可以直接原位安装，不需要改动原有安装结构。

　　从结构细节来看，顶部的圆弧曲率经过反复优化，既不会因为曲率过大导致顶部积水，也不会因为曲率过小增加整体高度，影响安装后的整体尺寸，侧面的安装沉头位深度刚好容纳螺丝头部，安装后螺丝头部不会突出外壳表面，避免出现凸起的挂点，防止线缆或者其他杂物勾挂到螺丝头导致天线被扯动。内部的天线阵子固定结构采用一体化的注塑支撑，将阵子与底座牢牢固定，即使在强振动工况下，比如安装在工程机械、农机上长期颠簸振动，阵子也不会出现移位，保证信号相位中心的稳定性，这一点对于高精度定位来说至关重要，相位中心偏移会直接导致定位误差增大，所以内部的支撑结构做了多组加强筋，既减轻了整体重量，又提升了结构刚性，避免振动过程中产生形变。出线位的设计做了防水格兰头结构，线缆穿过格兰头后被橡胶圈紧紧包裹，既可以固定线缆，防止拉扯时线缆内部的芯线断裂，又可以密封出线口的缝隙，避免水从出线位置进入壳体内部。

　　在实际选型使用时，需要注意安装位置要避开周边的金属遮挡物，金属会对卫星信号产生屏蔽，所以天线安装位置要高于周边的金属构件，同时要远离大功率的射频发射设备，避免电磁干扰影响信号接收。这款天线的整体重量控制得比较合理，不会给安装支架带来过大的负载，即使是安装在轻质的碳纤维测绘杆上也不会导致杆体弯曲变形。外壳的蓝色涂装采用耐候性粉末涂装，长期在户外暴晒也不会出现褪色、掉漆的情况，同时涂装本身不含有金属成分，不会对信号产生屏蔽。从结构设计的合理性来看，这款天线没有多余的冗余结构，每一处外形设计都对应了实际的功能需求，没有为了外观好看而增加不必要的结构，完全是功能导向的工业设计，这也是工业级通讯部件和消费级产品的核心区别，所有的结构细节都服务于长期稳定可靠的工作需求。
