荧光灯泡灯管结构三维建模设计作品

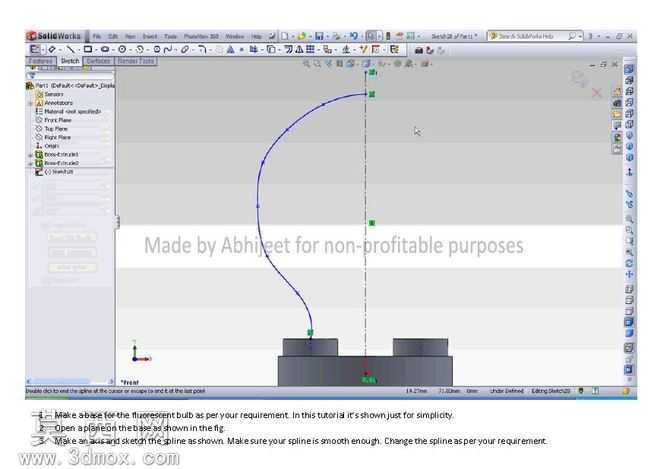

本次荧光灯泡灯管的三维建模，首先从底座结构的搭建入手，先根据荧光灯的常规安装尺寸确定底座的两个圆柱基座的轮廓参数，绘制底座的二维草绘截面，通过拉伸凸台命令生成底座的实体结构，同时在底座上预留出灯管插接的定位点位，保证后续灯管与底座的装配位置精准匹配。接下来进行灯管的核心曲面造型，先在基准面上绘制灯管的走向引导样条曲线，绘制样条曲线时反复调整曲线的控制点位置与曲率参数，保证曲线过渡顺滑无突兀拐点，模拟真实荧光灯管弯折后的自然弧度，同时检查曲线两端的端点约束，让端点与底座上的插接点位完全重合，并且端点处的切线方向垂直于底座安装面，确保灯管与底座衔接自然无错位。完成引导线绘制后，以灯管的截面直径为参数绘制圆形扫描截面，沿绘制好的样条引导线执行扫描凸台命令，生成灯管的主体实体结构，扫描过程中注意开启截面随引导线曲率自动调整方向的选项，避免扫描过程中出现截面扭曲、实体变形的问题，保证灯管整体粗细均匀，曲面过渡流畅。建模过程中同步检查整体结构的干涉情况，确认灯管与底座之间没有重叠错位的问题，同时对底座的边缘做微小的圆角处理，模拟真实产品的倒角工艺，避免尖锐棱角。材质设置上，底座部分赋予深色哑光塑料材质，调整材质的粗糙度与反光参数，还原灯座塑料外壳的质感，灯管部分赋予半透明的玻璃材质，调整材质的透明度、折射度与漫反射参数，模拟荧光灯管玻璃外壳的通透质感，同时可以在灯管内部添加简化的发光体结构，赋予对应的荧光发光材质，提升模型的真实感。整个建模过程遵循从基础结构到曲面造型、从整体轮廓到细节处理的逻辑，每一步都对照真实荧光灯管的结构比例调整参数，保证最终模型的结构合理性与外观还原度，既满足结构展示的需求，也可用于后续的装配演示与效果渲染使用。
