壁挂式手摇软管收纳卷盘结构设计

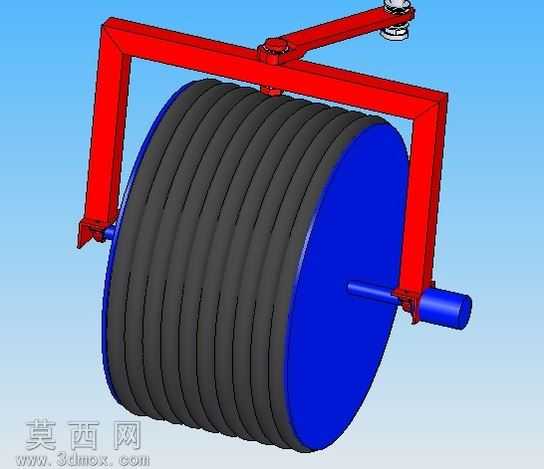

本作品为壁挂式手摇软管收纳卷盘的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，对各零部件的配合公差、运动干涉进行了提前校验，确保模型可直接用于后续的工程出图与样机试制。模型渲染阶段采用纯色浅蓝背景突出主体结构，不同功能部件采用差异化材质区分：卷盘的两侧挡盘采用亮蓝色哑光工程塑料材质，模拟实际产品中高强度ABS注塑件的质感，表面做了细微的磨砂纹理处理避免渲染效果过于塑料化；中间缠绕软管的卷筒部分采用深黑色带细微环状纹理的橡胶材质，还原橡胶软管外层的防滑耐磨质感，每一圈软管的缠绕间隙都做了均匀排布，还原真实收纳状态下的软管排布形态；外部的支撑框架与摇臂部分采用亮红色金属烤漆材质，表面添加了细微的金属颗粒质感与均匀的反光效果，模拟钢制构件经过喷塑处理后的外观，顶部的壁挂安装座、转轴连接部位的金属紧固件都做了金属镀铬材质处理，还原标准五金件的亮面金属质感。结构设计上，整体采用C型悬臂支撑结构，顶部设置可旋转的壁挂连接座，可实现卷盘整体在水平方向的180度旋转，适配不同方向的软管拉出需求；卷盘主体通过两端的转轴固定在红色支撑框架上，一侧伸出的蓝色手摇柄通过转轴与卷筒刚性连接，摇动手柄即可带动卷筒转动实现软管的收卷操作，卷筒两侧的蓝色圆形挡盘直径大于软管缠绕后的最大外径，可有效防止软管在收卷过程中从卷筒侧边滑脱；支撑框架的转角处做了圆弧过渡处理，既避免了尖锐边角的安全隐患，也提升了整体结构的强度，减少应力集中的问题。设计思路围绕实用型五金收纳工具的核心需求展开，在保证结构强度的前提下尽可能简化零件数量，整体装配仅包含支撑框架、卷筒、挡盘、摇柄、旋转安装座几大核心模块，零件之间多采用标准紧固件连接，便于后期的生产组装与维护更换，整体结构紧凑，壁挂式安装不占用地面空间，可广泛用于花园水管、气动软管、低压输油软管等各类柔性管路的收纳整理，有效避免软管随意堆放造成的缠绕、折损、老化加速等问题，提升管路的使用寿命与使用场景的整洁度。
