3000PSI蓄能器关断单元Koomy装置设计

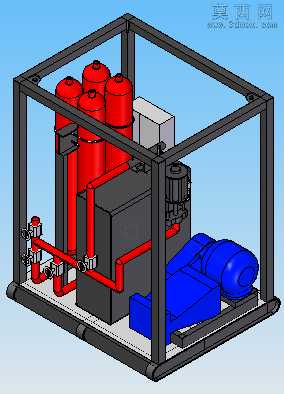

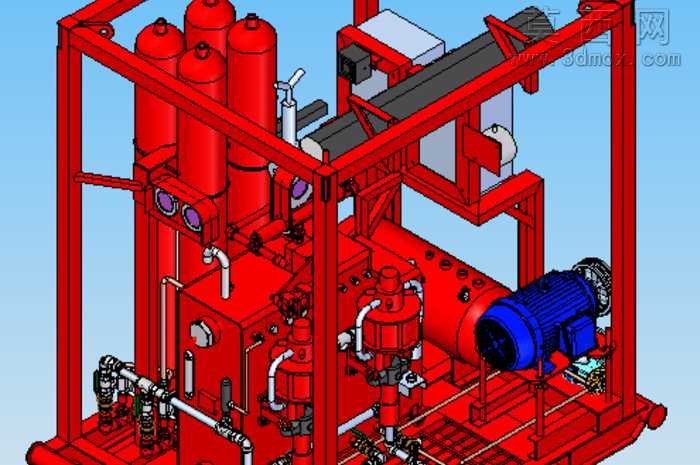

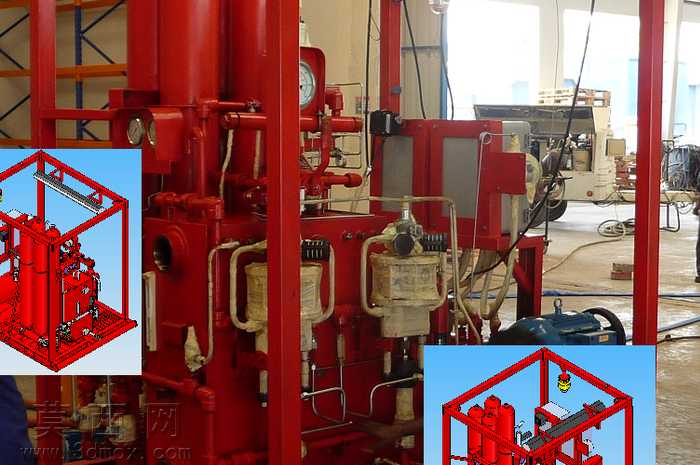

本作品为3000PSI额定工作压力的Koomy蓄能器关断单元三维建模成果，建模过程中严格遵循工业液压控制单元的实际尺寸比例与装配逻辑，首先完成整体撬装框架的结构搭建，采用型钢焊接框架作为承载基体，对框架的承重梁、安装支座、吊装点位进行精准建模，还原实际设备的撬装模块化设计特征。主体液压罐体部分按照压力容器的外形特征进行曲面建模，还原罐体的封头、接口法兰、安装支脚结构，对罐体表面的防腐漆面材质进行参数调试，采用高饱和度的工业红哑光漆面材质，还原现场设备的真实涂装质感。管汇系统部分逐一搭建高压硬管、弯头、三通、截止阀、调压阀、压力表组件，对管路的走向、连接点位、固定管卡的位置进行精准还原，金属管路采用镀锌钢材质参数，阀门手轮、阀体分别匹配铸铁与锻钢的材质质感，压力表组件还原表盘刻度、指针、表壳的细节结构。过滤与控制组件部分，对旁通布置的滤器、气控阀件、储能器附属的气动控制模块进行独立建模，还原滤器的透明滤杯、内部滤芯的可视化结构，气动管路采用不同外径的软管建模，匹配橡胶材质的哑光质感。动力端部分还原配套的电机泵组、底座、联轴器护罩结构，对电机的散热筋、接线盒、泵体的油口、调压螺钉细节进行精细化刻画。渲染阶段采用车间实景环境光进行打光，主光源模拟厂房天窗的自然入射光，辅助补光消除结构死角的暗部阴影，对金属反光、漆面漫反射、透明部件的折射效果进行反复调试，确保渲染效果贴近设备在工业现场的真实视觉状态。设计过程中充分考虑该单元作为井控系统液压动力源的功能属性，所有阀件的操作空间、管路的检修间隙、部件的安装顺序都按照实际工业应用场景进行排布，还原设备的可装配性与可维护性设计特征，撬装框架底部预留的叉车孔位、顶部的吊装吊点都按照实际吊装转运需求进行建模，完整复现该蓄能器关断单元的整体工业设计特征。
