橇装式双柴油储罐工业设备结构设计

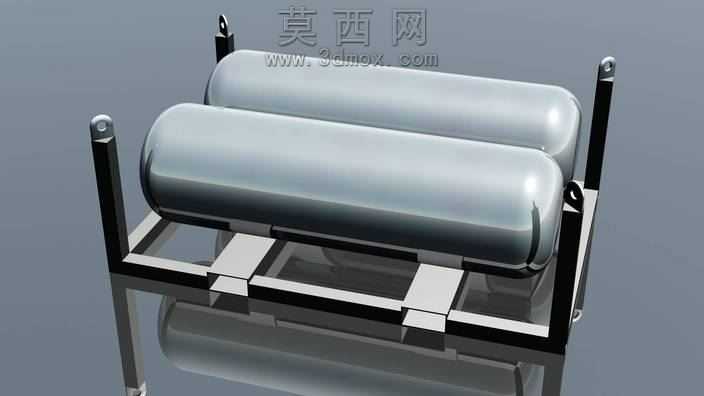

本作品为橇装式双柴油储罐三维设计模型，整体采用卧式双罐体并列布局的结构形式，建模阶段严格遵循工业储油设备的设计规范，先完成基准坐标系搭建，依次绘制罐体截面轮廓、支撑框架型材截面、安装吊耳结构的二维草图，通过拉伸、旋转、扫掠等基础建模命令生成各部件实体，再通过装配约束完成整体组装，保证各部件的配合公差符合实际生产要求。罐体部分采用标准椭圆形封头搭配圆柱形筒体的结构，建模时对罐体壁厚、封头过渡圆角做了参数化设置，可根据实际储油容量需求快速调整尺寸参数，罐体表面设置有吊装吊点、安装固定位的细节结构，还原真实储罐的外部接口特征。支撑框架采用矩形型钢焊接结构设计，建模时还原了型钢的截面规格、焊接连接位的细节，框架底部设置有与基础固定的安装孔位，上部设置有罐体限位的支撑垫块，保证双罐体安装后的稳定性，同时框架两侧设置有吊装吊耳，满足整体橇装设备的转运吊装需求。材质渲染阶段，罐体表面赋予抛光金属材质，调整金属粗糙度、反射参数模拟不锈钢罐体的金属光泽与镜面反射效果，支撑框架赋予哑光黑色金属材质，区分不同部件的材质属性，场景添加柔和的环境光与定向补光，开启光线追踪渲染，还原金属材质在真实光照下的明暗层次与反射细节，底部添加反光地面增强模型的展示质感。设计思路围绕橇装设备集成化、可快速转运部署的核心需求，将双储油罐与支撑框架整合为一体化橇装结构，无需现场单独安装罐体与支架，整体可直接吊装运输至使用现场完成固定即可投入使用，双罐体并列布局既提升了整体储油容量，也可实现不同油品的分类存储，框架结构在满足承重强度的前提下做了轻量化优化，减少整体设备重量的同时保证结构刚性，模型各部件均做了独立命名与分层管理，可直接导出工程图用于生产加工参考，也可用于工业场景的布局展示、设备教学演示使用。
