商用多功能组合式熏烤烧烤设备结构设计

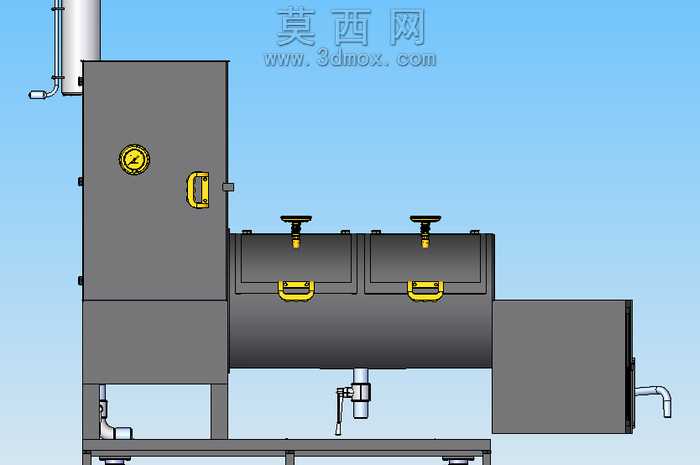

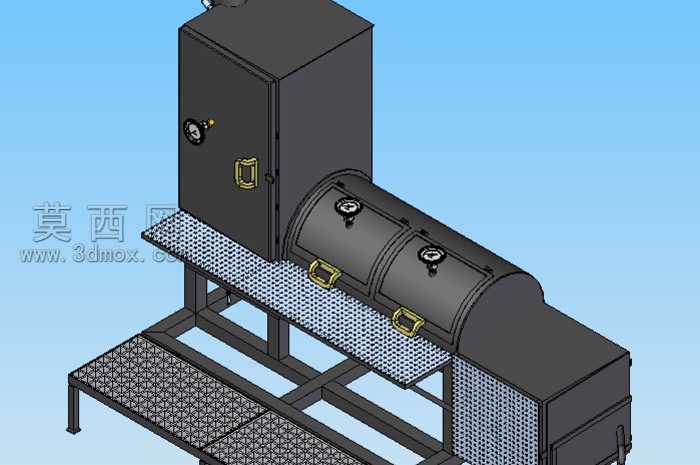

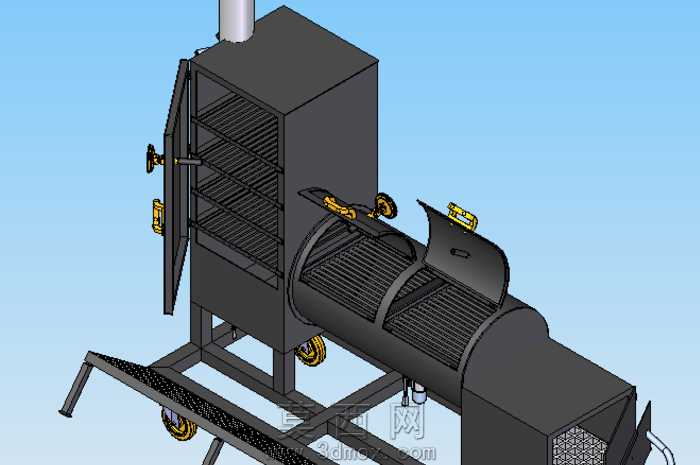

本作品为商用多功能组合式熏烤烧烤设备的三维结构设计，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计的公差配合与结构合理性原则，所有零部件均按照实际商用厨具的加工工艺要求进行特征搭建，未出现非实体化的破面、重叠面等建模缺陷，可直接导出用于工程图绘制、加工下料参考以及结构仿真验证。模型整体采用立式熏箱与卧式烤膛组合的布局结构，左侧立式熏箱为封闭承压式结构，箱体门板配置密封式压紧锁扣与嵌入式温度压力表，可实现封闭环境下的低温熏制烹饪，满足烟熏类食材的加工需求；中部为卧式半圆拱型烤膛，分段式拱盖配置独立的压紧把手与排气调节阀，可根据烤制食材的种类、分量灵活调整单段或多段腔体的使用状态，烤膛下方设置冲孔网板置物台，既可以放置待烤制的食材、调料工具，也可作为临时置物区域承接烤制过程中滴落的油污，避免污染地面；右侧设置封闭储物柜体，可存放木炭、烧烤工具、清洁用品等物料，提升设备的空间利用率。整体支撑框架采用标准型钢焊接式结构设计，框架下方设置防滑支撑脚，保证设备放置的稳定性，所有与食材接触的台面、网板均采用冲孔网板结构，既保证通风散热效果，也便于使用后的清洁维护。材质渲染阶段，对设备不同部件赋予了对应真实材质：主体框架与箱体采用哑光黑色耐高温金属材质，还原商用烧烤设备的耐高温涂层质感，锁扣、把手采用黄铜色金属材质模拟铸铜五金件的质感，冲孔网板采用镀锌金属网材质，压力表表盘采用玻璃与工程塑料组合材质，渲染过程中调整了环境光与反射参数，真实还原金属材质的磨砂反光、玻璃材质的通透折射效果，整体渲染效果贴近真实商用烧烤设备的外观质感。设计过程中充分考虑商用场景的使用需求，将熏制、烤制、置物、储物功能整合为一体，既可以用于户外流动烧烤经营，也可用于固定门店的烧烤加工场景，各功能区的布局符合人体操作的动线要求，操作人员无需大幅度移动即可完成取放食材、调整炉温、拿取工具的操作，有效提升烤制作业的效率，同时结构设计兼顾了拆装维护的便利性，所有易损部件均采用可拆连接结构，便于后期的零件更换与设备检修。
