摄影支撑用T形夹常平架设构件

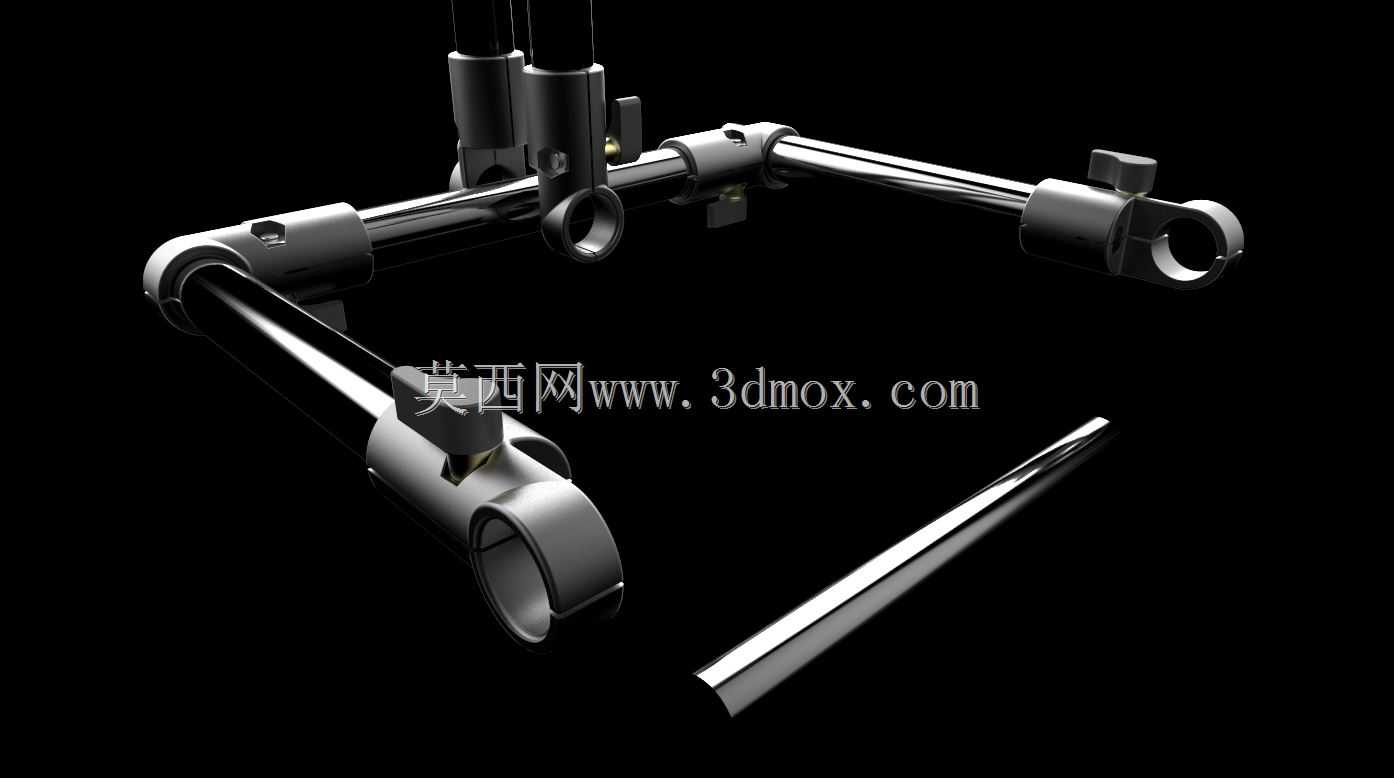

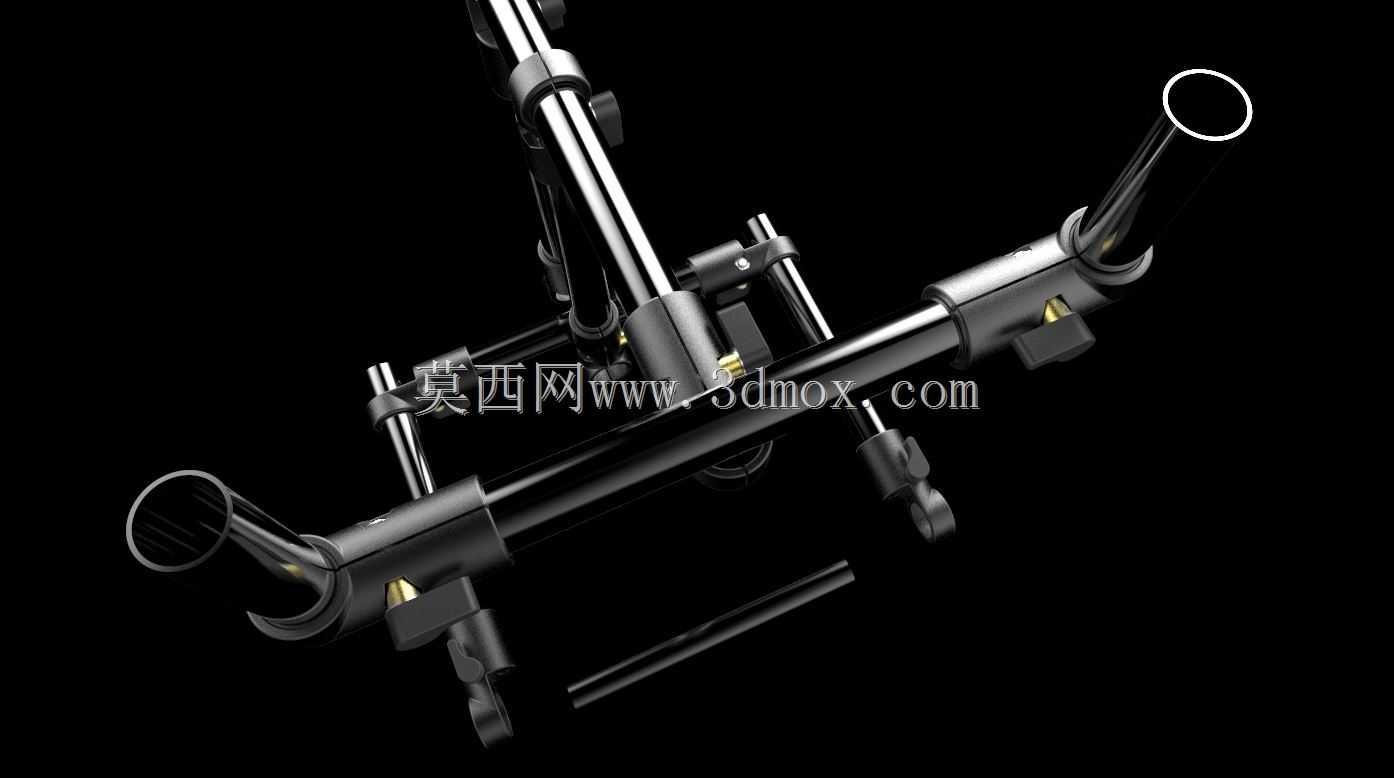

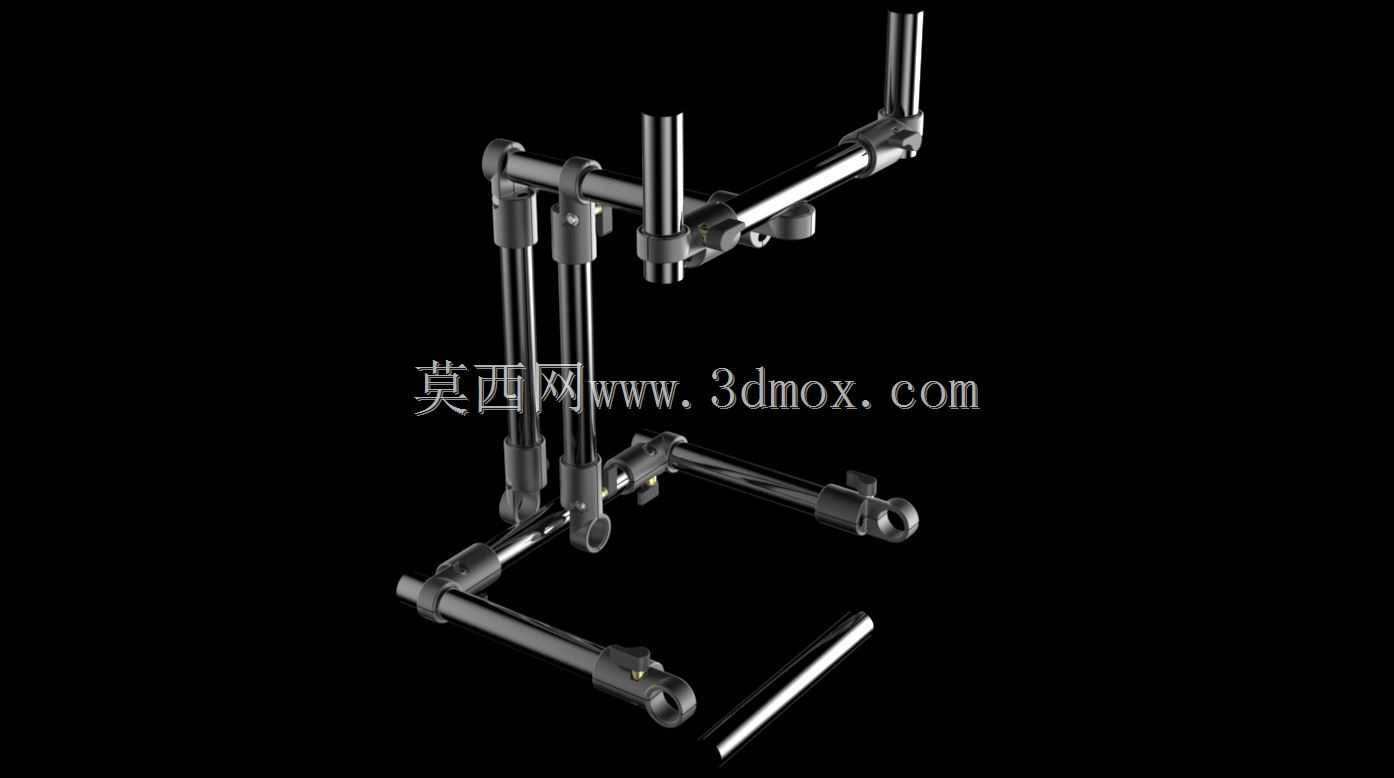

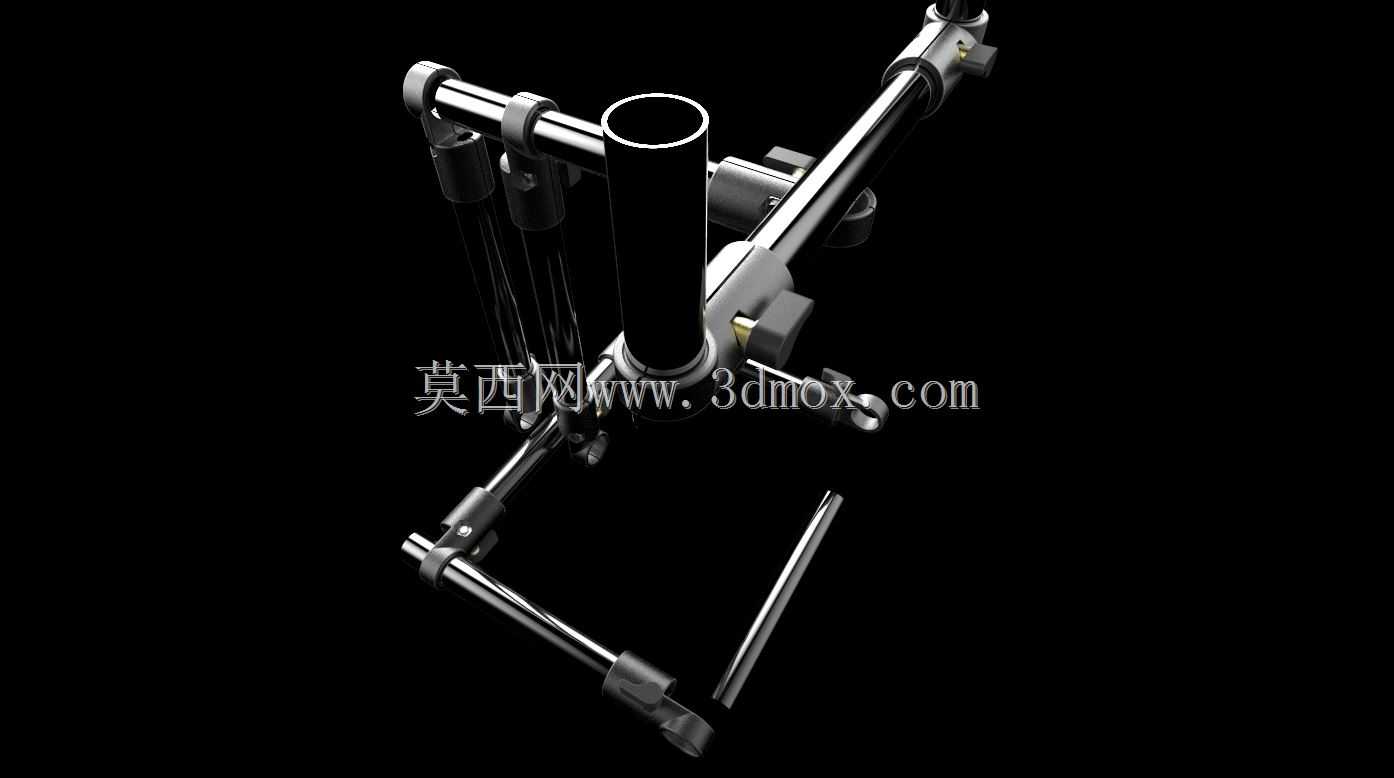

　　这套T形夹常平架设构件，核心适配影视拍摄、户外影像采集场景的辅助支撑需求，日常多用于灯光架设、小型收音设备挂载、跟焦附件拓展这类需要快速搭建临时支撑框架的作业环节，区别于常规成品灯架的固定形态，这套构件可以配合标准外径金属圆管灵活组合支撑结构，适配狭窄空间、异形机位的支撑搭建需求，不用受成品支架固定展开尺寸的限制。构件的核心功能是实现圆管之间的垂直T形连接与平行管段的锁紧固定，整套组件包含两类管夹结构，一类是十字交叉位的T形锁紧夹，另一类是管段端部的连接固定夹，两类夹体都采用对开抱紧结构，通过单螺栓实现夹紧力的调节，夹体内壁预留了橡胶垫安装槽位，实际装配时加装对应厚度的橡胶垫，一方面可以增大夹体与金属管之间的摩擦力，

　　避免承重后管段出现滑移偏转，另一方面也能吸收管段上挂载设备运行产生的微小振动，减少影像采集时的画面抖动问题。设计阶段优先匹配35mm外径的标准金属圆管，适配市面主流的Manfrotto系列支撑管规格，单根1000mm长度的3k材质圆管自重仅245g，相比常规钢制支撑管能大幅降低整套支撑框架的自重，方便户外拍摄时的转场搬运，但设计过程中也需要注意，单螺栓锁紧的结构在大承重挂载场景下存在锁紧力不足的风险，当挂载重量超过3kg时，需要在夹体位置额外加装防脱销钉，避免螺栓松脱导致设备坠落。构件的安装边界需要重点考量，当采用两根35mm支撑轴承作为平架的转动支撑位时，不能直接通过辊轮与管体摩擦实现驱动，

　　这种驱动方式在长时间运行后会出现管面磨损、传动打滑的问题，若需要实现平架的电动平移功能，需要额外设计同步带传动的连接结构，配套伺服系统做偏移补偿，但同步带传动会额外增加整体结构的重量，也会带来传动间隙的问题，手动平移场景下则不需要考虑这类驱动结构的设计，直接通过管夹锁紧固定位置即可。夹体的外形采用圆弧过渡设计，没有突出的尖锐棱角，避免搭建和拆卸过程中划伤操作人员或者刮蹭摄影设备的线缆、外壳，夹体上的螺栓头采用内六角结构，配套标准内六角扳手即可完成所有锁紧操作，不需要特殊定制工具，现场搭建时的拆装效率更高。平行架设的两根管段之间的中心距可以通过夹体的安装位置灵活调整，最小中心距可以做到60mm，最大可以拓展到1200mm，

　　能够适配不同长度的灯光、滑轨类设备的安装需求，管段端部的连接夹预留了标准1/4英寸和3/8英寸的螺纹安装孔，可以直接对接市面主流的摄影设备快装板，不需要额外加工转接件。在实际场景应用中，这套构件除了常规的地面支撑搭建，还可以配合魔术腿、overhead 吊臂做高位支撑框架，实现顶光、顶挂式收音麦的架设，相比常规的多脚架支撑，这种管夹组合的框架可以根据拍摄现场的地形、障碍物位置灵活调整管段走向，避开拍摄视角内的穿帮元素，不需要反复调整支架的摆放位置。设计过程中也做了对应的强度校核，当采用35mm碳纤维管搭配这套夹体搭建1000mm跨度的平架时，中间位置的最大静承重可以达到5kg，能够满足常规LED补光灯、小型无线图传设备的挂载需求，若需要挂载更重的专业影视灯，需要缩短管段的支撑跨度，或者在中间位置增加额外的支撑竖管，避免管段出现过大的扰度变形影响设备安装精度。夹体本身的加工采用金属压铸成型工艺，表面做哑光黑喷塑处理，不会在拍摄过程中产生反光干扰画面，所有活动配合位置都做了公差匹配，锁紧螺栓的行程预留了3mm的调节余量，能够兼容外径在34mm到36mm之间的不同公差等级的金属圆管，不需要针对不同批次的管材单独调整夹体尺寸。
