多用途龙门式作业执行机构结构设计

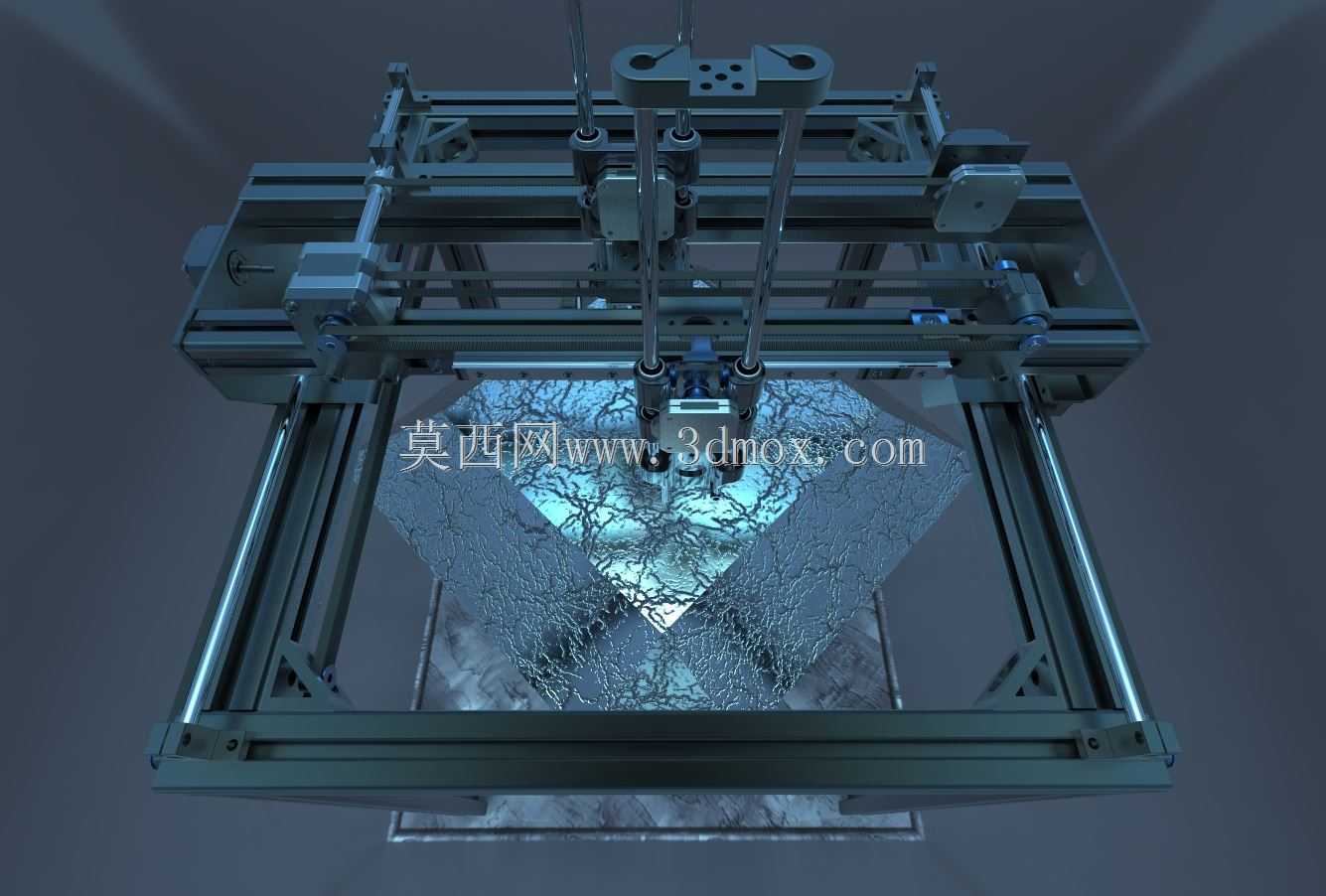

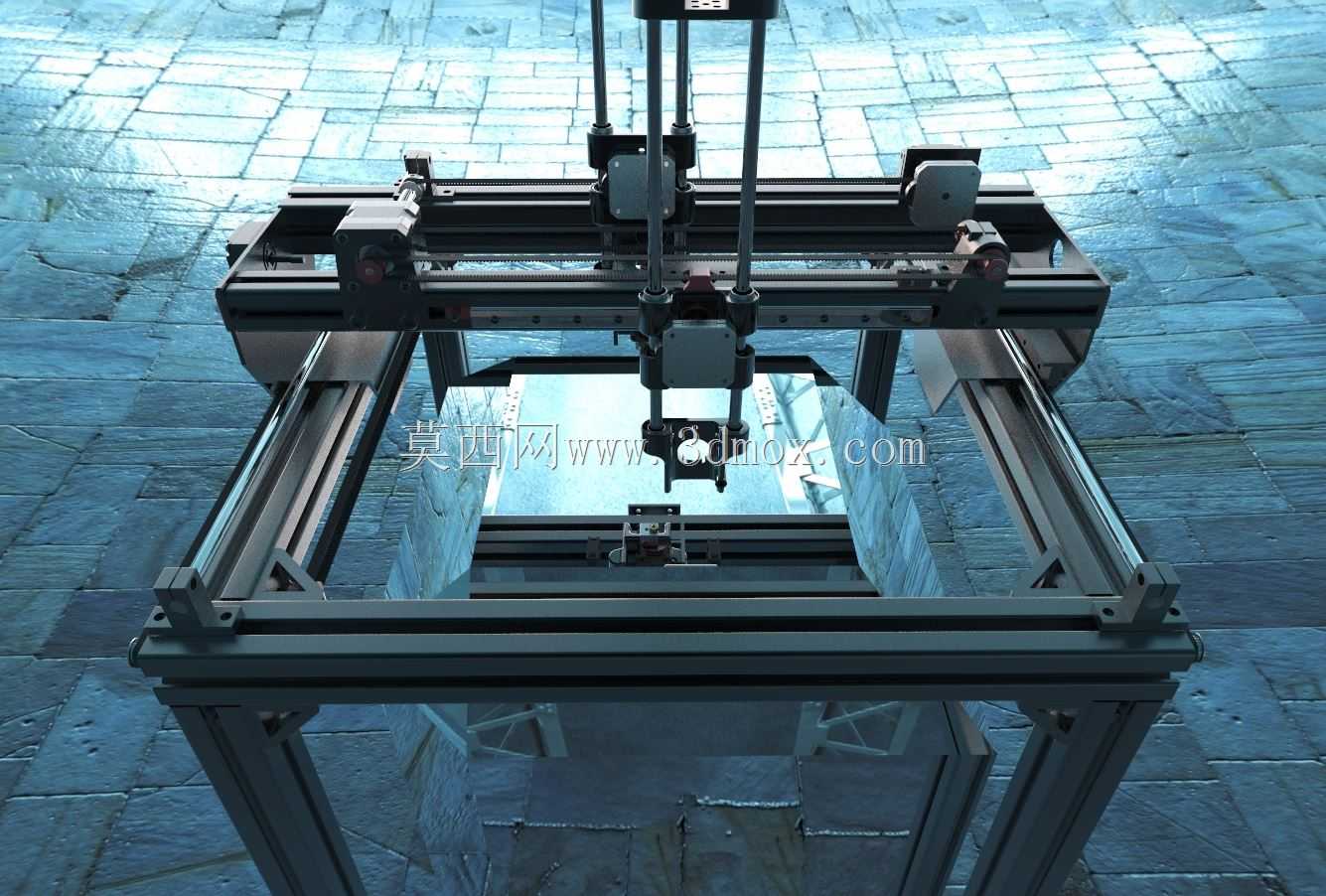

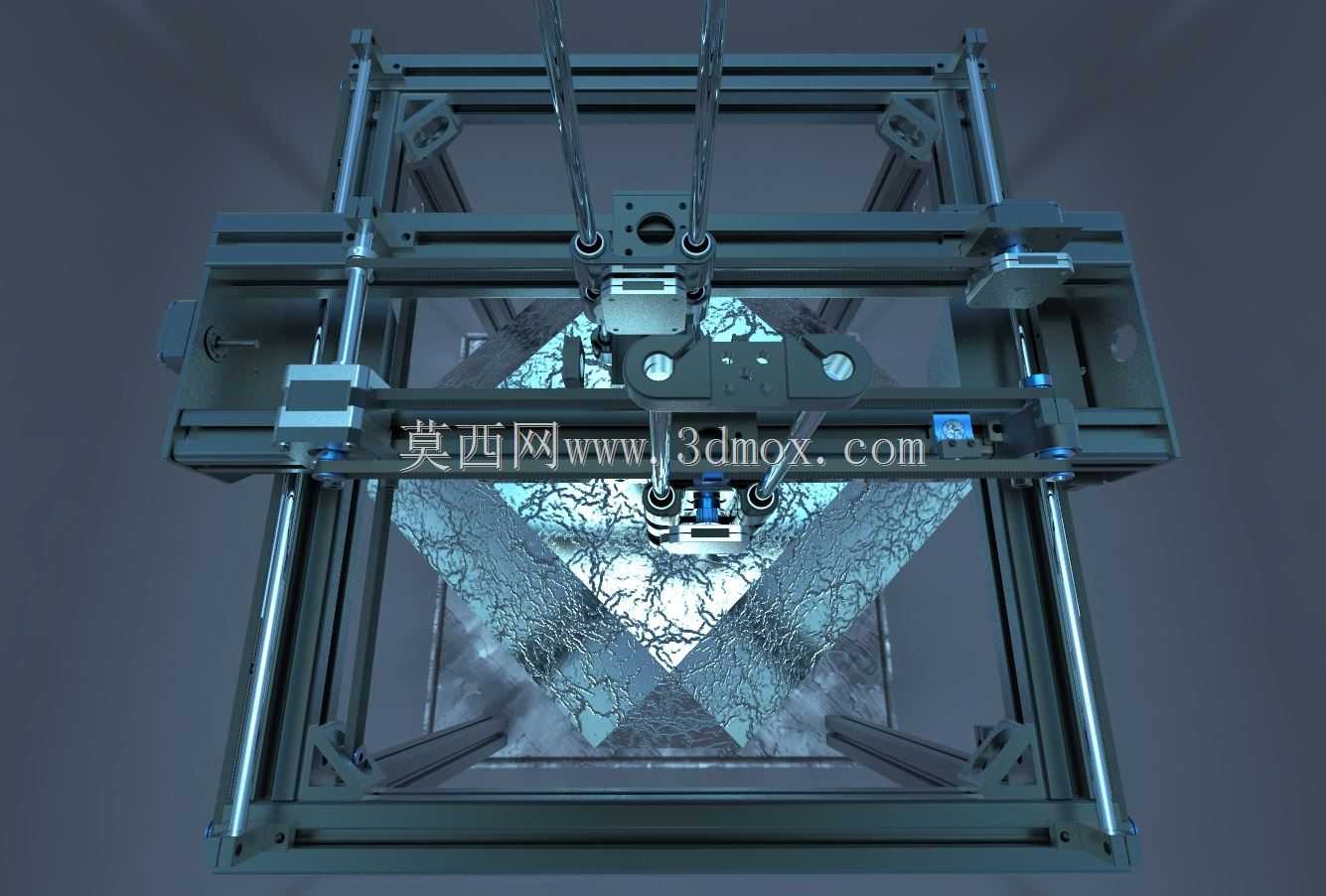

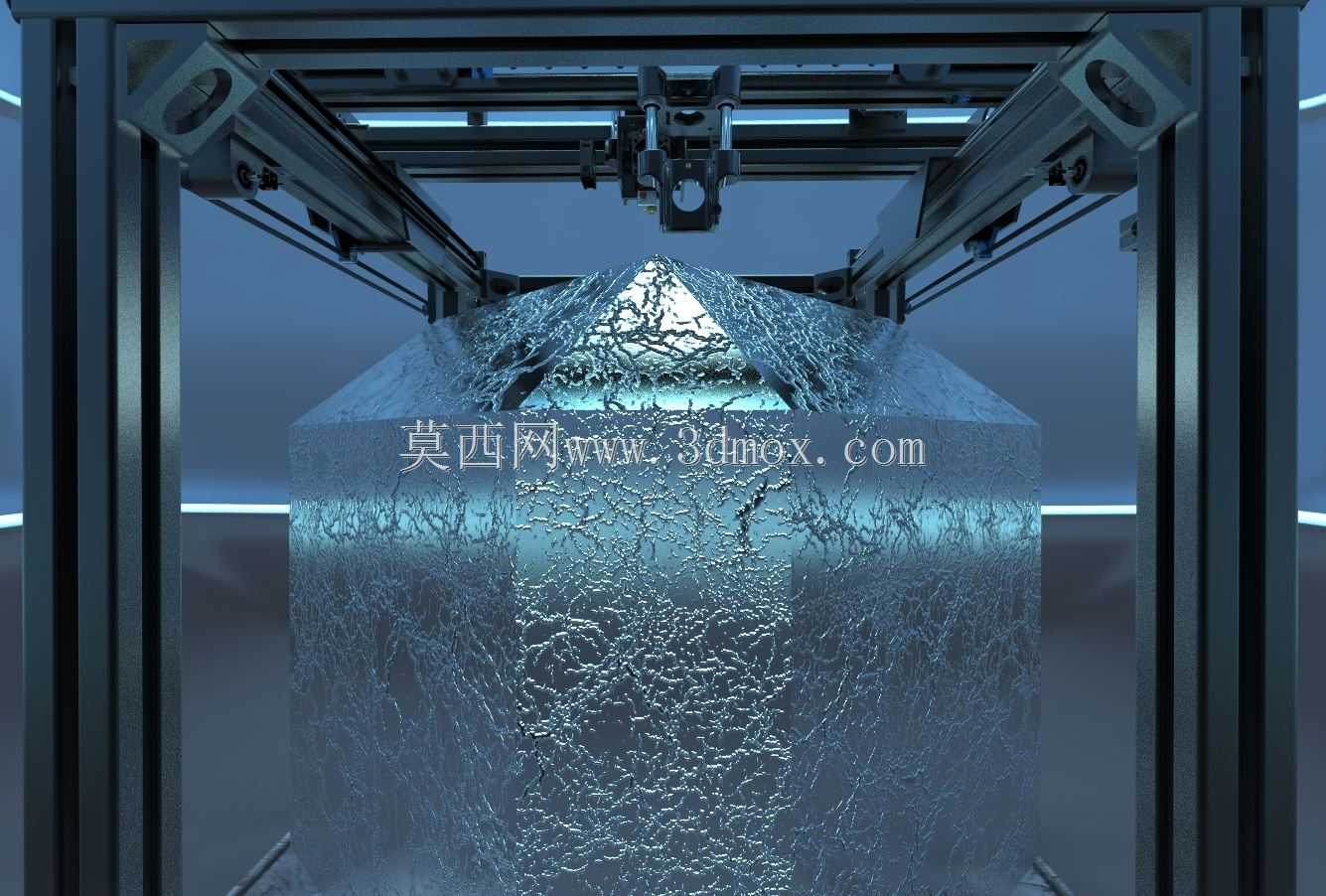

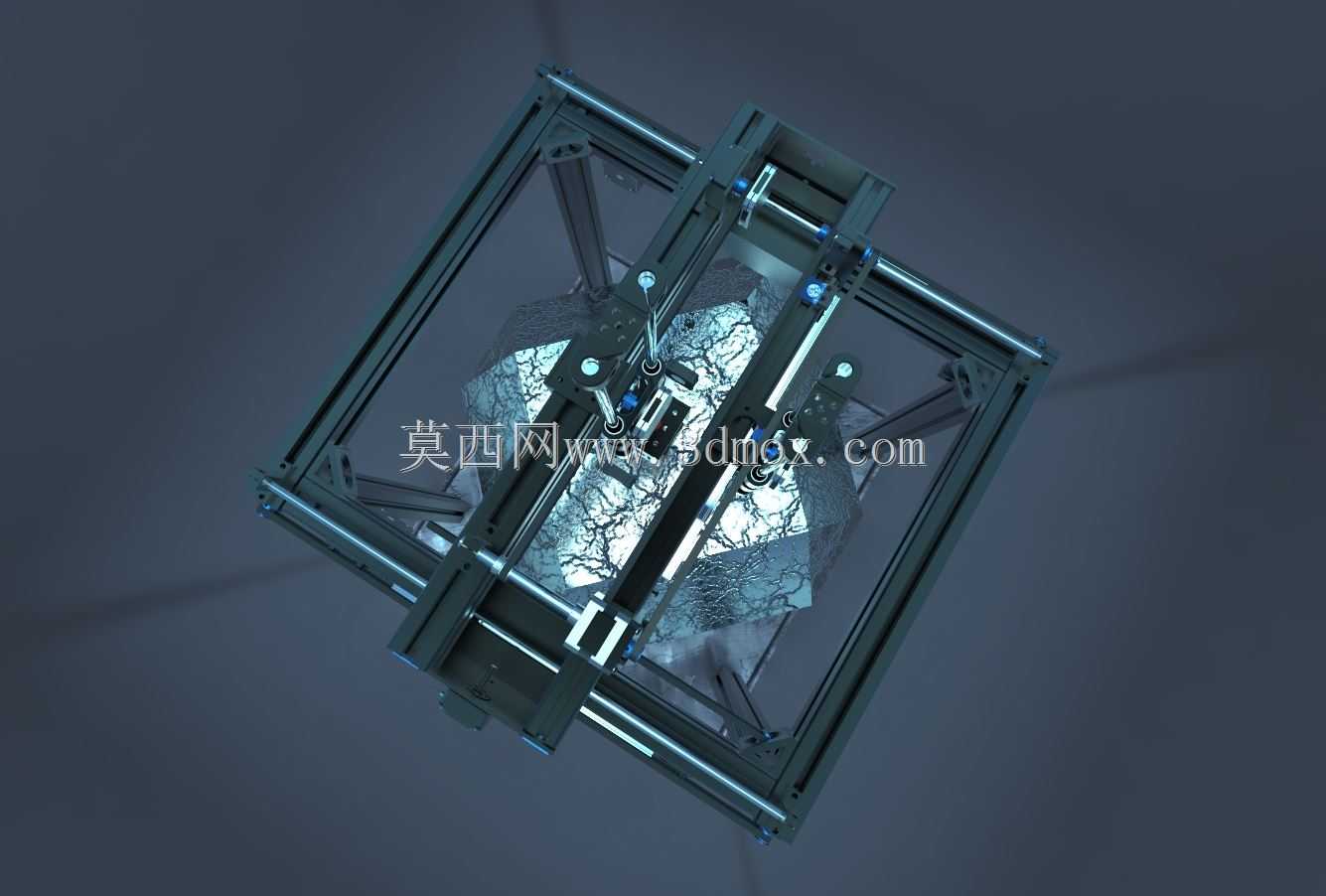

　　这套龙门式作业执行机构的框架主体采用矩形截面型材拼接成型，整体为对称式门型布局，两侧竖直支撑柱与顶部横向承载梁通过角部加强连接件锁固，支撑柱底部预设地脚安装孔位，可直接固定在平整的混凝土地面或者钢制工作平台上，安装时需保证两侧立柱的平行度公差控制在0.2mm每米范围内，顶部横梁的水平度偏差不超过0.15mm每米，避免后续运动部件运行出现卡滞。横梁下方搭载的可移动执行滑台，通过线性导轨与横梁连接，滑台可沿横梁长度方向做水平往复运动，滑台下方预留了多组标准安装接口，可根据实际作业需求更换不同的末端执行部件，比如夹持模块、切削头、打印喷头或者激光刻蚀头，适配不同场景的作业需求。

　　在小型加工工坊场景下，这套机构可以承担小尺寸零件的铣削、钻孔加工任务，相比传统立式机床，其开放式的框架结构没有封闭的加工舱限制，可适配更大尺寸的工件装夹，只要工件尺寸在框架内部的容纳空间范围内，就可以通过调整滑台位置完成全区域的加工作业，对于小批量定制化的零件加工来说，不需要制作复杂的专用工装，仅通过平口钳或者简单的压板就可以完成工件固定，大幅缩短加工前的准备周期。在创意制作场景中，更换末端的3D打印挤出头后，这套机构可以作为大尺寸FDM打印设备的运动载体，能够打印尺寸远超普通桌面级打印机的创意模型、工装治具，甚至是小型建筑的比例模型；更换雕刻主轴后，还可以对亚克力、木材、软金属等材质的板材进行平面雕刻、切割作业，满足文创产品、标识标牌的制作需求。

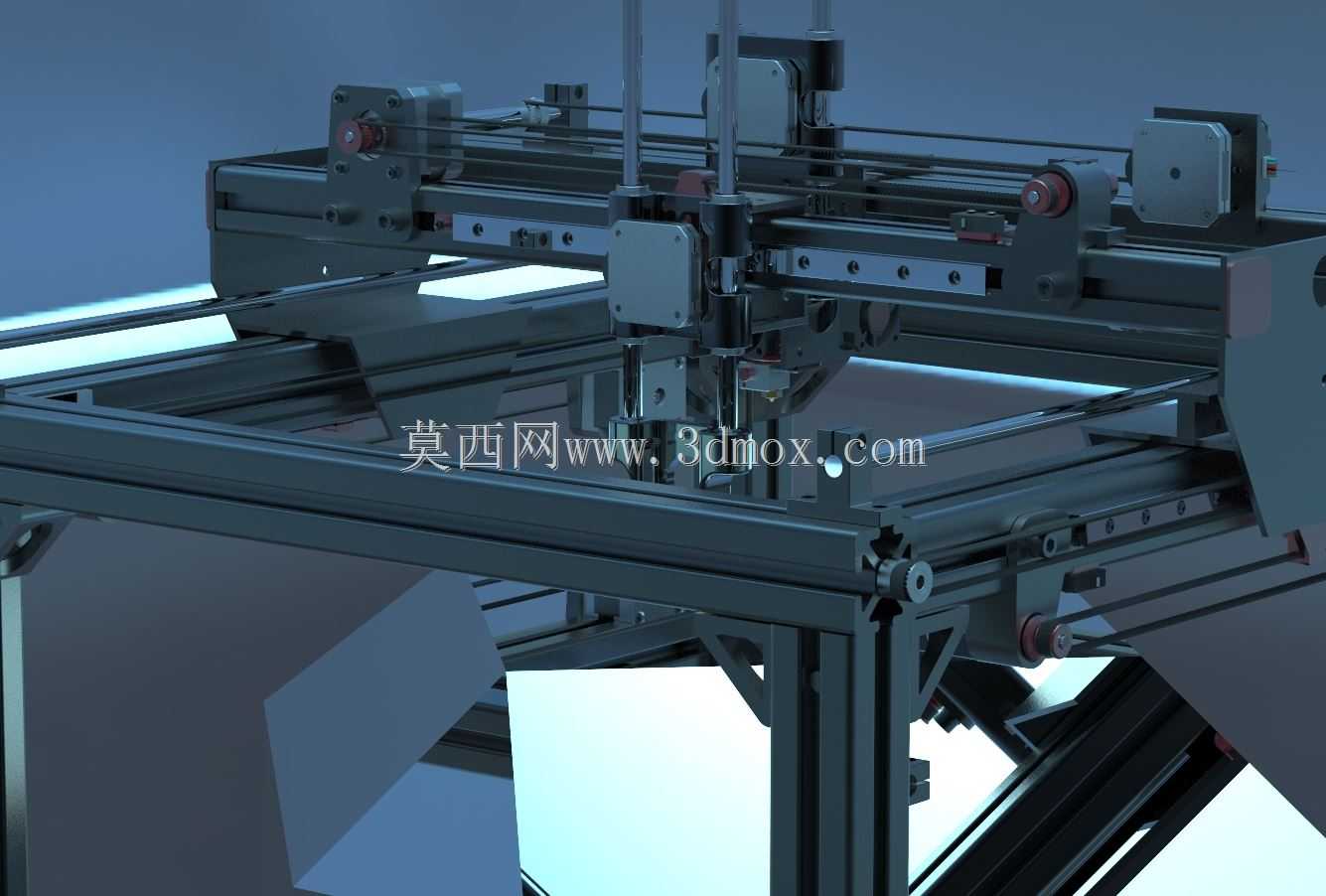

　　两侧竖直支撑柱内部集成了传动组件的走线槽位，所有动力线缆、信号线缆都可以从型材内部的空腔穿行，避免线缆外露在作业区域被运动部件剐蹭，也能减少加工过程中产生的切屑、粉尘落到线缆上加速线缆老化。滑台的传动采用同步带加伺服驱动的方案，兼顾了运动速度和定位精度，空载状态下的水平移动速度可以达到每秒300毫米，重复定位精度控制在0.1mm以内，能够满足绝大多数轻载作业场景的精度要求；如果需要更高的传动刚性，也可以将同步带传动替换为滚珠丝杠传动，适配更大切削负载的加工场景，此时需要对应调整驱动电机的安装座尺寸，保证丝杠与导轨的平行度符合装配要求。

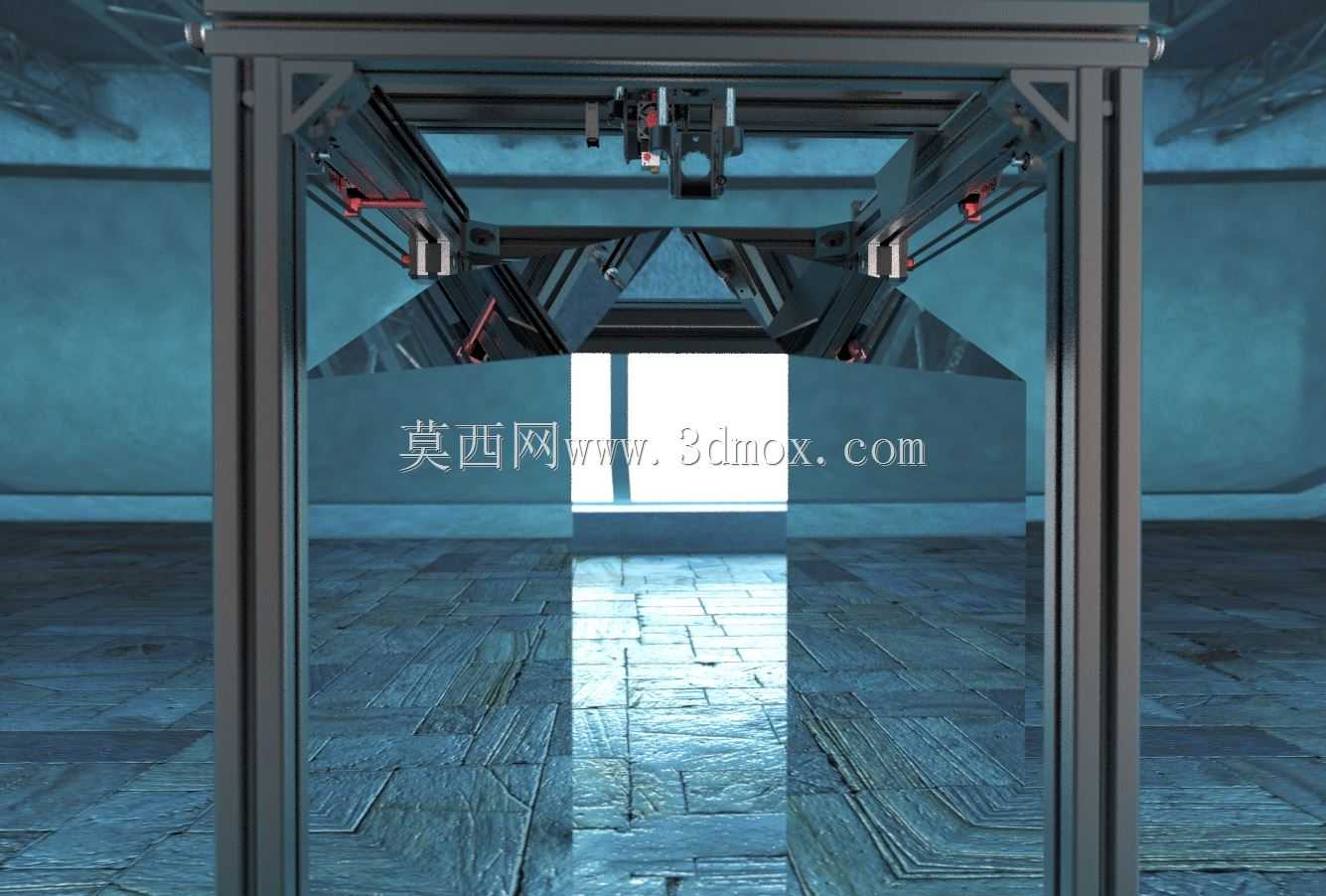

　　框架的角部连接位置采用了三角形加强筋结构，相比单纯的直角连接，抗扭刚度提升了40%以上，在滑台移动到横梁最远端进行加工作业时，横梁的端部下挠量可以控制在0.05mm以内，不会因为框架变形影响加工精度。机构的作业覆盖范围由横梁长度和立柱间距决定，常规配置下内部横向作业宽度为800mm，纵向作业深度可根据需求选配不同长度的纵向导轨扩展，竖直方向的作业行程则由末端执行部件的Z轴滑台行程决定，用户可以根据自身的作业空间大小、常加工工件的尺寸参数灵活调整框架的型材长度，不需要重新开模制作专用结构件，所有连接部件都采用标准件，后期维护更换的成本极低。

　　在安全防护设计上，框架的两侧预设了安全光栅的安装位，可在作业区域的进出口位置安装对射式安全光栅，当有人员或者异物进入作业范围时，机构会立刻触发急停，避免运动部件造成碰撞损伤；所有传动部件的外侧都可以加装可拆卸的防尘罩，防止加工产生的粉尘、切屑进入导轨或者传动副内部，延长运动部件的使用寿命，防尘罩采用快拆结构，日常维护时不需要完全拆解框架就可以拆下清理。这套机构的整体设计没有采用特殊定制的异形零件，90%以上的结构件都可以通过标准型材切割、标准紧固件组装完成，对于需要自行搭建作业平台的从业者来说，只需要按照装配公差要求调整各部件的相对位置，就可以快速组装出满足自身需求的作业设备，不需要投入高额的专用设备采购成本，也可以根据后续的业务需求随时扩展框架尺寸、更换末端功能模块，适配不断变化的作业需求。
