模块化3D打印设备Z轴运动执行机构

　　该机构为熔融沉积型3D打印设备的Z轴核心运动组件，采用模块化分体式设计思路，主要承担打印过程中挤出组件沿垂直方向的精准位移功能，适配大尺寸成型幅面的桌面级及小型工业级3D打印设备，可直接替换传统单臂Z轴结构，解决大跨度X轴运动时的悬臂抖动、定位精度不足等常见工程问题。

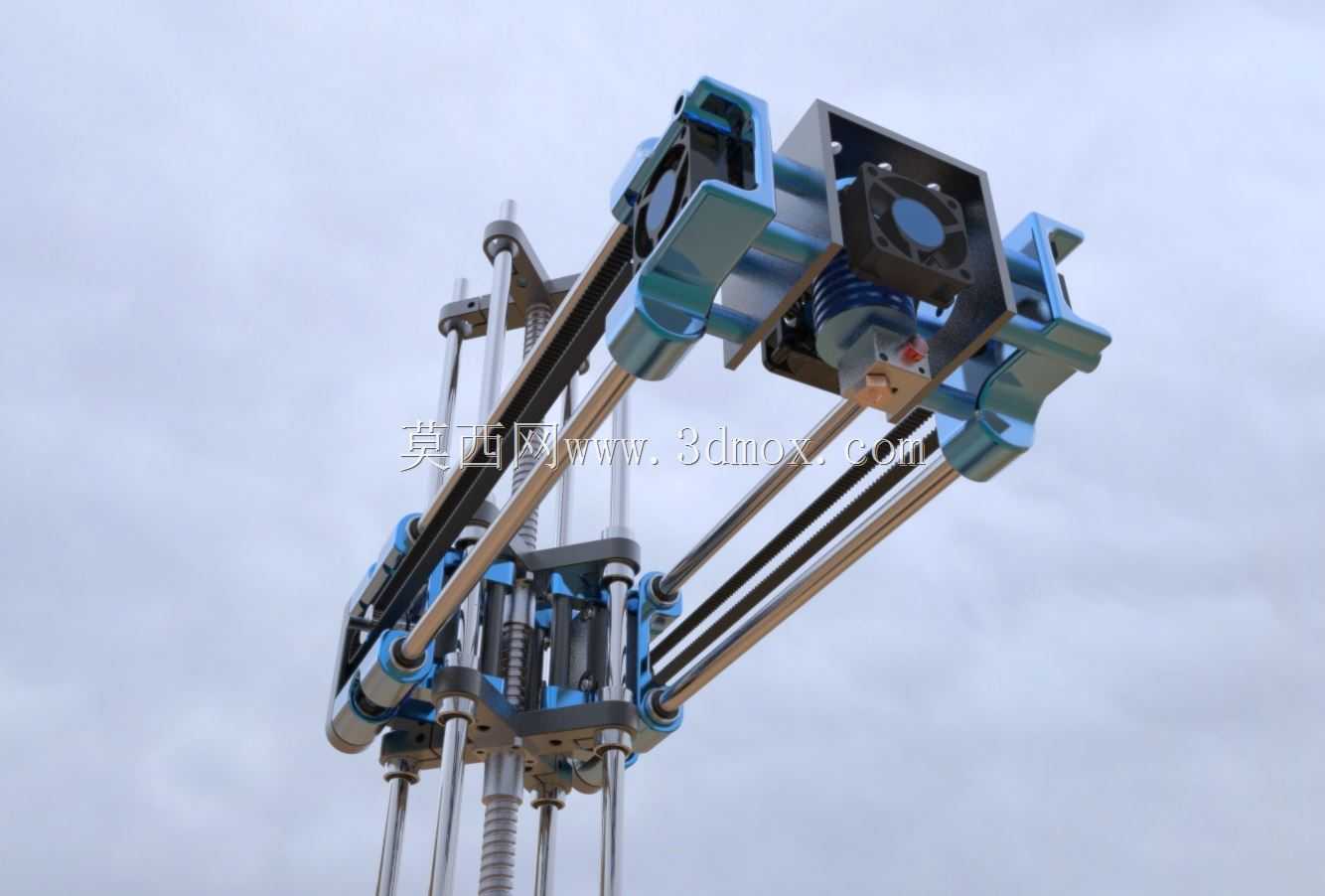

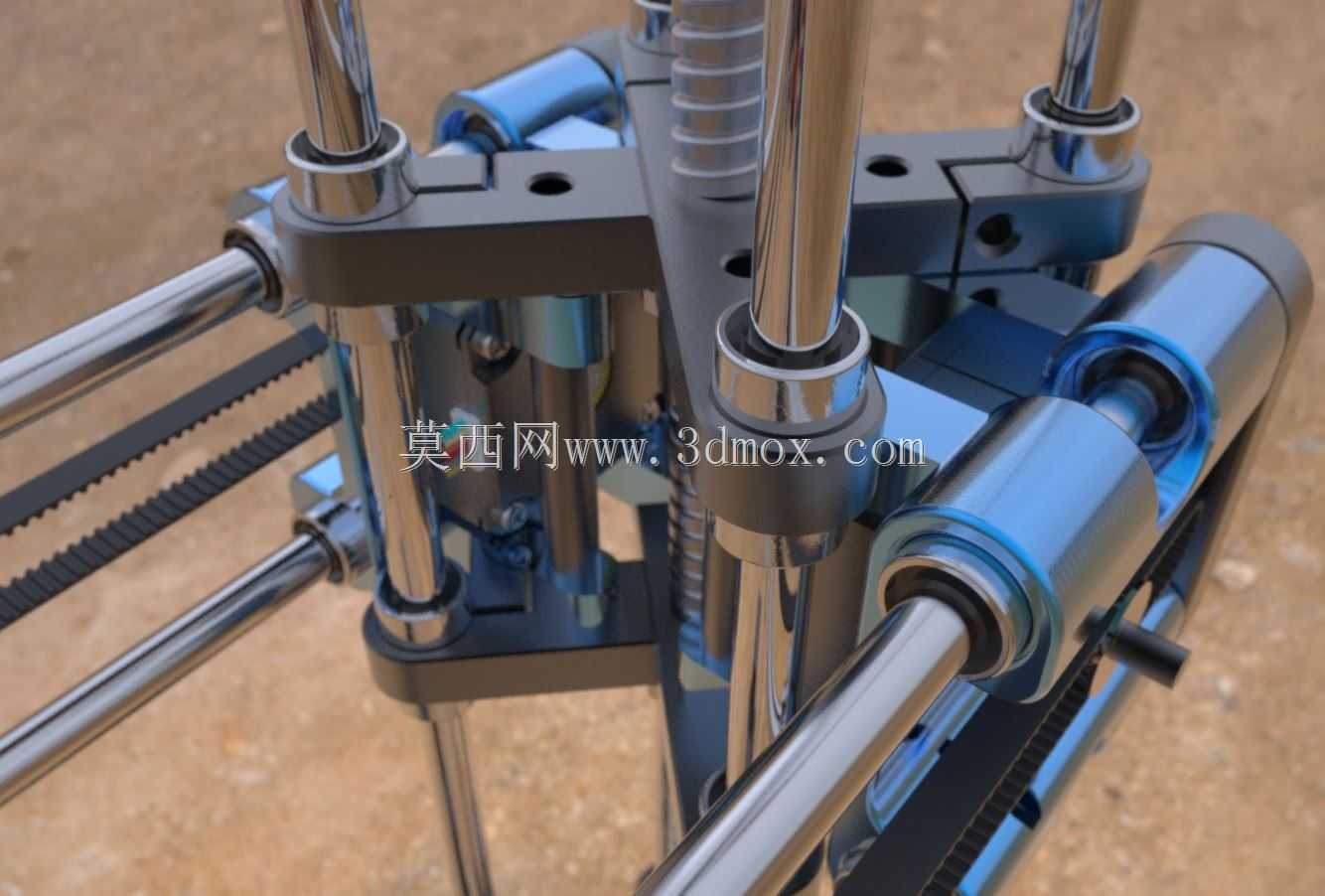

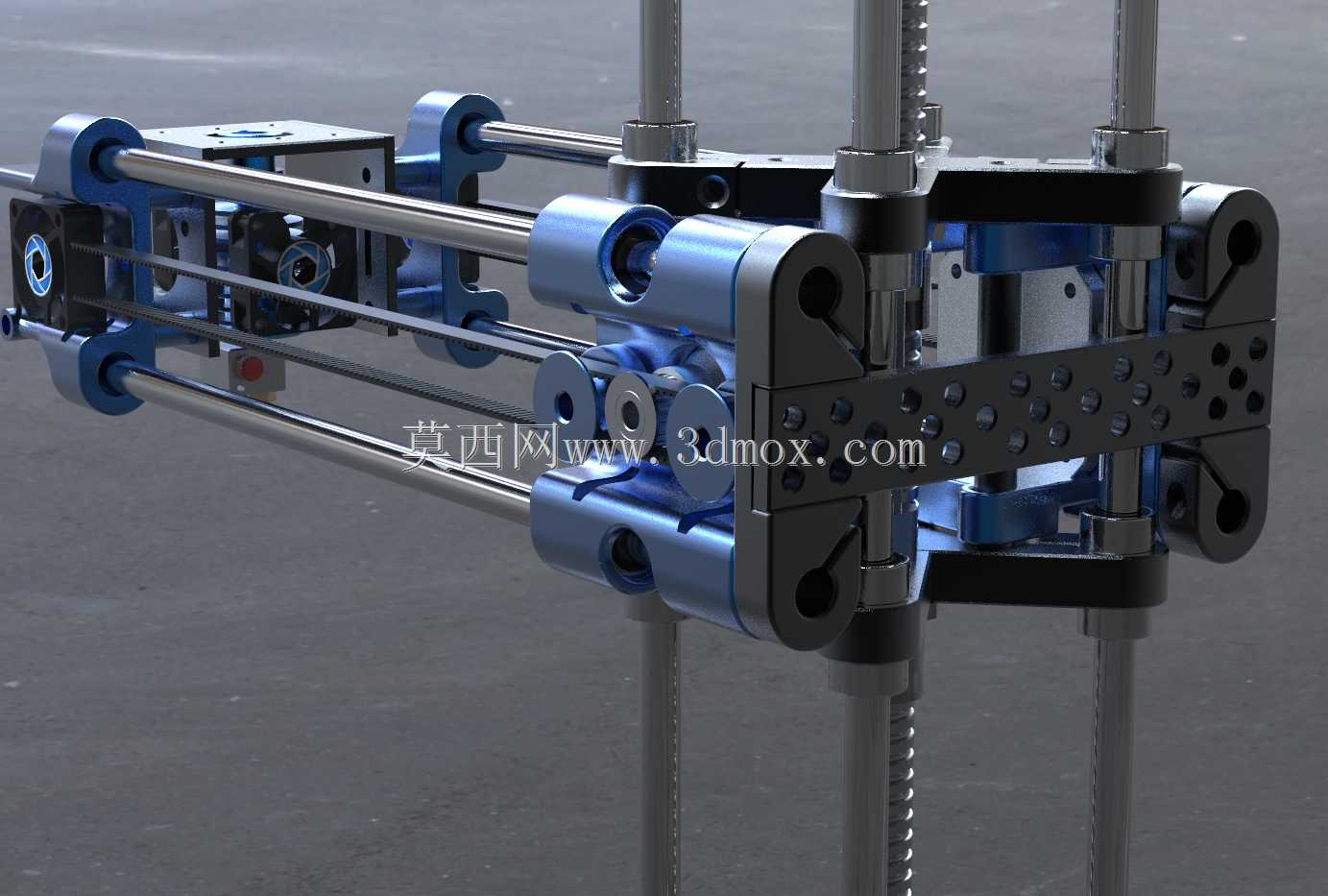

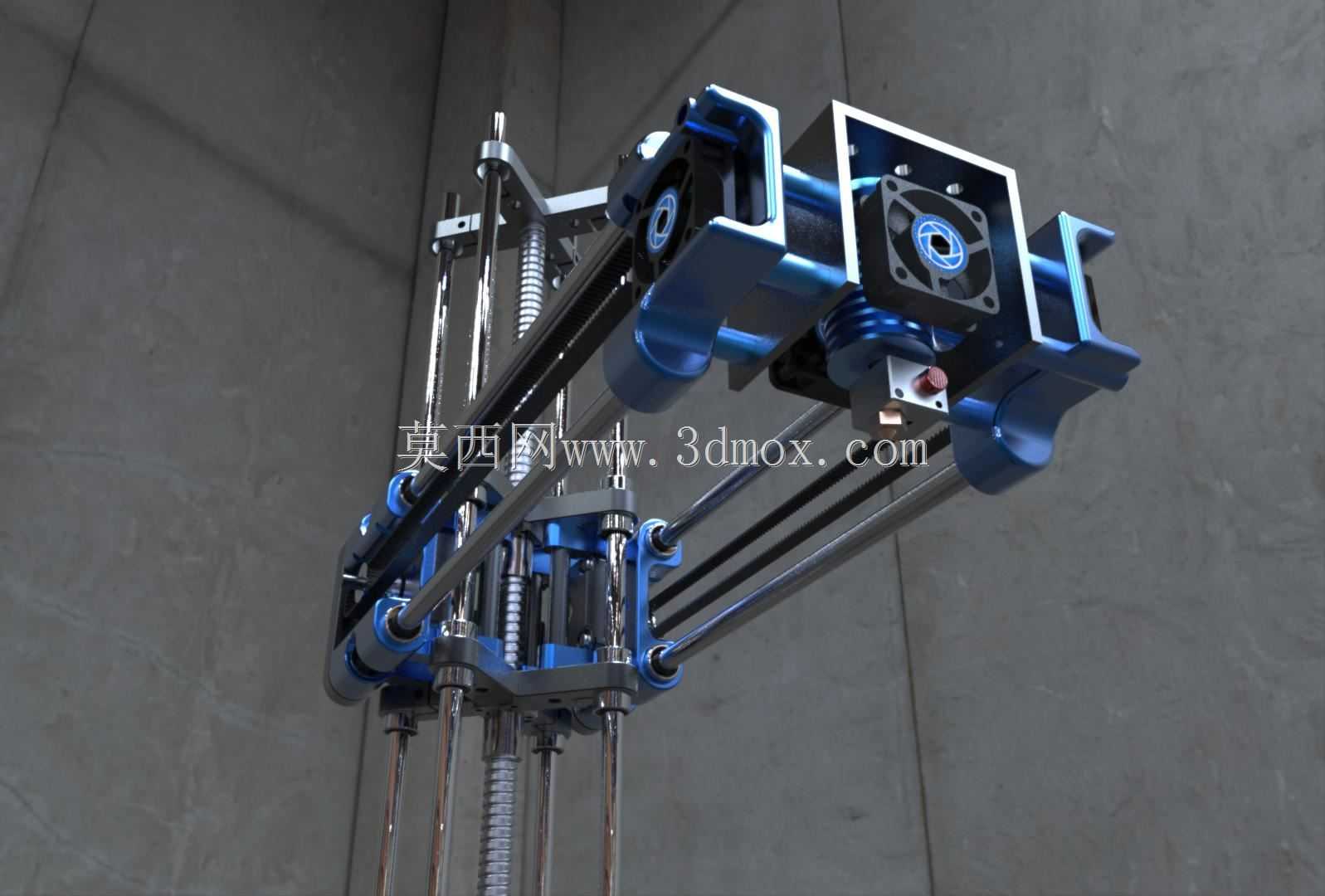

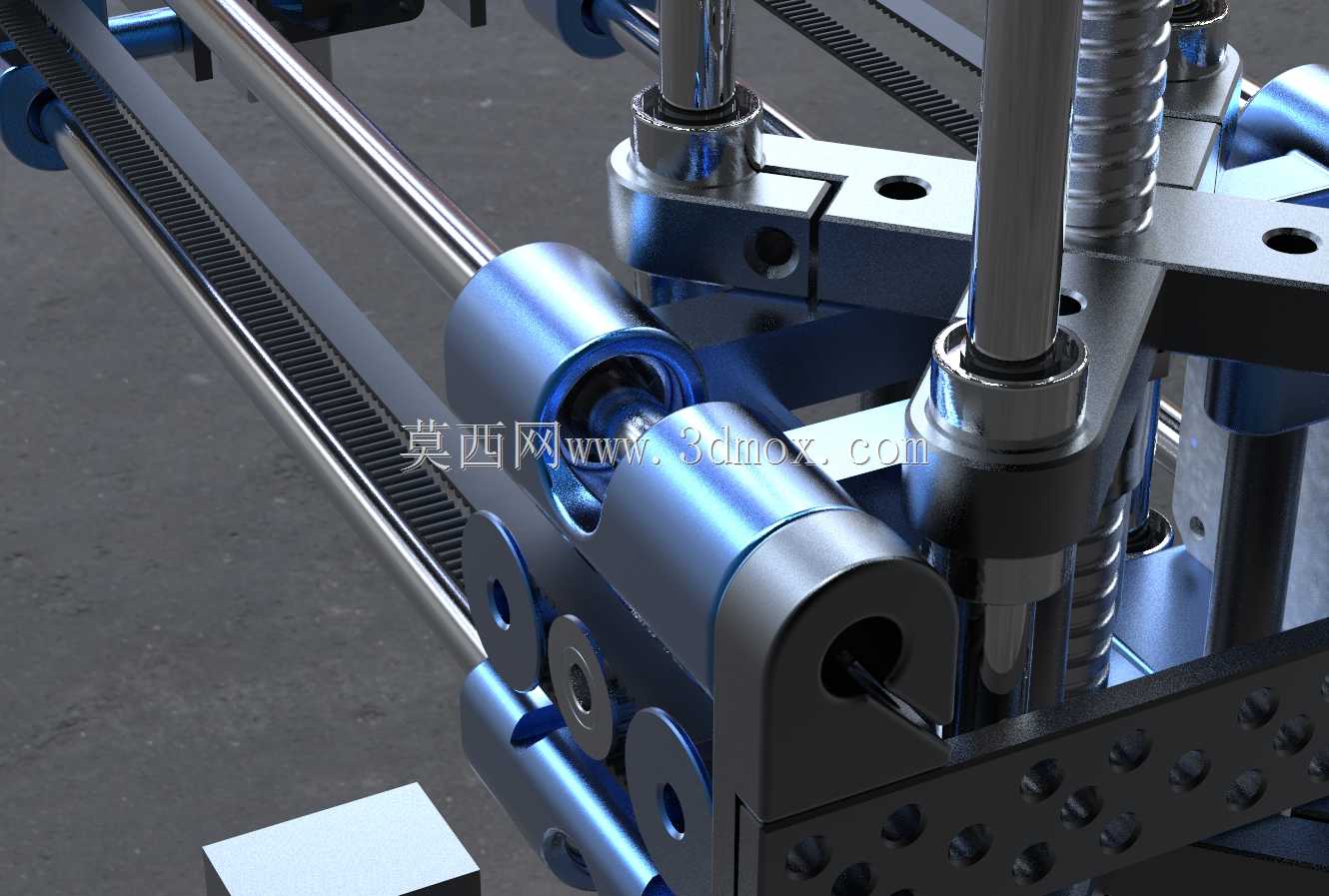

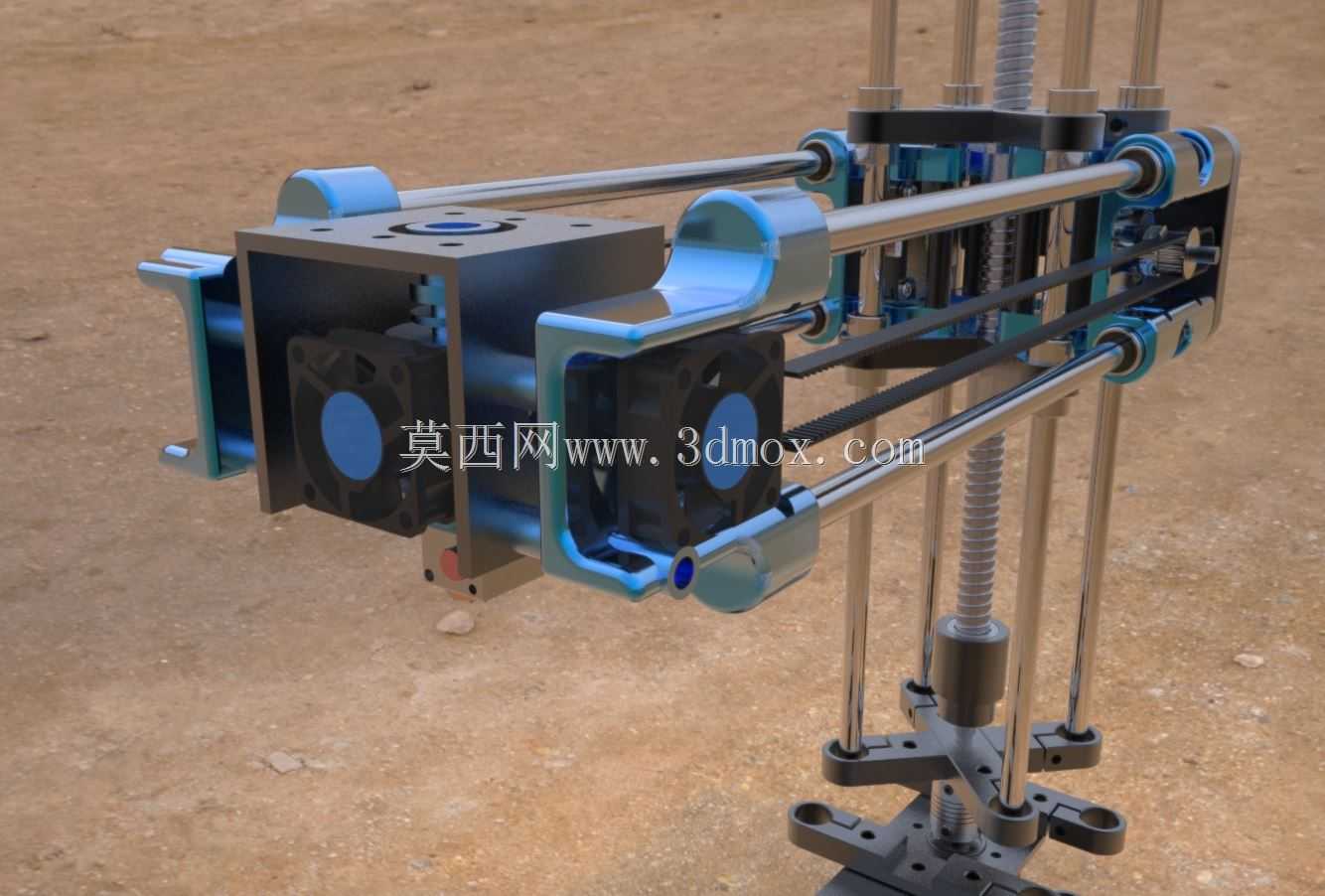

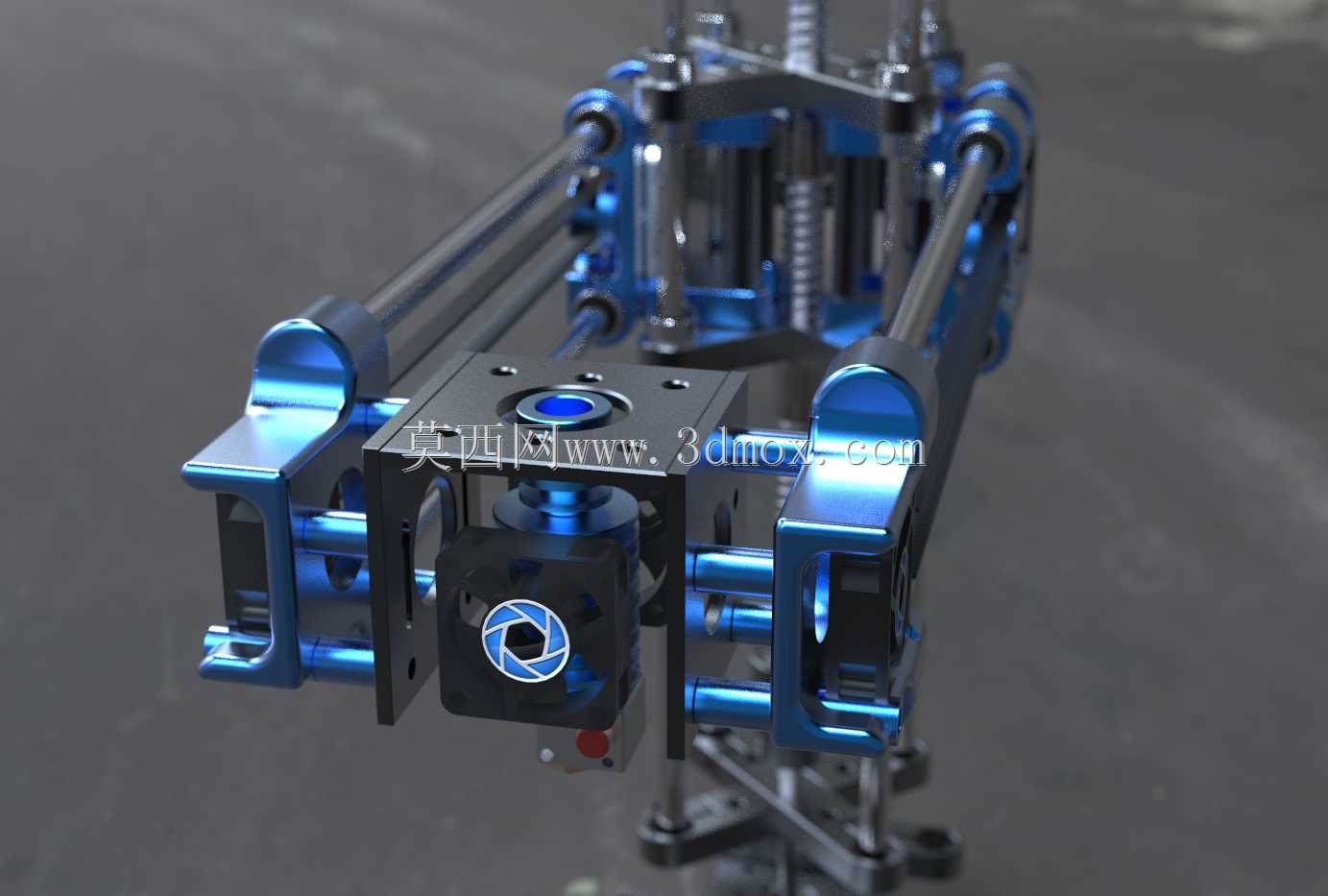

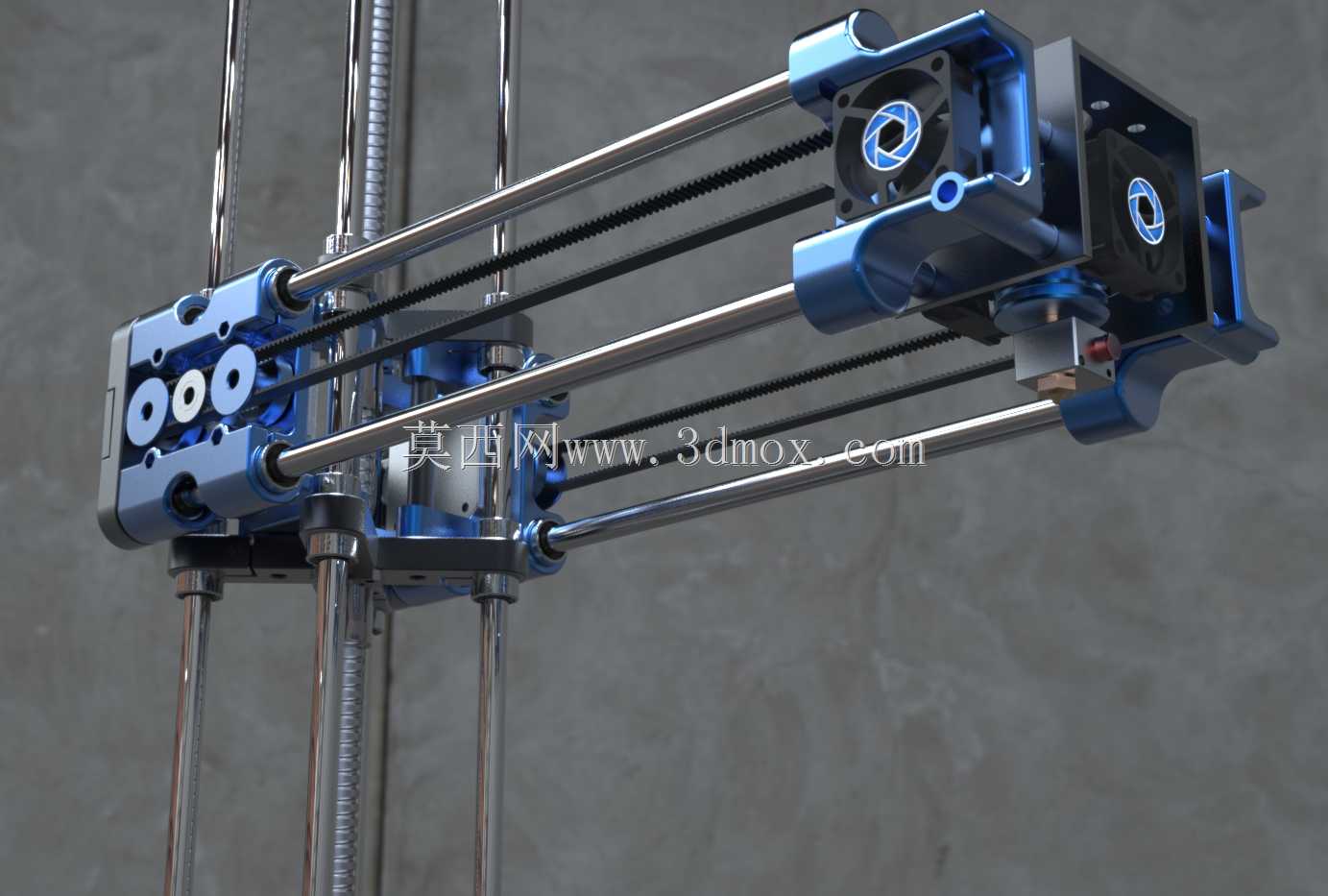

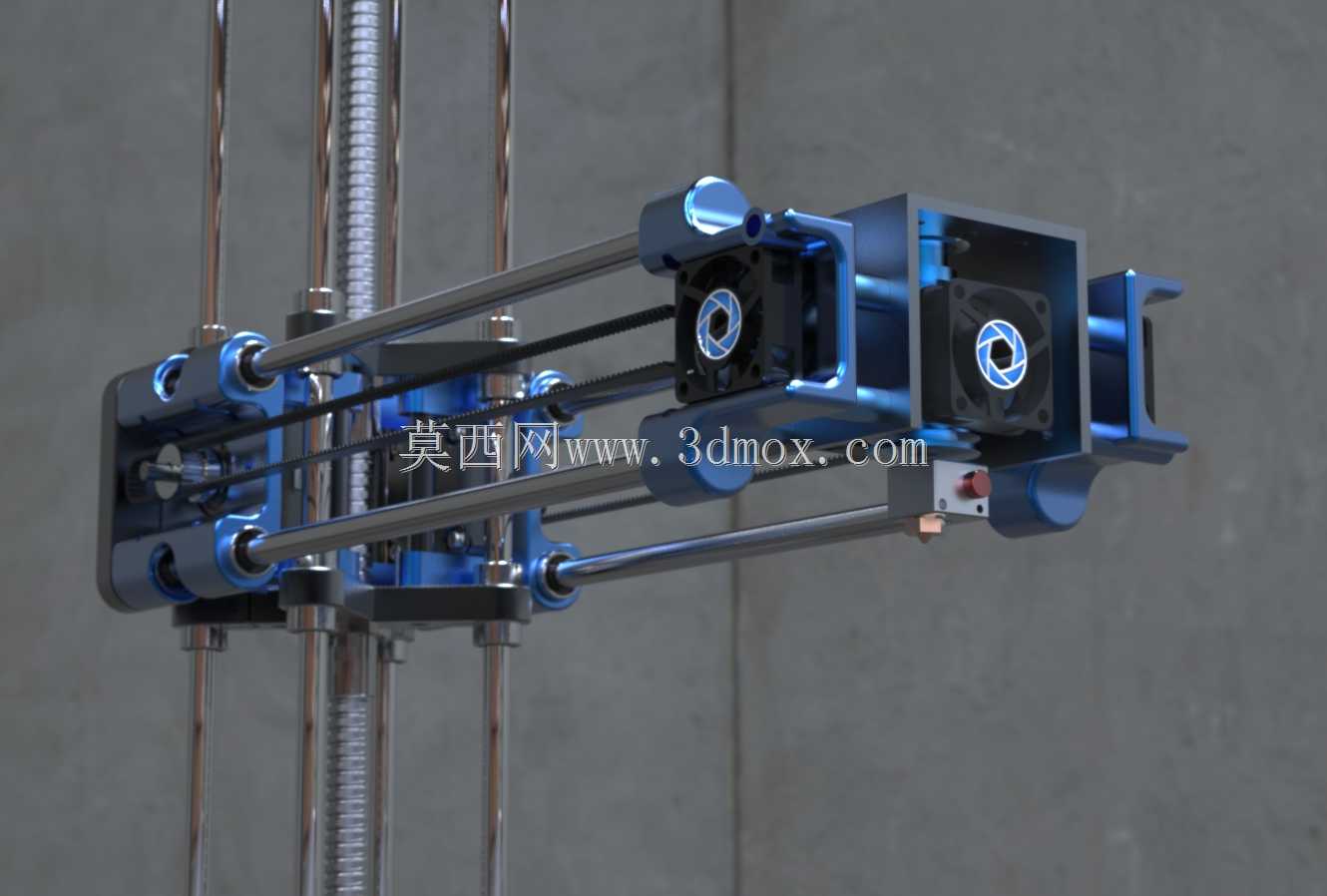

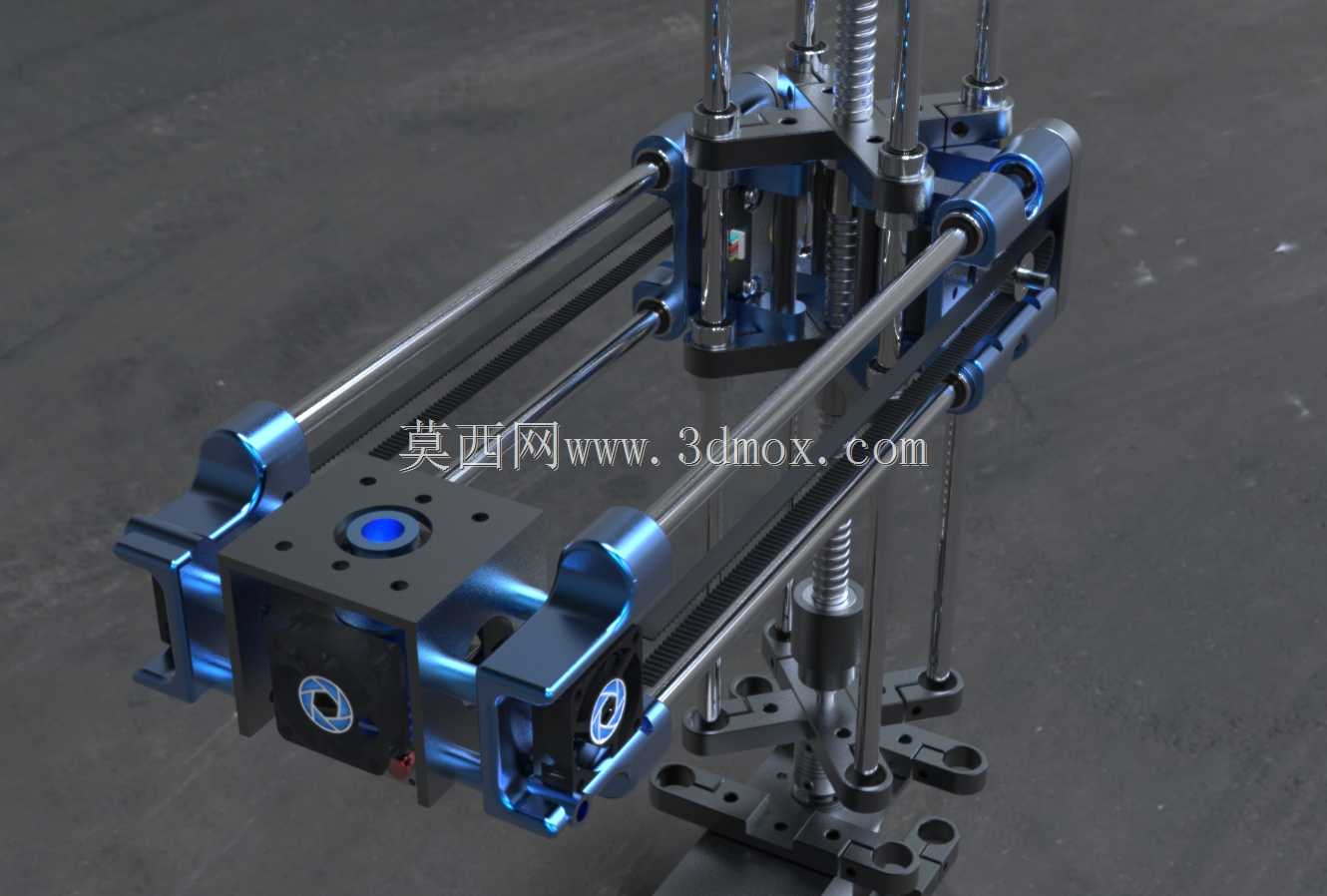

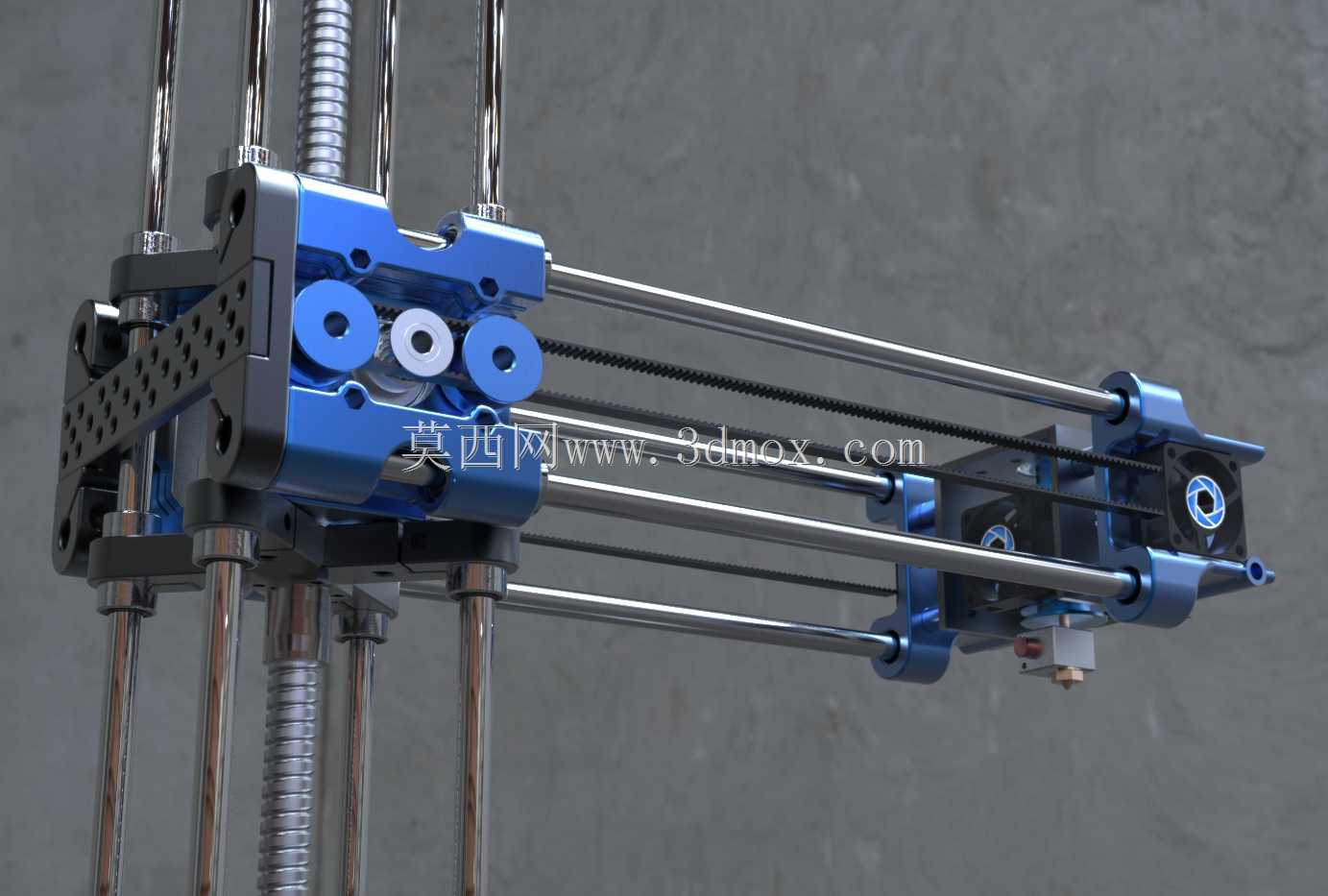

　　从结构布局来看，该组件采用双侧对称支撑架构，两侧通过蓝色阳极氧化铝制安装座固定多根平行布置的光轴导轨，光轴表面经硬铬镀层处理，表面粗糙度控制在Ra0.8以下，配合直线轴承实现低摩擦滑动，垂直方向的主传动采用精密滚珠丝杠，丝杠导程匹配常规3D打印的层厚设置需求，可实现0.05mm级的最小进给分辨率，丝杠两端采用角接触轴承做预紧固定，消除轴向窜动间隙，保证垂直运动的重复定位精度。X轴方向的传动采用同步带轮传动结构，带轮采用6061铝合金加工，齿形匹配GT2同步带规格，带轮内置深沟球轴承降低转动阻力，同步带采用玻璃纤维芯层的聚氨酯材质，拉伸形变量控制在0.1%以内，保证X轴运动过程中挤出头的位置精度，避免出现层纹错位、打印尺寸偏差等问题。

　　安装边界方面，该组件的双侧安装座预留标准M3螺纹孔位，可直接适配2020、2040系列欧标铝型材框架，无需额外加工转接件，光轴长度可根据设备成型高度需求灵活裁切，X轴横梁的有效行程可通过调整两侧安装座的固定间距实现150mm-300mm范围的适配，整体安装完成后，Z轴运动的垂直度公差可控制在0.02mm/100mm以内，满足PLA、ABS、PETG等常见熔融耗材的打印精度要求。

　　设计过程中充分考虑了运维便利性，所有传动部件均采用外露式模块化布局，同步带张紧结构直接集成在侧安装座上，无需拆解主体结构即可完成皮带张紧度调整，丝杠螺母座采用快拆式设计，磨损后可直接更换无需拆解整个Z轴组件，直线轴承采用卡簧固定，更换时仅需取出卡簧即可完成轴承替换，大幅降低设备后期维护的时间成本。两侧安装座上预留了限位开关安装位、线缆走线槽位，可直接适配机械式、光电式等常见类型的Z轴归零限位开关，线缆可沿光轴旁的走线槽布置，避免运动过程中出现线缆拖拽、缠绕等问题。

　　实际应用场景中，该结构除适配常规的笛卡尔结构3D打印机外，也可经过简单改造用于小型激光雕刻机、点胶机等需要二维平面精准运动的桌面级数控设备，其对称式的受力结构可有效降低运动过程中的振动幅值，在高速运动工况下的稳定性远优于传统单悬臂Z轴结构，打印大尺寸模型时的层纹一致性表现更好，可有效减少因Z轴晃动导致的打印失败概率。结构中所有受力部件均经过有限元受力仿真验证，在10kg额定负载下，X轴横梁的最大形变量小于0.03mm，不会出现横梁下弯导致的打印平面度超差问题，蓝色的结构件采用压铸铝合金成型，兼顾结构强度与轻量化需求，整体组件的重量比同规格钢制Z轴结构降低40%以上，可有效降低Z轴驱动电机的负载，提升运动响应速度。
