极坐标结构桌面级FDM熔融沉积打印设备

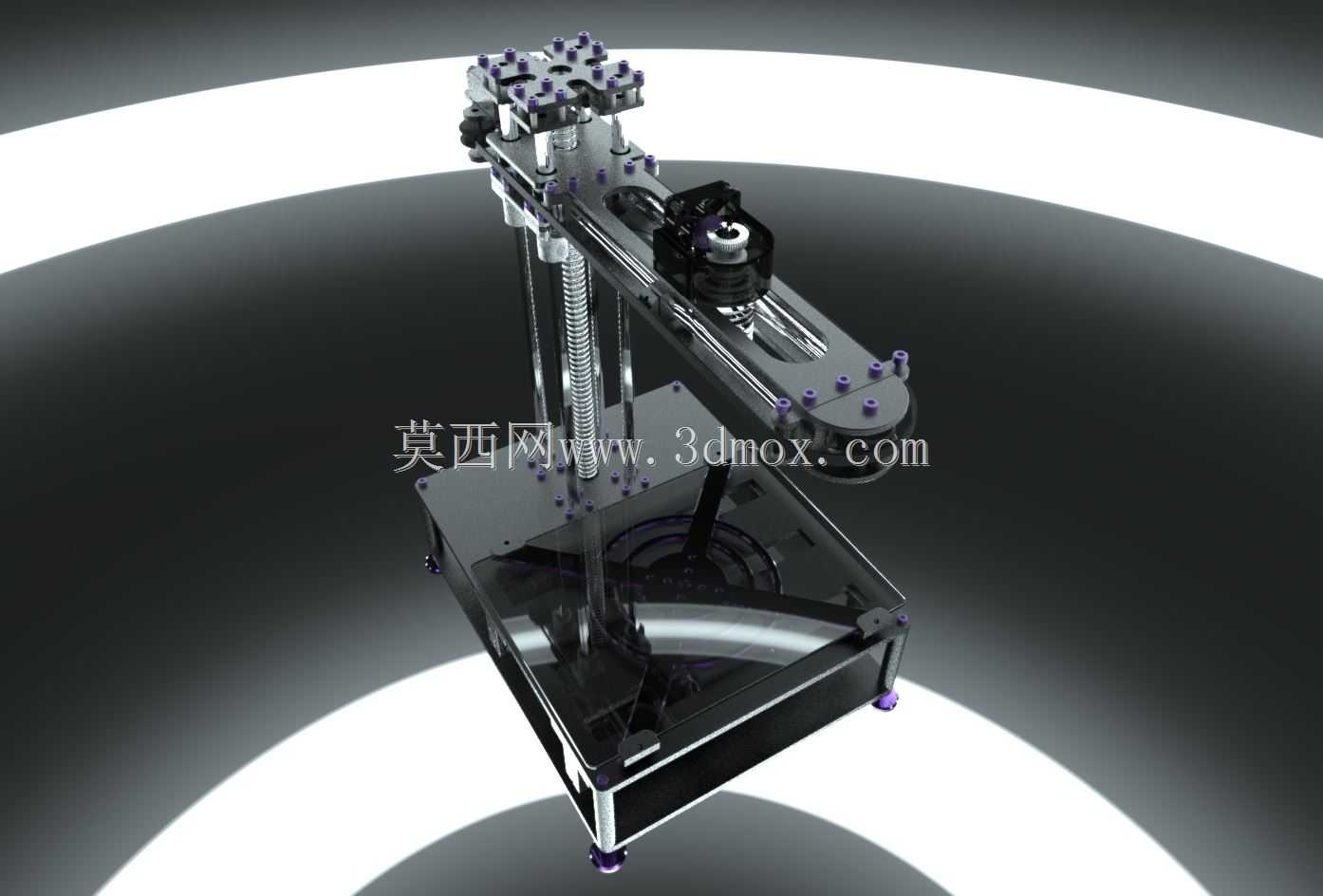

　　这款采用极坐标运动架构的桌面级增材制造设备，打破了传统笛卡尔坐标系3D打印设备的三轴正交布局逻辑，将旋转运动与直线升降运动结合，大幅缩减了设备的整体安装 footprint，适合桌面级小空间场景下的创客开发、教学实训、小尺寸定制零件制作需求。从结构设计逻辑来看，设备摒弃了传统XY轴双直线导轨交叉布局的方案，采用单根竖直布置的滚珠丝杠作为Z轴升降载体，搭载可绕Z轴做0-360度旋转的水平伸臂结构，打印喷头安装在伸臂的末端，通过伸臂的旋转角度、伸臂的径向伸缩距离、Z轴的升降高度三个参数的协同控制，即可完成三维空间内任意点位的定位，相比传统笛卡尔结构，省去了一根长行程的直线传动组件，既降低了整机的物料成本，也减少了传动环节的累计误差来源。

　　从实际应用场景出发，这类结构的打印设备尤其适合小尺寸回转类零件的快速成型，比如定制化的机械传动小齿轮、教学用的结构演示模型、创客项目的定制外壳、手办原型的快速打样，由于伸臂的旋转运动没有传统XY轴的行程边界限制，在打印直径不超过伸臂最大伸展长度的回转类零件时，运动路径更短，打印效率相比同尺寸行程的笛卡尔设备有明显提升。设备的底座采用一体化的钣金折弯框架，底部预留了控制板、电源模块的安装位，四个底角设置了可调式橡胶减震脚杯，可根据桌面的平整度调整设备水平，避免高速运动过程中出现整机晃动影响打印精度的问题。竖直方向的Z轴丝杠两端采用成对安装的角接触轴承做支撑，消除了丝杠的轴向窜动间隙，保证升降过程的运动平顺性，伸臂的旋转驱动采用步进电机搭配同步带减速的方案，可精准控制旋转角度，径向伸缩运动则采用微型直线导轨配合皮带传动，保证喷头径向移动的直线度，避免运动过程中出现喷头抖动导致的打印层纹不均问题。

　　设计过程中，设备的走线全部采用拖链内置布局，避免运动过程中线缆与运动部件发生剐蹭磨损，伸臂末端的喷头组件采用快拆式设计，可根据打印材料的不同快速更换不同口径的喷嘴，适配PLA、ABS、PETG等多种常见的熔融沉积打印材料。设备的打印平台固定在底座上方，不随运动组件做水平方向移动，仅在Z轴方向？不对，这款设备的平台是固定的，Z轴的升降是带动整个伸臂旋转组件上下移动，这样的设计避免了平台运动带来的零件偏移风险，尤其是打印大重量零件时，固定平台的承载能力更强，不会因为平台移动的惯性导致零件移位。从安装边界来看，设备整体的占地面积仅相当于一张A4纸张的大小，竖直方向的总高度不超过500mm，可直接放置在普通的办公桌面、实训台面上使用，不需要额外的专用安装支架，设备的外伸部件全部做了圆角处理，避免操作过程中出现磕碰划伤的风险。

　　在功能特性上，这款设备的运动控制逻辑做了针对性优化，针对极坐标运动在圆心位置的速度奇点问题，控制算法中加入了路径平滑过渡处理，避免打印零件中心位置时出现速度突变导致的表面质量缺陷，伸臂的长度经过优化设计，最大打印直径可达200mm，Z轴最大打印高度可达220mm，可满足绝大多数桌面级打印场景的尺寸需求。设备的传动部件全部采用标准化的通用五金配件，后期维护更换成本极低，同步带、轴承、丝杠等部件都可在常规五金渠道采购，不需要定制专用配件，适合DIY爱好者自行组装调试，也适合职业院校的增材制造实训课程作为拆装教学设备使用，学生可通过组装调试这款设备，理解极坐标运动的控制逻辑、机械传动的间隙调整、3D打印的工艺参数设置等核心知识点。相比常见的悬臂式、盒式笛卡尔结构3D打印机，这款极坐标结构的设备运动部件重量更轻，运动惯量更小，可实现更高的空走速度，缩短打印前的准备时间，同时由于运动部件少，整机的装配调试难度更低，新手用户也可在短时间内完成组装并打出合格的样件。设备的喷头部分采用了远近程结合的送料方案？不，这款设备的送料机构安装在旋转臂的根部，缩短了送料路径，减少了柔性耗材在送料管内的阻力，打印柔性耗材时的送料精度更高，不容易出现堵头、送料不足的问题。
