适配6903陶瓷轴承的万向节叉3D打印框架

　　在中小扭矩传动的非标设备改造、桌面级机械原型开发场景里，这类适配陶瓷轴承的万向节叉结构，主要用来解决两相交轴之间存在安装偏差时的扭矩连续传递问题，常见于小型自动化输送线的动力接驳端、桌面级实验台的动力输出端、定制化传动模组的轴系连接部位，相比传统冲压焊接的万向节叉，这个结构围绕3D打印工艺做了针对性的适配优化，不需要后续复杂的机加工序就能完成单件制作，适合小批量定制、原型验证阶段的快速迭代。

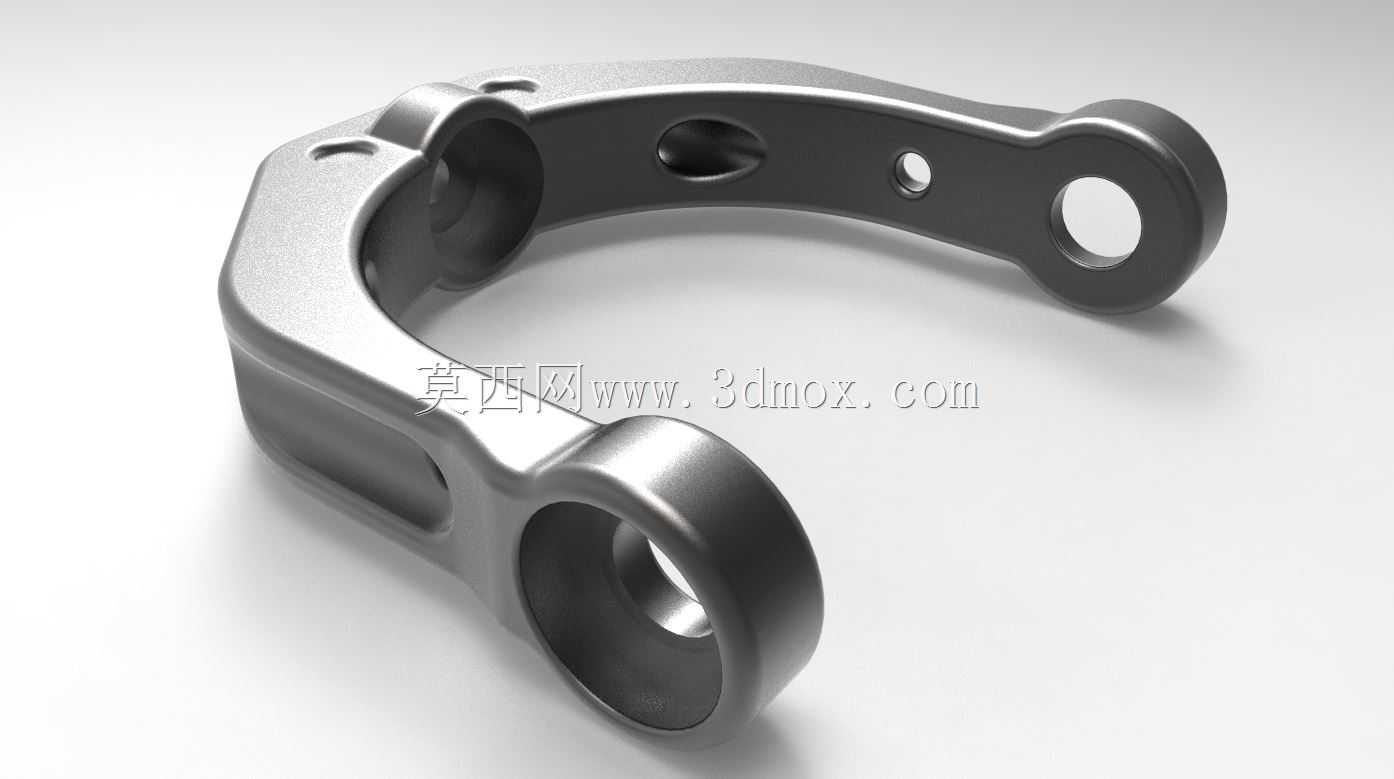

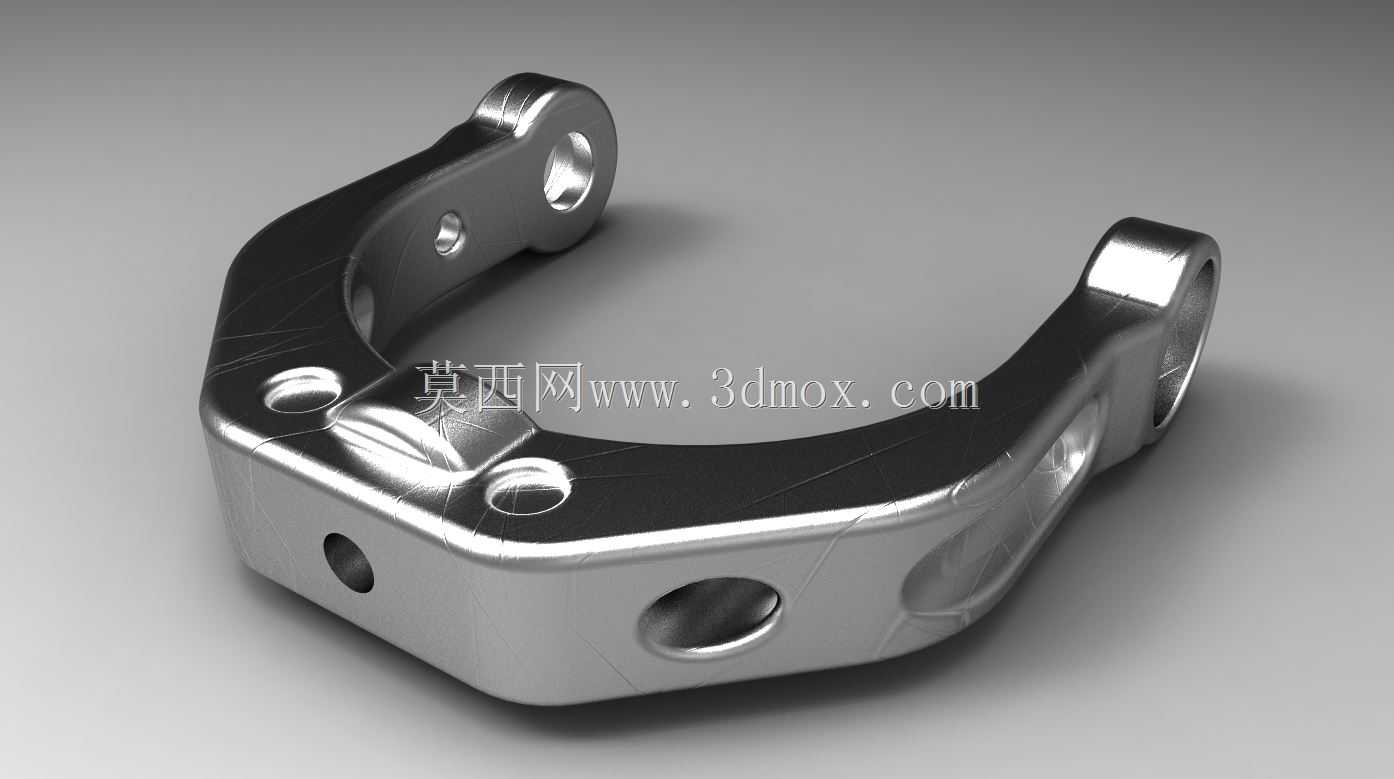

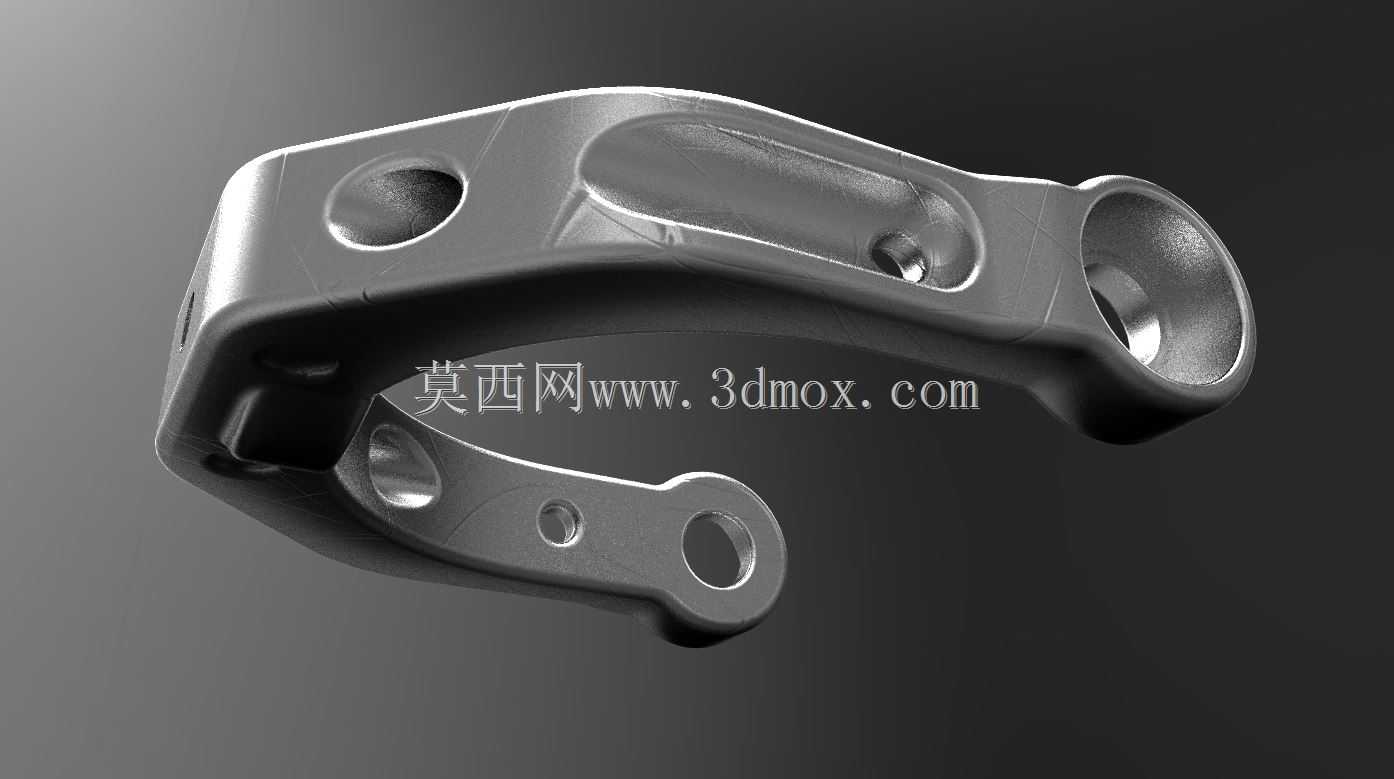

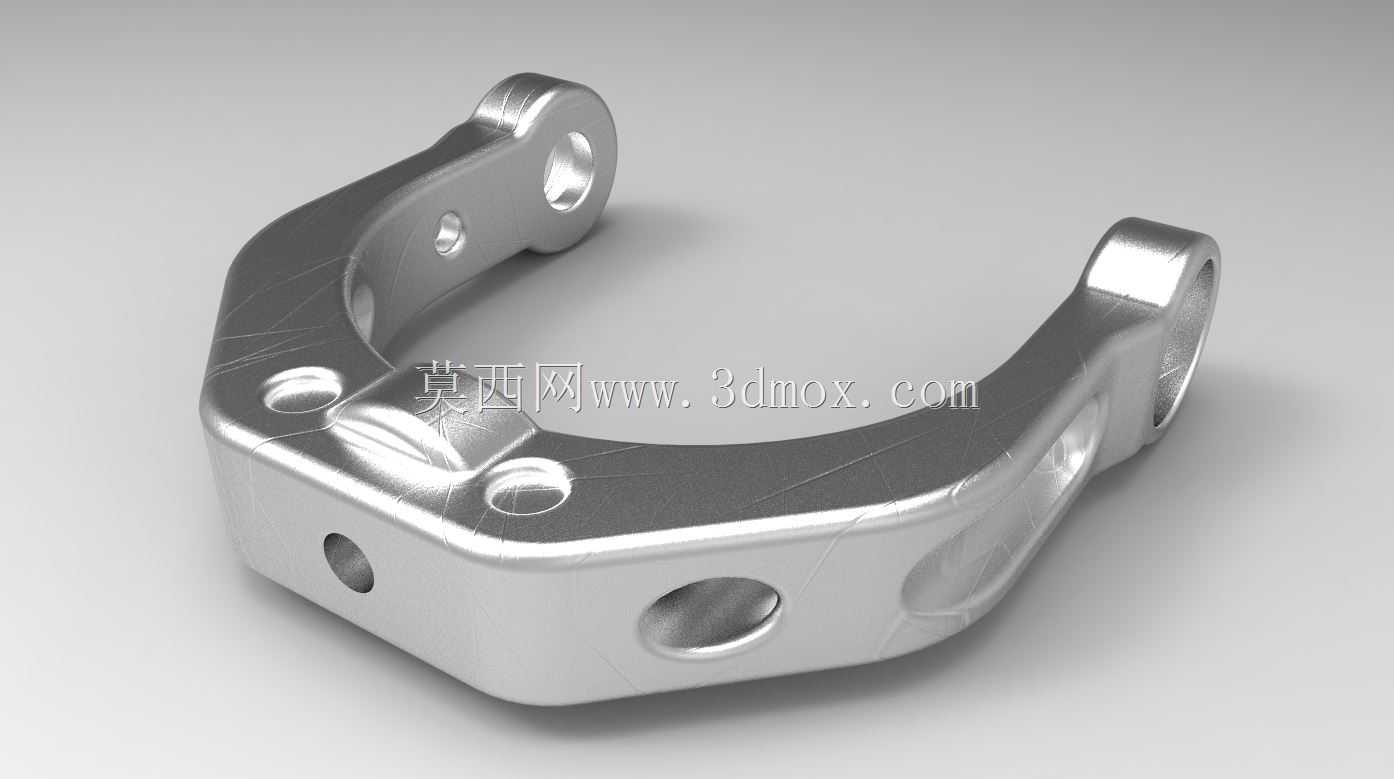

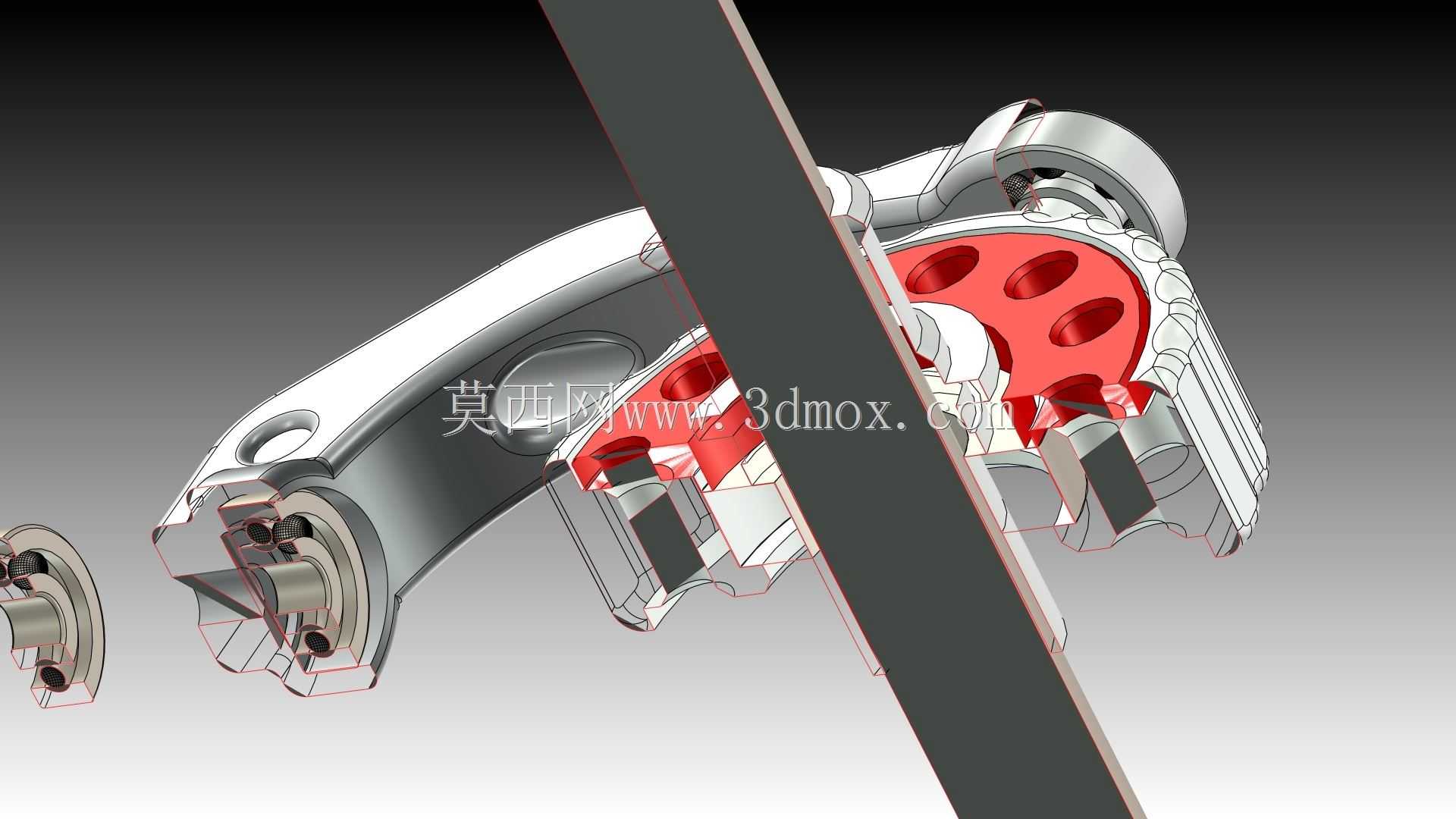

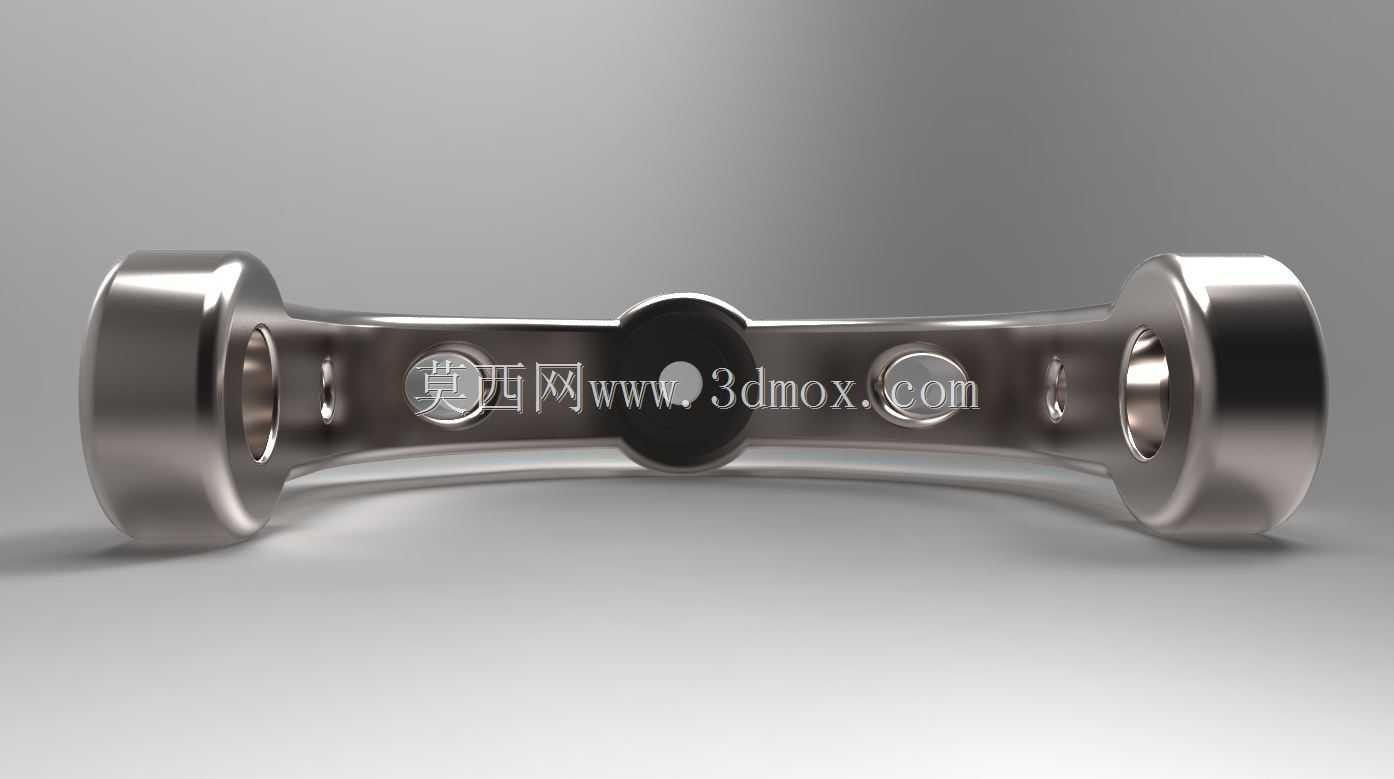

　　从实际功能来看，这个万向节叉的核心作用是在轴间夹角处于3-15度动态变化的工况下，保持动力传输的连续性，避免刚性轴连接因为安装同轴度误差、运行中机架形变带来的轴系卡滞、轴承额外负载问题。结构上特意围绕6903陶瓷轴承做了安装位设计，6903陶瓷轴承本身尺寸为17x30x7mm，自身具备自重轻、转动阻力小、无油自润滑的特性，适配的轴承安装位做了0.1mm的过盈配合预留，打印完成后仅需简单压装就能完成轴承固定，不需要额外设计轴承端盖、卡簧槽等固定结构，减少了零件数量与装配步骤。叉体的夹持部位做了对称的镂空减重设计，在保证叉体抗扭截面系数满足0-5N·m扭矩传输要求的前提下，尽可能降低了转动惯量，适合高速轻载的传动场景。

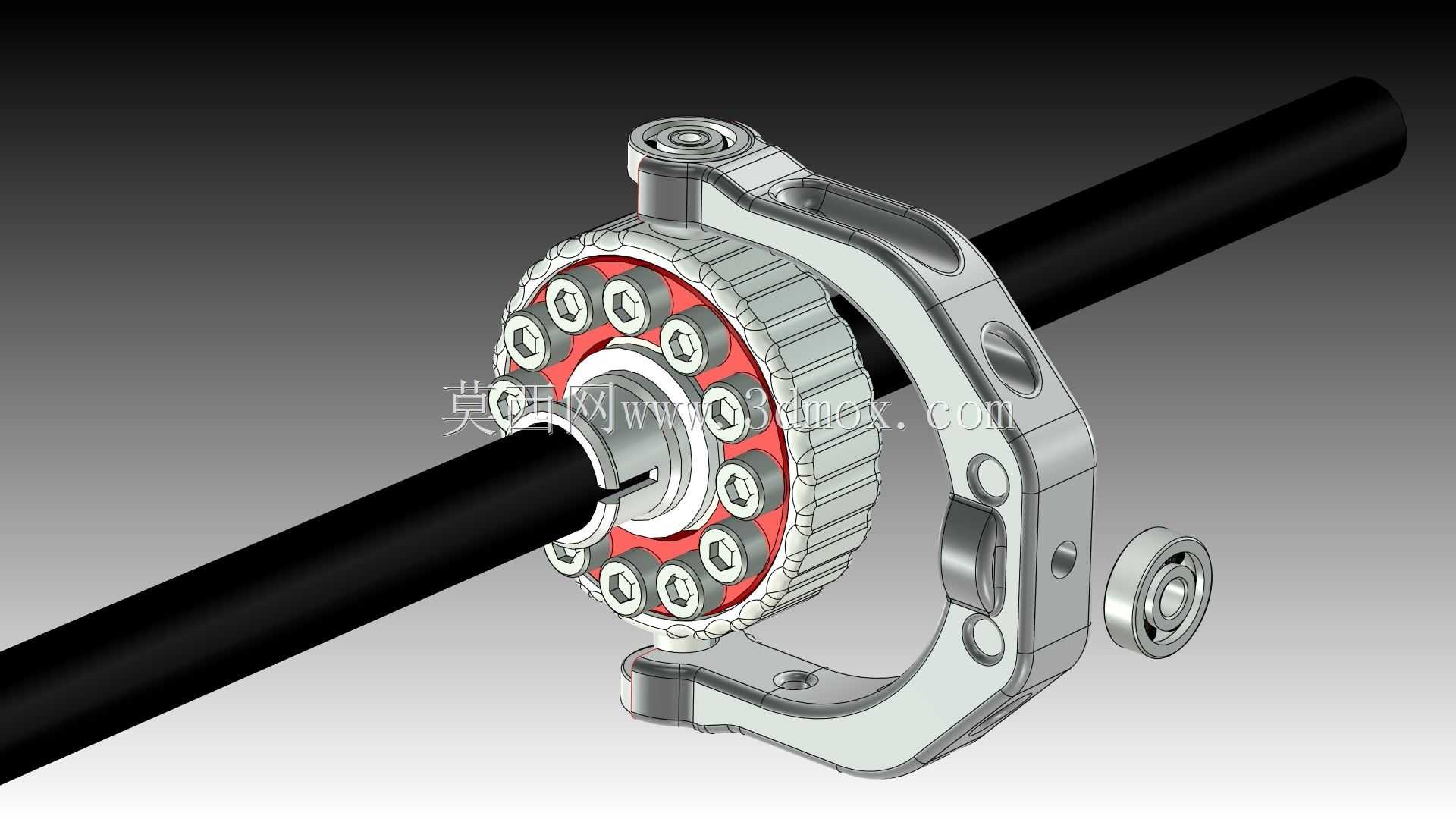

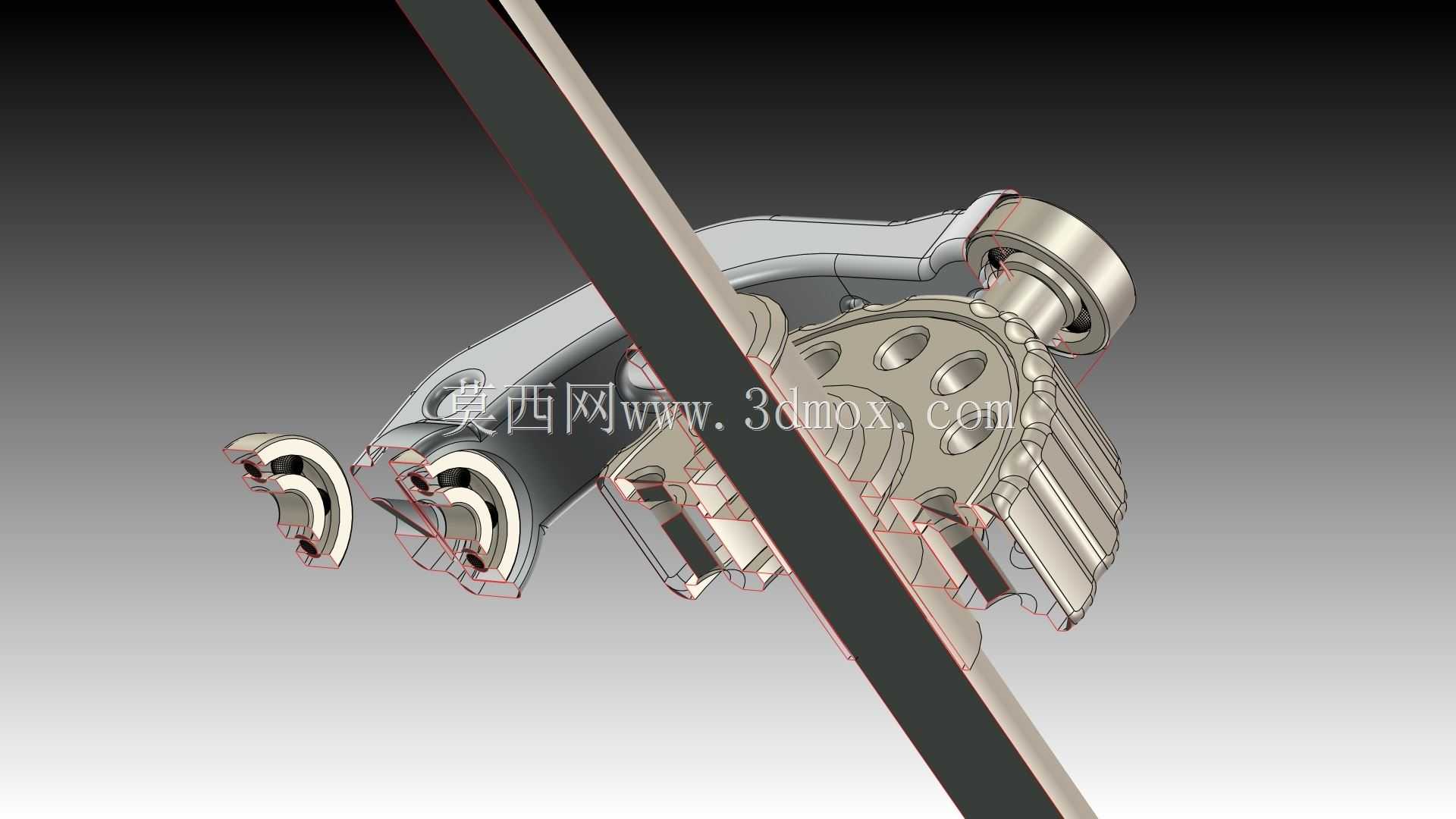

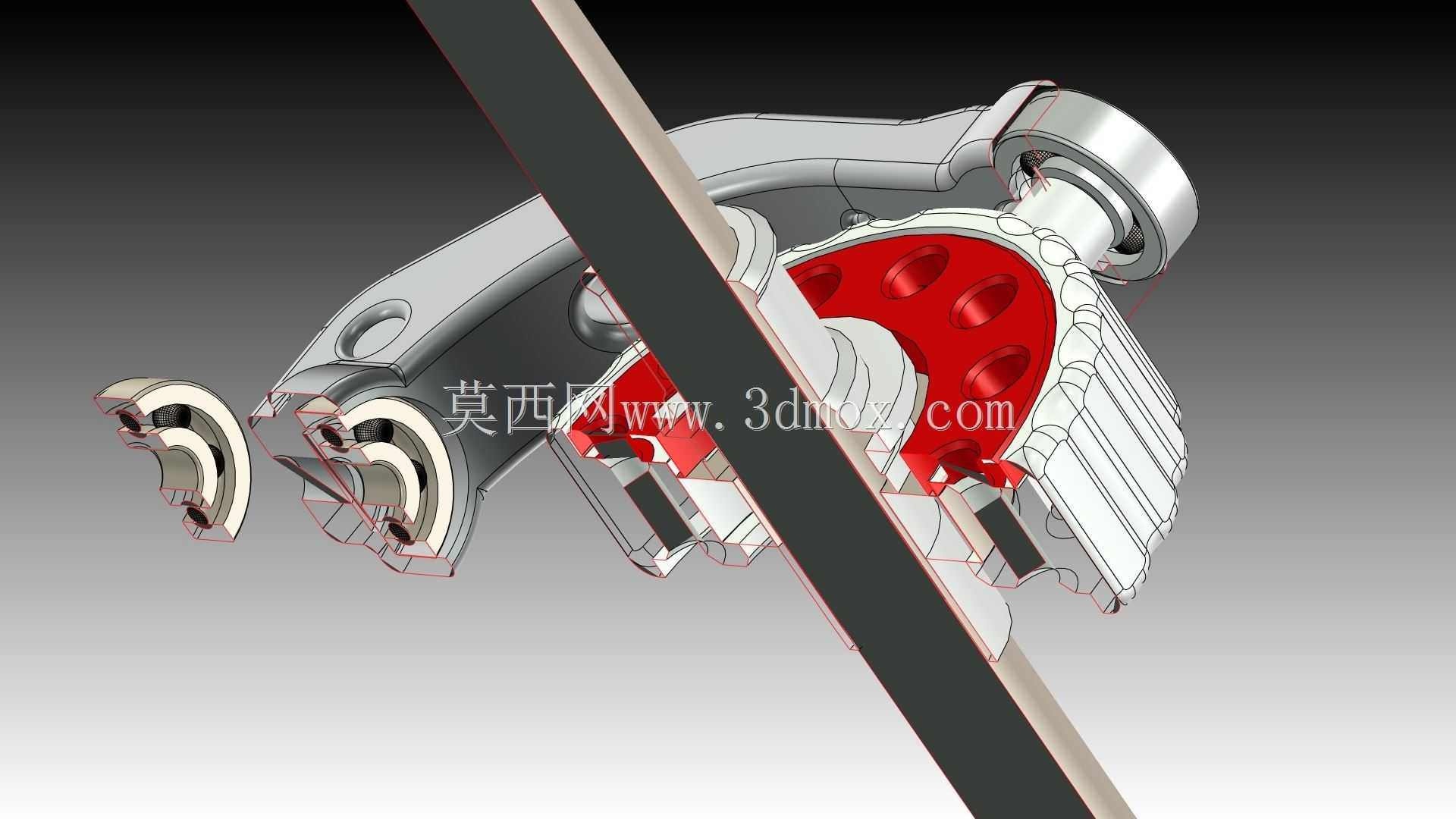

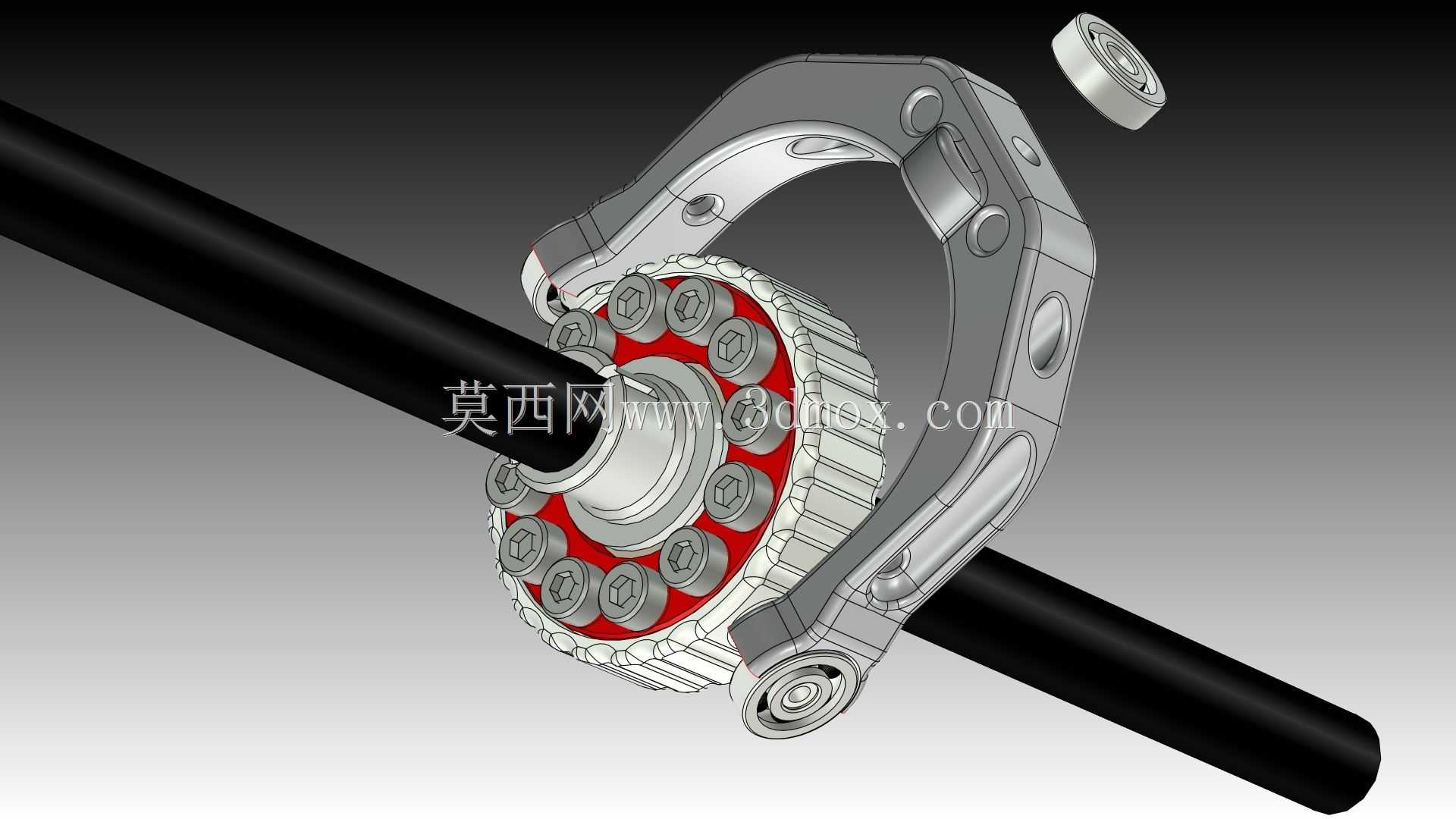

　　设计过程中首先明确了安装边界：适配的穿轴直径与6903轴承内孔匹配，为17mm，叉体整体的最大外轮廓直径控制在65mm以内，轴向总长度（不含伸出轴段）为42mm，能够直接嵌入现有小型传动模组的预留安装空间，不需要对原有设备的机架结构做额外改造。叉臂的厚度做了等强度优化，靠近轴承安装座的部位厚度为6mm，向叉体端部逐渐过渡到4mm，既避免了应力集中导致的打印件受力断裂，也不会因为结构冗余增加不必要的重量。轴承安装位的外圈做了一圈均匀分布的螺栓孔，共12个M3规格的安装孔，孔位中心圆直径与6903轴承外圈的30mm尺寸匹配，用来固定轴承外侧的限位挡片，防止轴承在高速转动时出现轴向窜动。

　　考虑到3D打印的工艺特性，整个结构的所有悬空部位都设计了不超过45度的自支撑角度，打印时不需要额外添加支撑材料，打印完成后仅需去除少量的打印层纹就能直接装配，大幅降低了后处理的工作量。叉体与传动轴连接的部位做了开口式的锁紧结构，配套两个M4的锁紧螺丝，安装时不需要将轴从端部穿入，可以直接从侧向卡入轴位后锁紧固定，适配现场改造时轴系已经预装完成、无法从端部拆装的工况，安装调整的灵活性远高于传统的闭式万向节叉结构。

　　在实际选型适配时，这个结构的额定工作转速可以达到1200rpm，因为采用了陶瓷轴承作为转动副，运行过程中不需要定期加注润滑脂，适合在洁净度要求较高的实验设备、食品包装辅助输送工位使用，不会因为润滑脂渗漏污染周边环境。叉体的受力部位做了圆角过渡处理，所有转角位置的圆角半径不小于1.5mm，避免3D打印过程中出现应力集中导致的层间开裂，同时也能减少转动过程中的风阻与锐角磕碰风险。另外在叉体的外侧预留了一个小型的附件安装位，可以加装转速感应磁片，方便配套传感器实时监测轴系的转动状态，不需要额外在轴上加工感应片安装位，适配设备状态监测的改造需求。
