光固化树脂3D打印设备结构设计方案

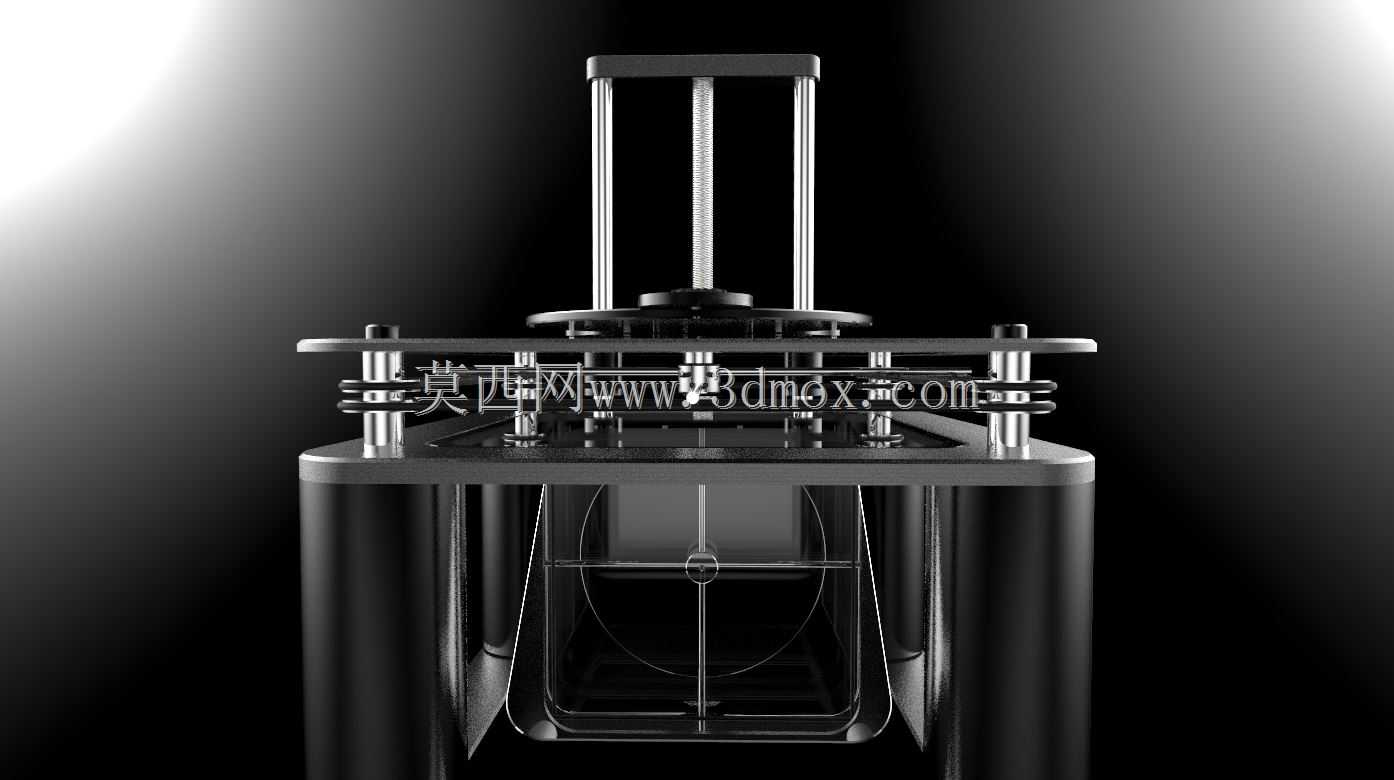

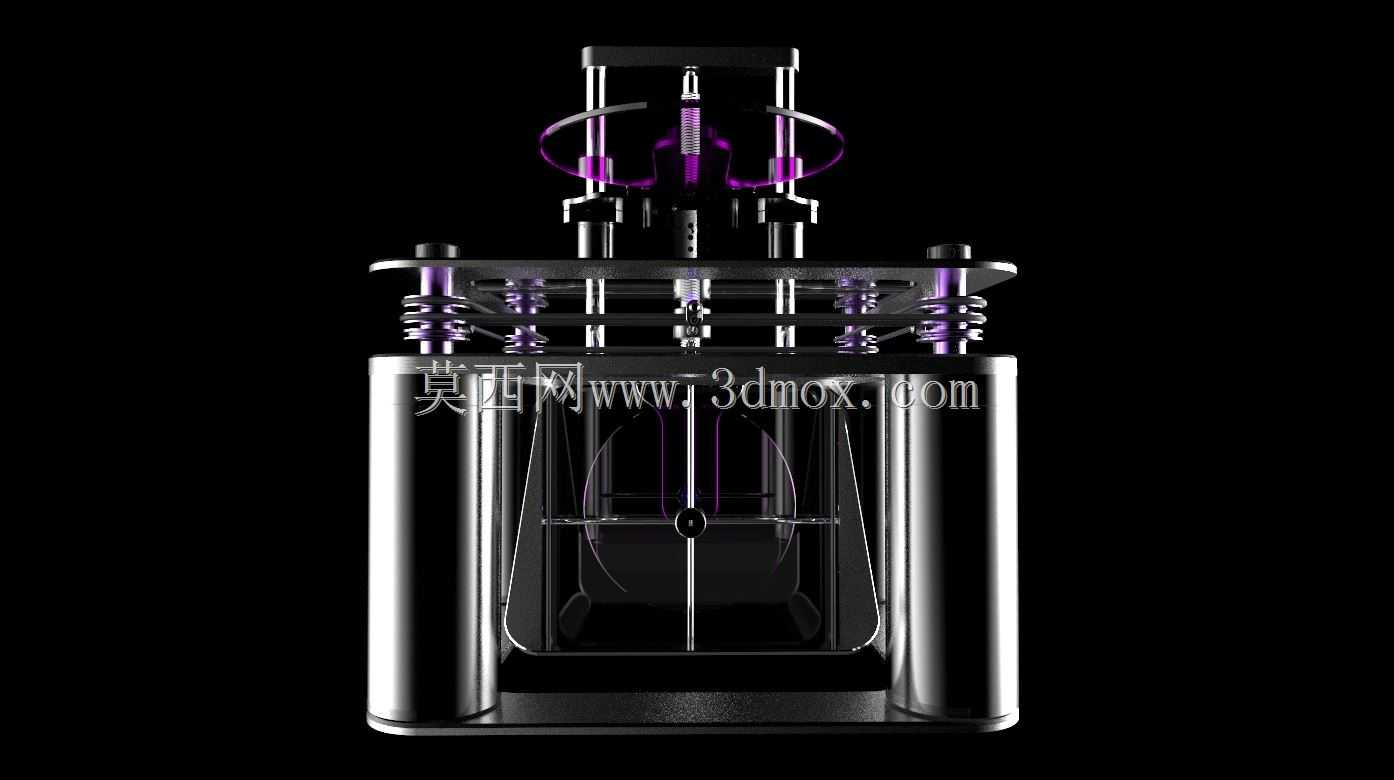

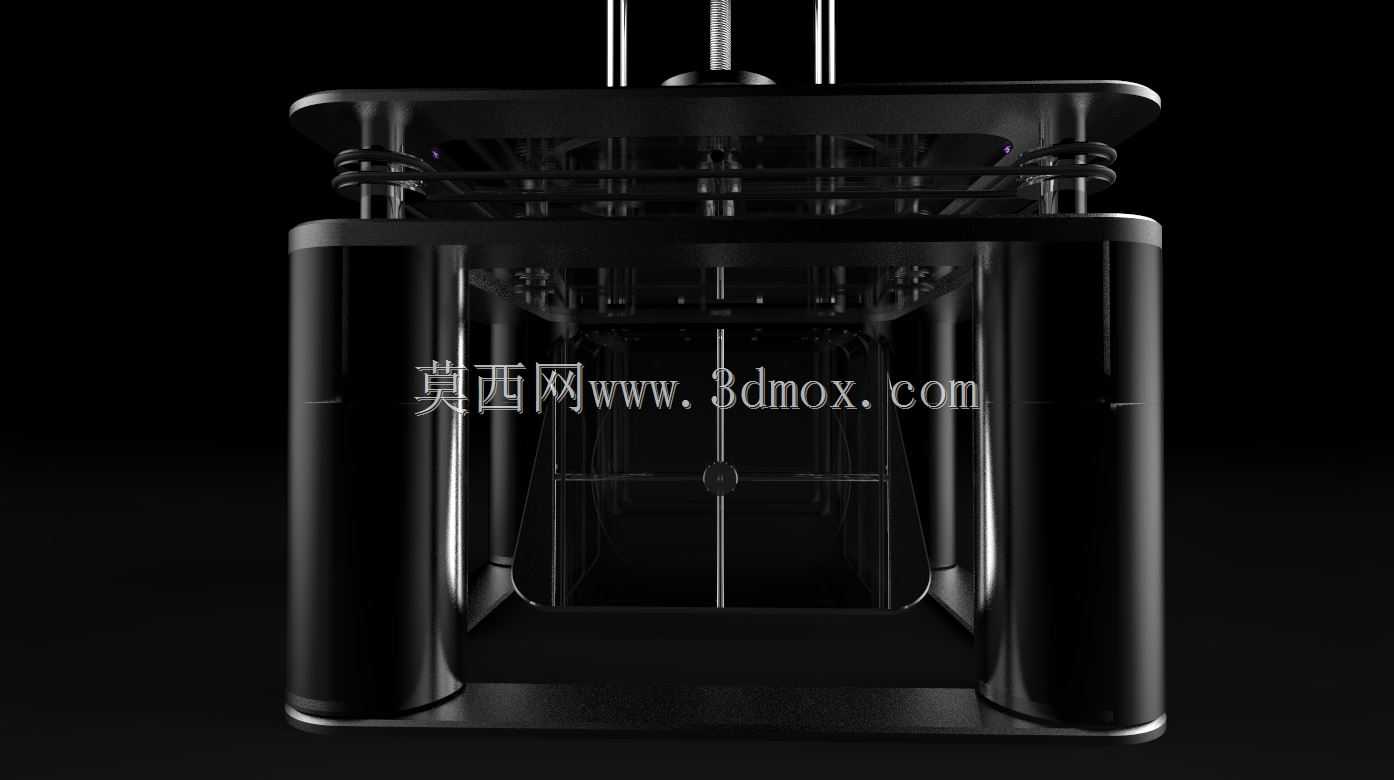

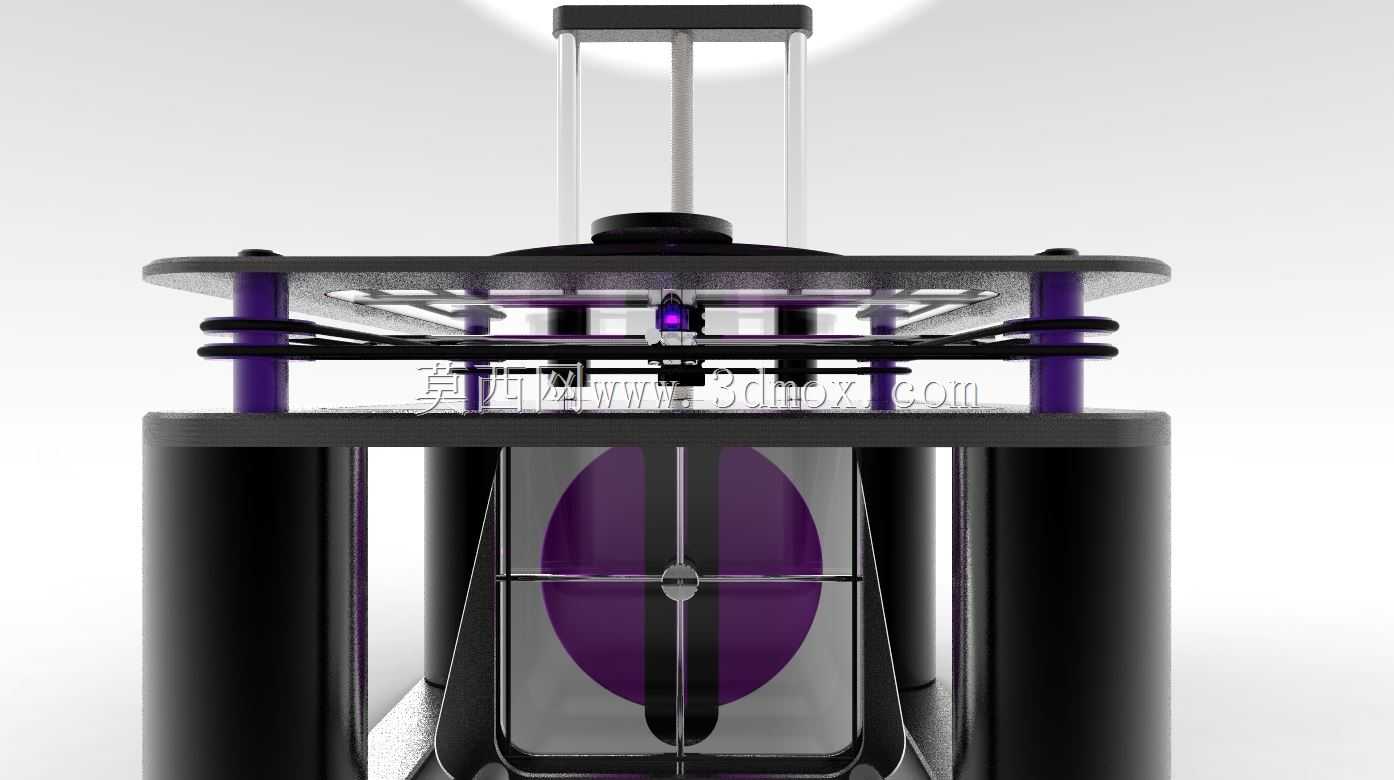

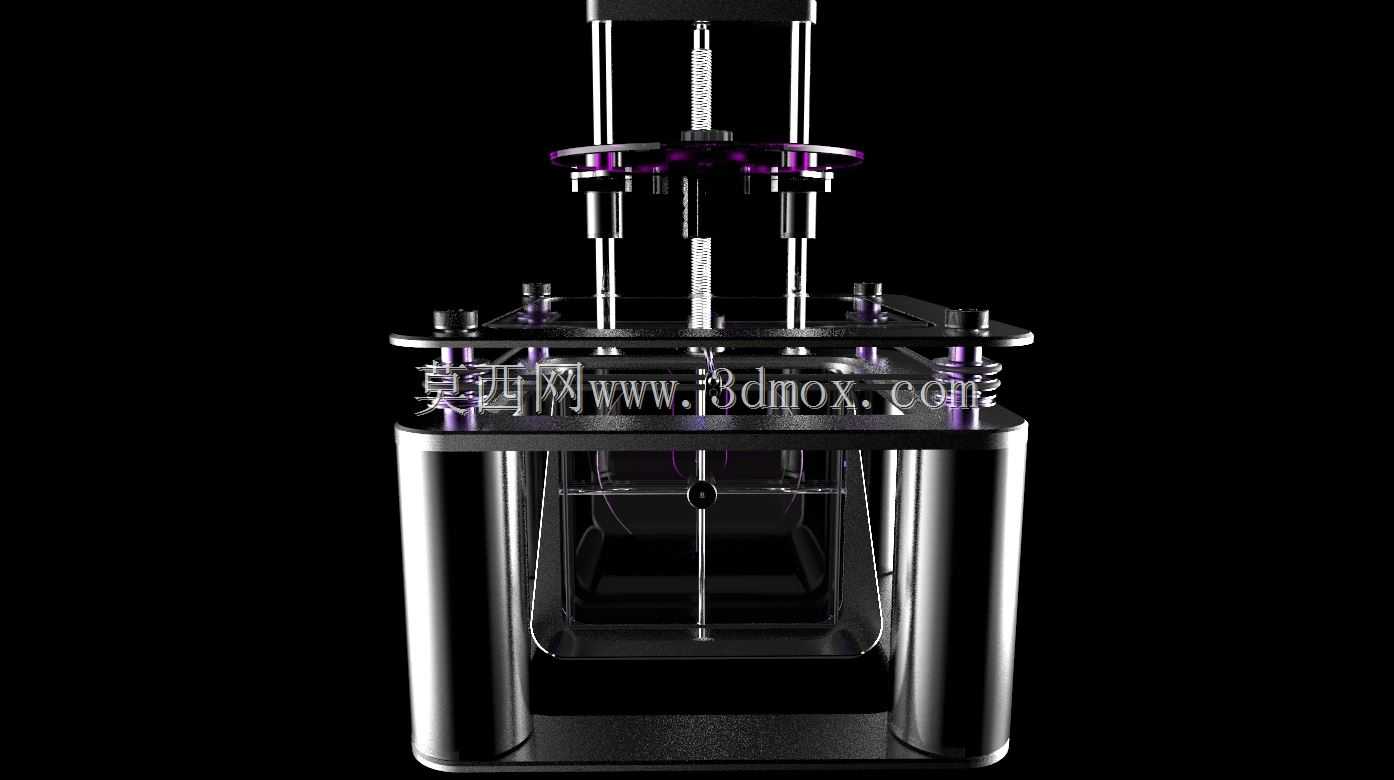

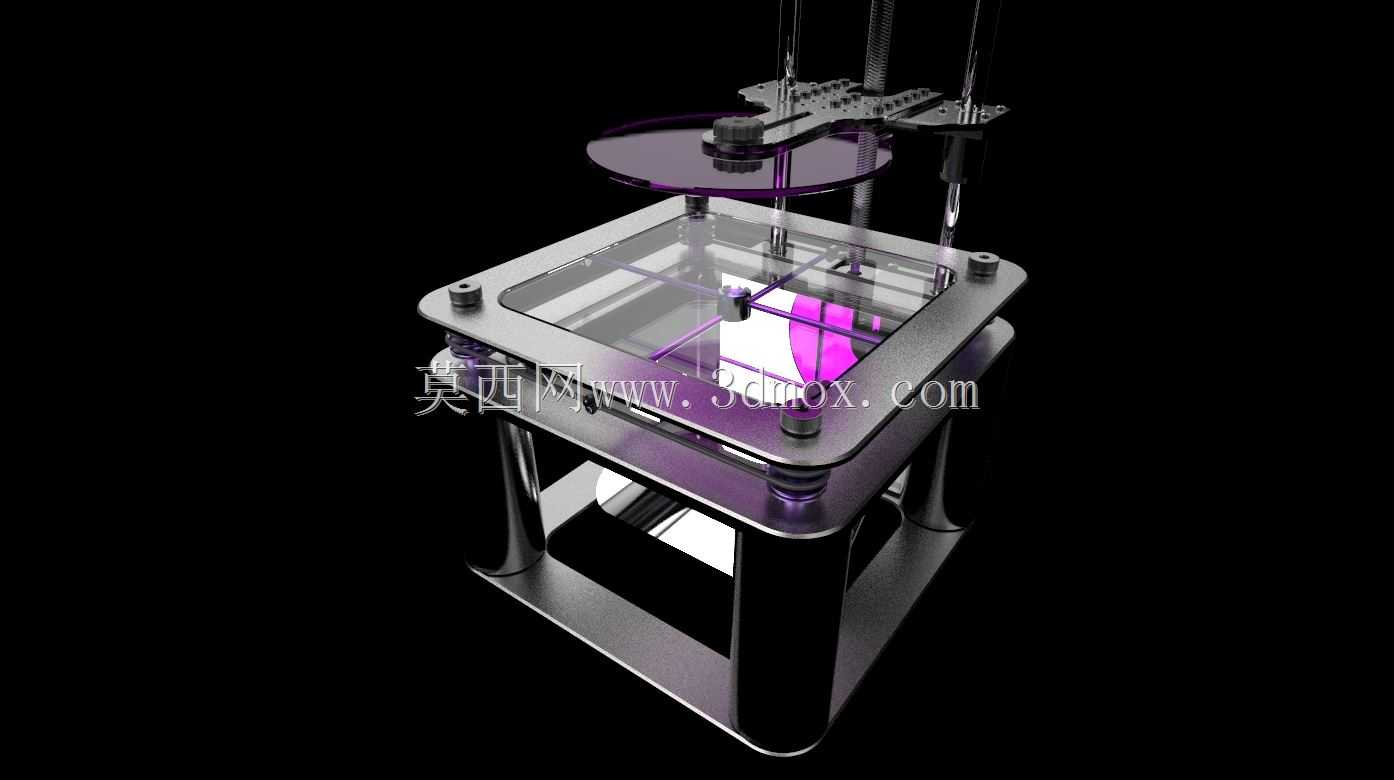

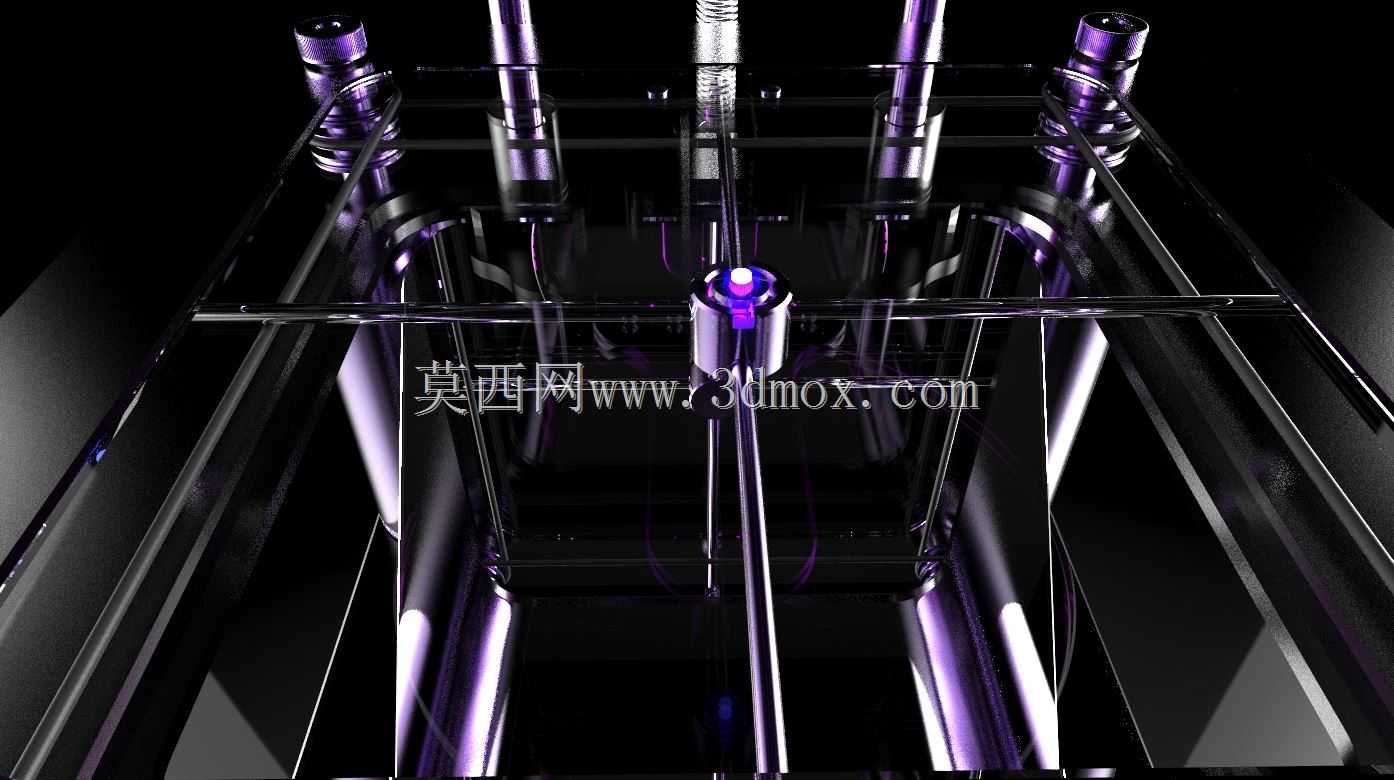

　　这套光固化成型设备的结构设计，核心围绕小批量精密样件制作场景展开，适配手板打样、文创配件制作、精密结构件验证这类桌面端生产需求，区别于大尺寸工业级光固化设备，整体框架采用方管拼接的立式支撑结构，四根垂直导柱作为核心运动导向基准，保证Z轴升降过程的同轴度误差控制在微米级区间，避免层纹偏移、成型件错位这类常见打印故障。设备下部的成型仓采用透明围板设计，既可以阻隔外部杂散光对光敏树脂的提前固化干扰，也能方便操作人员实时观察成型进度，及时排查树脂液位不足、支撑断裂这类突发问题，围板与底部基座采用快拆式卡扣连接，日常清理残料、更换不同色系树脂时可以快速拆解，无需额外工具辅助。

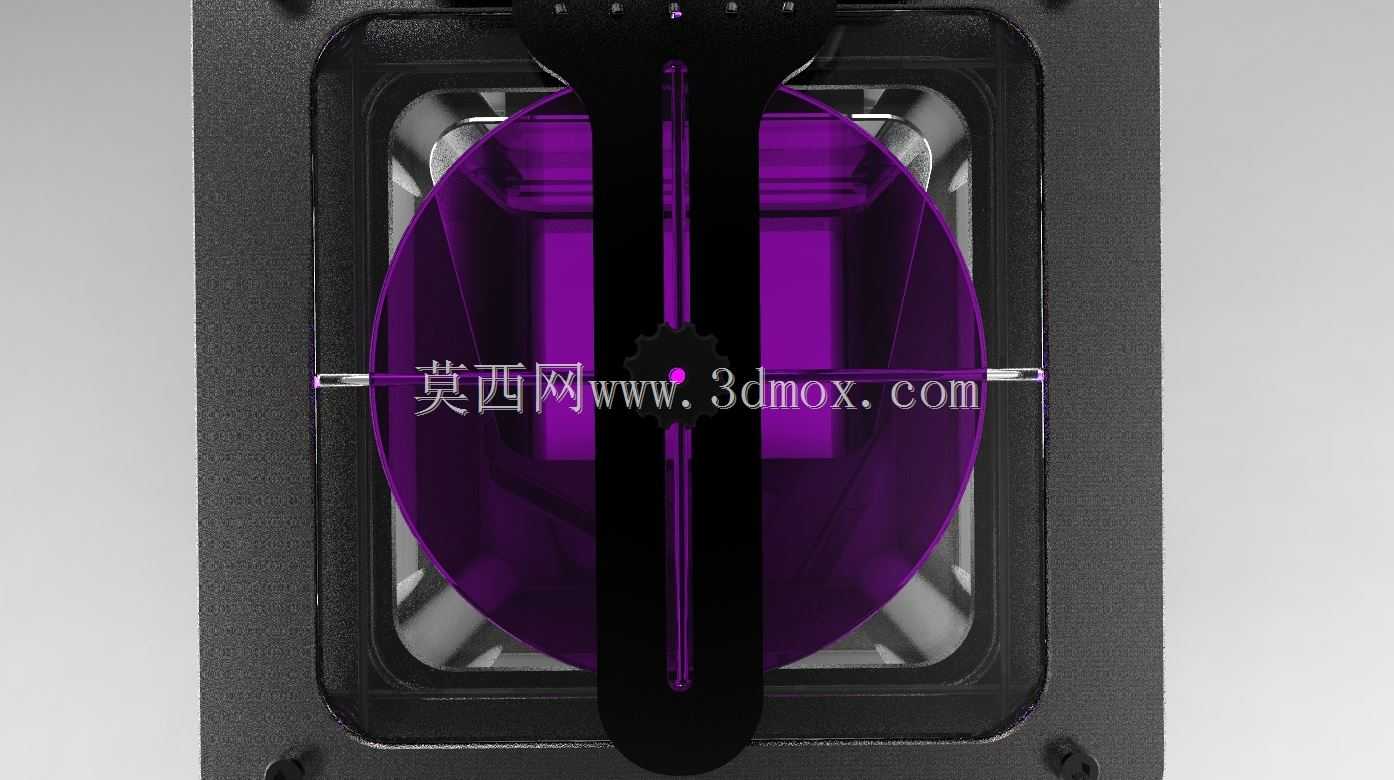

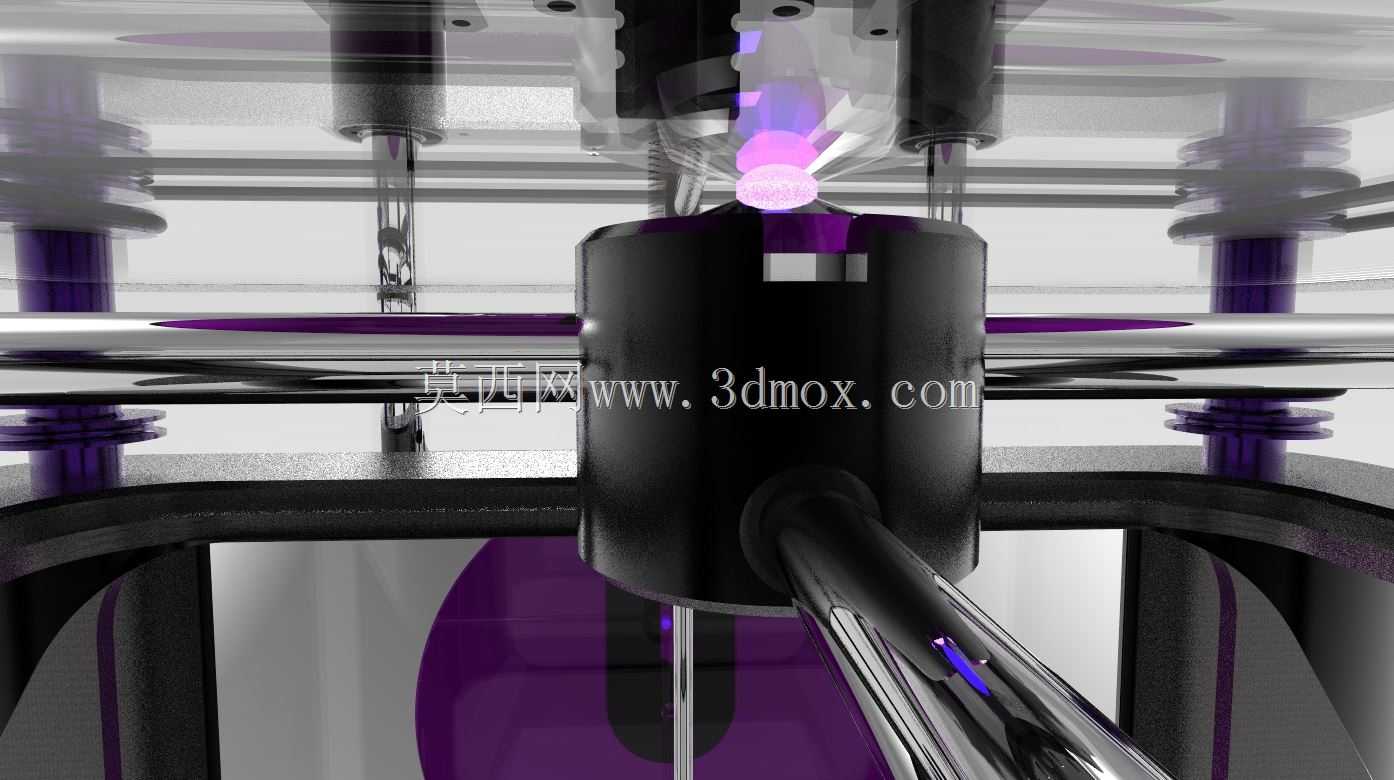

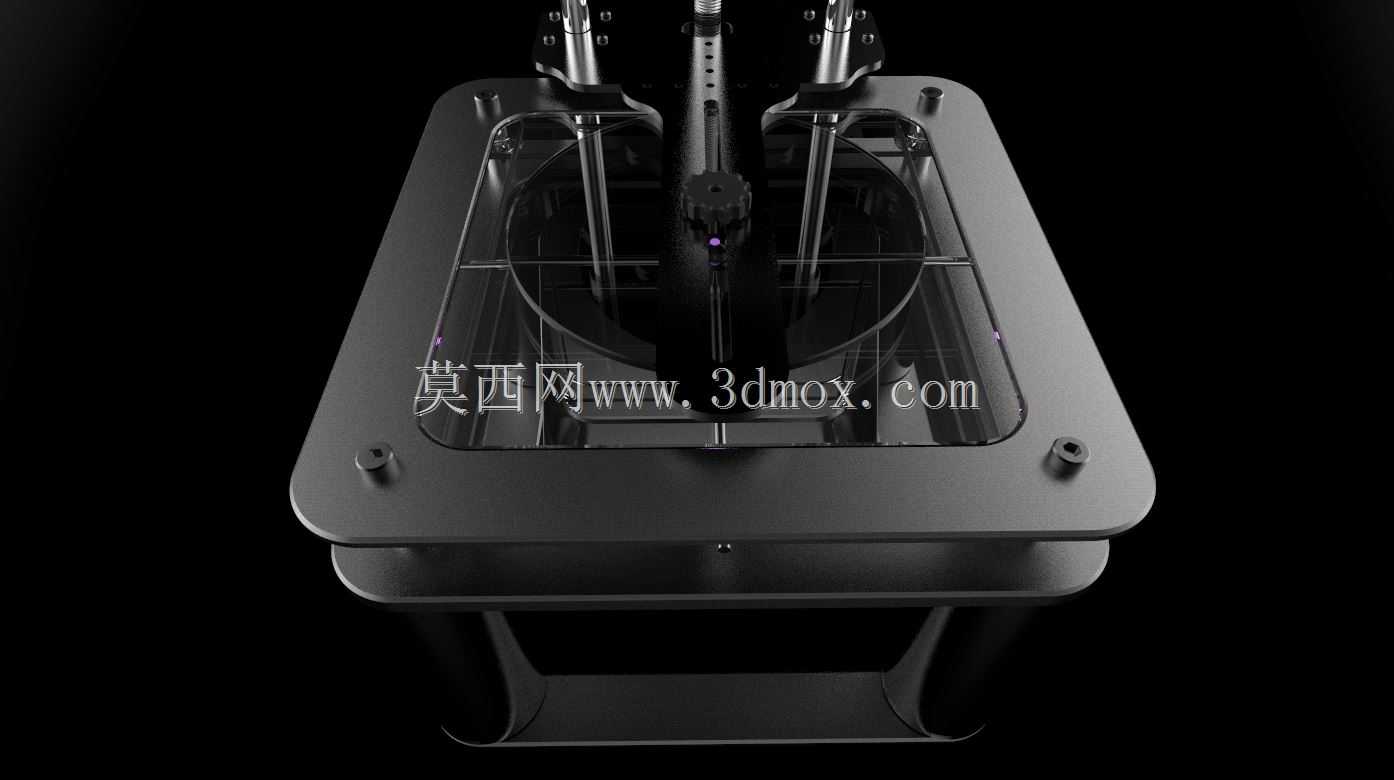

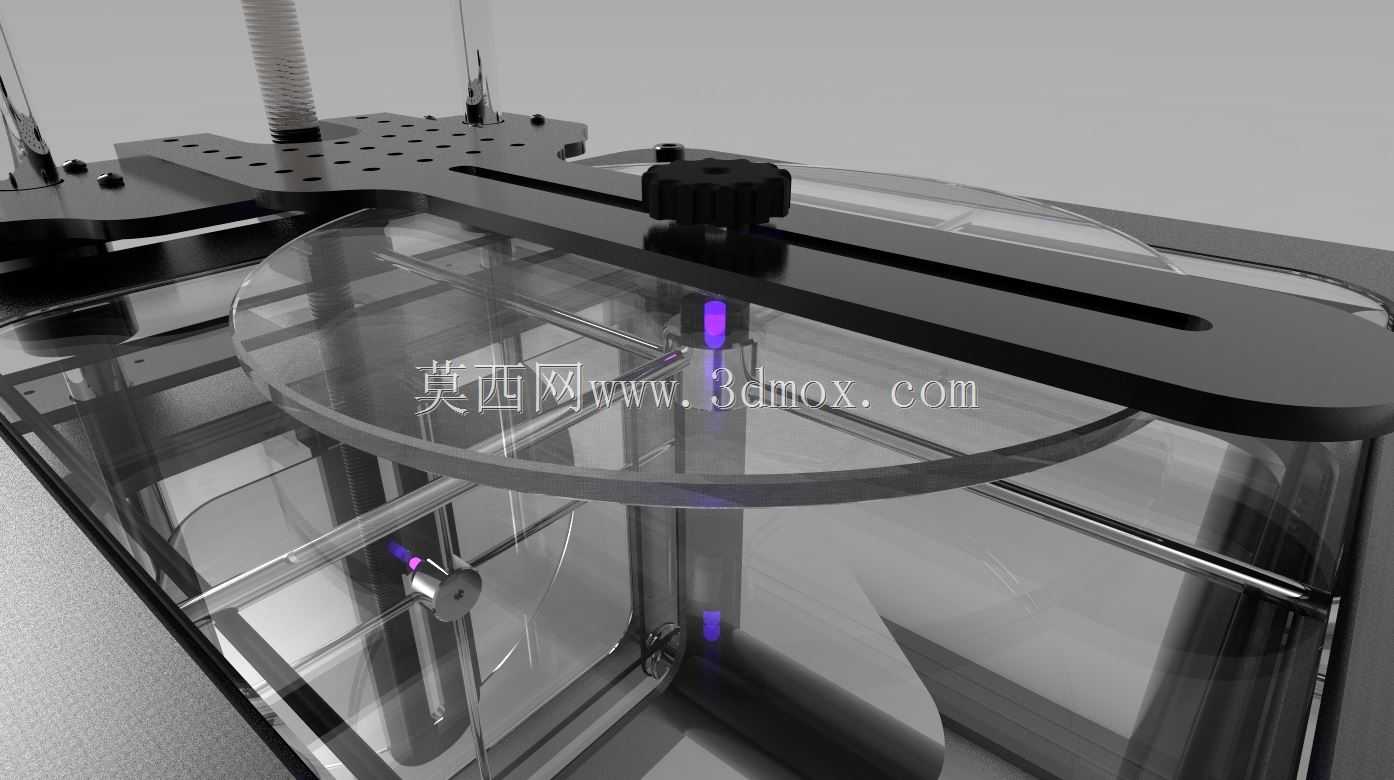

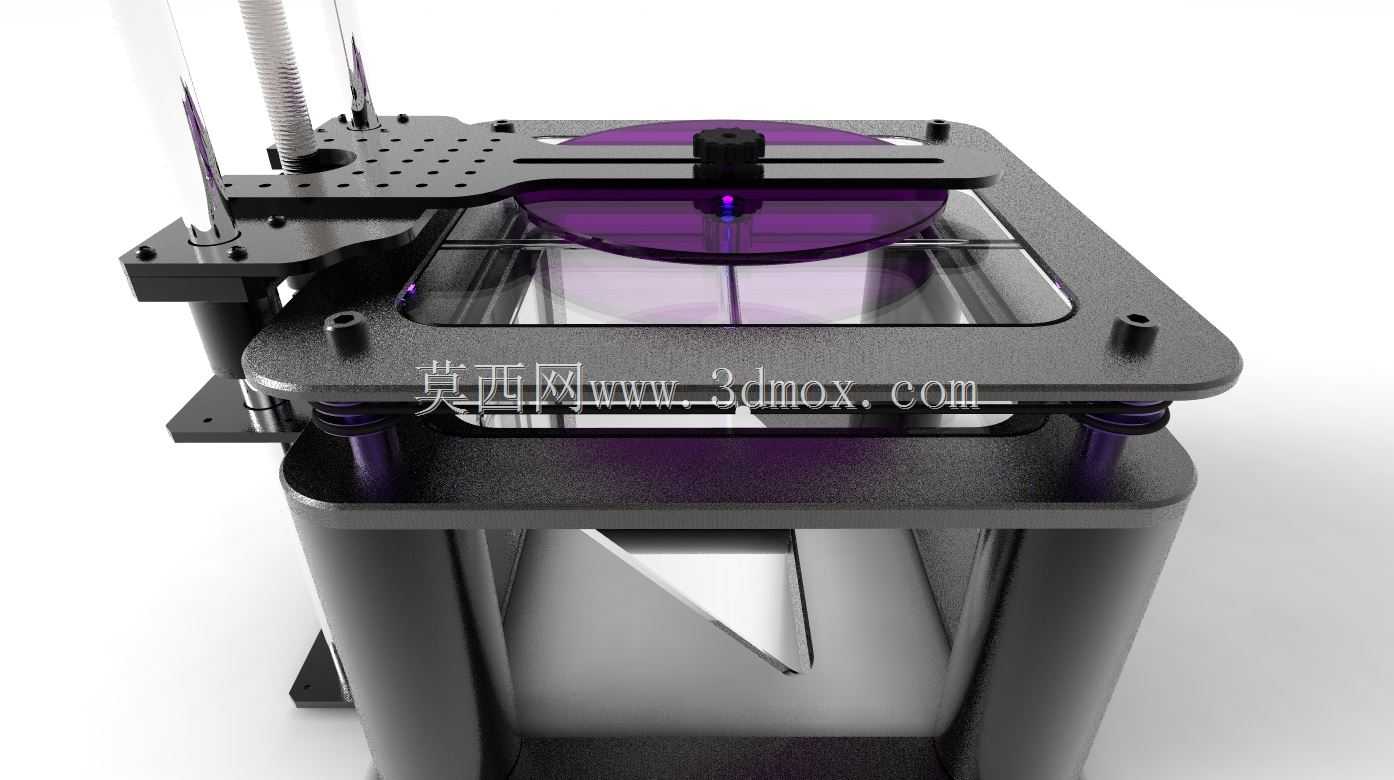

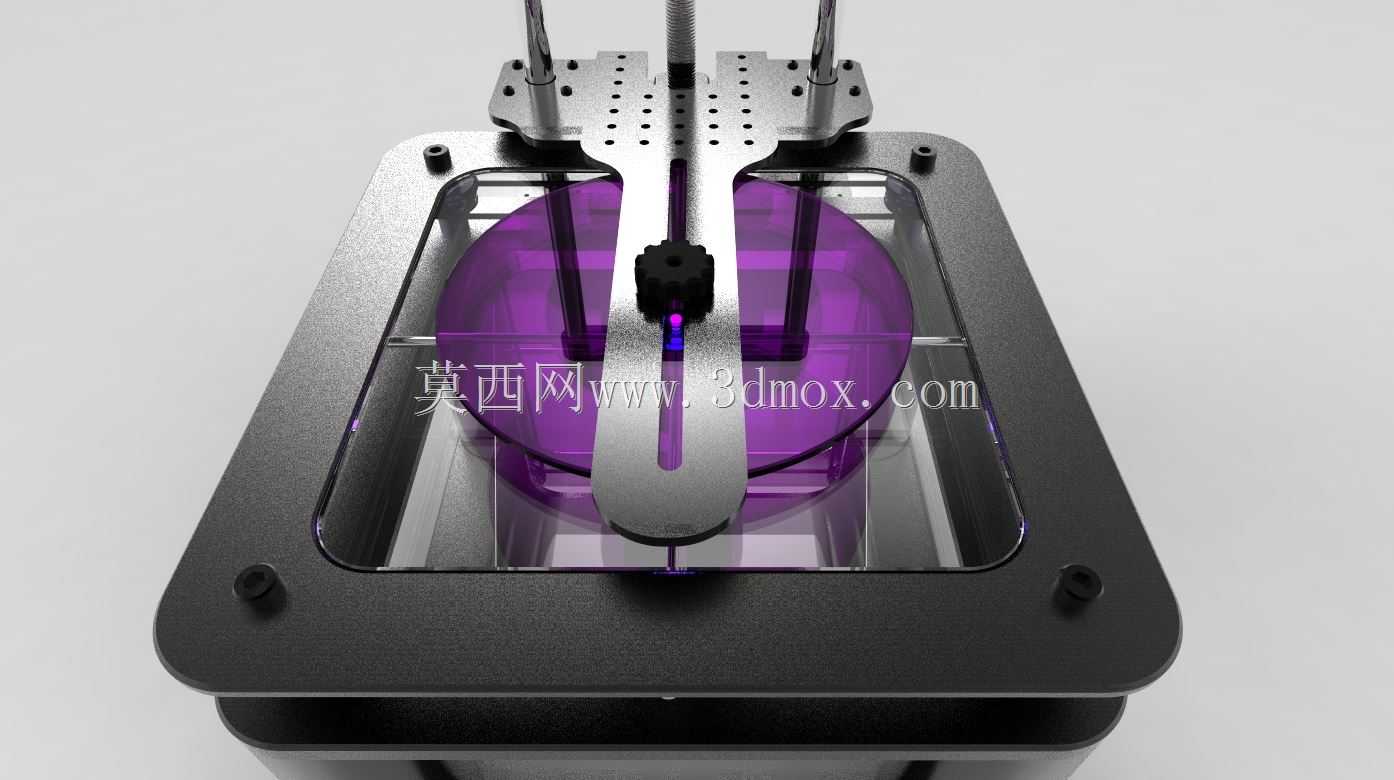

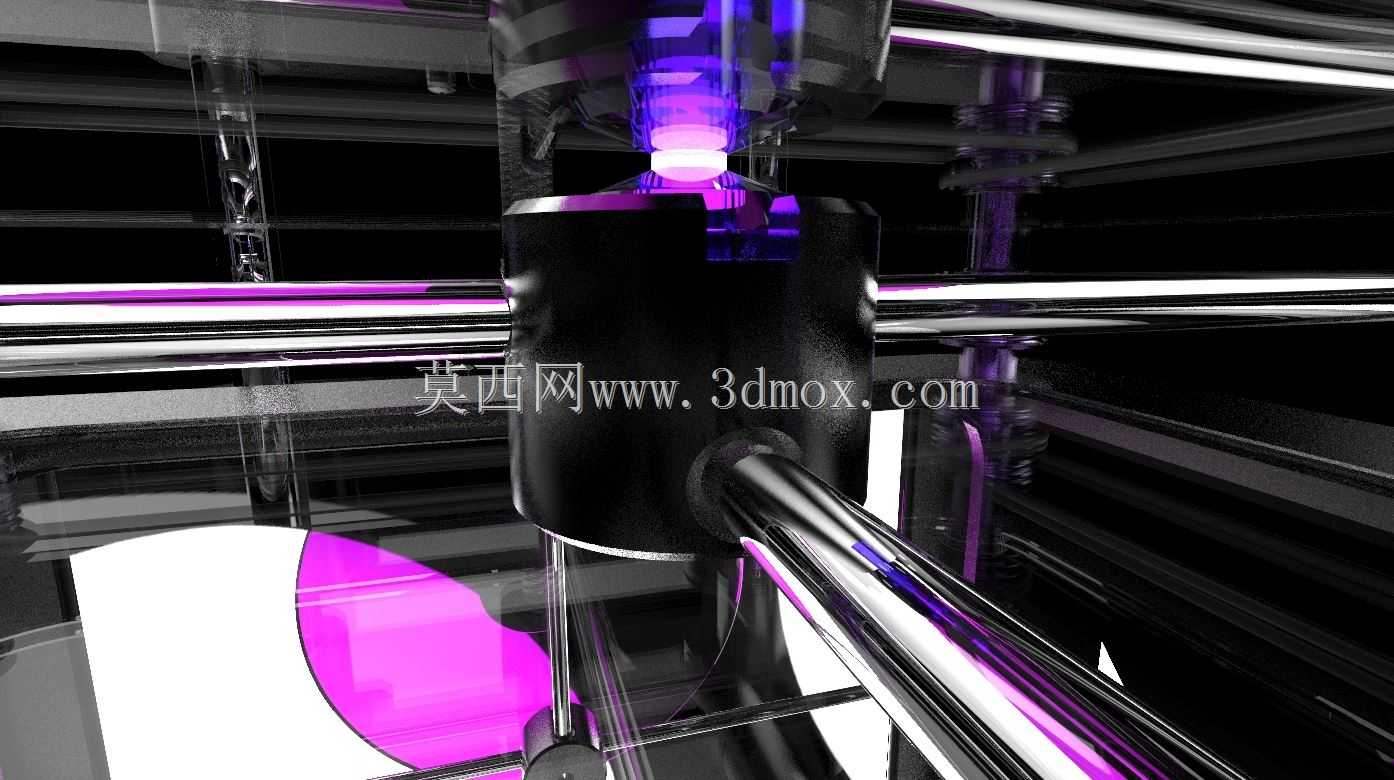

　　光路部分采用下置投影的布局方案，将DLP投影模组安装在成型仓底部，透过透明托板将UV图案投射到树脂液面，相比上置光源的SLA结构，这种布局可以大幅降低光路传输距离，减少光强衰减，保证成型面各区域的固化能量均匀度，托板表面做了防粘涂层处理，降低每一层固化后树脂与托板的剥离力，避免成型件被拉扯变形。原先设计中下部的玻璃隔层被移除，替换为高强度树脂托盘，一方面减轻了运动组件的整体负载，降低Z轴驱动电机的扭矩要求，另一方面树脂托盘的边缘做了加高挡边，防止树脂加注过量溢出污染内部光路组件，托盘底部预留了定位销孔，与下方的调平机构直接配合，安装时可以快速定位，无需反复调整托盘水平度。

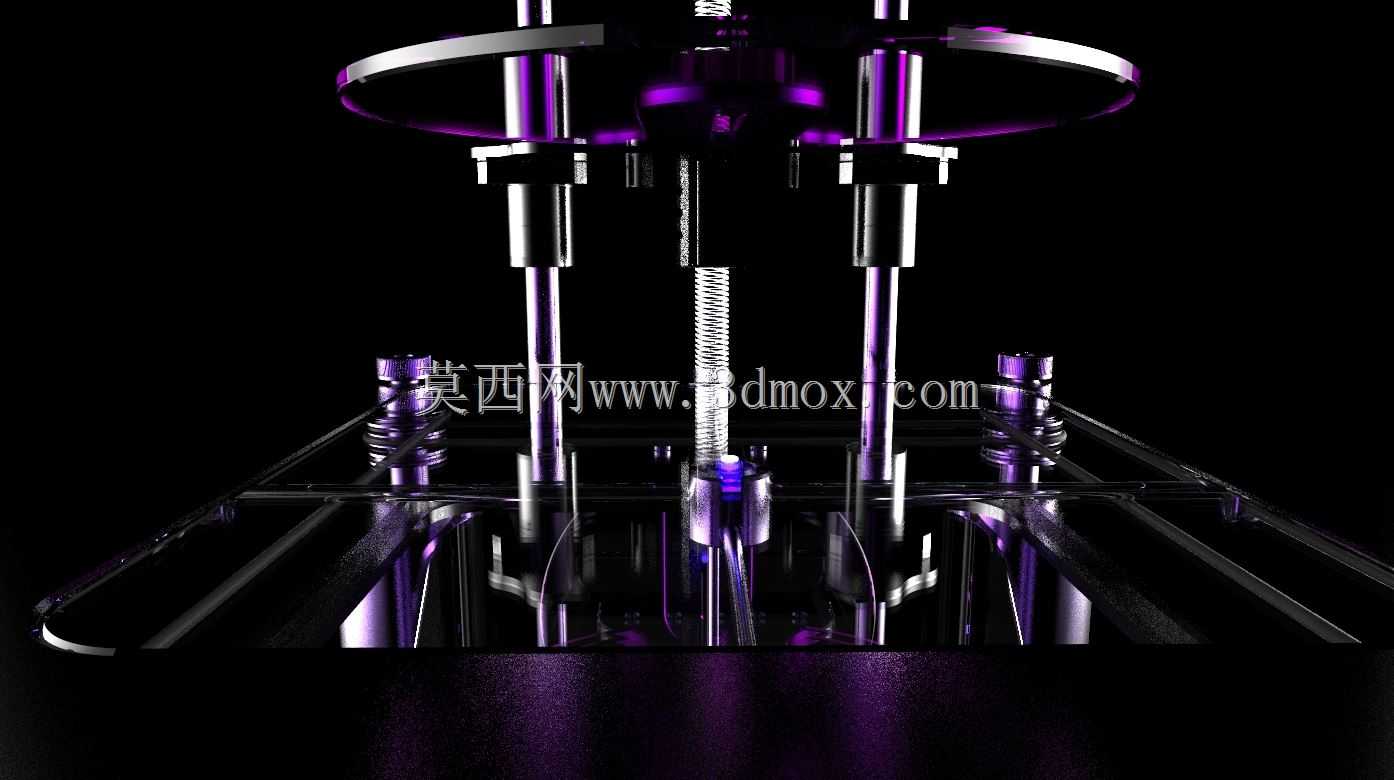

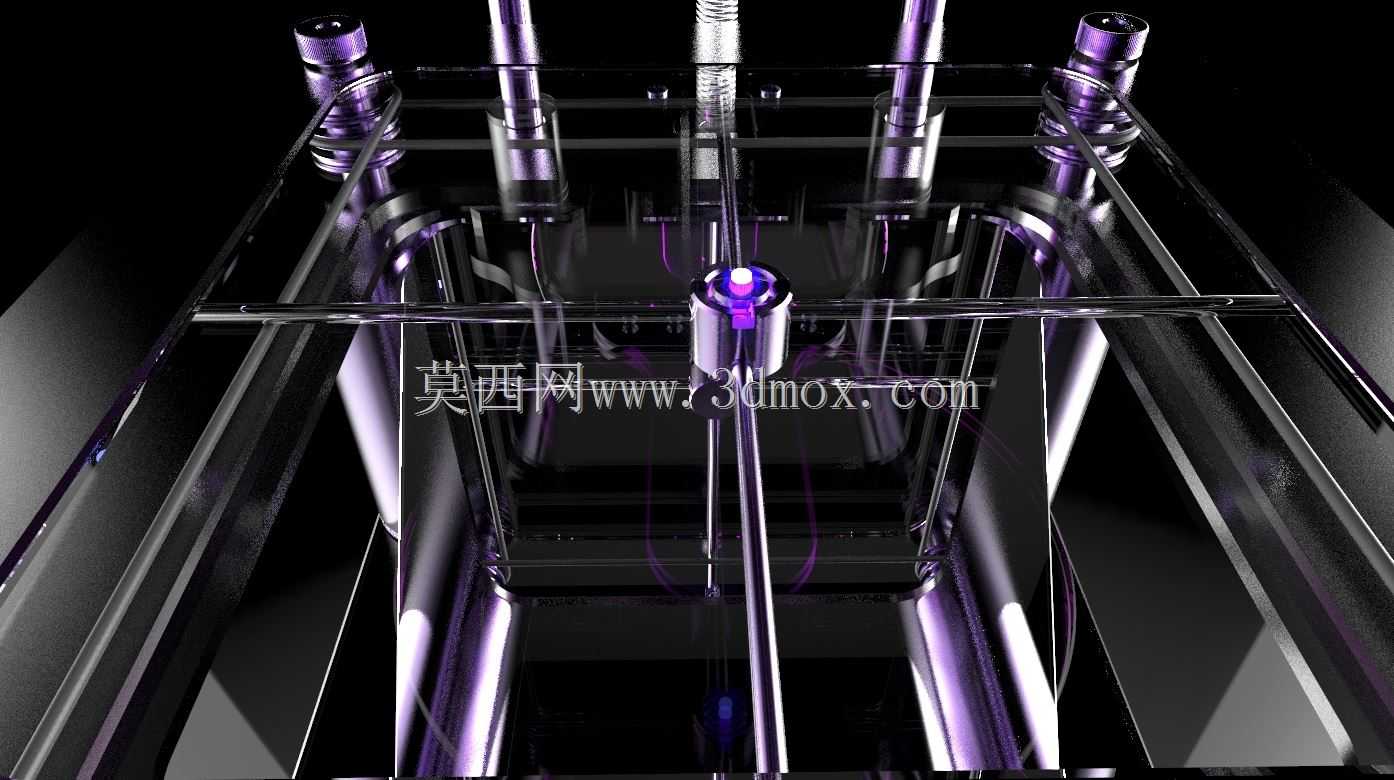

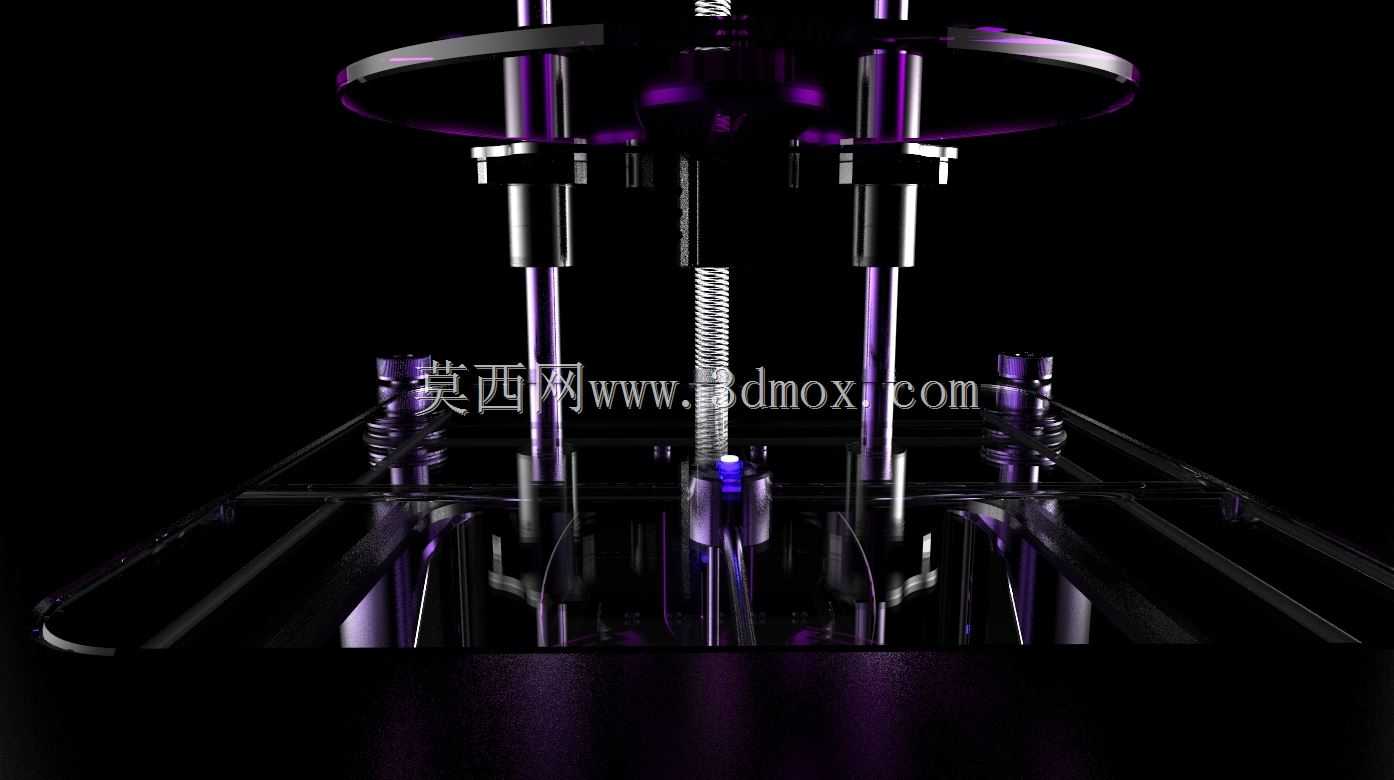

　　Z轴升降组件采用精密丝杆传动搭配直线轴承的组合，升降平台的表面做了阳极氧化处理，平台平整度经过二次铣削加工，保证平台面与投影面的平行度误差不超过0.02mm，平台与丝杆螺母座采用快拆式连接结构，打印完成后可以直接拆下平台进行取件、清洗操作，不用调整设备本身的运动参数。设备顶部预留了散热风道安装位，投影模组长时间工作产生的热量可以通过风道直接排出设备外部，避免仓内温度过高导致树脂性能变化，影响成型件的力学性能与尺寸精度。

　　从安装边界来看，设备整体占地尺寸适配常规桌面工作台的摆放需求，底部基座预留了四个减震脚垫安装位，可以抵消Z轴快速升降产生的微小振动，进一步提升层间结合的稳定性，机身侧面预留了走线槽，所有驱动线路、光源供电线都可以通过线槽规整布置，避免运动过程中线路剐蹭、拉扯导致的故障。设计过程中充分考虑了日常维护的便利性，所有易损部件比如树脂托盘、离型膜、导柱润滑点都设计在易操作的位置，更换离型膜时不需要拆解整个光路组件，只需要拆下托盘压圈即可完成更换，导柱的润滑注油点直接外露，日常保养时可以直接加注润滑脂，不需要拆解外罩。

　　成型区域的尺寸设定兼顾了小尺寸精密件的批量打印需求与设备的整体体积控制，既可以同时打印多个小尺寸结构件提升生产效率，也不会因为成型幅面过大导致光强分布不均的问题，Z轴的有效行程覆盖了常规桌面级打印的高度需求，满足绝大多数手板样件、文创产品、精密配件的成型尺寸要求。整个机架的受力经过仿真校核，四根导柱的安装座与底部基座采用一体化连接结构，避免长期使用后导柱倾斜导致的运动卡滞，基座底部做了配重设计，降低设备整体重心，Z轴高速升降时不会出现机身晃动的问题。
