带滚花调节结构的变形透镜组件设计

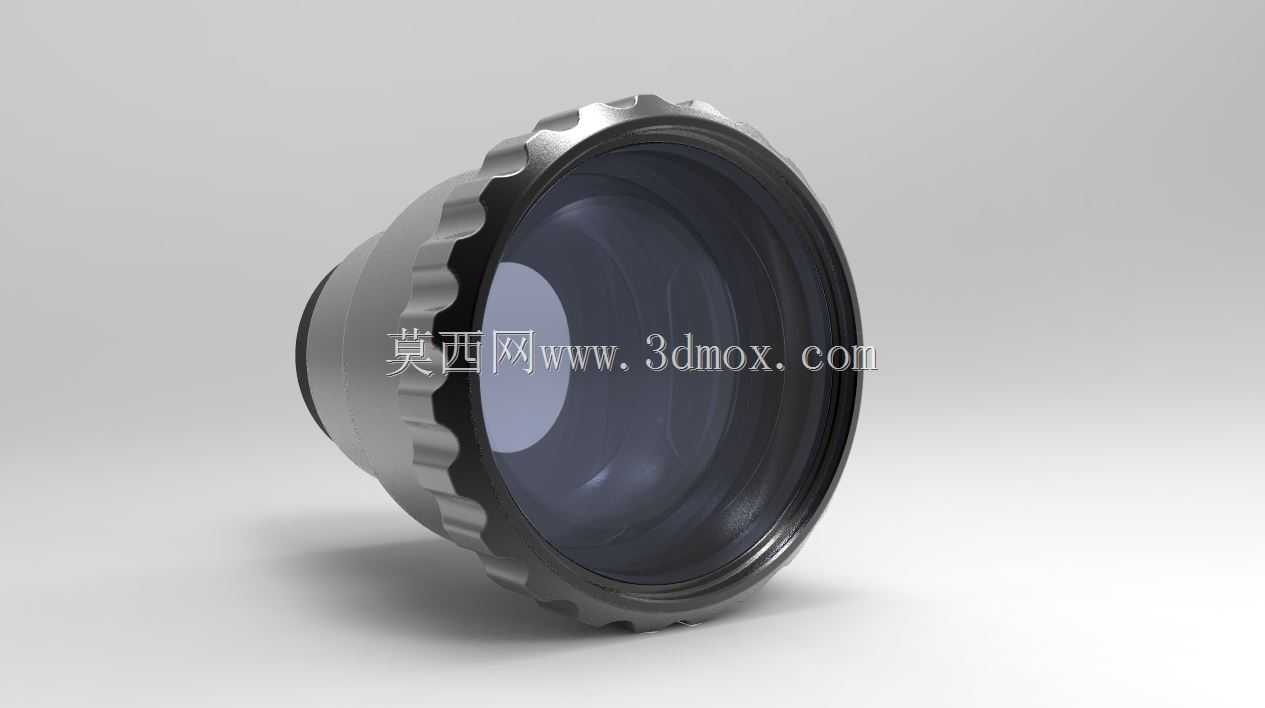

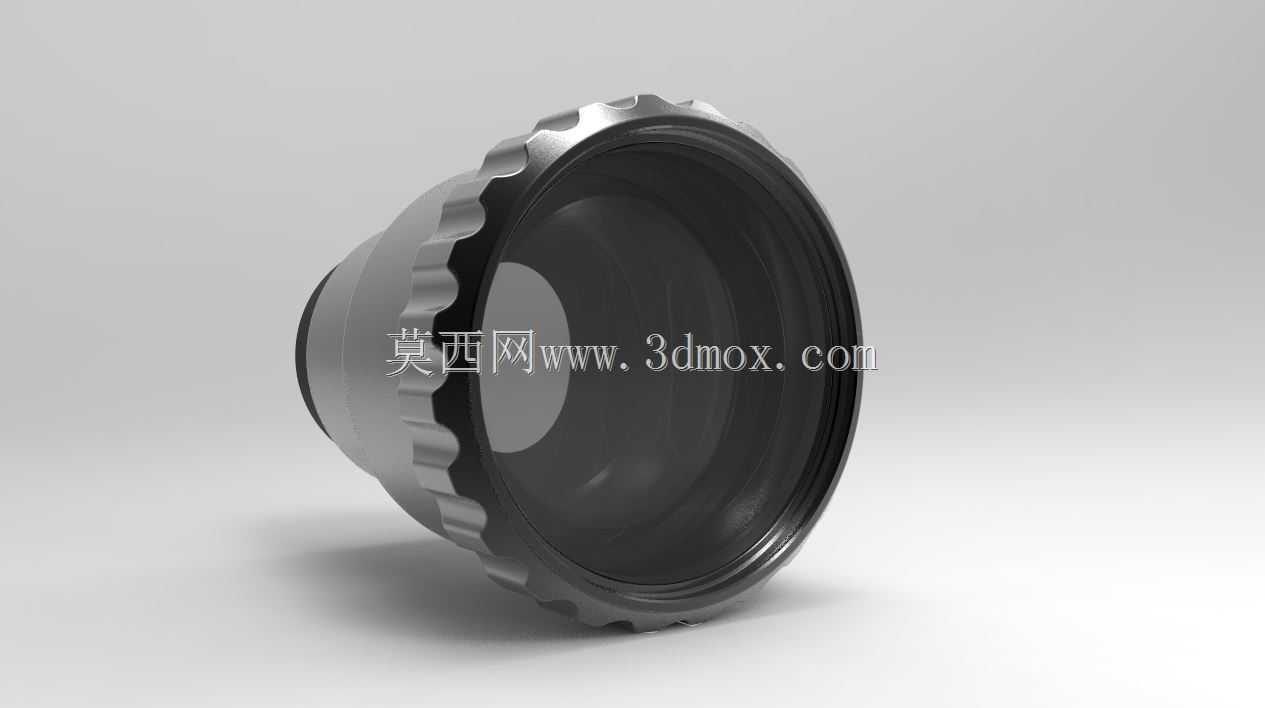

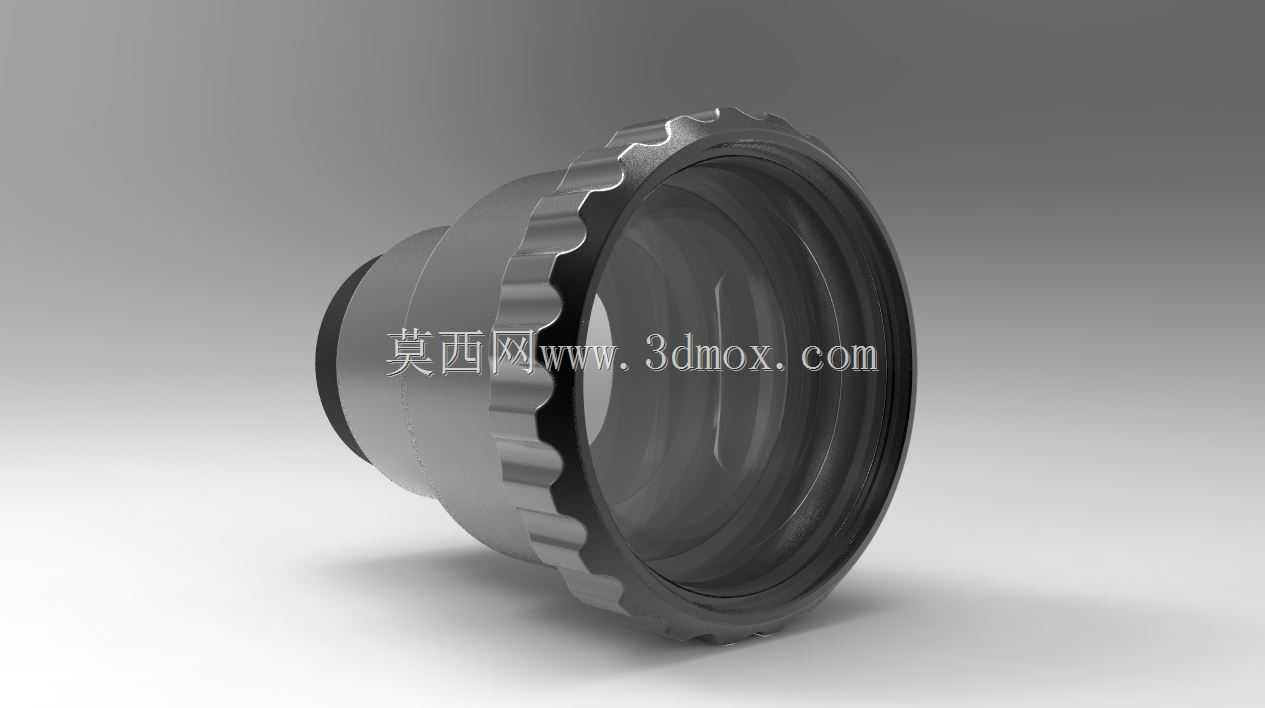

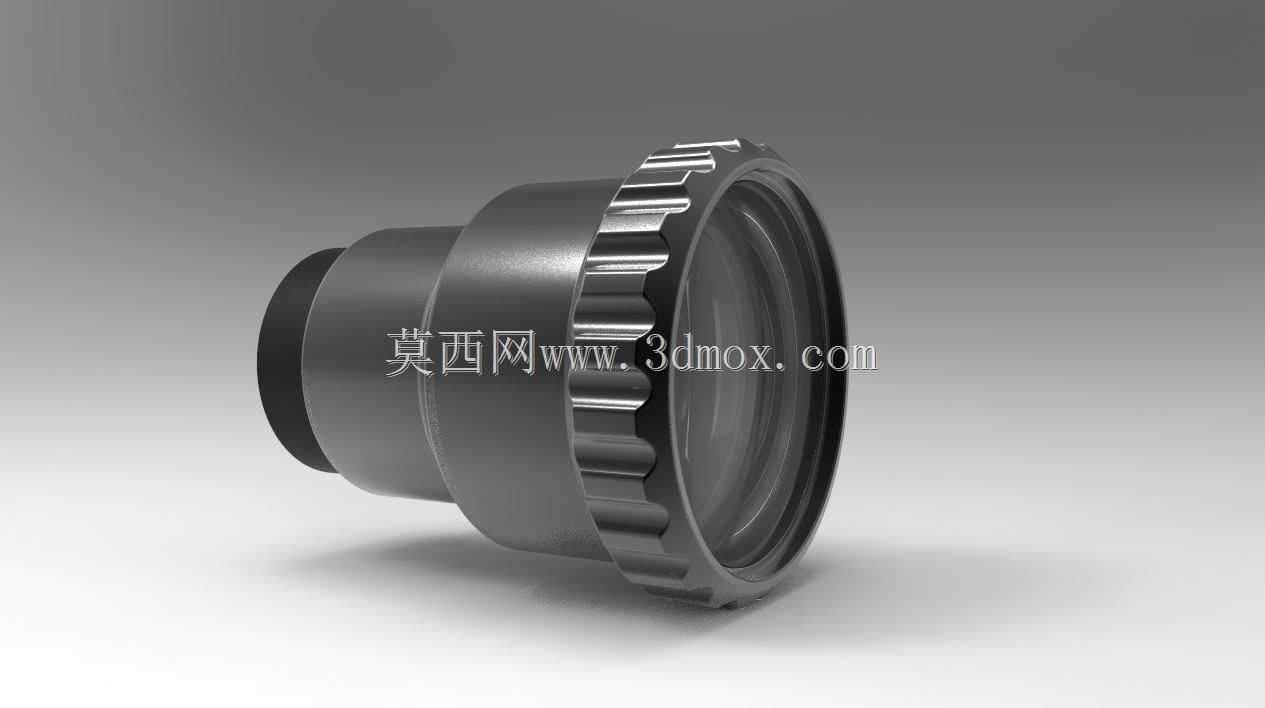

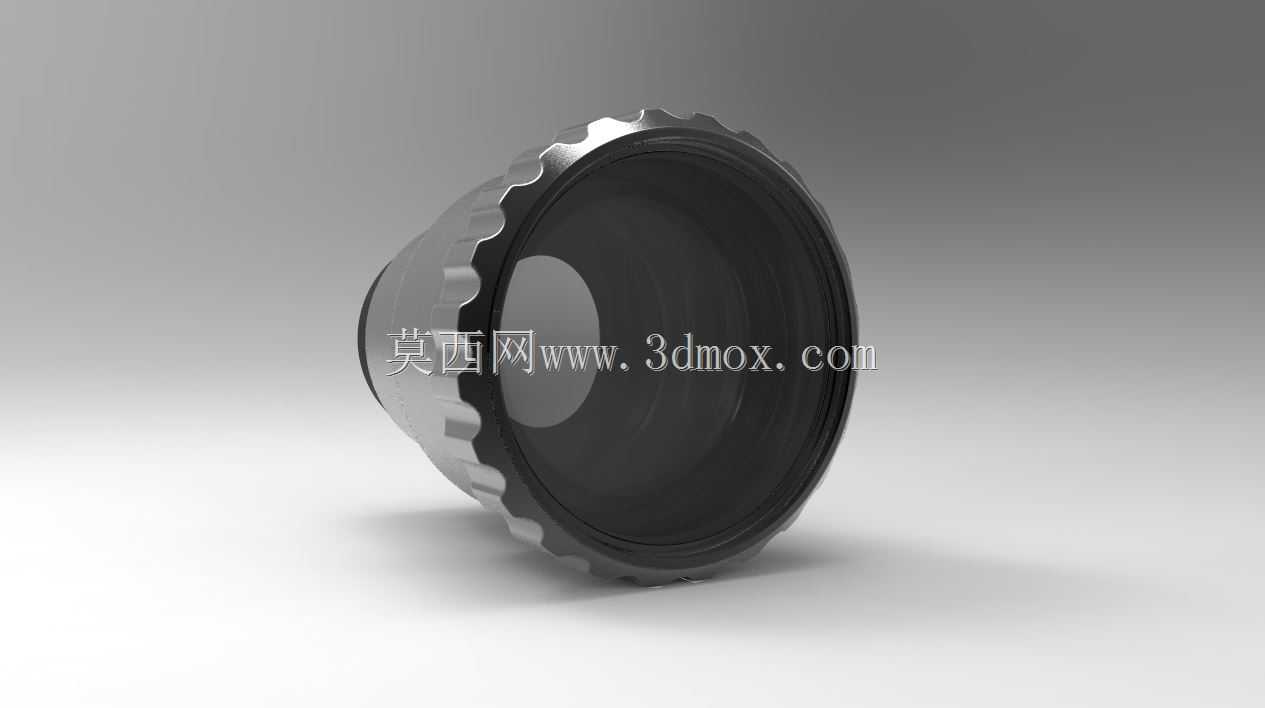

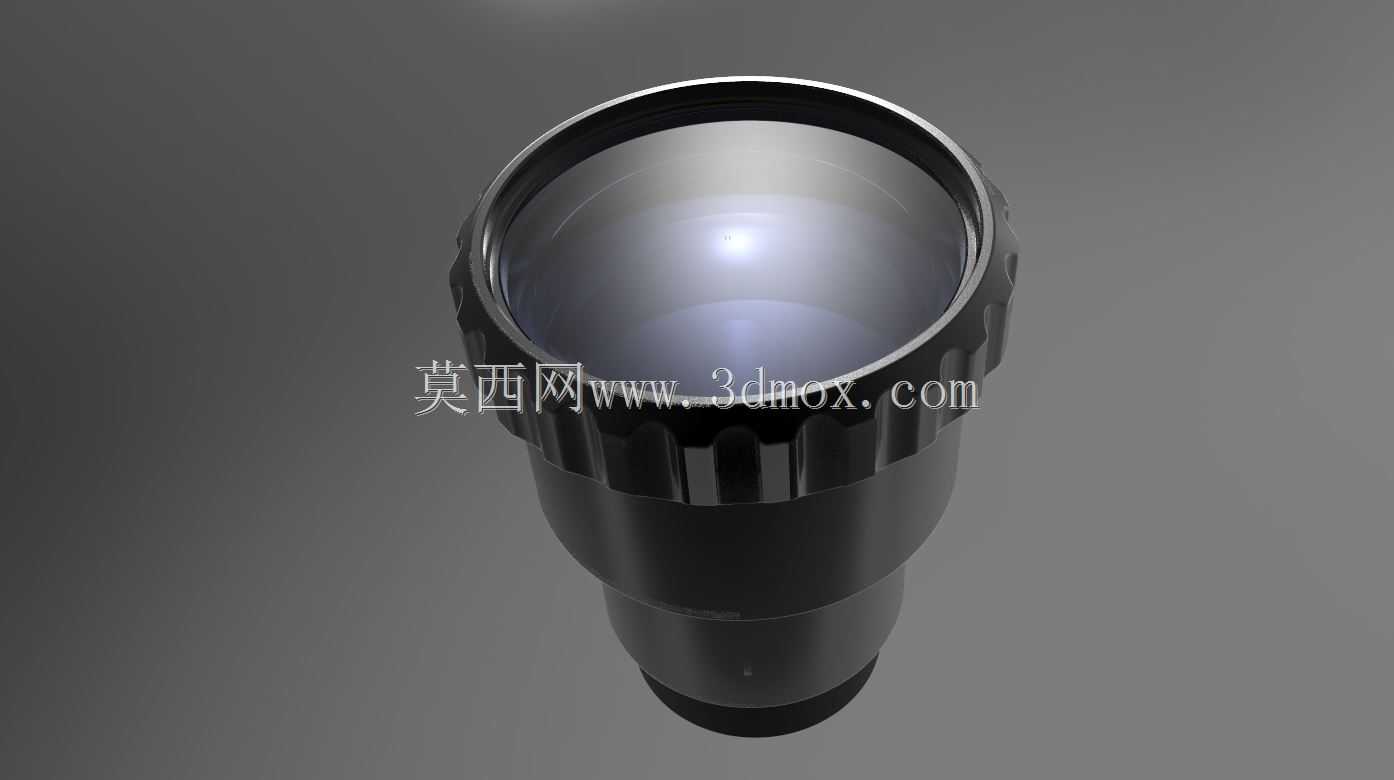

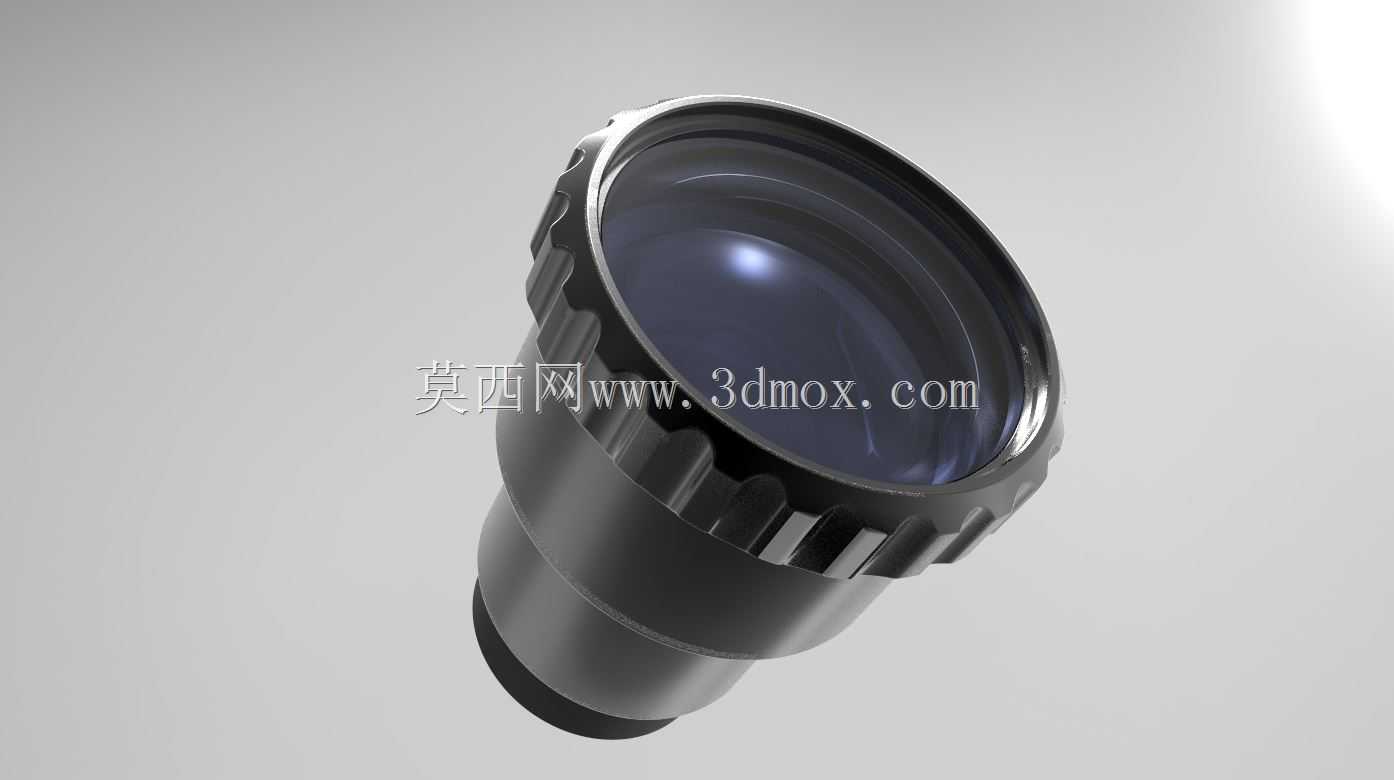

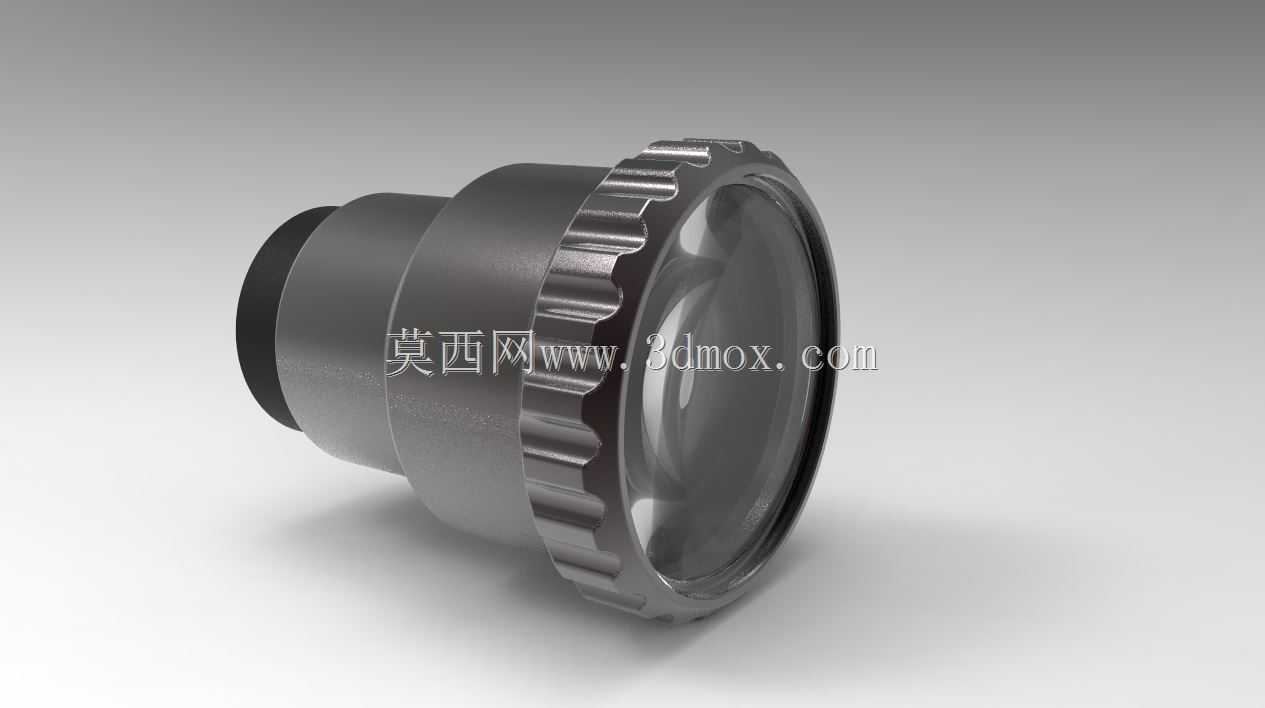

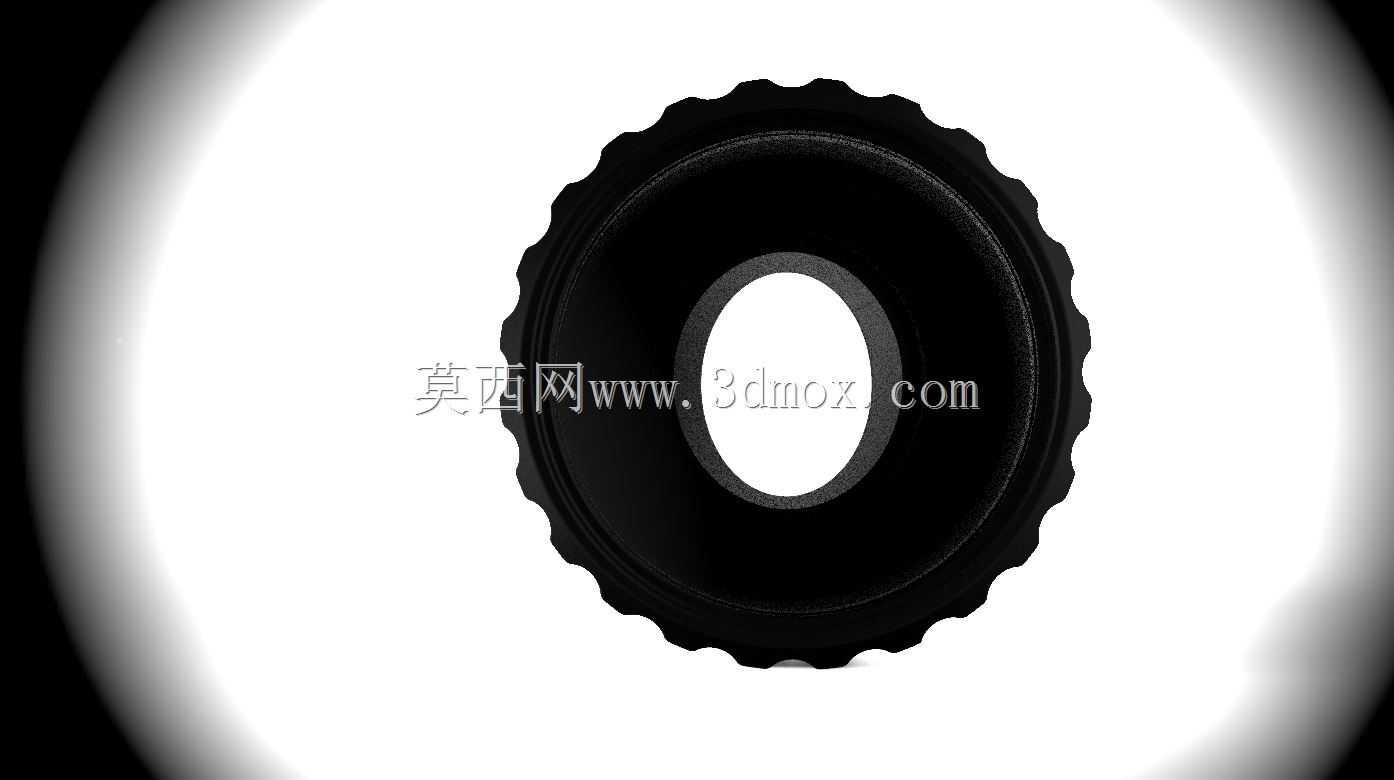

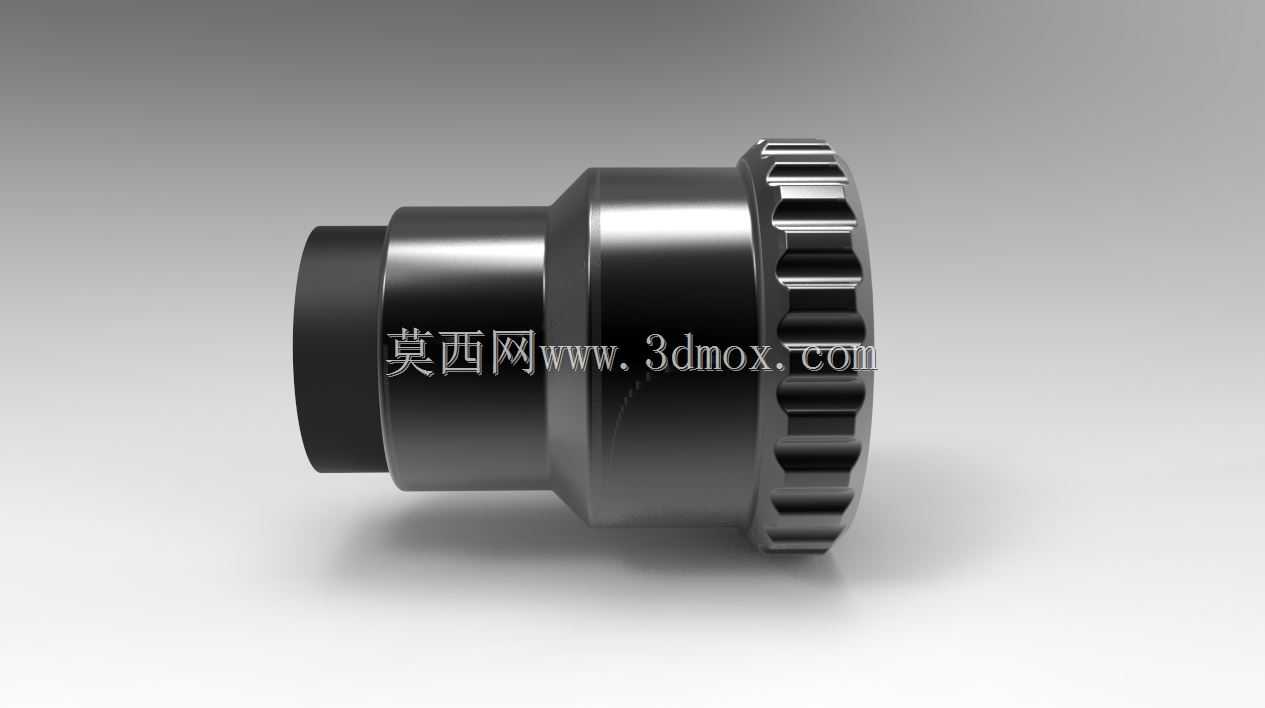

　　在光学成像、特种视觉检测、实验光学装置的实际搭建场景中，常规定形透镜往往无法满足可变光路调整、特殊像差校正的需求，这类带滚花调节结构的变形透镜组件，正是针对这类场景开发的核心光学适配部件。从结构设计逻辑来看，该组件的外圈采用周向均布的滚花齿结构，齿形做了圆角钝化处理，既保证手动调节时的摩擦力足够，不会出现施力打滑的问题，又避免锐边划伤操作人员手部，齿距控制在1.2mm左右，适配成年人手指指腹的触感反馈，转动调节时的齿位反馈清晰，能够实现光路调整的微幅精准控制。透镜主体的安装采用阶梯式压合结构，透镜边缘与金属外圈之间预留0.15mm的柔性密封胶填充槽，既可以抵消不同材质间的热胀冷缩量差，避免温度变化导致透镜应力碎裂，

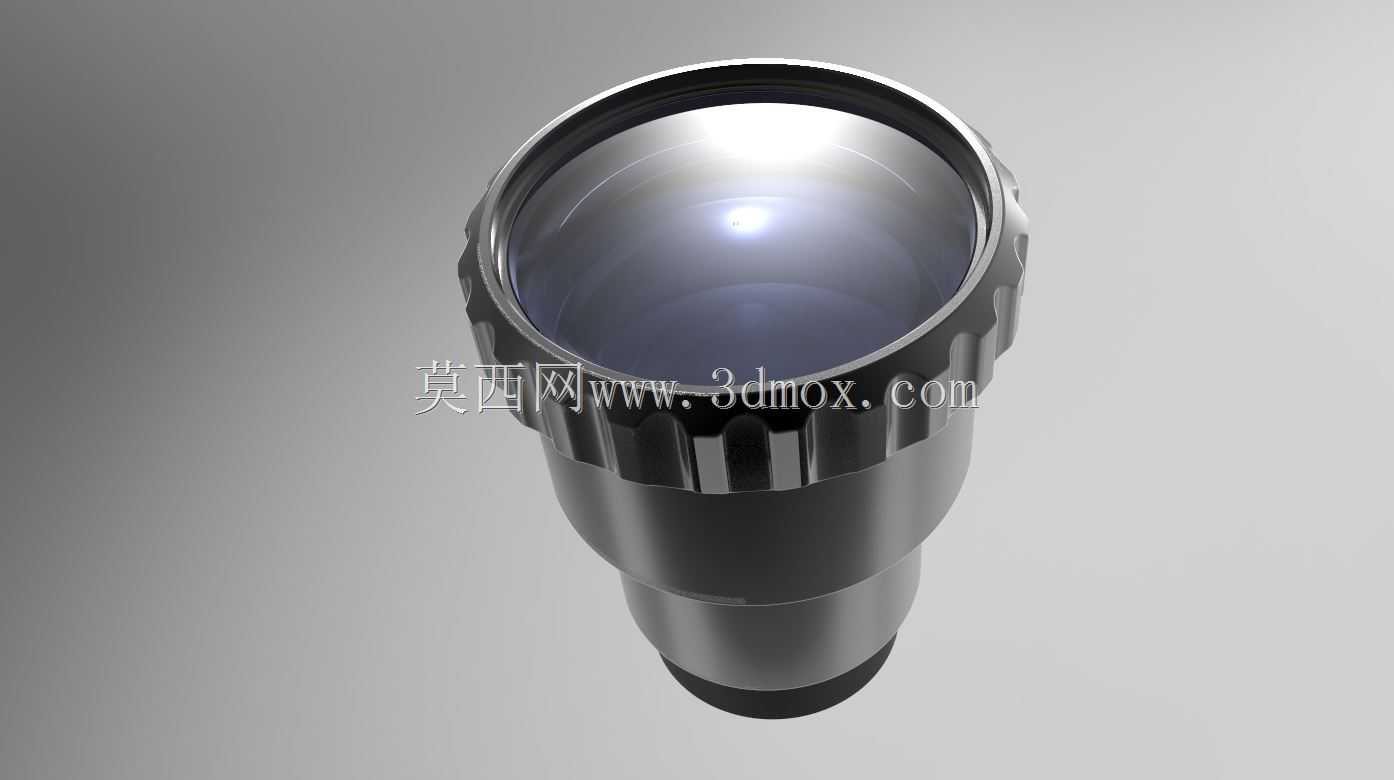

　　又能起到防尘密封的作用，防止工业场景下的粉尘、切削液雾进入透镜内侧污染光学面。组件的安装边界做了统一的适配设计，尾部接口采用标准M32×0.75的细牙螺纹，螺纹有效啮合长度为6mm，能够直接适配市面上绝大多数常规光学镜架、工业相机镜头接口、实验光路调整架的安装位，不需要额外制作转接件，大幅降低现场改装的工作量。透镜前端的护罩结构做了下沉式设计，护罩边缘比透镜最外凸的光学面高出0.8mm，即使组件不慎平放接触工作台面，也不会直接刮擦透镜的镀膜面，减少日常使用中的光学面损伤概率。从实际使用的功能特性来看，该变形透镜通过调整内部光学元件的相对位置，可以实现特定方向的光路变形调整，在机器视觉检测场景中，能够校正曲面工件拍摄时的成像畸变，

　　提升视觉检测系统的尺寸识别精度；在特种摄影装置中，可实现特定的变形画面效果，满足创意影像拍摄的需求；在高校光学实验平台上，可作为像差校正、光路调整的基础元件，支撑几何光学、物理光学相关的实验验证。设计过程中针对光学元件的固定做了专门的应力释放考量，压圈的拧紧力矩控制在0.3N·m，既保证透镜不会在震动环境下出现松动移位，又不会因为压合力过大导致透镜出现内应力，进而产生双折射效应影响成像质量。组件的整体外形为回转体结构，最大外径42mm，总长度28mm，整体重量控制在38g左右，即使安装在轻量化的视觉检测滑台上，也不会因为额外负载过大影响滑台的运动精度。外圈的表面做了哑光硬质氧化处理，表面粗糙度控制在Ra1.6以下，

　　既提升了金属件的耐磨耐腐蚀性能，又避免光滑表面产生杂散光反射，干扰光学系统的成像效果。在光路适配性上，该透镜的有效通光口径为32mm，能够覆盖绝大多数1/1.8英寸、2/3英寸工业相机的成像靶面，不会出现边缘视场拦光的问题。针对工业现场的使用环境，组件的所有金属结构件都做了抗盐雾处理，能够在湿度85%以下的工业车间环境中长期使用，不会出现锈蚀卡滞的问题，滚花部位的氧化层做了加厚处理，长期手动调节也不会出现表层脱落的情况。在装配逻辑上，该组件采用模块化设计，所有零件都可以通过常规的工装进行拆解更换，当透镜表面出现不可逆的镀膜损伤时，只需要更换内部的透镜片，不需要整体更换整个组件，降低后期的维护成本。设计时还考虑了不同使用场景的调节需求，滚花结构的转动阻尼做了一致性调校，转动全程的阻尼差控制在±15%以内，既不会因为阻尼过小导致调节后位置自行偏移，也不会因为阻尼过大导致微调困难，配合镜身上可选配的刻度标识，能够实现调节量的量化记录，方便批量调试时的参数统一。
