多工位旋转式载台精密结构设计

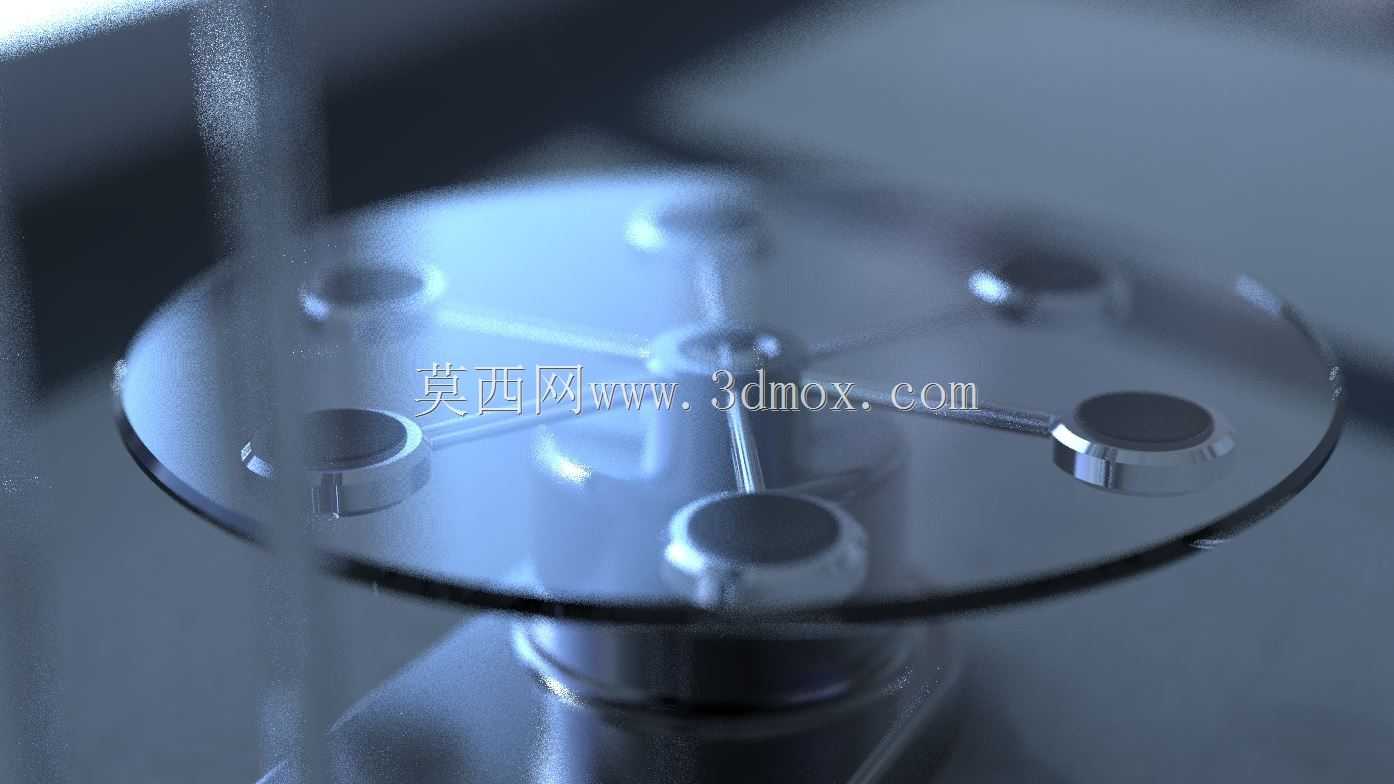

　　这款多工位旋转载台的结构设计，核心面向小尺寸工件的多工序并行加工、检测场景做适配，在精密电子元件组装、小型生物试剂分装、实验室试样批量处理这类需要工位精准切换的作业环节中，这类旋转载台是提升工序衔接效率的核心承载部件。从结构布局来看，整体采用中心主轴承载+周向均布工位的设计逻辑，转盘主体选用透明硬质材质做台面，一方面可以兼容下方视觉检测组件的透光检测需求，无需额外在台面上开设检测避让孔，保证台面整体平整度，另一方面透明材质也方便作业人员直观观察工位下方的传动、定位组件运行状态，日常点检时不用拆解台面就能排查卡滞、错位问题。周向设置的六个工位座采用沉台嵌入式安装结构，每个工位座的定位凸台尺寸统一，可适配标准规格的工件载具，

　　工位座与转盘台面之间通过定位销做周向防转，底部用内六角螺钉锁紧，更换不同规格载具时只需拆卸对应工位的紧固件即可，不用整体拆解转盘，大幅缩短换型调试的时间。中心传动部分采用中空主轴结构，中空通道可以走气路、电路管线，避免转盘旋转时管线缠绕，主轴上下两端配置成对的角接触轴承，既可以承受转盘及工位负载带来的轴向压力，也能抵消工位偏载带来的径向倾覆力矩，保证转盘旋转时的端面跳动量控制在0.02mm以内，满足精密加工、检测环节的工位定位精度要求。转盘的驱动侧配置分度定位组件，可根据实际工序需求搭配槽轮机构或者伺服直驱结构，槽轮机构适配固定节拍的高速工位切换场景，伺服直驱则可以适配多节拍、任意角度分度的柔性生产场景，

　　设计时预留了两种驱动方式的安装接口，不用改动主体转盘结构就能完成驱动模块的替换。从安装边界来看，转盘整体外径控制在300mm以内，底部基座的安装法兰采用标准螺栓孔布局，可直接固定在标准规格的工业铝型材工作台面上，不需要额外加工定制安装转接板，基座的整体高度控制在120mm，给下方的视觉检测、顶升机构预留了充足的安装空间，不会和周边的送料、取料组件产生运动干涉。在实际使用场景中，这类旋转载台可以搭配上下料机械手完成工件的自动上下料，每个工位对应一道加工或者检测工序，转盘每旋转一个工位角度，所有工位同步完成对应工序的作业，相比直线式流水线布局，旋转式结构的占地空间更小，工序衔接的路径更短，不需要额外设置工件在不同工位间的长距离输送结构，

　　整体设备的结构紧凑度更高。设计时也考虑了日常维护的便利性，主轴的轴承座预留了注油孔，可定期加注润滑脂延长轴承使用寿命，工位座的表面做了硬质阳极氧化处理，耐磨性能优异，长期放置载具也不会出现表面刮花、定位精度下降的问题，转盘边缘做了倒圆角处理，避免作业人员调试时被锐边划伤。另外台面的透明材质选用高强度钢化玻璃或者聚碳酸酯材质，抗冲击性能满足常规工业场景的使用需求，即使工位上的工件意外坠落也不会砸裂台面，同时材质的化学稳定性好，接触常规的实验试剂、工业清洗剂也不会出现腐蚀发白的问题，适配不同行业的使用环境。
