多旋翼六角仿生无人飞行器结构设计

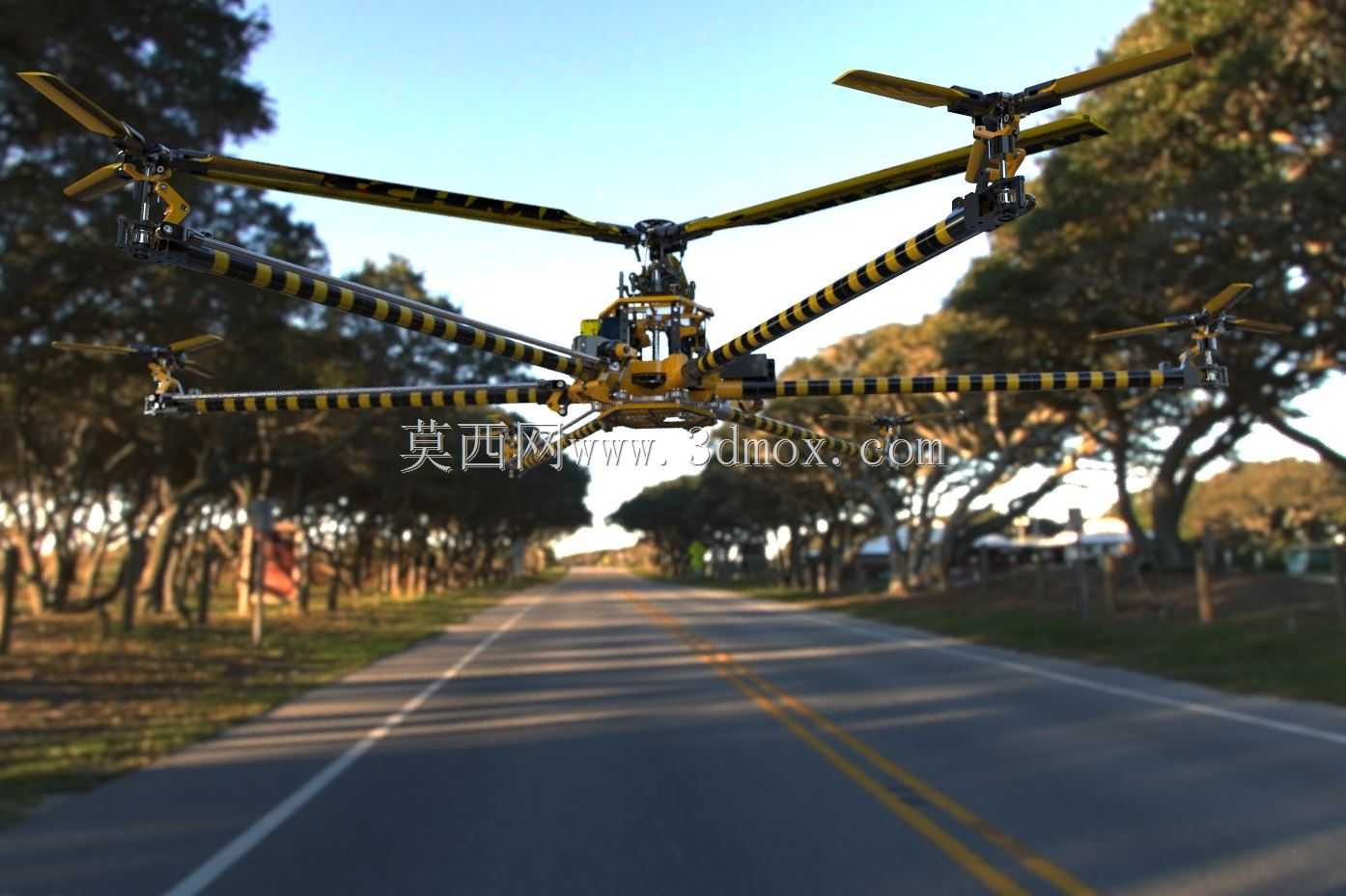

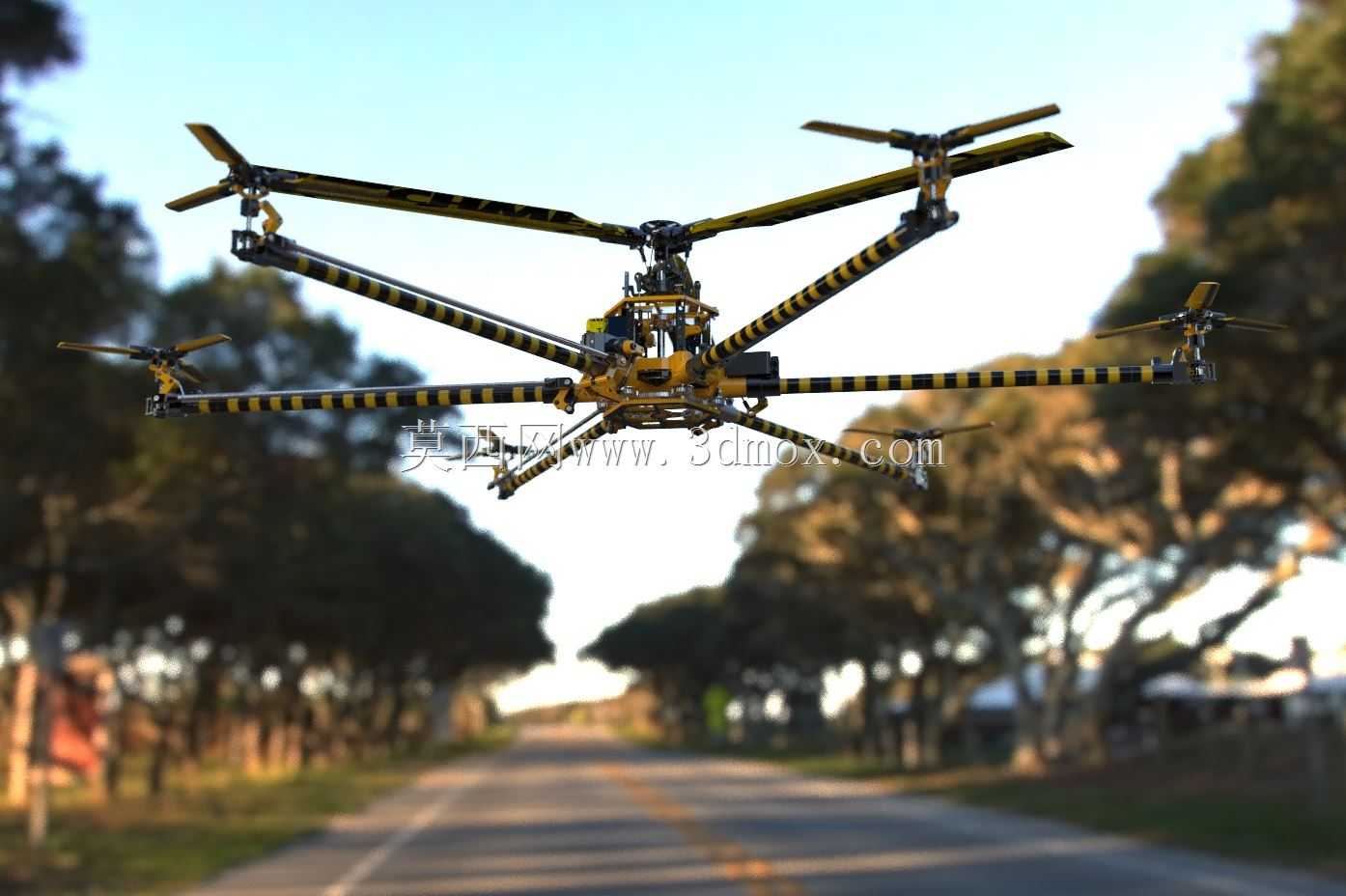

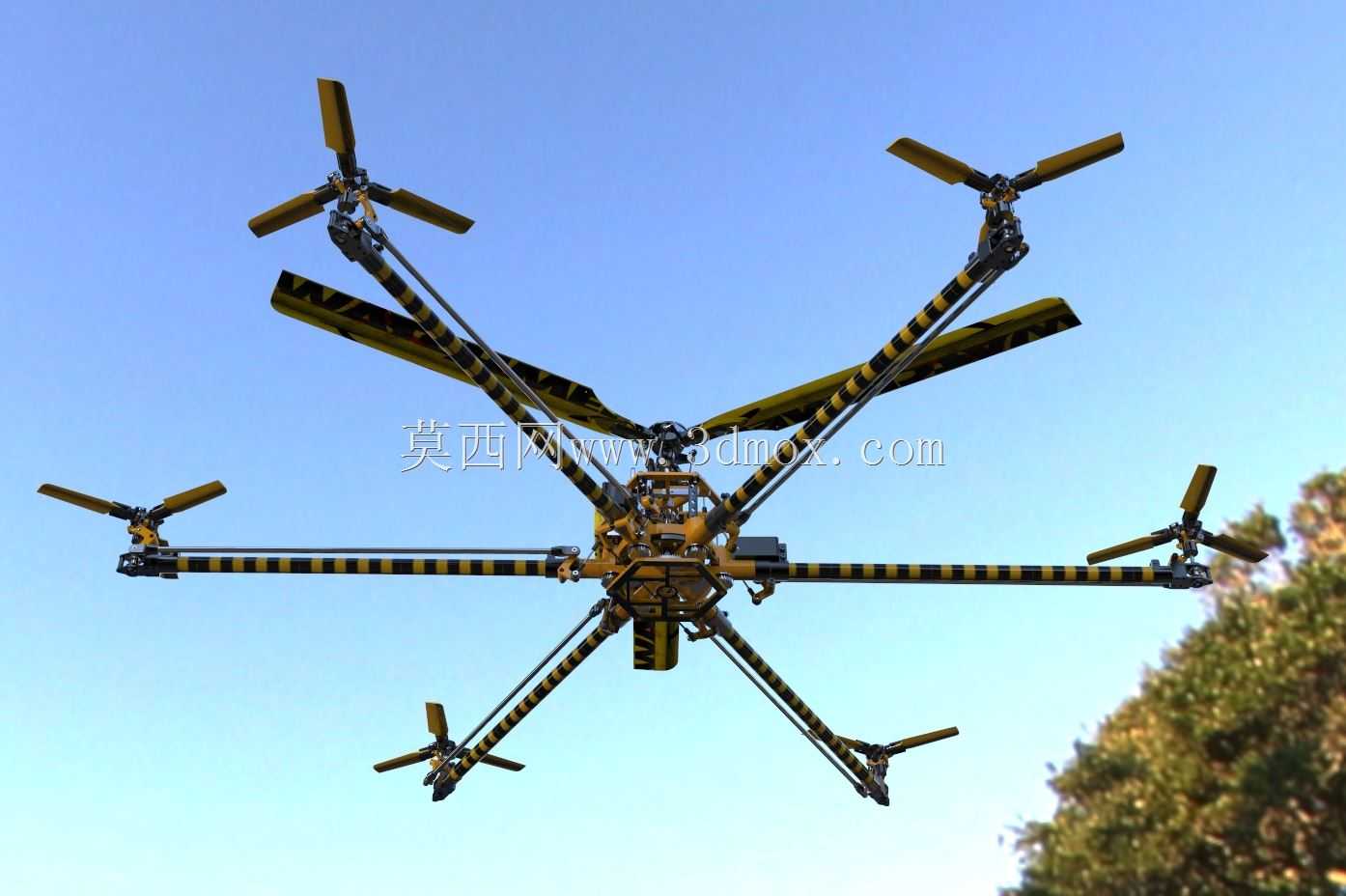

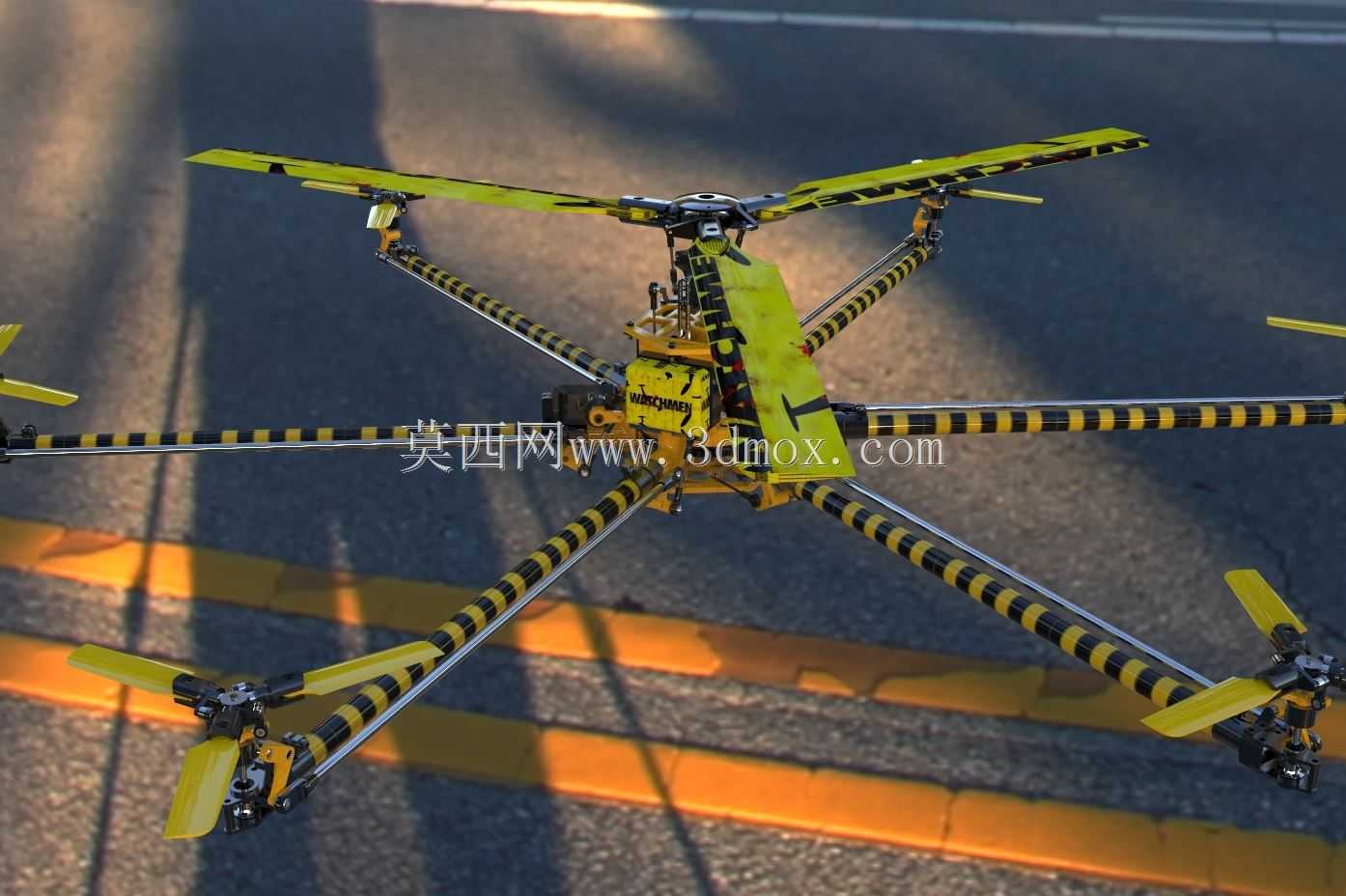

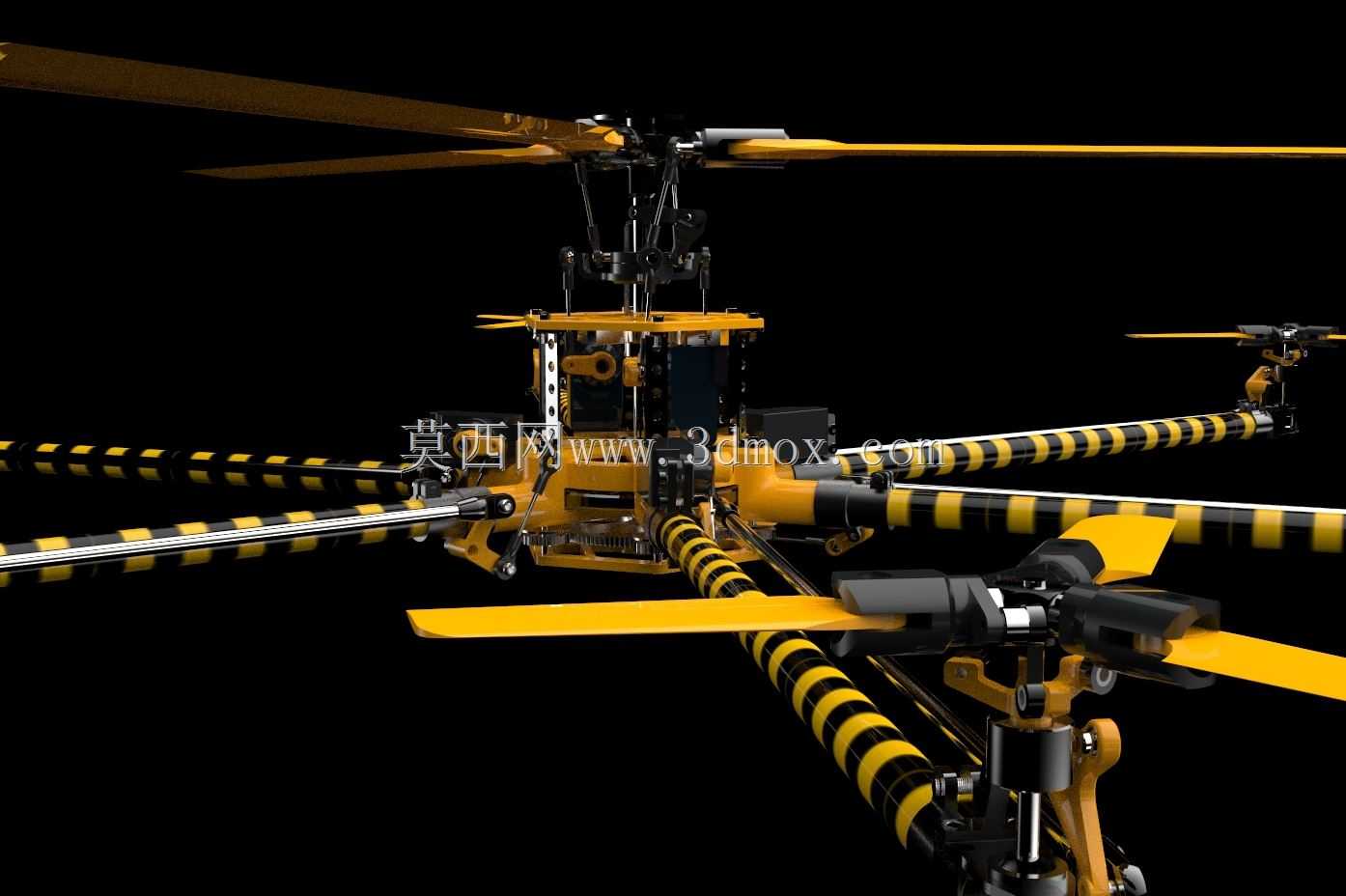

　　这款多旋翼六角构型的无人飞行器，在结构设计上采用了同轴共桨搭配六组延伸机臂的布局，区别于常规四旋翼的十字形机架，六组机臂沿中心主机座呈等角度辐射排布，每支机臂末端都设置独立的动力安装位，其中三组机臂搭载主升力旋翼，另外三组搭配姿态调整副旋翼，整体升力冗余度较常规四旋翼提升近40%，在单组动力单元出现故障时，剩余动力组仍可维持飞行器的姿态稳定，避免直接坠机，这一设计特性让它能够适配复杂的低空作业场景，包括狭窄巷道内的巡检、建筑外立面的近距离探测、林间植被的采样观测等常规四旋翼难以稳定作业的环境。

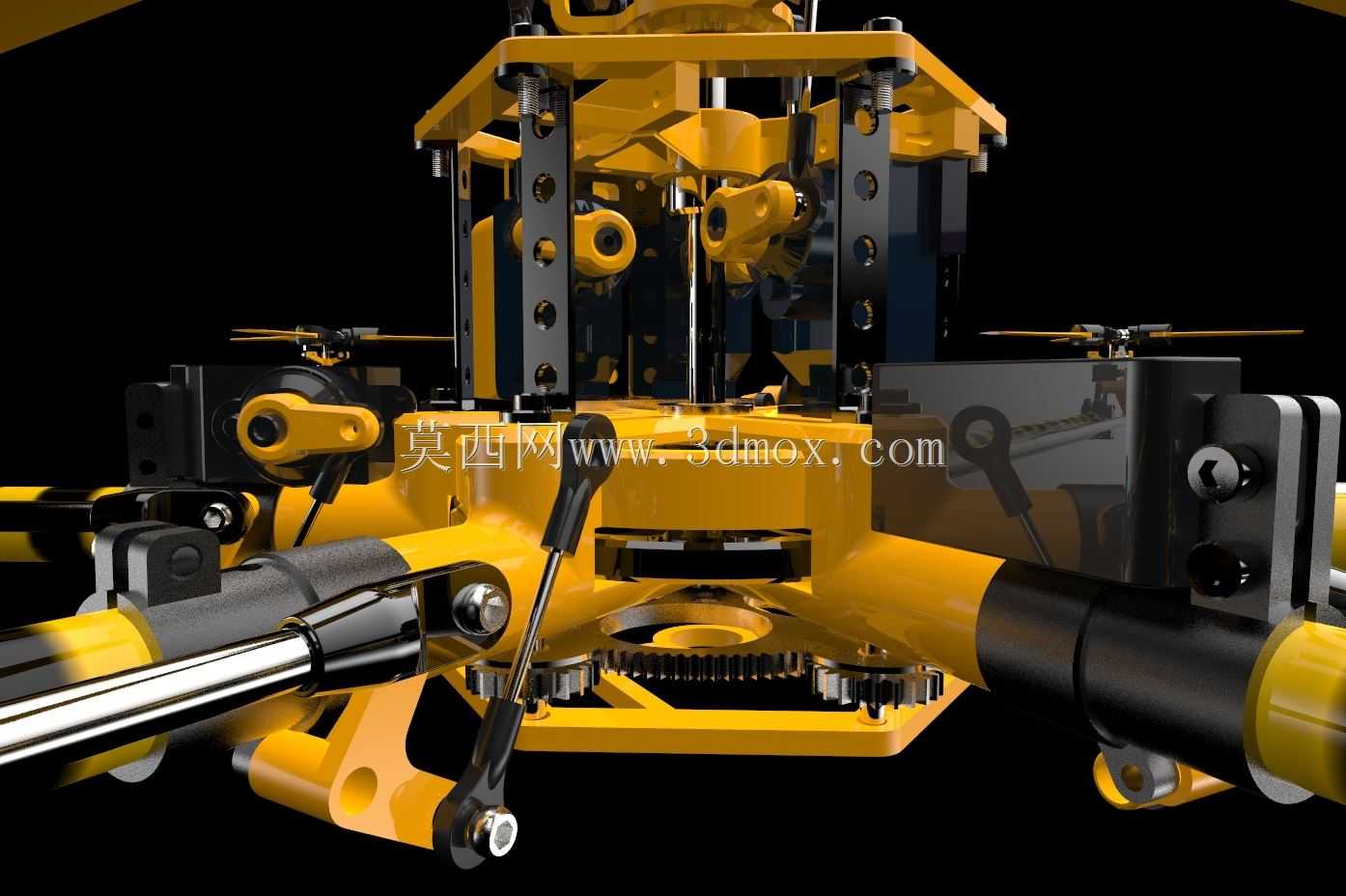

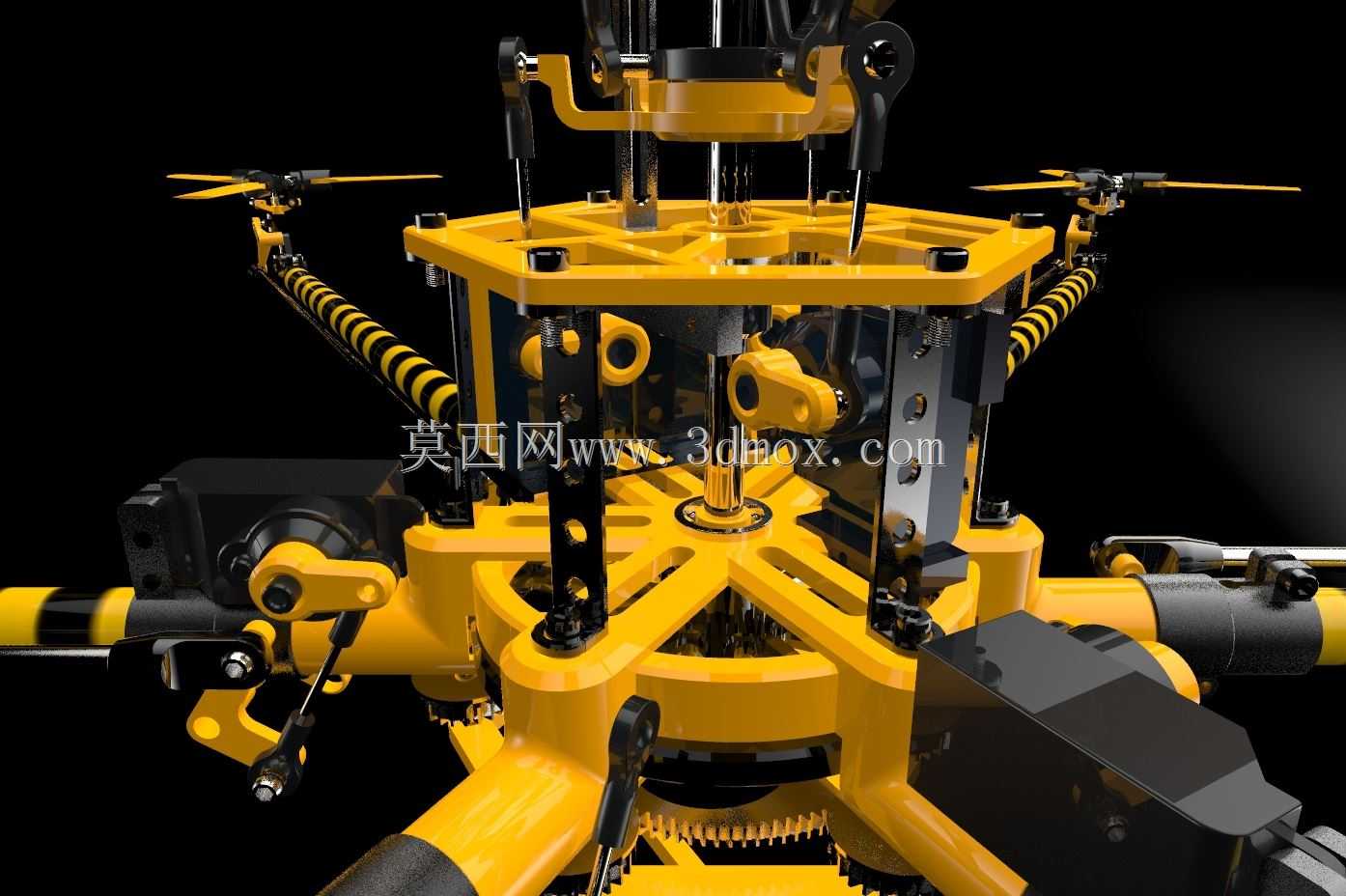

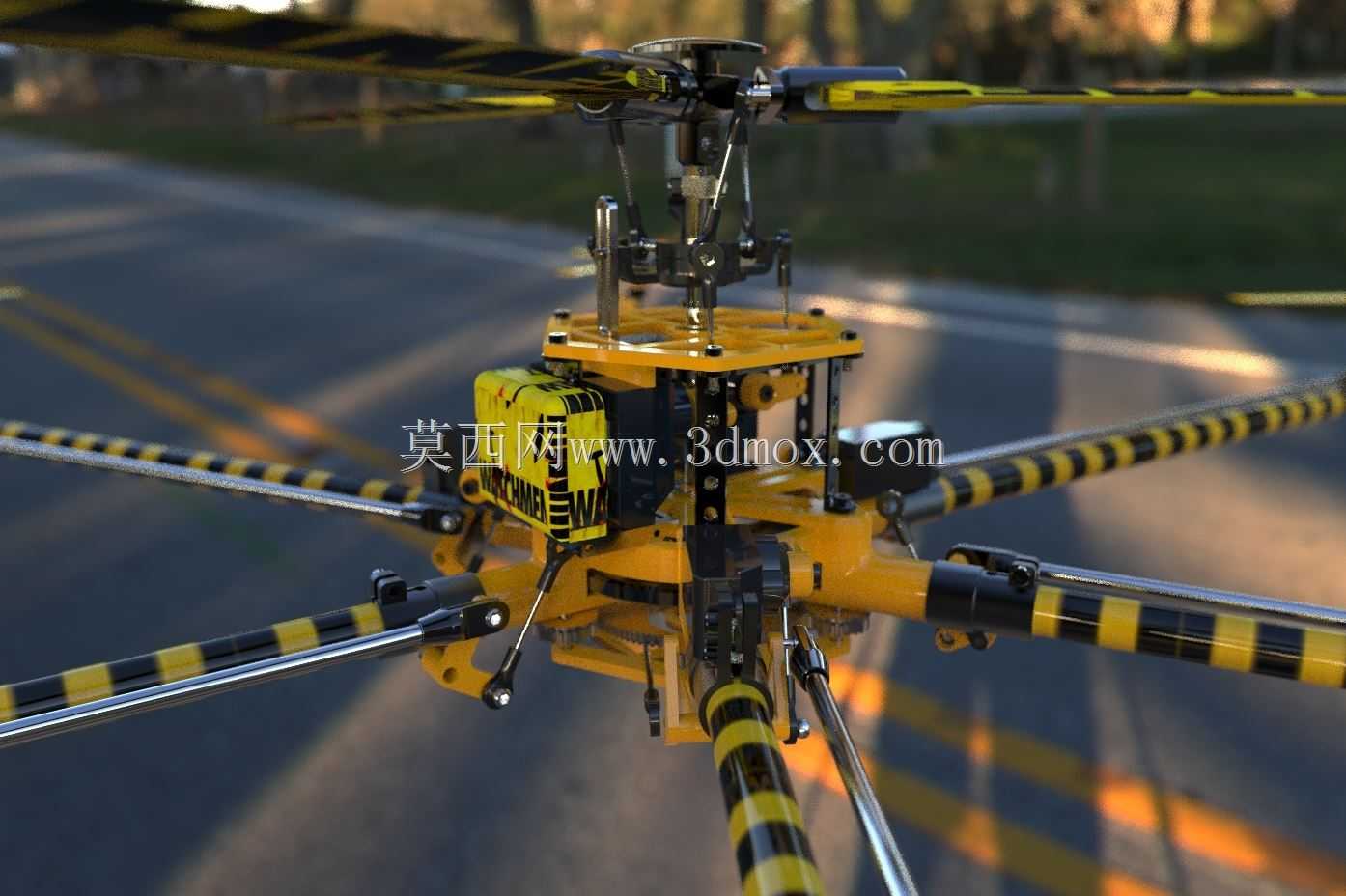

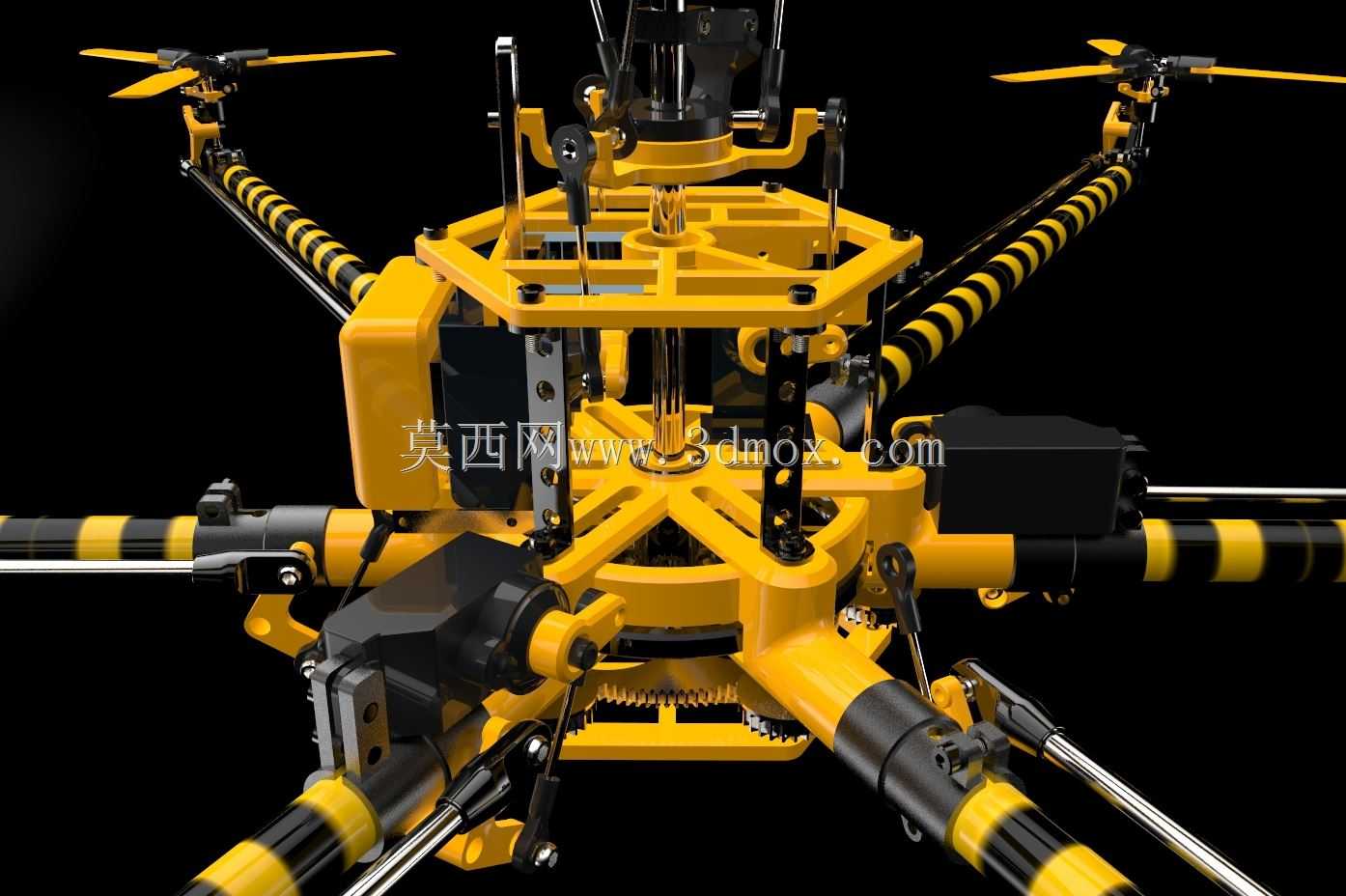

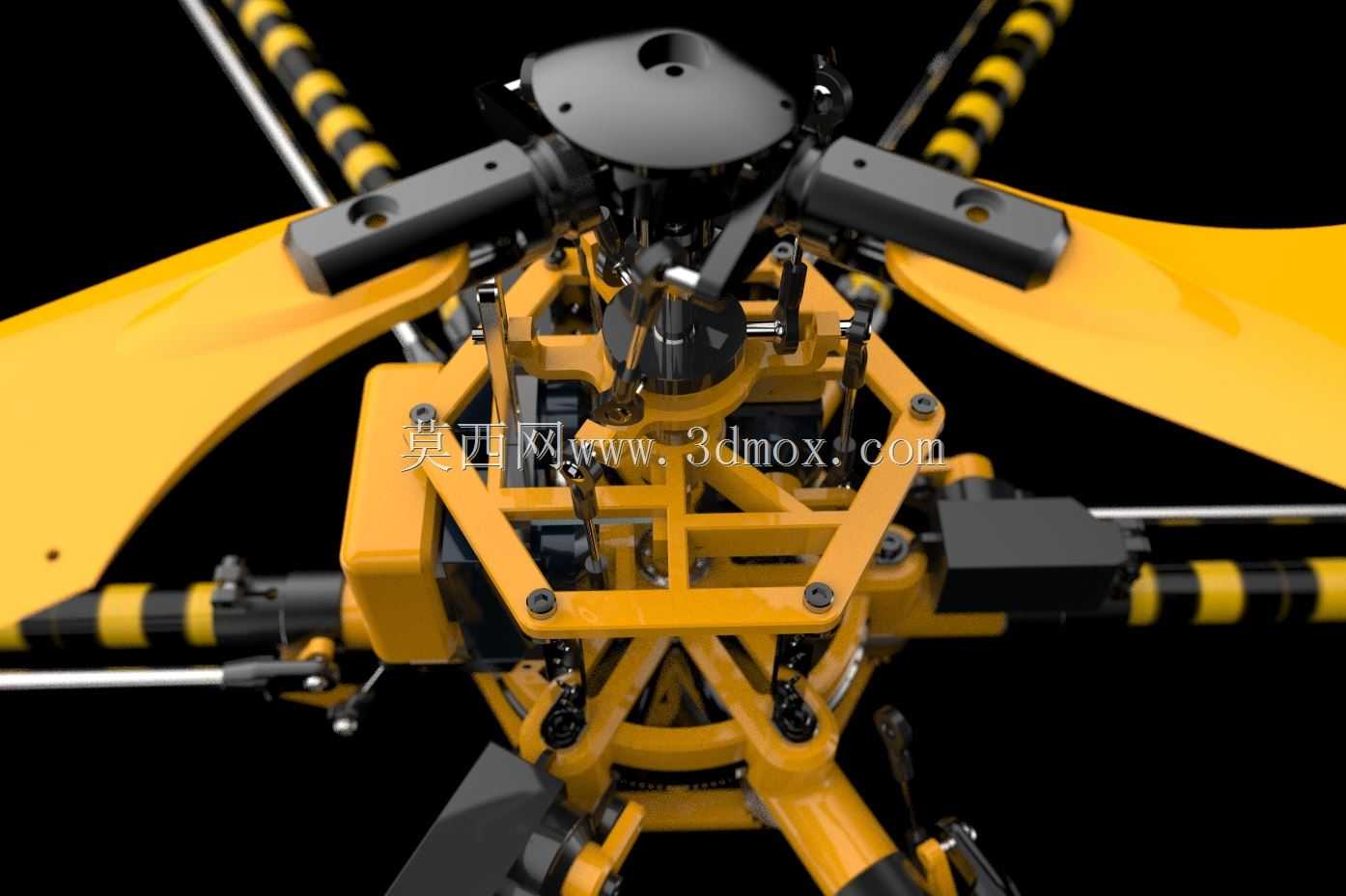

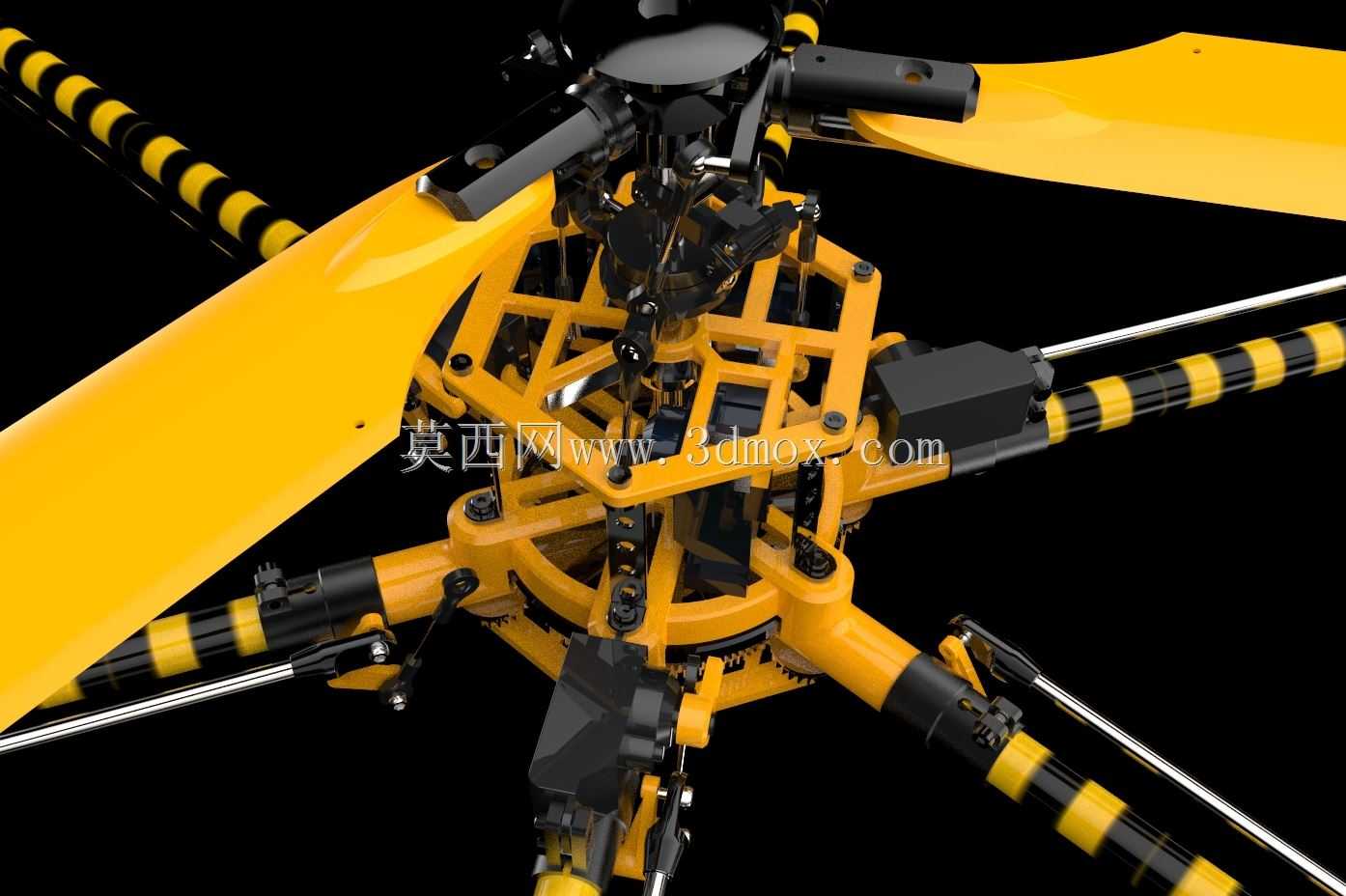

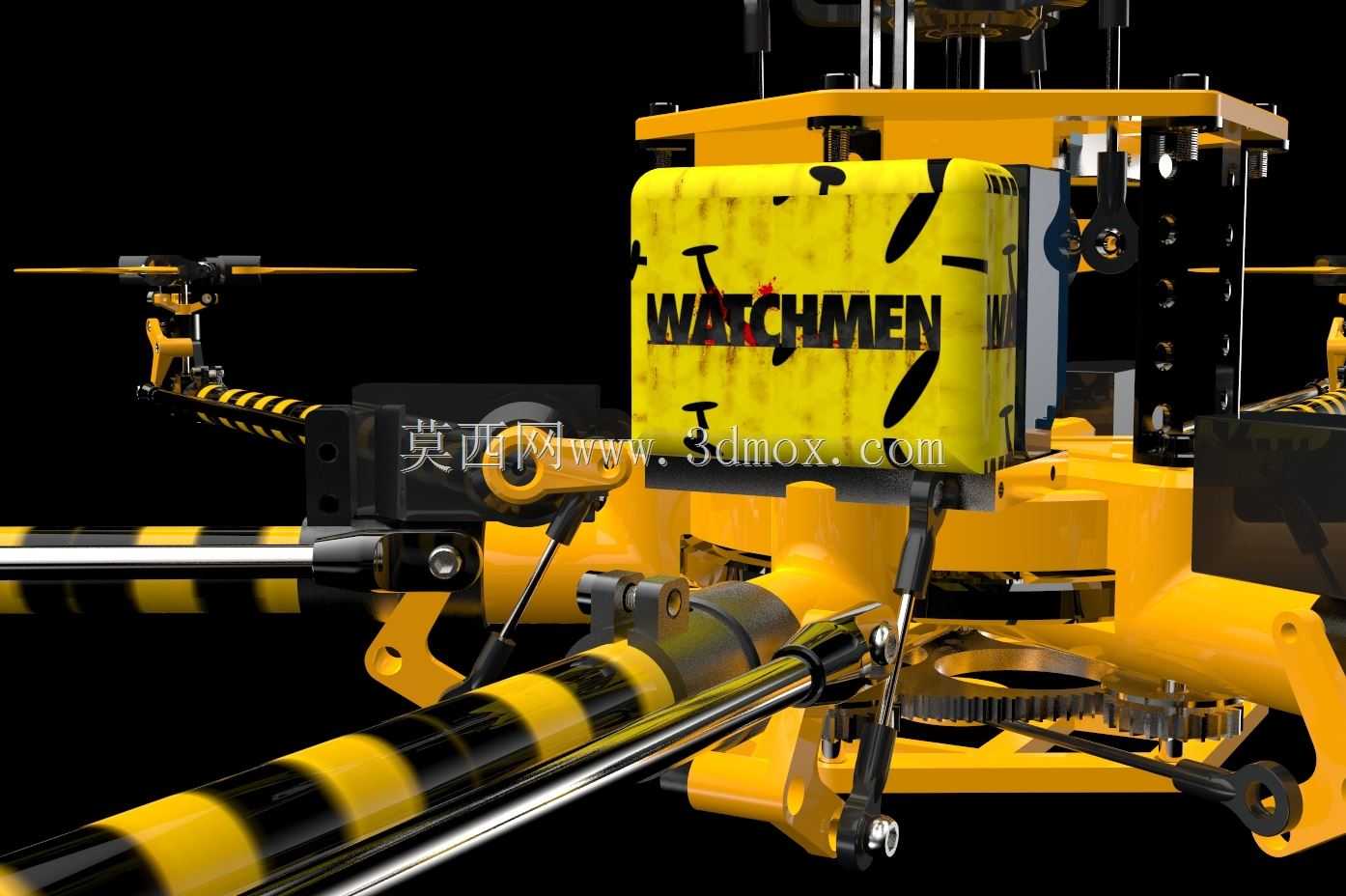

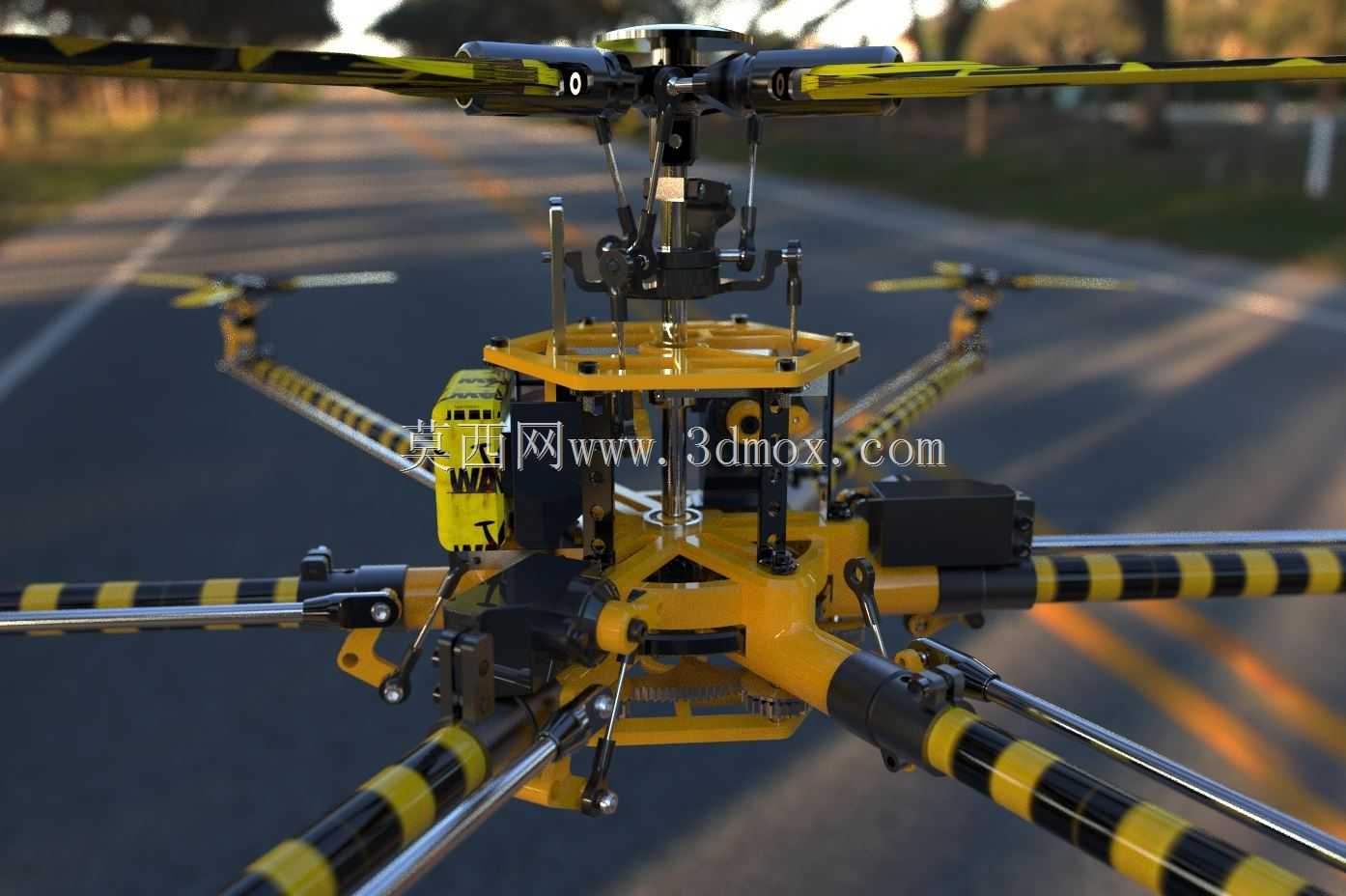

　　从结构细节来看，中心主机座采用分层堆叠的安装设计，最上层为飞控模块安装仓，预留了标准的传感器安装孔位，可直接搭载气压计、GPS模块、视觉识别摄像头等通用航电配件，仓体周边设计有走线槽，所有动力线与信号线都可沿机臂内部的中空通道排布，避免线材外露在飞行过程中被气流吹动产生震颤，也能减少线材与旋翼的干涉风险。中层为电源安装位，设置了可调节的绑带固定结构，能够适配不同容量的锂聚合物电池，安装位的重心与整机几何中心完全重合，更换不同重量电池时仅需微调飞控参数即可快速适配，不需要额外调整配重块位置。下层为任务载荷挂载点，设计了标准的快拆卡扣结构，可快速更换高清摄像模块、小型抛投装置、气体检测传感器等不同作业配件，卡扣的锁紧力经过结构校核，在最大飞行速度下不会出现松脱，同时预留了减震球安装位，能够过滤飞行过程中的高频振动，保证挂载的摄像、检测设备采集数据的稳定性。

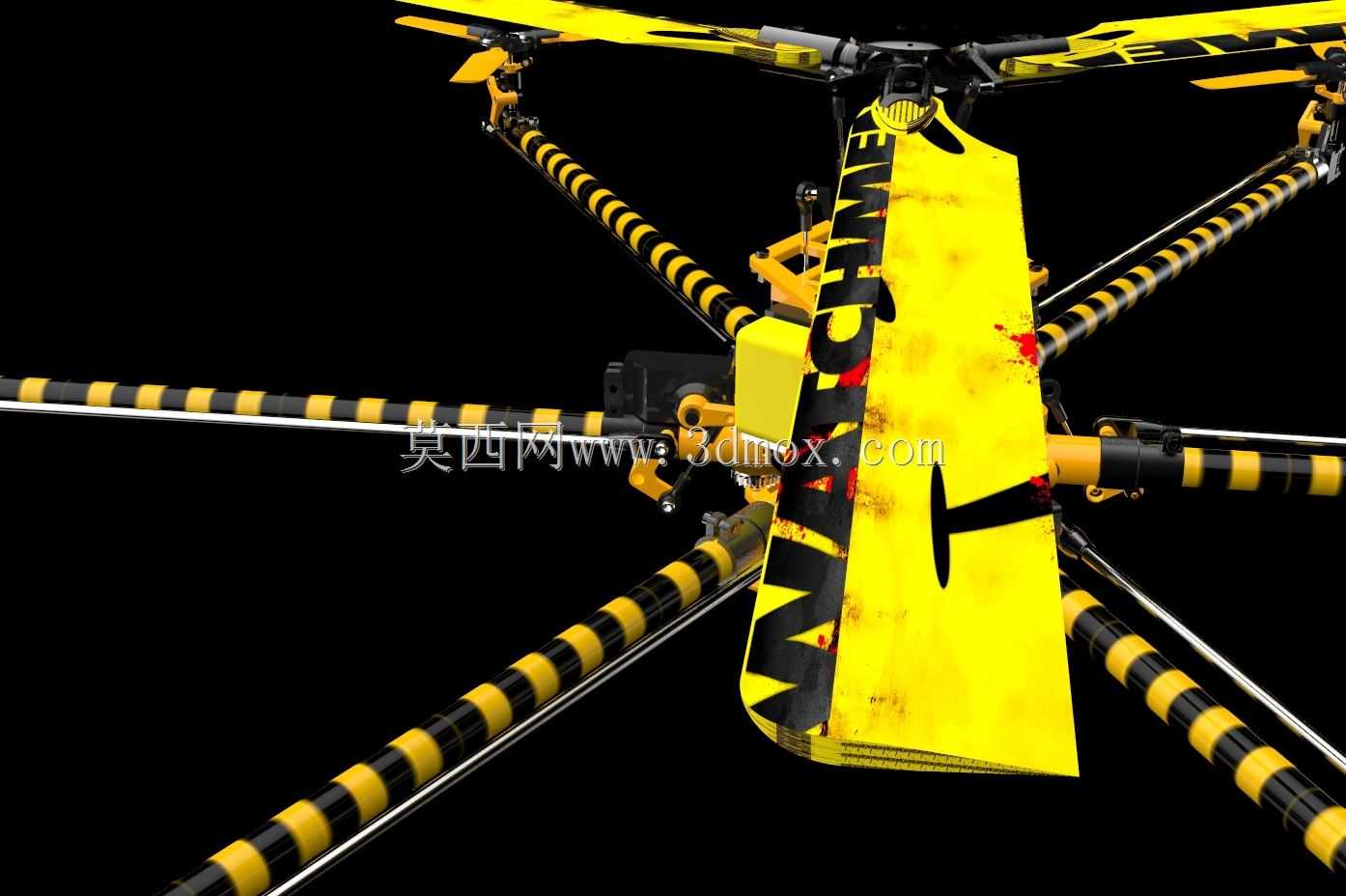

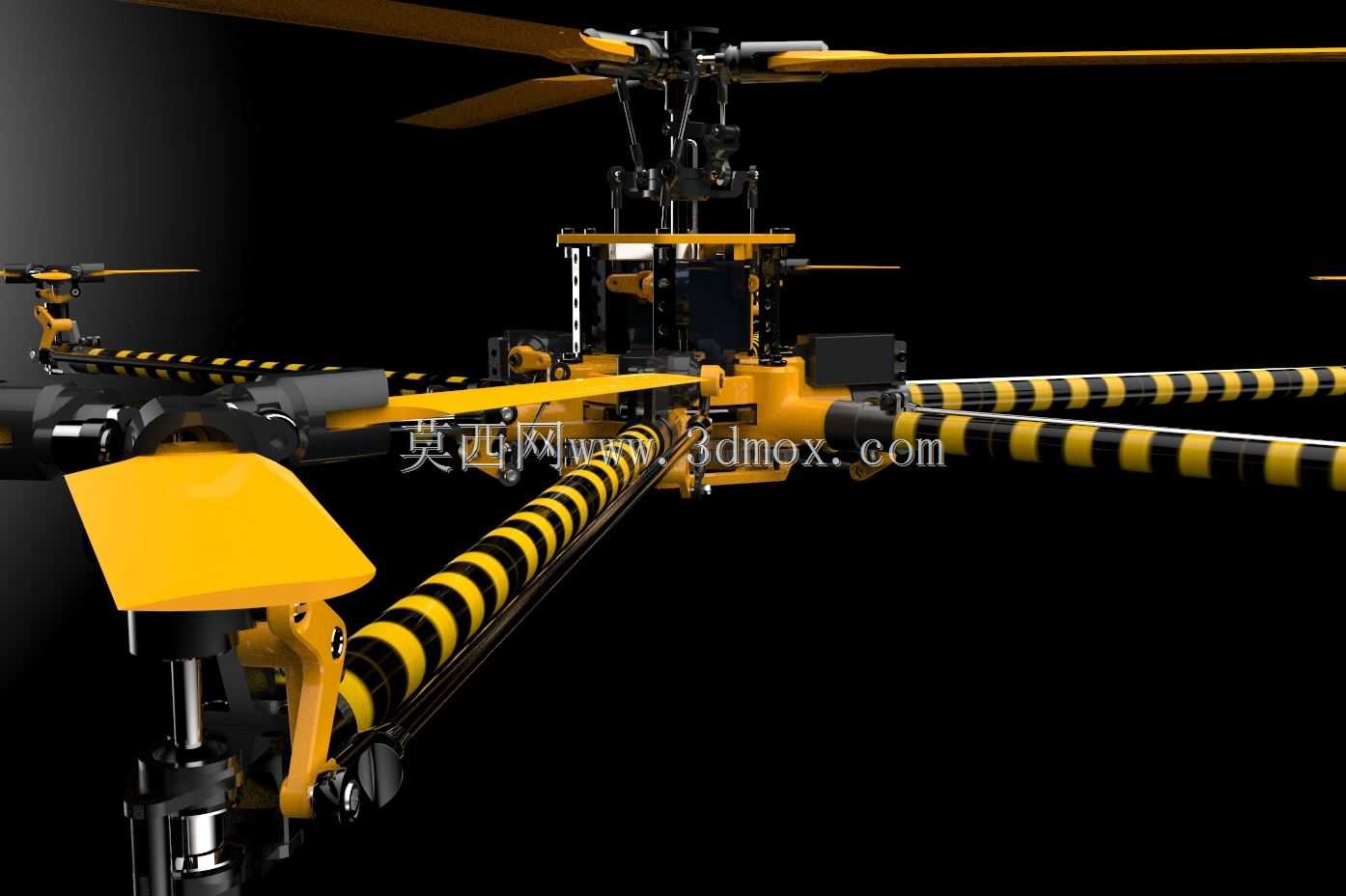

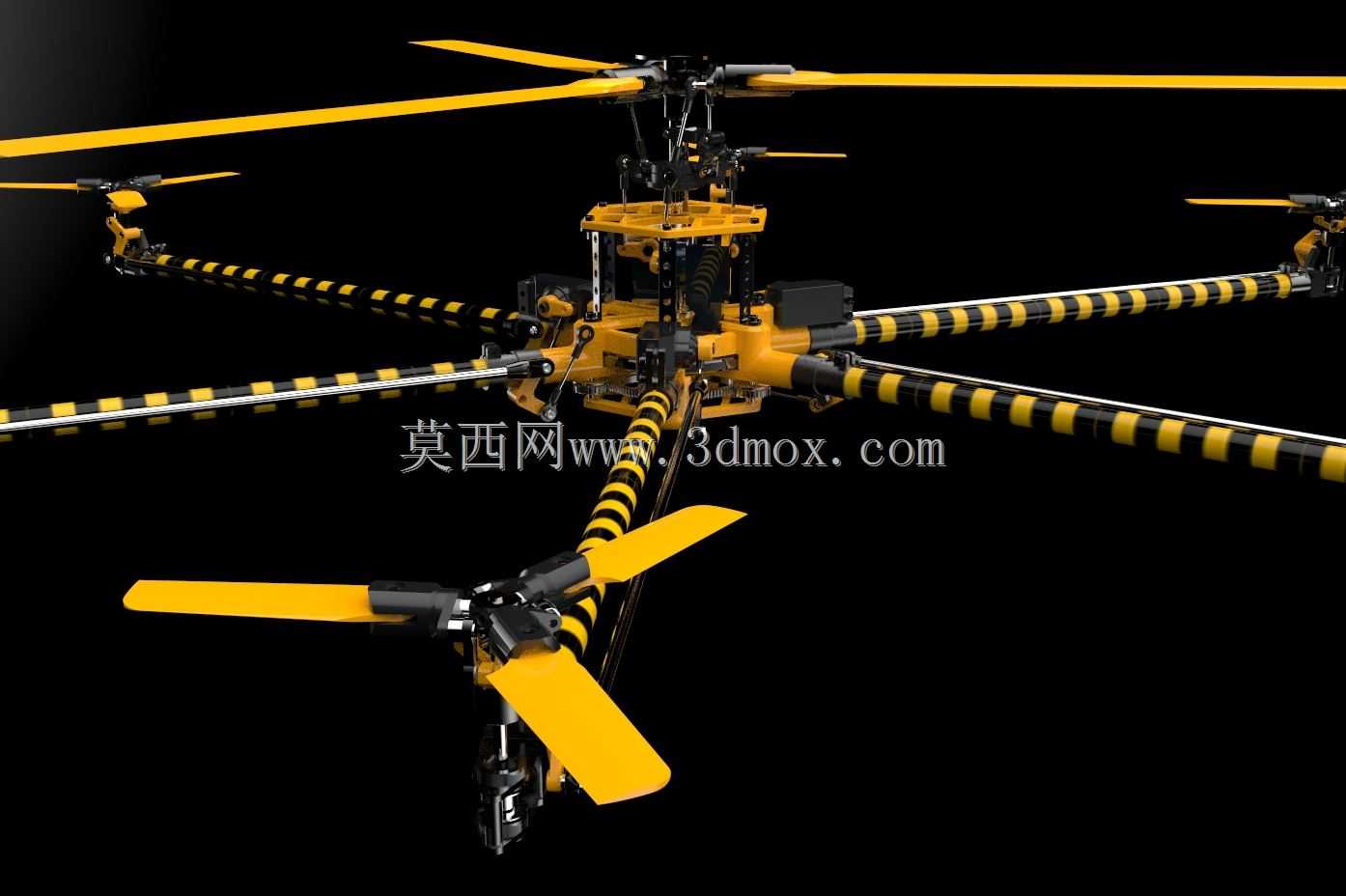

　　机臂部分采用碳纤维管与铝合金连接座组合的结构，机臂与中心主机座的连接位置设计了折叠锁紧机构，在非作业状态下可将六组机臂沿转轴折叠贴合主机座侧面，折叠后整体收纳尺寸仅为展开状态的35%，能够放入常规的设备收纳箱中运输，锁紧机构采用偏心凸轮式锁止结构，锁止后机臂的连接间隙小于0.1mm，不会在飞行过程中出现旷量导致的姿态偏移。每支机臂上都设计了可调节的起落架安装位，起落架支脚采用弹性ABS材质，在硬着陆时能够吸收大部分冲击能量，避免冲击力直接传递到主机座内部的精密航电部件，支脚的高度可根据挂载任务载荷的尺寸进行调整，保证挂载的设备在起降过程中不会与地面发生剐蹭。

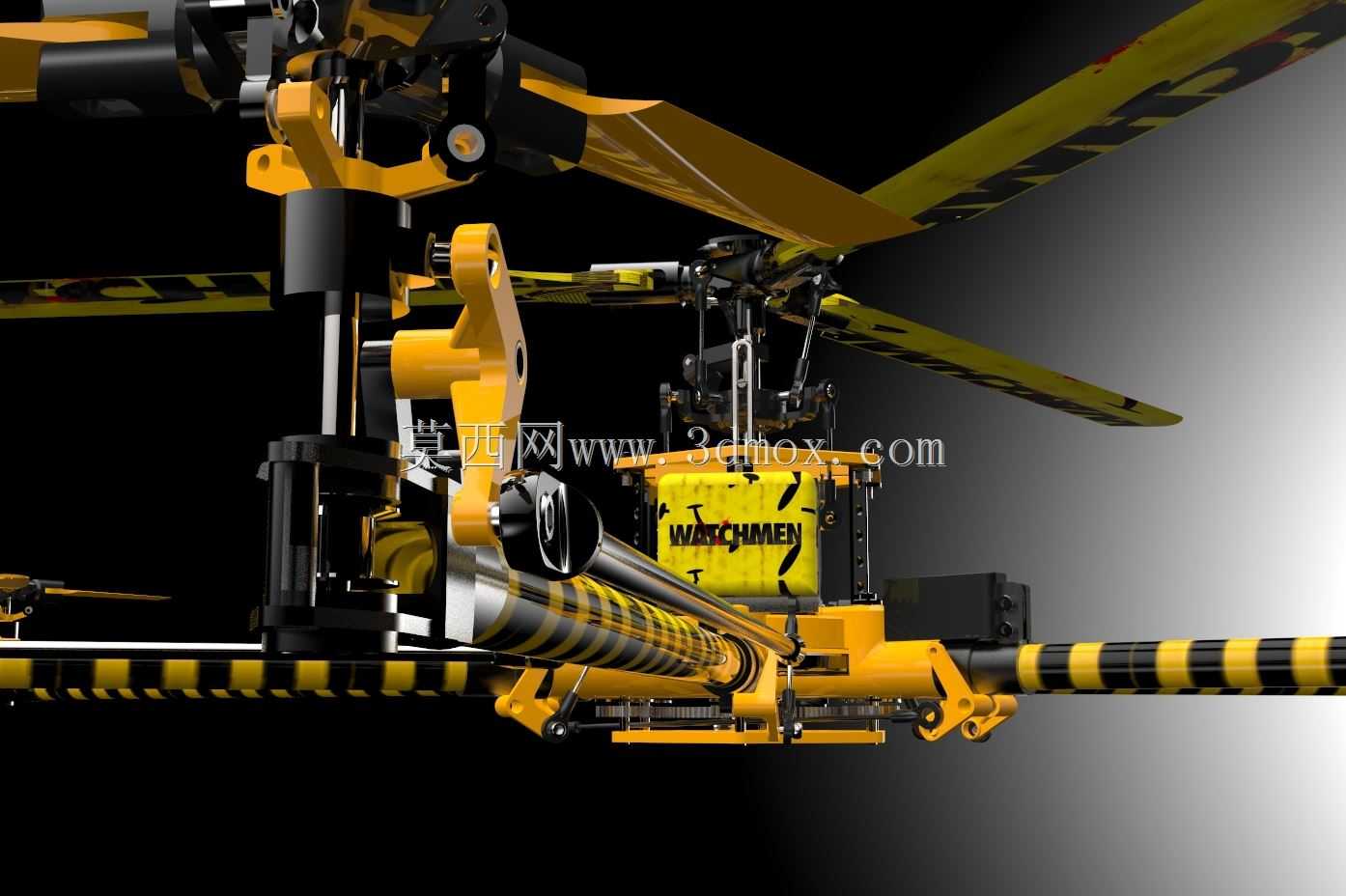

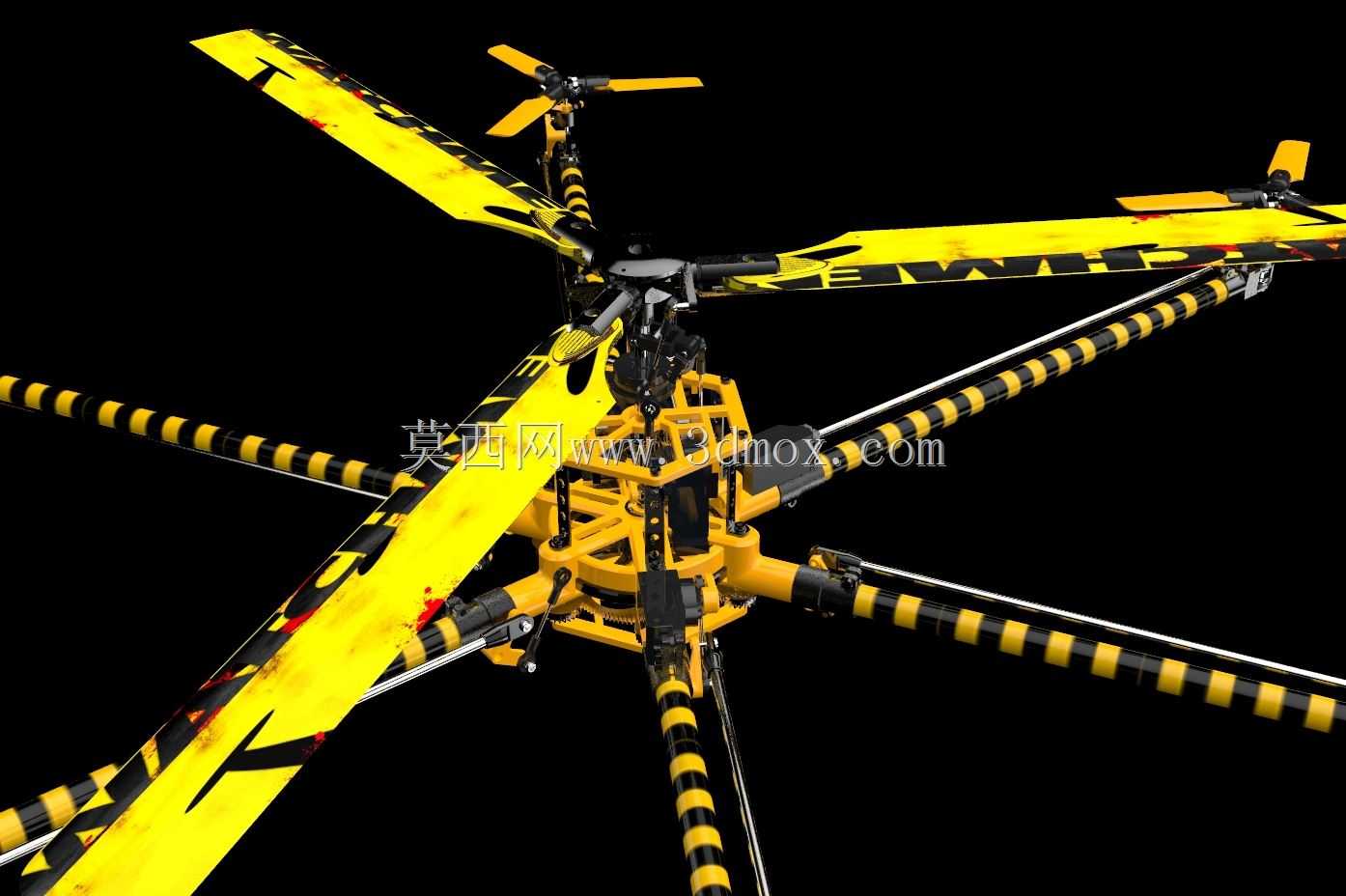

　　旋翼部分采用大螺距碳纤维螺旋桨，桨叶的翼型经过低速气动优化，在低空紊流环境下能够维持稳定的升力输出，桨尖做了切角处理，能够降低飞行过程中的翼尖涡流噪声，同时减少桨尖的气动震颤。主旋翼与副旋翼的转向采用正反桨交错排布的设计，抵消旋翼旋转产生的反扭矩，不需要额外设置尾桨结构，进一步缩减了整机的结构尺寸。旋翼的动力电机安装座设计了散热鳍片结构，在长时间大拉力飞行时能够快速导出电机产生的热量，避免电机过热导致的动力衰减，安装座的角度可进行微小调整，在组装调试阶段可通过微调电机倾角来优化整机的飞行稳定性，降低飞控的校准难度。

　　这款飞行器的结构设计还充分考虑了户外作业的防护需求，所有电子元件的安装位置都做了防水胶圈密封设计，能够在小雨天气下正常作业，机臂表面贴有高辨识度的警示标识，在低空作业时能够让地面人员清晰观察到飞行器的位置，避免发生碰撞事故。机身的整体结构重量控制在1.2kg以内，搭配4S锂电池时最大起飞重量可达3.5kg，有效载荷重量超过1kg，能够满足绝大多数低空巡检、探测类作业的载荷需求。在结构强度校核阶段，所有连接部位都经过了1.5倍最大起飞重量的拉力测试，机臂的抗扭刚度能够承受5级侧风下的气动载荷，在复杂气象条件下仍能维持稳定的飞行姿态。

　　从实际应用场景来看，这款六旋翼构型的飞行器除了常规的航拍、巡检作业外，还可搭载小型声波驱散装置，在应急处置场景中完成近距离的警示、驱散作业，这也是其结构设计中预留大载荷挂载能力的原因之一，相较于常规的小型航拍无人机，它的动力冗余更高，抗风能力更强，能够在城市楼宇间的乱流环境中稳定悬停，完成近距离的作业任务。在组装维护方面，整机的所有连接部件都采用标准件，易损的桨叶、电机等部件都可快速更换，不需要特殊的定制工具，户外作业时可携带备用配件快速完成故障修复，减少作业等待时间。
