批量钻削平板用槽式夹紧定位夹具

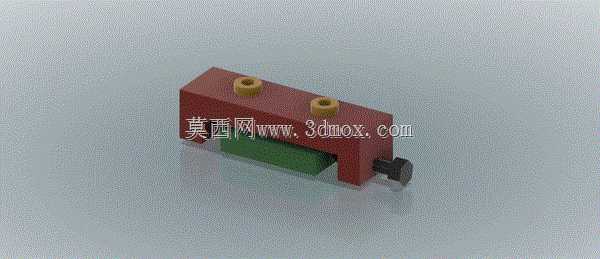

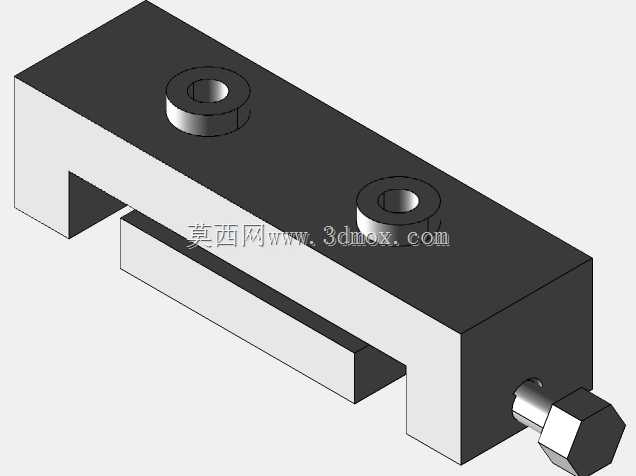

　　在中小零件批量机加工场景里，平板类工件的钻削工序一直是效率管控的关键节点——这类工件往往厚度薄、装夹易变形，若采用通用台虎钳夹持，不仅找正定位耗时长，批量加工时还容易出现孔位偏移、工件翘曲的问题，这款槽式夹紧定位夹具正是针对该类工况开发的工序专用工装。从结构逻辑来看，主体采用长条形槽式基座作为承载核心，基座下方开出通槽结构，可直接跨放在待加工平板的待钻孔位两侧，避免钻削行程中刀具与工装发生干涉，基座顶面设置两个同轴的沉头安装孔，用于将整个夹具固定在钻床工作台或者专用工装底板上，安装孔的沉头深度经过匹配设计，可容纳内六角圆柱头螺钉的头部，保证基座顶面无凸起，不会干扰工件装拆与刀具进给路径。基座侧端集成了螺钉夹紧组件，

　　拧紧端部的六角头螺钉时，螺钉端部会顶紧待加工平板的侧边，配合通槽的上沿限位面，将平板牢牢压合在槽体的定位基准面上，这种侧顶夹紧的方式不会在平板的待加工表面留下压痕，也不会覆盖待钻孔的加工区域，相比从上往下压紧的压板结构，能减少装夹时的避让操作，单次装夹可完成槽体覆盖范围内所有孔位的钻削加工。夹具上配套的钻套采用过盈配合嵌装在基座对应的安装位中，钻套内孔与待加工孔的设计尺寸完全匹配，钻头进给时可直接沿着钻套内孔下行，无需每次加工前对刀找正，既能有效避免钻头入钻时的滑移偏斜，保证孔位的位置度公差，还能对钻头起到导向支撑作用，减少细长钻头钻削时的振颤，提升孔壁的加工质量，延长刀具使用寿命。在实际批量生产排布中，该夹具的安装边界经过优化，

　　长条形的基座轮廓可适配多工位并排布置，同一钻床工作台上可同时安装多套同规格夹具，操作人员完成一件工件的钻削后，可直接操作下一个工位的夹具进行加工，配合快换钻套结构，可快速切换不同孔径的钻削工序，无需重新拆装调整夹具整体位置。设计过程中重点考量了装夹的定位基准统一问题，通槽的上限位面与侧夹紧面的垂直度公差控制在0.02mm以内，保证平板装夹后待加工面与钻头进给方向完全垂直，避免出现斜孔问题；夹紧螺钉的轴线与槽体定位面平行，夹紧力方向沿平板平面传导，不会对薄平板产生垂直方向的分力导致工件翘曲变形。针对不同厚度的平板工件，该夹具的通槽高度预留了足够的适配空间，可通过在槽内加装调整垫片的方式，适配3mm到15mm厚度范围内的平板钻削加工，

　　无需更换夹具主体，大幅降低了多品种小批量生产中的工装投入成本。日常使用维护时，只需定期清理钻套内孔的切屑残留，在夹紧螺钉的螺纹段涂抹少量润滑脂防止锈蚀，即可保证长期使用的精度稳定性，钻套出现磨损后可直接从基座中敲出更换，维护成本极低。在轮毂电机相关零部件的平板类结构件加工中，这类夹具可覆盖端盖安装孔、接线孔等多类平板孔系的钻削工序，相比通用装夹方式，单工序装夹找正时间可缩短70%以上，批量加工的孔位一致性可稳定控制在0.05mm公差范围内，完全满足批量生产的工艺要求。
