建筑暖通空调外机安装承载结构设计

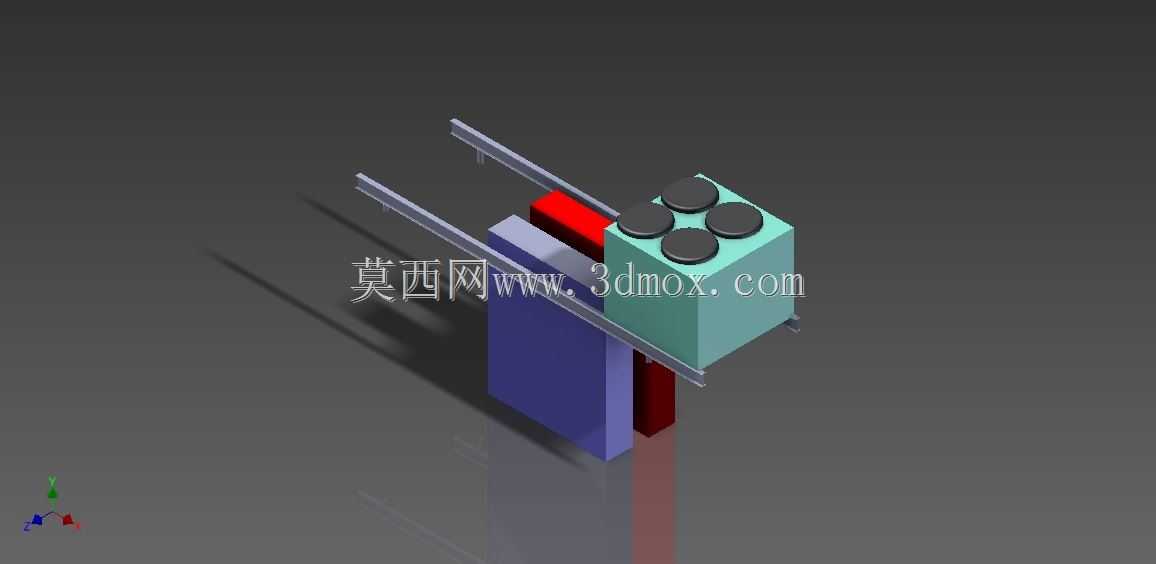

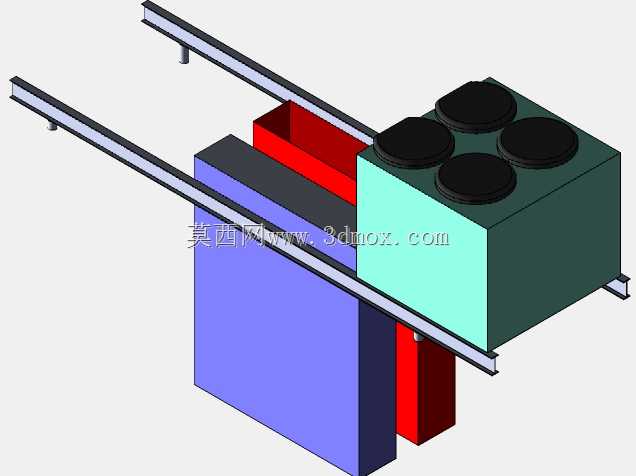

　　在商用建筑暖通系统改造与新建项目中，大吨位空调外机的安装承载结构一直是现场施工与前期设计的核心衔接点，本次设计针对六吨级暖通空调外机的建筑侧装场景，从载荷传递、安装边界、现场适配性多个维度完成结构方案的三维落地。不同于常规家用空调的壁挂支架，六吨级设备的承载结构首先要解决的是竖向载荷的均匀分散问题，设计过程中优先采用双平行纵向导轨作为主承载梁，导轨截面选型经过抗弯模量校核，能够将设备运行过程中的静载荷、振动动载荷均匀传递到建筑预埋的连接点位上，避免局部应力集中导致的建筑结构破损或者支架形变。从结构布局来看，承载支架采用分层承托的设计逻辑，主承载导轨延伸出建筑外立面的长度严格控制在设备安装所需的最小边界，

　　既保证外机与建筑墙面之间预留足够的散热通风间隙，也尽可能减少悬臂段的弯矩载荷，降低对建筑预埋连接点的强度要求。支架与建筑墙面的连接端设置了加厚的贴合垫板，垫板与墙面的接触面积经过计算，能够将支架传递的压应力分散到建筑墙体的可承载范围内，适配常见的混凝土外墙、砖混外墙的预埋安装要求。设备本体的固定结构采用模块化定位设计，对应空调外机底座的四个固定支脚设置了可微调的连接座，连接座上预留长圆孔调节余量，能够抵消现场施工预埋点位的位置误差，不需要在安装现场临时切割焊接支架，大幅降低高空作业的施工难度与安全风险。设计过程中充分考虑了空调外机的运行特性，设备运行时压缩机、风机产生的持续振动会通过支架传递到建筑墙体，

　　因此在设备与支架的连接位置预留了减振垫的安装空间，支架自身的结构固有频率经过调整，避开设备运行的振动频率区间，避免出现共振问题，减少振动噪音向建筑内部的传递。从安装边界来看，整套结构的竖向安装高度适配常规商用建筑外机位的层高要求，横向宽度匹配六吨级外机的底座尺寸，支架突出墙面的距离经过优化，既保证外机后侧冷凝器有足够的进风空间，也不会因为突出过多影响建筑外立面的整体观感，同时预留了后期设备维护的操作空间，检修人员可以沿着主承载导轨靠近设备，完成管路检修、滤芯更换等常规维护操作。结构的材质选型兼顾强度与耐候性，主承载部件采用常用的结构型钢，表面处理工艺适配户外高空的使用环境，能够耐受雨水、温差变化带来的腐蚀影响，

　　设计使用寿命与暖通空调设备的整机使用寿命匹配，不需要在设备使用周期内单独更换承载支架。在三维建模过程中，所有连接点位的螺栓规格、焊接要求都按照机械设计标准做了参数化建模，安装顺序按照现场高空作业的逻辑做了装配层级划分，施工人员可以直接参照三维模型的装配顺序完成支架预装、现场固定、设备就位的全流程操作，减少现场施工的识图成本。不同于通用型的空调支架，这套结构专门针对大吨位侧装场景做了载荷冗余设计，所有承载部件的安全系数都满足户外起重安装的相关规范要求，即使遇到极端大风天气，结构的抗倾覆、抗剪切能力也能保证设备固定的可靠性，避免高空坠物的安全隐患。设计时还考虑了冷媒管路、冷凝水管路的走线空间，在支架侧边预留了管路固定的卡扣点位，管路沿着支架侧边排布，不会与设备散热气流产生干涉，也让外立面的管路排布更加规整，减少风阻带来的管路晃动问题。
