电机驱动鼓风机组装结构三维设计

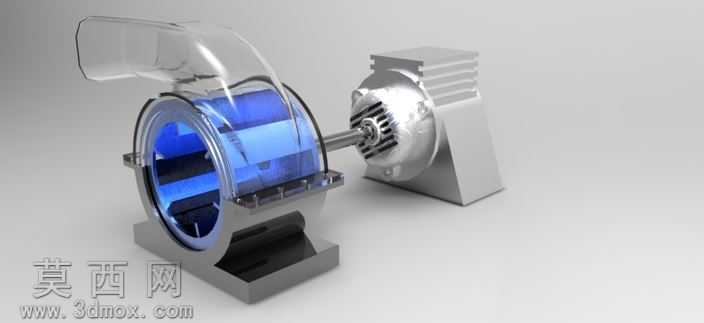

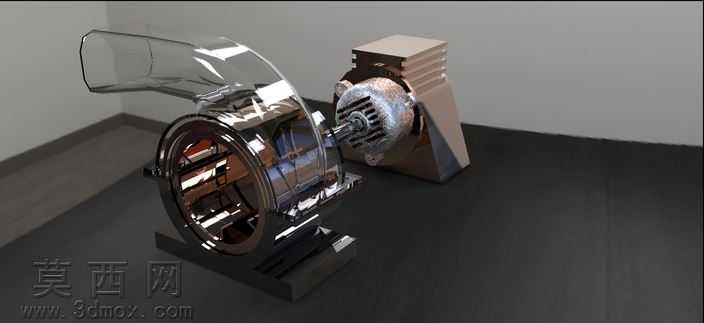

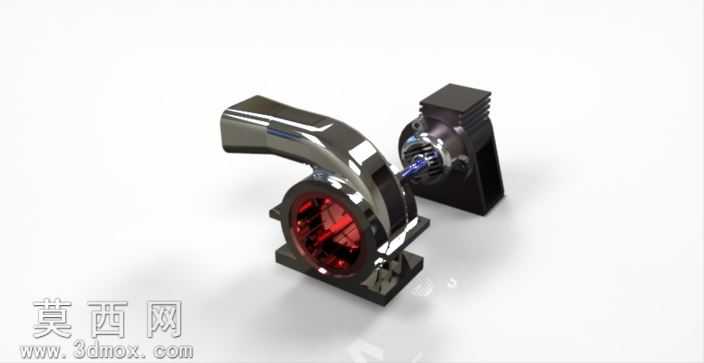

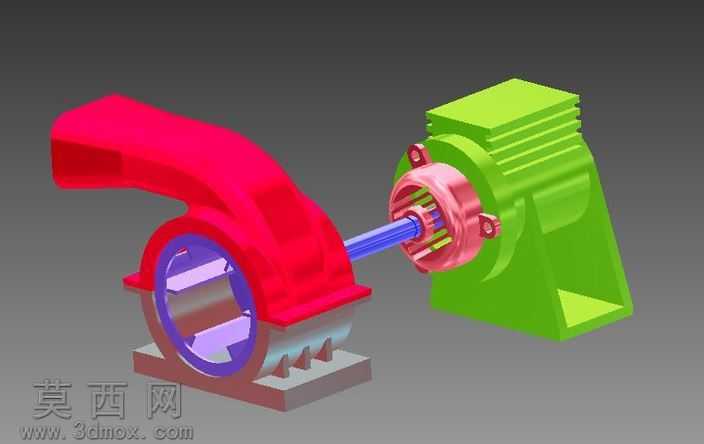

本作品为电机驱动鼓风机的完整组装三维设计，建模阶段采用Autodesk Inventor完成全参数化零件构建与装配约束，首先对鼓风机的蜗壳流道、叶轮腔体、安装基座进行独立零件建模，蜗壳部分采用曲面放样结合实体加厚的方式构建出符合流体走向的弧形流道结构，叶轮区域预留了与电机输出轴精准配合的轴孔定位结构，安装基座设计有对称的固定安装孔位，保障设备安装后的结构稳定性。电机部分的建模还原了散热鳍片外壳、输出轴端、接线腔体的细节结构，散热鳍片采用线性阵列特征快速生成等距排布的散热结构，输出轴与鼓风机叶轮的配合位置添加了同轴心、轴向端面贴合的装配约束，确保动力传输路径的同轴度精度。渲染阶段采用金属镀铬材质赋予蜗壳外表面，还原金属部件的高反光质感，叶轮内部区域采用半透明红色材质，直观展示内部腔体的结构形态，电机外壳采用哑光黑色工程塑料材质，与金属蜗壳形成鲜明的材质对比，场景中添加了柔和的环境光与定向补光，突出部件的轮廓细节与材质质感，同时添加了地面接触阴影增强模型的真实感。装配设计过程中遵循机械装配的工艺逻辑，先完成鼓风机蜗壳与叶轮、基座的子装配，再将电机组件通过轴孔配合、安装面贴合的约束与鼓风机主体完成总装，各零件之间预留了合理的装配间隙，避免出现运动干涉问题，整体结构完整还原了电机直驱式鼓风机的动力传递路径与流体输送结构，可用于机械结构教学、产品方案展示、装配工艺模拟等场景，模型各零件参数可编辑，能够根据实际工况需求调整蜗壳尺寸、电机功率匹配参数、安装孔位规格等内容，适配不同的应用场景需求。
