小松HD1500矿用自卸车斗结构设计

　　在露天矿山开采、大型土石方转运作业场景里，矿用自卸车的车斗是直接承接物料冲击、承载装载重量的核心结构部件，小松HD1500作为大吨位矿用运输设备，其配套的tolva车斗结构设计直接决定了整机的装载效率、使用寿命与作业可靠性。从实际作业工况来看，这类车斗需要直面爆破后粒径不均的矿石冲击，部分硬岩矿块的单次下落冲击力可达数十吨，同时还要承受装载时铲斗的剐蹭、运输过程中物料的持续磨损，以及卸料时物料与斗壁的高速摩擦，因此在结构设计阶段，就需要把抗冲击、耐磨损、低自重这几个核心需求放在首位。

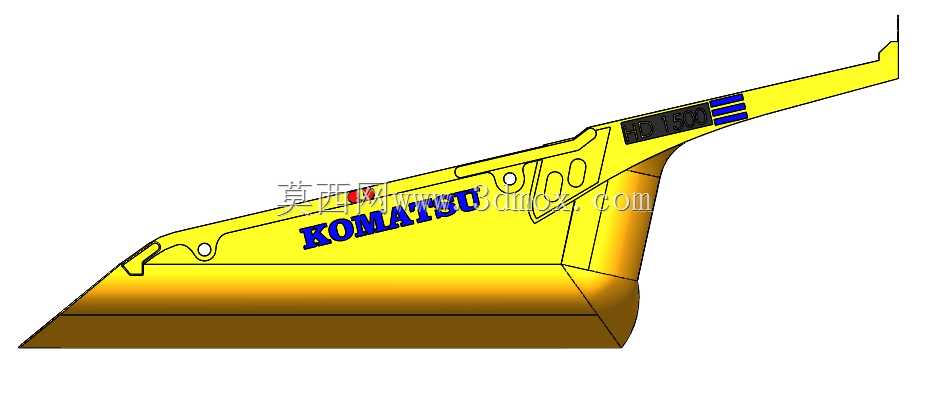

　　设计这款车斗时，首先要匹配HD1500车型的额定载重边界，车斗的有效容积需要和整车的承载能力、举升机构的推力参数完全适配，不能出现容积过大导致超载、或是容积过小浪费运力的情况。从外形轮廓来看，车斗整体采用前低后高的梯形截面设计，前部靠近驾驶室的位置做了内收的挡料结构，避免运输过程中物料向前洒落砸向驾驶室区域，后部的卸料尾板则做了向外延伸的导流斜面，卸料时物料可以顺着斜面快速滑落，减少残留。斗壁的板材厚度并非统一数值，在物料直接冲击的斗底中部、前部受料区域，采用了更厚的耐磨钢板材质，而侧面上部、尾部非直接冲击区域则适当降低板材厚度，在保证结构强度的前提下尽可能降低车斗自重，让更多的载重配额可以分配给运输物料，提升单次运输的经济效益。

　　车斗的加强筋布置也完全贴合受力路径，斗底沿车辆行驶方向布置了纵向的主加强梁，和底盘的车架安装位直接对应，横向则间隔布置了多道加强筋，把大面的斗底板分割成多个小的受力单元，避免大块矿石冲击时出现板材大面积变形。侧面的加强筋则采用斜向布置的方式，既可以抵抗物料对侧帮的侧向挤压力，也能在举升卸料时分散斗体的扭转应力，避免举升过程中斗体出现形变开裂。和举升机构连接的铰接座位置，做了局部的加厚补强，铰接孔内预留了耐磨衬套的安装空间，日常维护时只需要更换衬套就可以恢复铰接精度，不需要整体更换车斗结构，大幅降低了矿山现场的维护成本。

　　从安装边界来看，这款车斗的底部安装支座的孔位间距、铰接点的高度尺寸完全匹配HD1500车型的底盘参数，不需要对原车的车架、举升油缸位置做任何改装就可以直接装配，前部的限位块位置也和原车的斗体限位结构对应，车辆行驶过程中车斗不会出现前后窜动。车斗的前缘高度、尾部的卸料角度也经过反复校核，保证和矿山常用的大型电铲、液压挖掘机的卸料高度匹配，装载时铲斗不需要过度抬升就可以把物料倒入斗内，同时举升卸料时，当举升油缸达到最大行程，斗体的倾斜角度可以保证粘性物料也能顺利滑出，不会出现粘斗堵料的情况。

　　实际作业中，这类车斗还需要考虑极端环境下的使用需求，比如在高寒矿区作业时，斗壁需要预留加热组件的安装位置，避免冬季物料冻结在斗壁上无法卸出；在高磨损的硬岩矿区，斗底和侧帮的易磨损区域预留了耐磨衬板的安装螺栓孔，用户可以根据磨损情况快速更换衬板，延长车斗的整体使用寿命。整个车斗的结构设计没有多余的冗余部件，所有的板材、加强结构都沿着实际受力路径布置，既满足了大吨位矿用运输的强度需求，也兼顾了维护便利性与运力效率，是重型矿用运输设备配套工作装置的典型设计思路。
