气动夹持工装运动仿真结构设计

　　这套夹持机构的三维结构，核心面向自动化产线的工件定位夹紧场景，在小型零部件装配、机加工上下料工位中，这类带平行夹爪的执行部件是衔接末端执行器与工件的核心结构。从结构组成来看，整套机构以气动驱动为动力源，前端的驱动缸体集成了进气接口与活塞传动结构，缸体输出端通过铰接连杆连接两侧的夹爪臂，夹爪臂中部设置回转销轴作为支点，形成杠杆式的力放大结构，当活塞伸出时，两侧夹爪同步向内收拢，实现对矩形截面工件的对中夹紧，活塞回缩时夹爪向外张开，释放工件完成取放流程。夹爪的夹持端面做了可拆卸的硬质垫块设计，垫块表面加工有防滑齿纹，既可以提升夹持摩擦力避免工件滑脱，也能在垫块磨损后快速更换，无需整体替换夹爪臂，降低工位维护成本。

　　整套机构的安装基准为底部的连接法兰，法兰上预留了四个均布的安装螺孔，可直接固定在工业机器人末端法兰或者直线滑台的移动滑座上，安装时需要保证夹爪的开合中心与设备的运动轴线重合，避免夹持时出现偏载导致工件定位偏差。从运动仿真的结果来看，夹爪的开合行程经过匹配设计，可兼容宽度在30mm至80mm区间的矩形工件，夹持力的传递路径经过铰接点的位置优化，在0.5MPa的常规供气压力下，单爪的夹持输出力可达120N，足以满足铝合金、塑料类小型工件的夹持需求，不会出现夹伤工件或者夹持力不足脱落的问题。在结构设计过程中，所有铰接位置都预留了轴承安装位，可加装自润滑铜套减少回转摩擦，提升机构长时间往复运动的使用寿命，夹爪臂的材质选用45号钢调质处理，

　　在保证结构强度的同时控制整体重量，整套机构不含安装底座的自重控制在1.2kg以内，不会给末端执行器带来过大的负载负担。机构的运动间隙经过仿真校核，夹爪开合全程无运动干涉，铰接点的间隙控制在0.02mm以内，保证重复夹持定位精度可控制在0.1mm范围内，满足自动化装配工位的定位精度要求。在实际产线应用中，这类夹持机构可搭配磁性开关检测活塞的伸出与回缩位置，给上位控制系统传递夹爪开合状态信号，实现整套取放料流程的自动化闭环控制，无需人工干预即可完成工件的抓取、转运、放置全流程动作。针对不同的工件外形，只需更换夹爪前端的垫块形状，即可适配圆形、异形截面工件的夹持需求，无需改动主体驱动与连杆结构，具备较强的工位适配性。

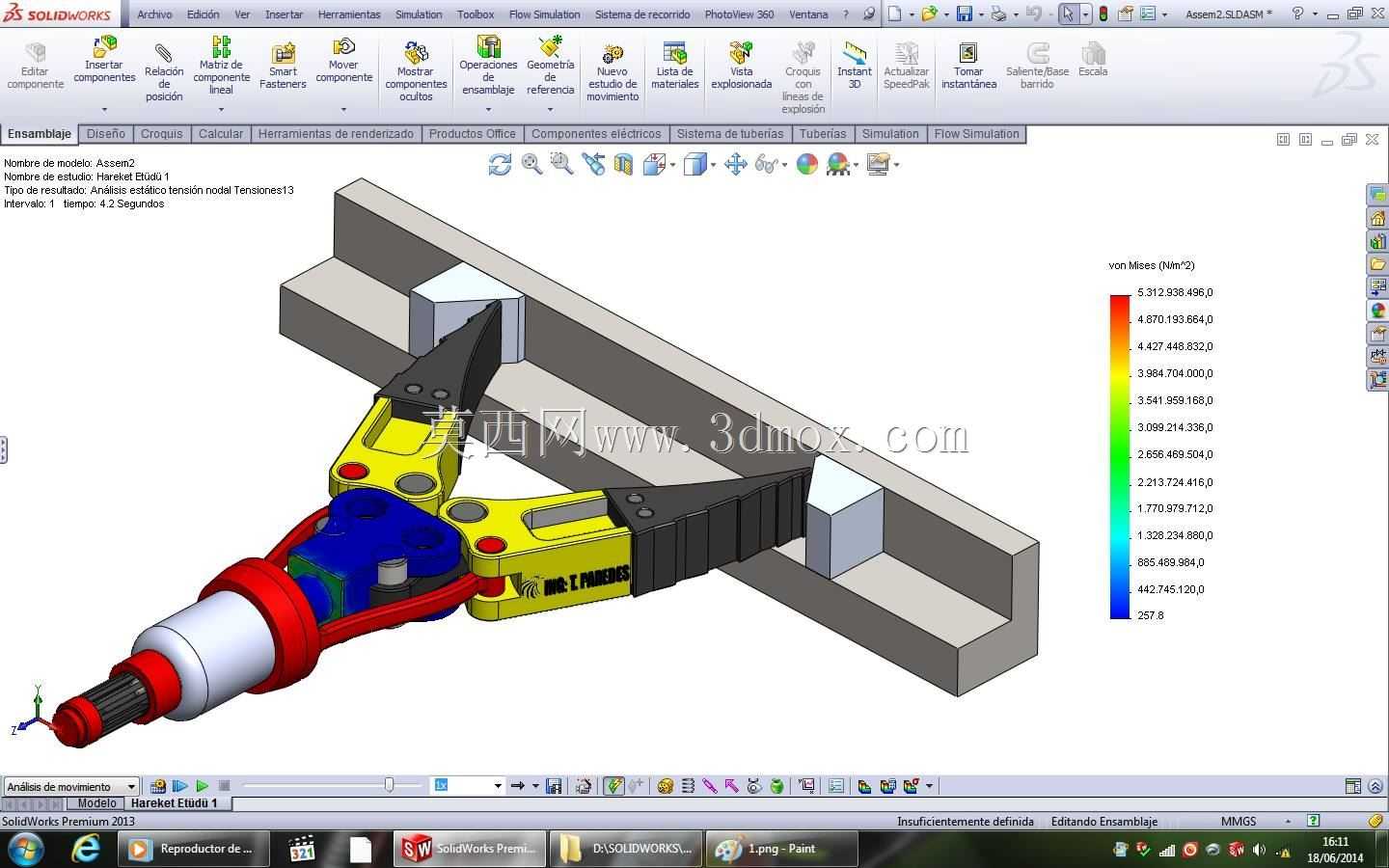

　　仿真过程中还对机构的受力状态做了校核，在最大夹持力输出状态下，夹爪臂的最大应力出现在回转销轴孔位置，应力值远低于材料的屈服强度，长期往复工作不会出现结构变形或者断裂的风险，驱动缸体的密封结构选型也匹配常规工厂气源的洁净度要求，可适应多粉尘、轻微油污的车间工作环境。
