感应功率传输系统Tx线圈匹配补偿电容器组

　　在非接触式感应功率传输系统的工程落地环节，高频链路的阻抗匹配与无功补偿直接决定整套系统的传输效率与运行稳定性，这款电容器组正是针对Tx发射线圈侧的高频工况开发的专用集成组件，主要承担发射回路的谐振匹配、无功功率补偿两大核心功能，从结构层面解决了分立电容安装零散、接线杂乱、高频寄生参数难以控制的工程痛点。从实际应用场景来看，这类电容器组多部署在无线充电基站、工业非接触供电轨道、水下非接触电能传输装置、旋转设备非接触供电单元的发射端机柜内，紧邻Tx线圈的功率输出端口安装，最大程度缩短高频大电流回路的走线长度，降低线路寄生电感带来的谐振点偏移问题，避免因回路阻抗不匹配导致的功率器件发热、传输效率骤降、甚至功率管过流损坏的故障。

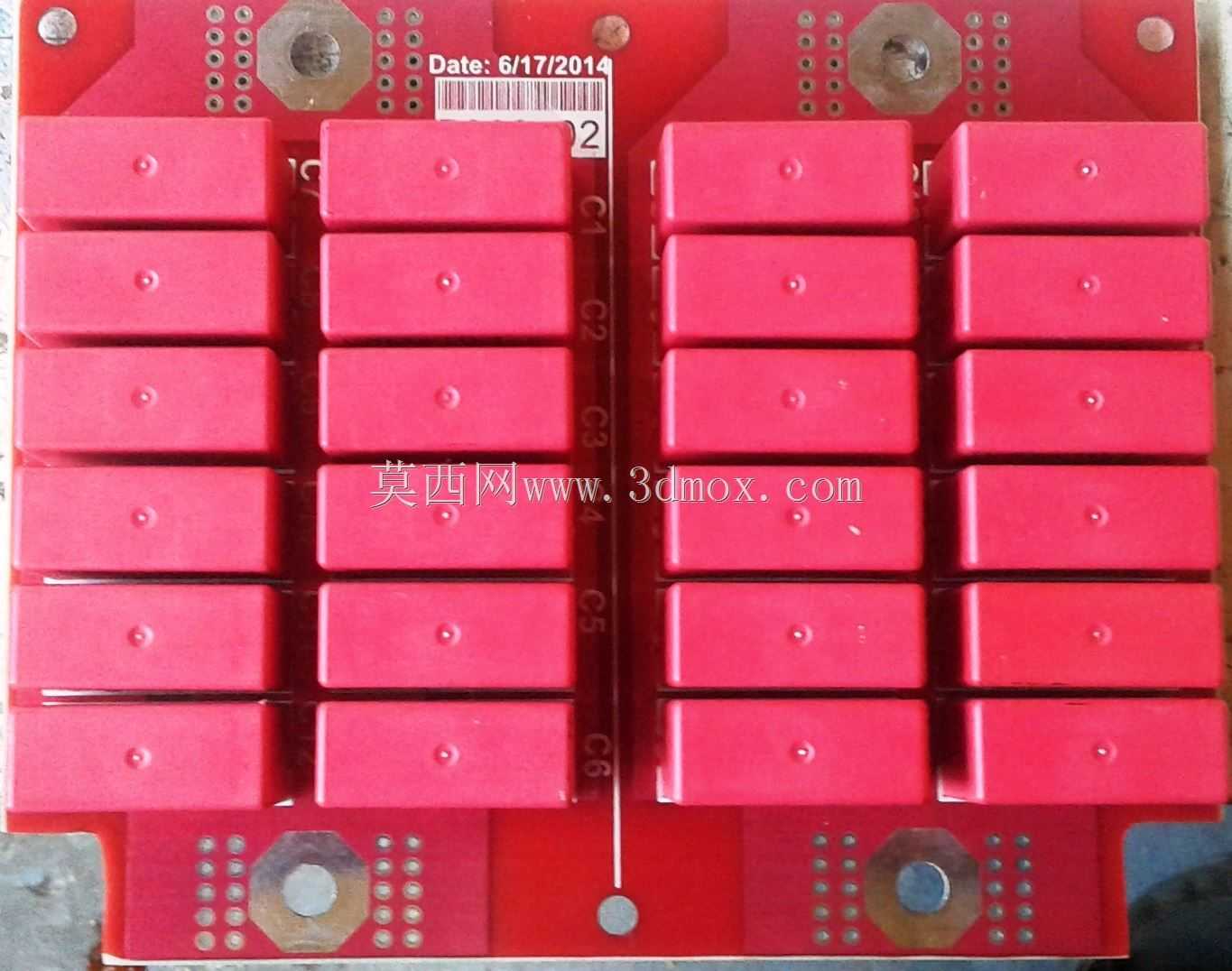

　　在功能特性设计上，组件采用分仓模块化布局，将不同容值、不同耐压等级的电容单元按照谐振回路的拓扑要求分成四个独立仓室，其中两个仓室布置大容量高压谐振电容，承担主回路的基波无功补偿，另外两个仓室布置高频特性优异的薄膜电容，负责高次谐波的滤除与回路阻尼调整，不同功能的电容单元之间通过绝缘隔板实现物理隔离，避免高频工况下不同电位组件之间的爬电风险，同时也能减少不同回路之间的电磁串扰。导电连接结构采用镀金铜排实现各电容单元的汇流连接，相比普通导线连接，镀金铜排的载流密度更高、高频趋肤效应下的交流电阻更小，能够在数十kHz的高频工作频率下保持极低的连接损耗，同时铜排的固定点位经过精准的位置设计，每一段连接铜排的长度都经过核算，

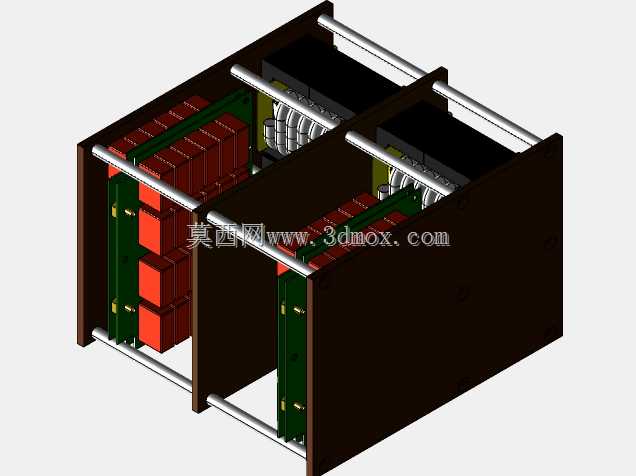

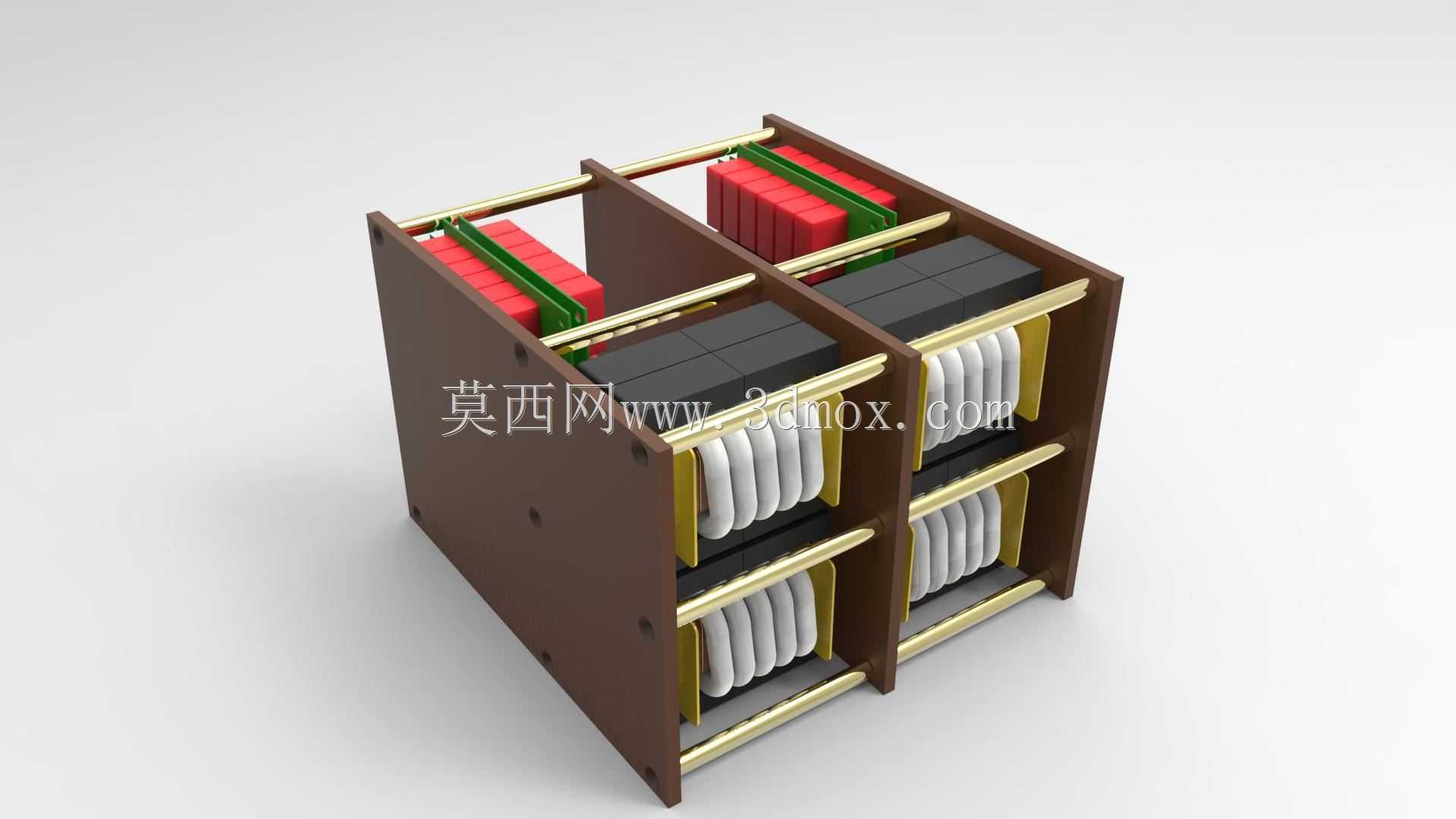

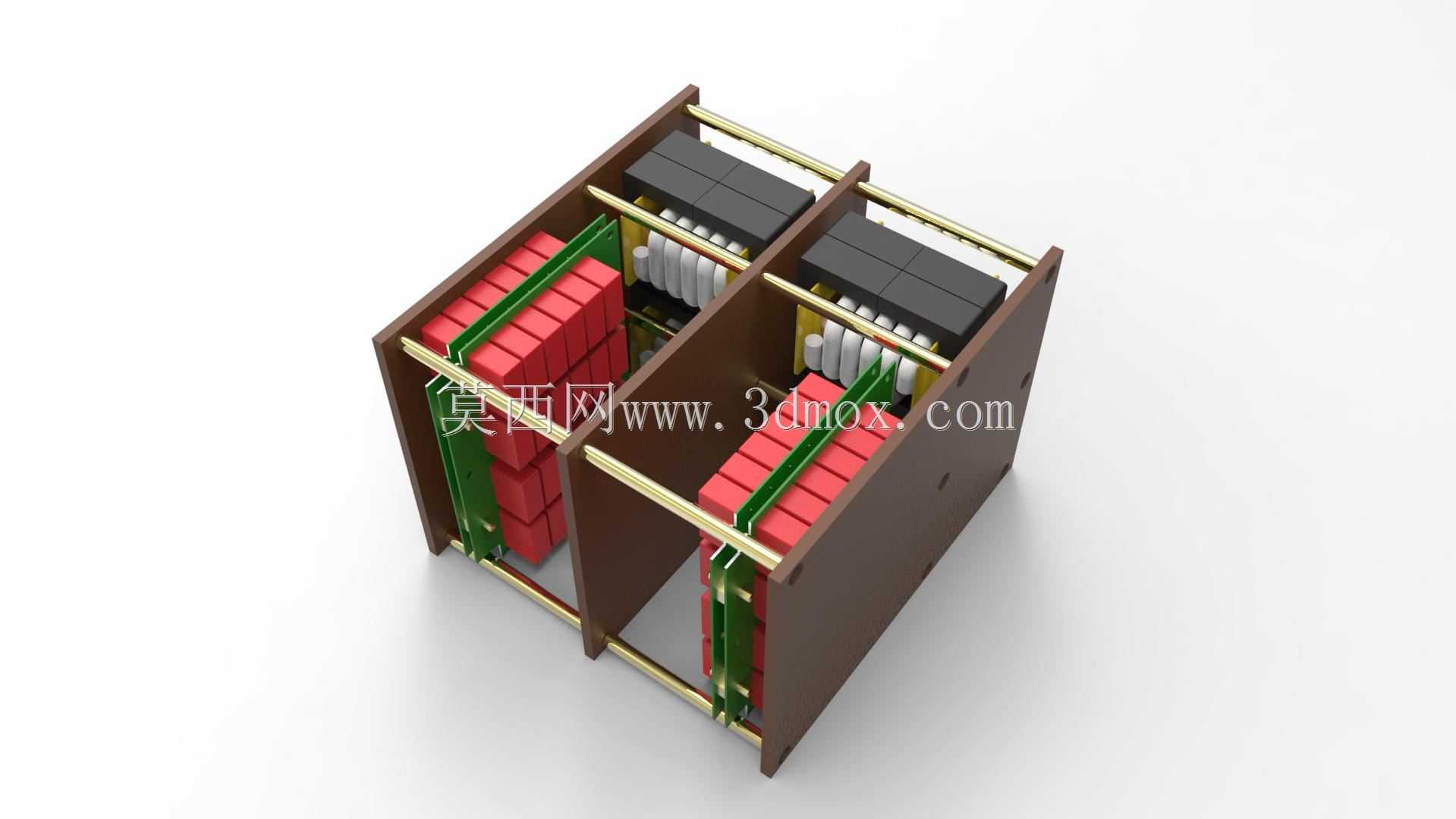

　　尽可能降低连接结构引入的额外寄生电感，保证整个电容组的等效串联电感控制在设计阈值内，避免寄生参数改变整个谐振回路的固有谐振频率。结构支撑部分采用高强度绝缘工程塑料作为框架主体，框架上预留了统一的安装固定孔位，可直接通过螺栓固定在发射端机柜的安装板上，安装边界尺寸充分考虑了标准机柜的内部安装空间，整体外形呈规整的立方结构，四个侧面均预留了接线端子的引出空间，可适配不同走线方向的机柜布局，无需额外调整走线弯折角度即可完成接线。框架的分层隔板与电容单元之间预留了均匀的散热间隙，电容工作过程中产生的热量可通过间隙间的空气对流自然散出，无需额外加装散热风扇即可满足额定功率下的长期运行温升要求，降低了整套系统的辅助功耗与故障点。在设计思路层面，

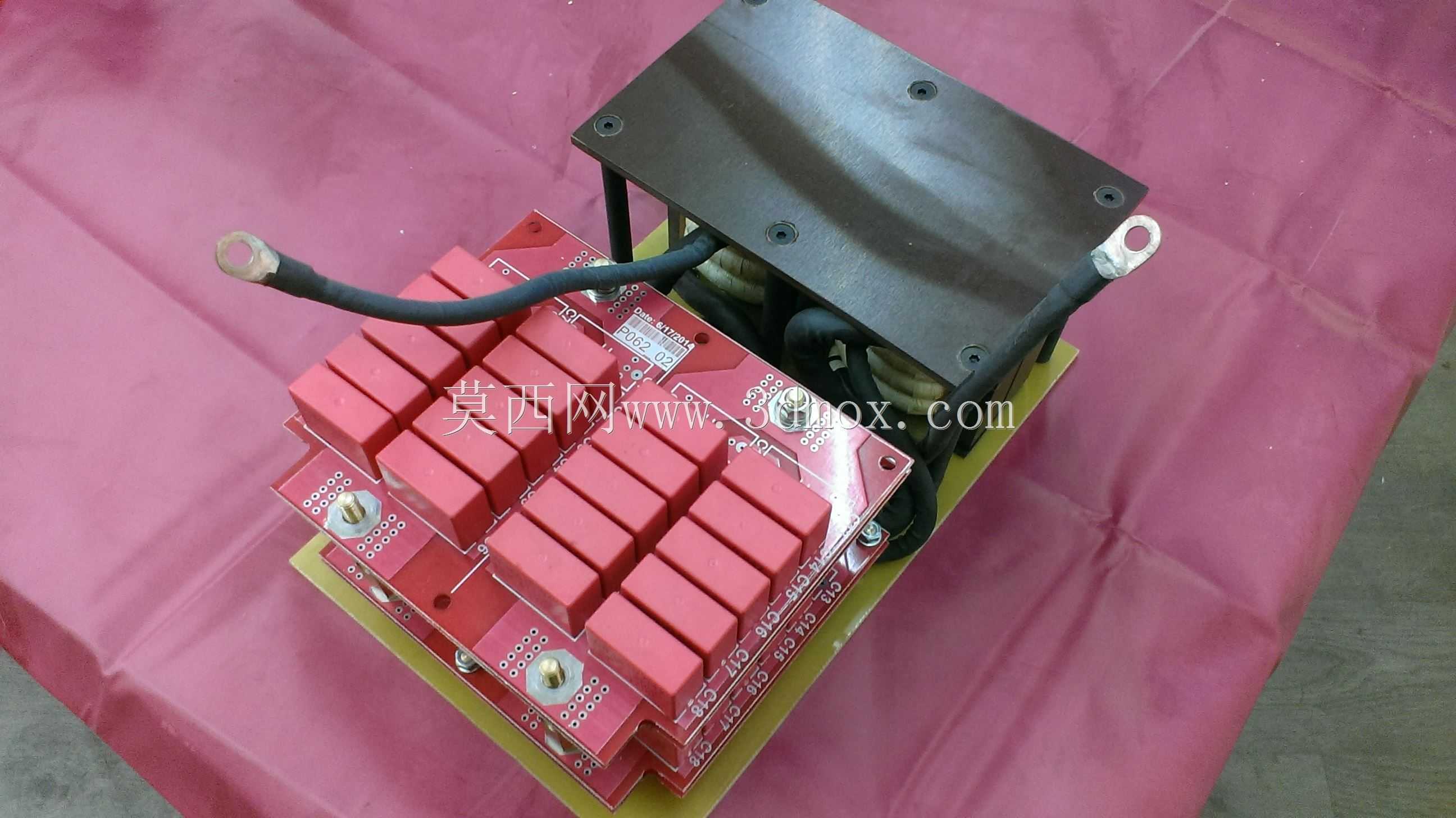

　　这款组件没有采用传统的分立电容零散安装方案，而是将整个匹配补偿回路所需的电容、连接汇流排、绝缘支撑结构整合为一个独立的预装模块，生产环节可提前完成整个模块的参数测试与一致性校验，现场安装时仅需完成模块与功率输出端、Tx线圈端的两组接线即可投入使用，大幅降低现场施工的接线错误率，也减少了后期运维过程中分立元件松动、脱焊的故障概率。模块的每个电容单元都设计了独立的卡位结构，可在设备运输、运行振动的工况下保持电容位置不发生偏移，避免因电容移位导致的连接铜排受力变形、接触电阻增大的问题。考虑到高频工况下的绝缘要求，所有带电部件与安装框架之间的爬电距离、电气间隙都严格按照高压高频电气设备的绝缘规范设计，即使在潮湿、多粉尘的工业现场环境下，也能保持可靠的绝缘性能，不会出现沿面放电、绝缘击穿的问题。从安装适配性来看，模块底部的安装孔位采用通用化的孔距设计，可兼容市面主流的标准电气安装板尺寸，无需对现有机柜进行额外的打孔改造即可完成替换安装，对于旧设备的谐振回路升级改造场景十分友好，工程师在进行系统调试时，也可通过模块预留的测试点位直接测量回路的谐振参数，无需拆解接线即可完成参数校验与故障排查，大幅提升调试与运维的工作效率。
