核电厂用10吨单梁悬挂起重吊运设备

　　该起重设备主要服务于核电厂常规岛及核岛外围辅助厂房的物料转运作业，覆盖设备安装阶段的重型部件就位、运维周期内的备件更换吊运、检修作业中的工器具及拆卸部件临时转移等场景，不同于通用工业场景的起重设备，其运行区域对设备运行稳定性、停位精度、运行过程的低冲击性有更严苛的要求，避免吊运过程的晃动对周边涉核敏感设备造成干涉或磕碰。从结构组成来看，设备采用单根H型钢主梁作为承载轨道，行走轮组通过卡装结构嵌套在主梁翼缘上，驱动端集成制动电机，可实现沿主梁长度方向的平稳走行，主梁下方挂载的起升单元采用集成式电动葫芦结构，电气控制部分集中布置在带透明观察窗的防护柜体中，柜体采用密封式结构设计，可适配核电厂厂房内存在的轻微粉尘、常规湿度的作业环境，

　　柜体上预留的检修门可在断电状态下快速开启，方便日常对接触器、接线端子、限位开关等电气元件进行巡检维护，柜体旁侧配套的散热单元采用格栅式通风结构，可在设备持续运行过程中带走电气元件及起升电机产生的热量，避免长时间作业导致的过热保护触发。设计过程中首先对主梁的承载挠度做了针对性校核，在额定10吨载荷作用下，主梁跨中挠度控制在允许范围内，保证满载走行过程中不会出现明显的下挠变形，行走轮组的轮压分布经过反复调整，确保四个行走轮与主梁翼缘的接触压力均匀，避免偏载导致的轮缘磨损过快问题；起升机构的钢丝绳缠绕路径做了优化，配合导绳器可实现多层钢丝绳的整齐排布，避免乱绳问题导致的起升卡顿，上下限位采用双重冗余设计，分别触发机械限位与电气限位，

　　杜绝冲顶或过放问题的出现。安装边界方面，该设备对厂房顶部的承重梁安装点位有明确的载荷要求，主梁两端的连接座需与厂房顶部预埋的承重结构可靠固定，主梁安装后的水平度偏差需控制在标准范围内，避免行走过程中出现溜车问题；设备整体的走行行程覆盖厂房内指定的作业覆盖区域，起升高度适配厂房内的层高与设备基础高度，可将吊运物料从地面转运至指定高度的设备安装平台，也可将平台上拆卸的旧部件平稳下放至地面转运通道。不同于大吨位的核岛专用环吊，该设备属于辅助作业类起重设备，主要承担非核级的物料吊运任务，因此在结构设计上兼顾了运行可靠性与维护便捷性，所有易损件均采用通用标准件，可在常规工业备件渠道快速更换，无需定制特殊备件，降低运维阶段的备件储备压力；

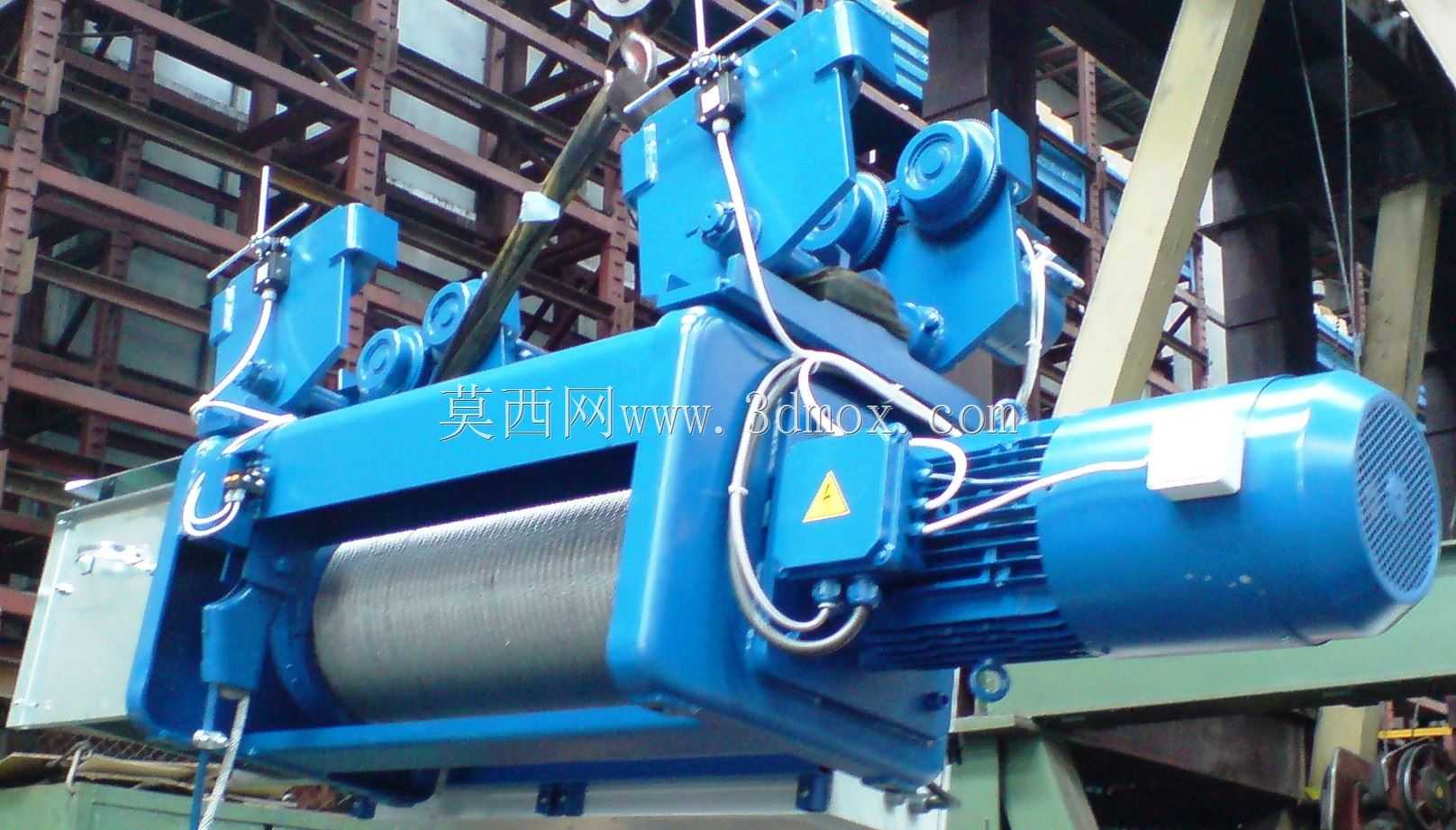

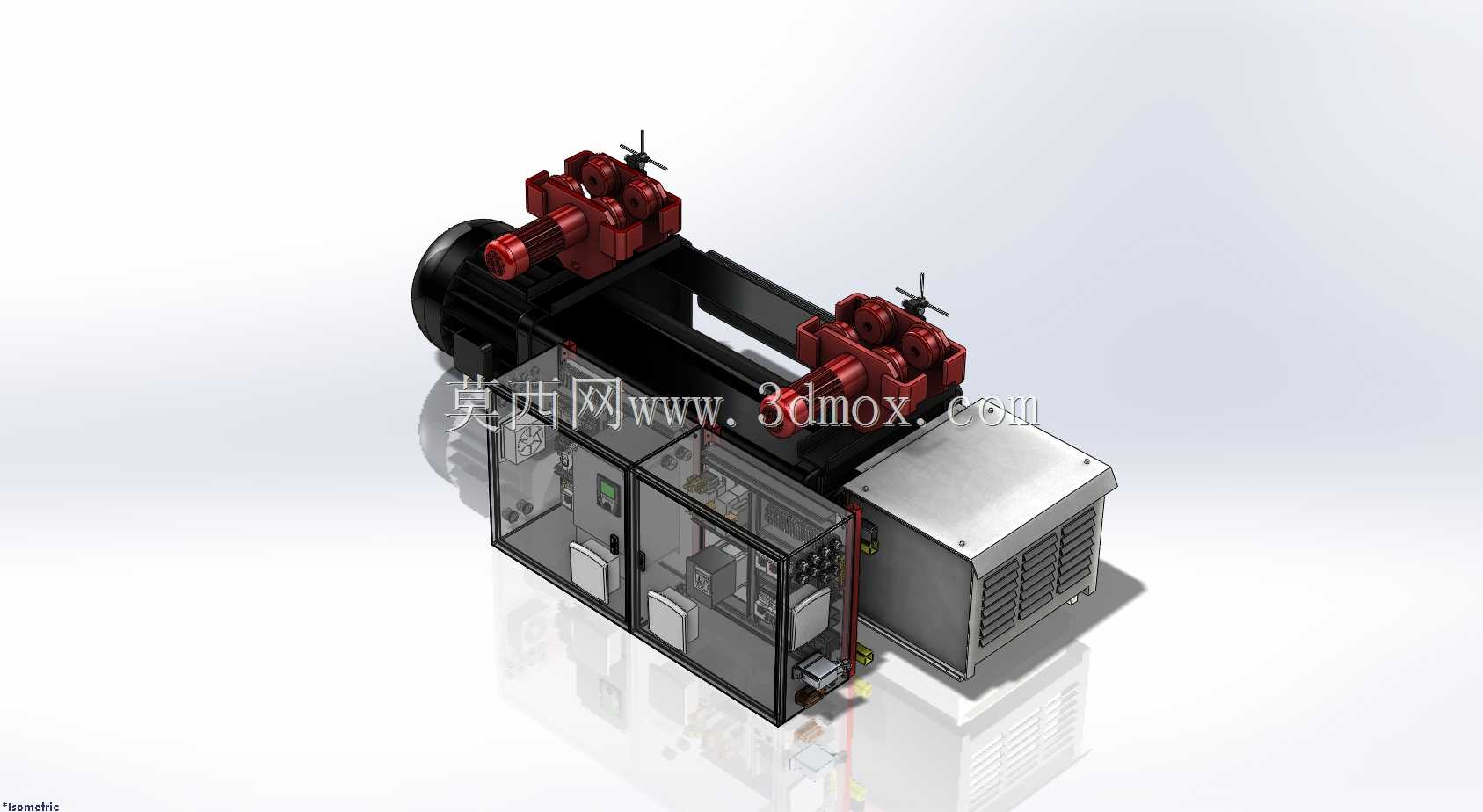

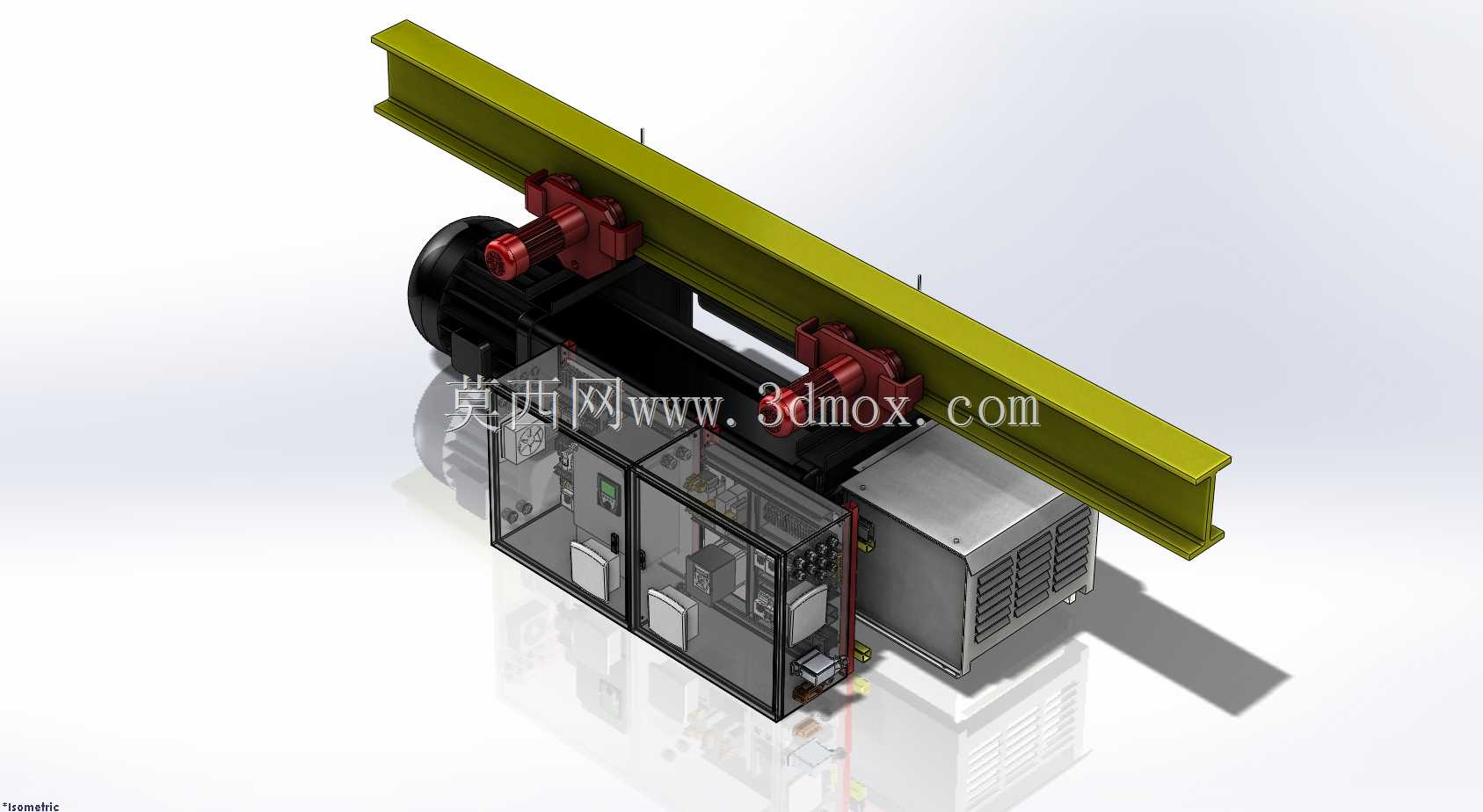

　　设备的操作方式采用地面有线控制，操作人员可在吊运作业过程中全程观察吊运路径上的障碍物，及时调整走行与起升动作，避免盲吊带来的碰撞风险，控制线缆采用拖拽式布设，随起升单元同步移动，线缆外部加装耐磨防护套，避免长期拖拽导致的线皮破损。在三维建模过程中，完整还原了设备的所有结构细节，包括主梁的型钢截面特征、行走轮组的轴承与端盖结构、电气柜内部的元件排布示意、散热单元的格栅结构、起升卷筒的绳槽细节等，可直接用于核电厂厂房布局的可视化验证，检查设备运行路径与厂房内其他固定设备、管道、桥架的干涉情况，也可用于新员工的设备结构培训，直观展示各部件的装配关系与运行逻辑，无需拆解实体设备即可完成结构认知教学。
