500V100A高频整流器内部结构三维设计

　　在工业电镀、电解电源、高频感应加热、直流充电桩前端整流、特种工业供电等场景中，高频整流器是实现交流到可控直流转换的核心电力电子设备，本次呈现的500V/100A规格整流器三维结构，完整还原了设备内部的功率回路、散热路径、元件排布与壳体防护设计，可直接用于结构校核、装配模拟与配套柜体的安装适配。从实际工程落地的角度看，这类大电流高频整流器的设计核心从来不是单一元件的堆叠，而是要在有限的壳体空间内平衡载流能力、散热效率、电磁干扰抑制与安装维护便利性，很多新手工程师在做同类设备建模时容易忽略功率回路的走线长度对寄生参数的影响，实际大电流高频工况下，母排的过长走线、元件的错位排布都会带来额外的感抗，轻则导致整流效率下降、二极管开关损耗激增，

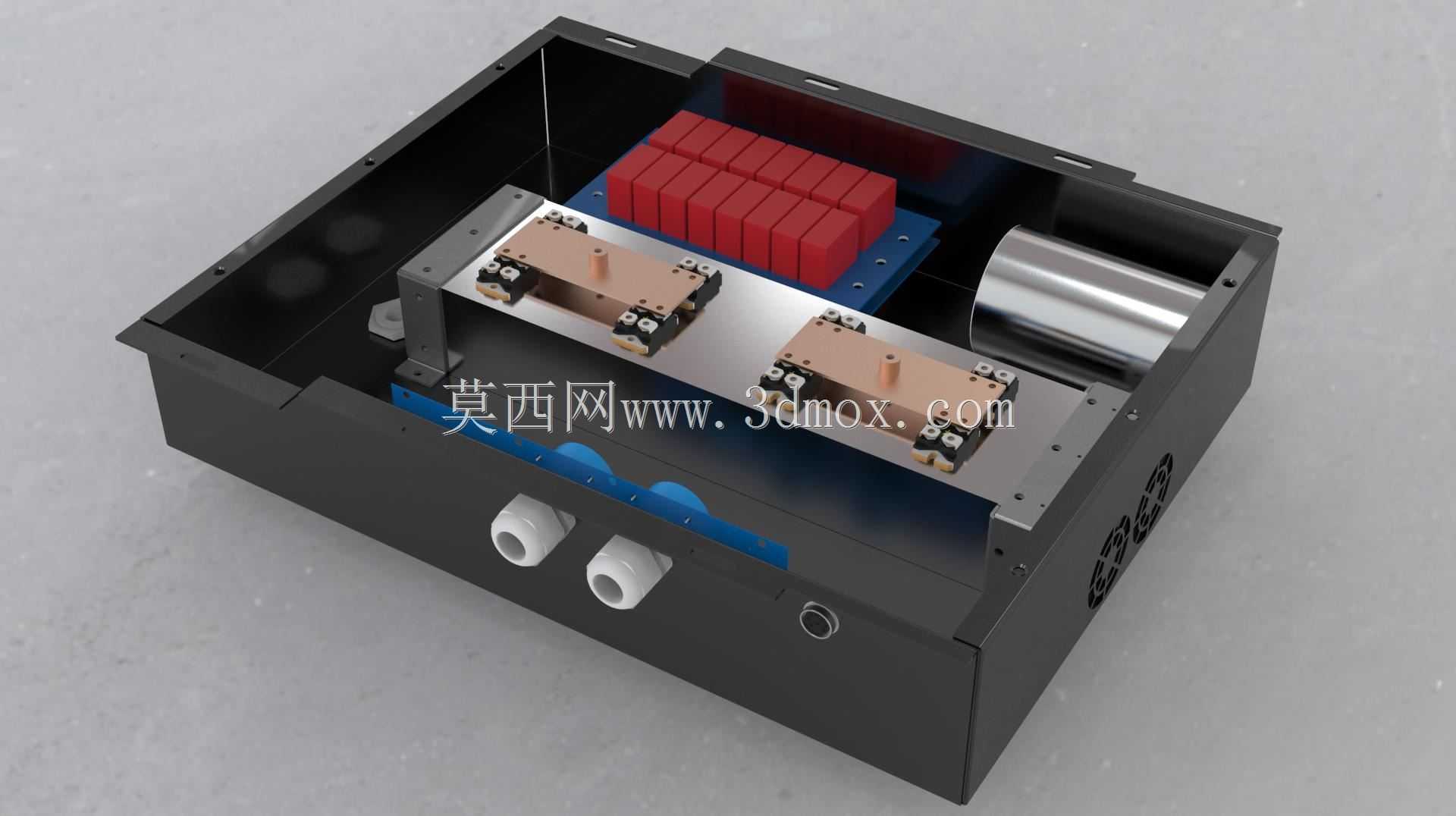

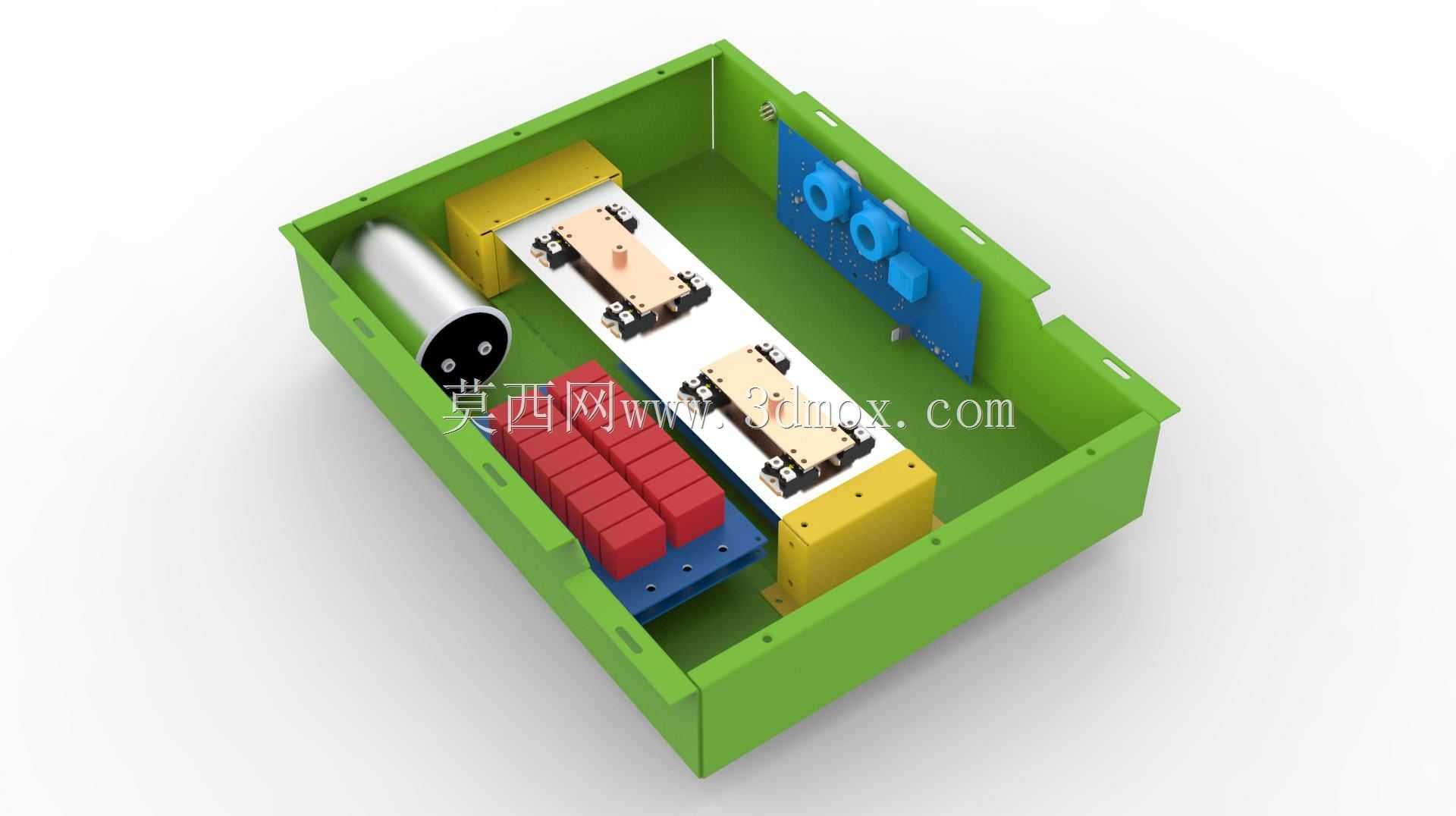

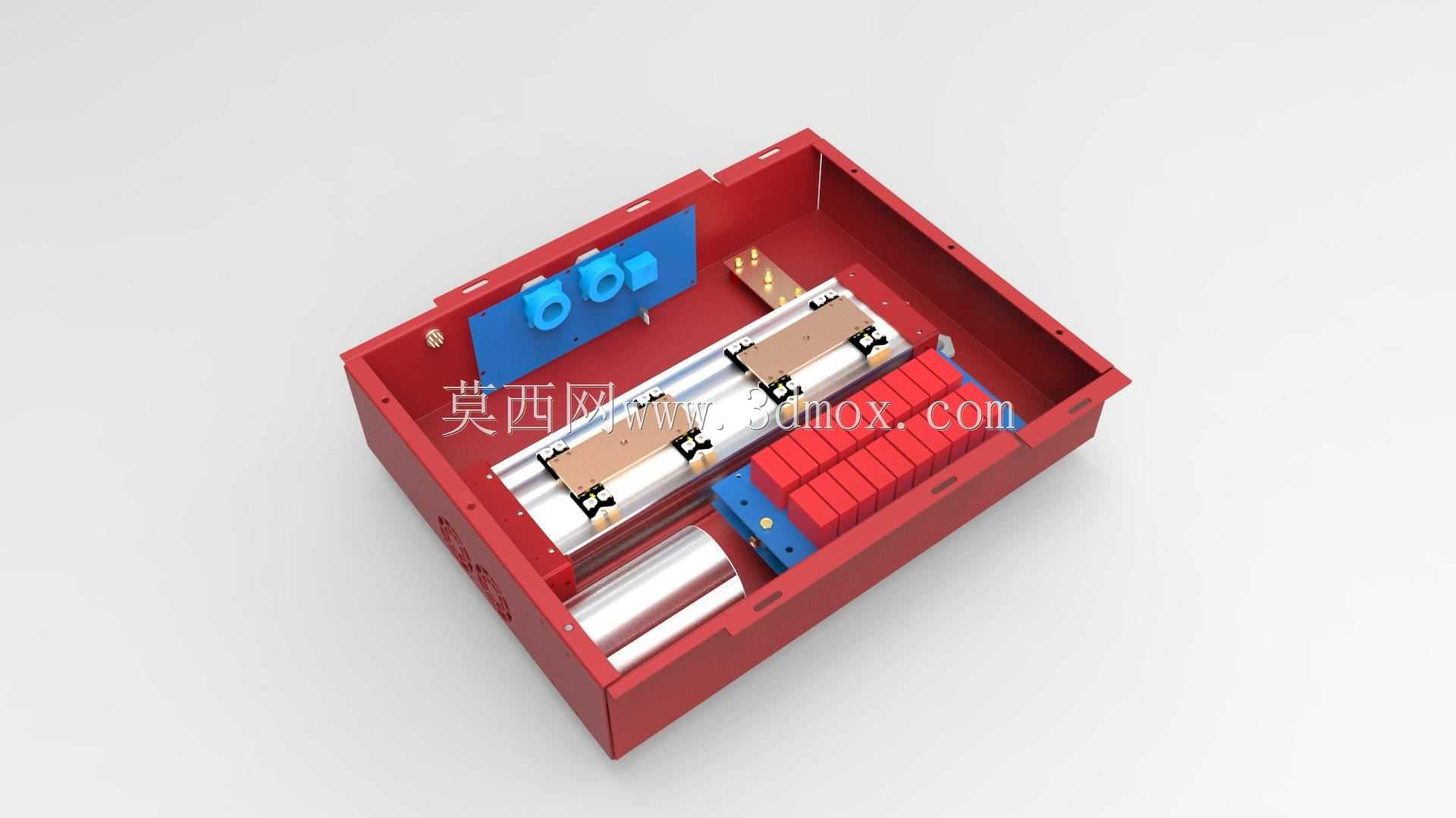

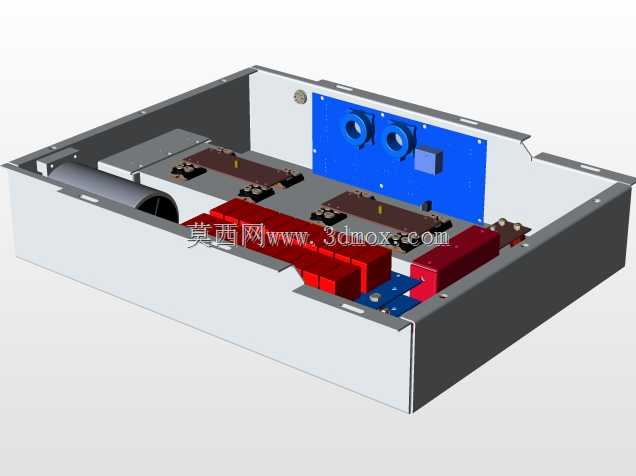

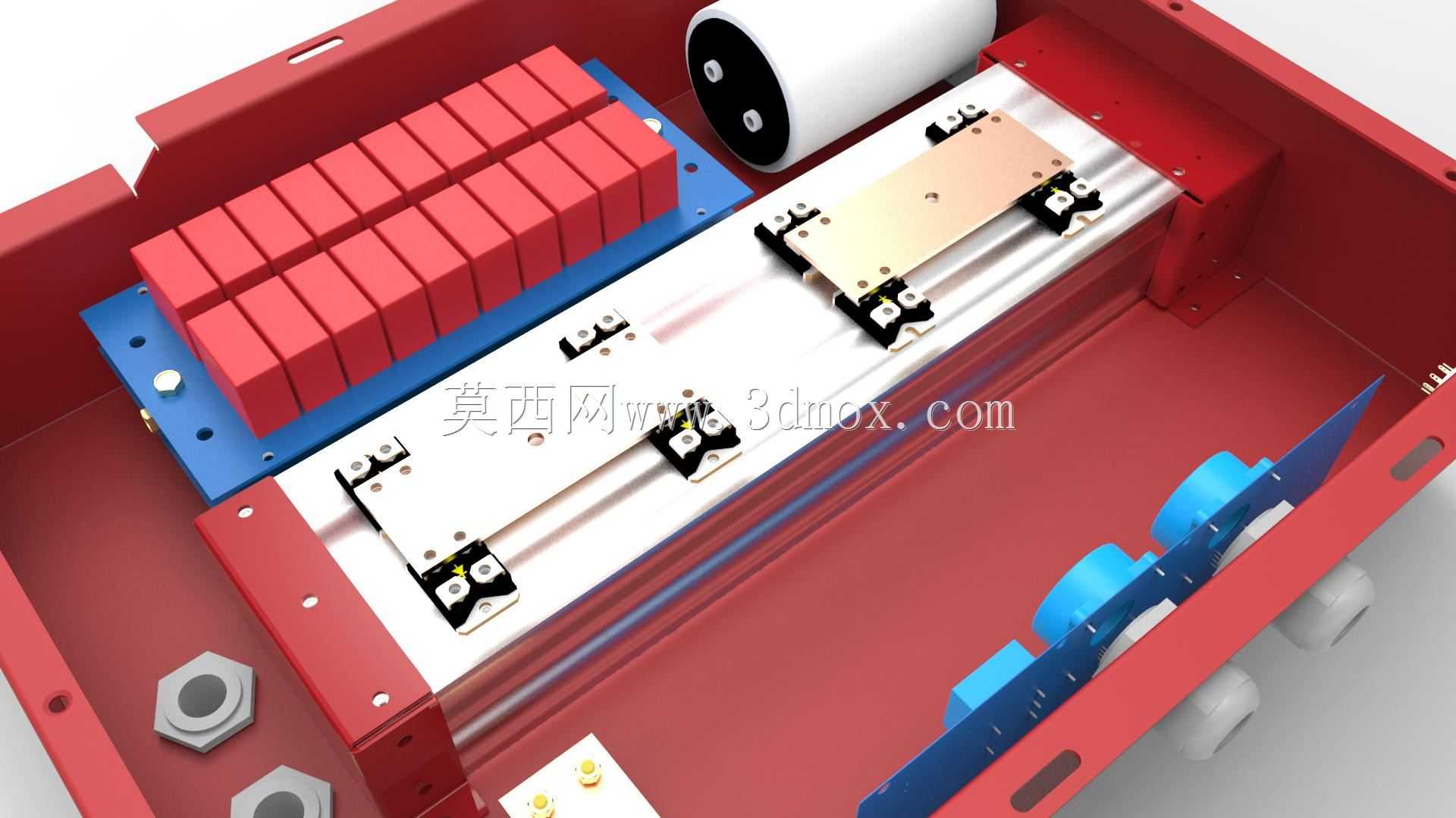

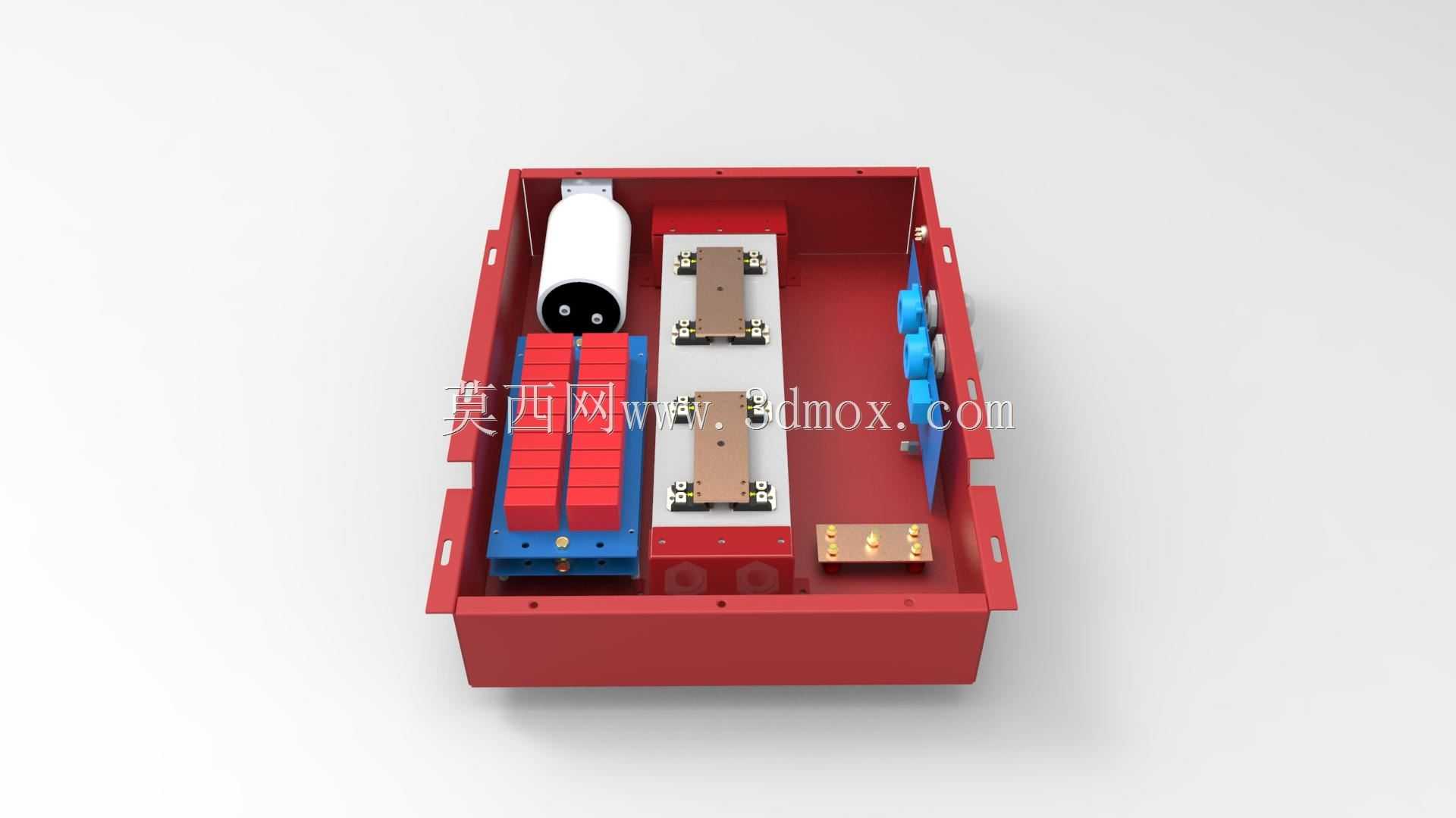

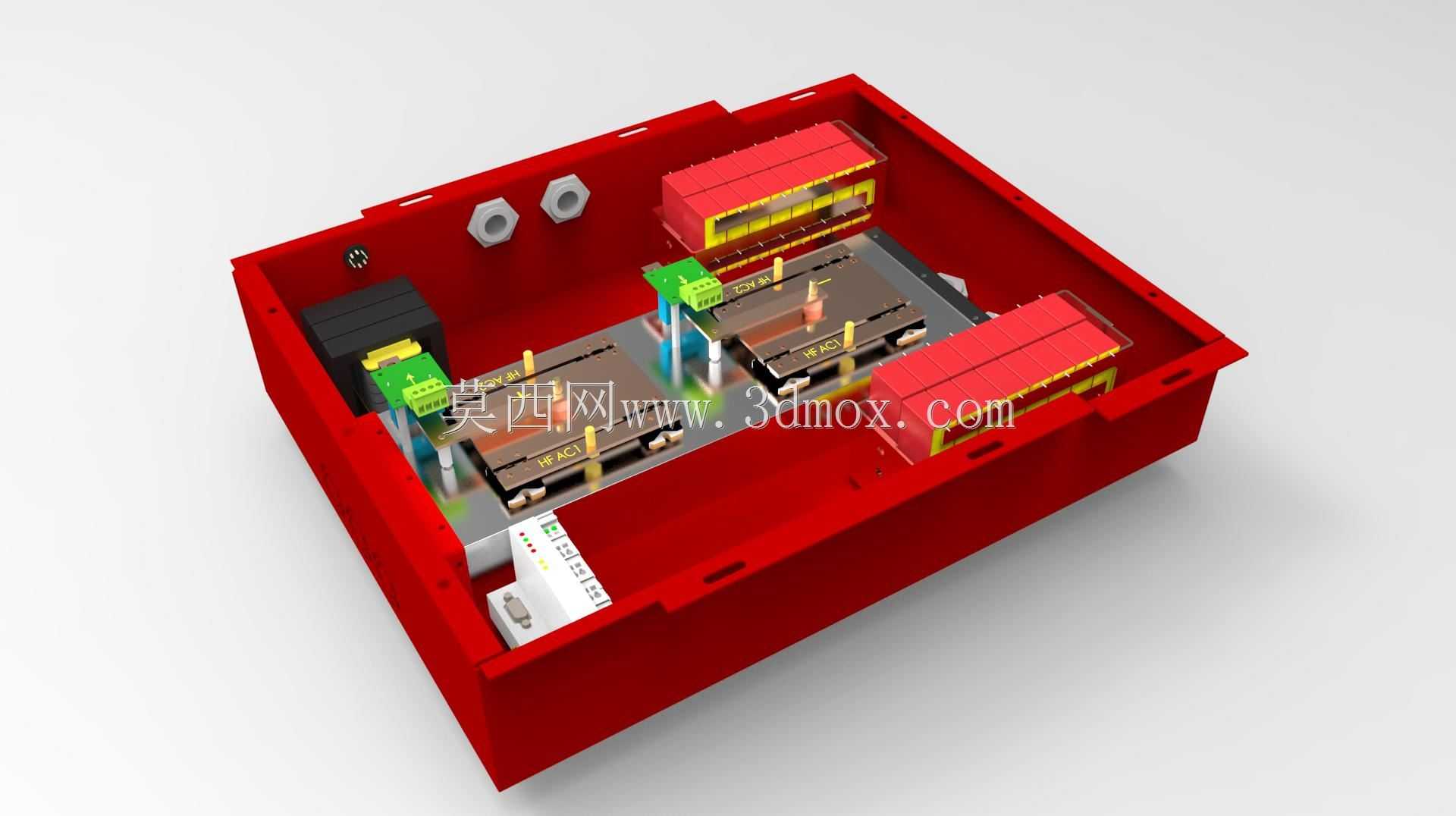

　　重则引发局部过热、元件击穿等故障，因此在结构设计初期就要把功率回路的路径规划放在首位。观察这套整流器的内部排布可以发现，核心功率元件的布局完全遵循了短路径、低干扰的设计逻辑：红色电容组作为直流侧滤波核心，紧邻整流桥模块布置，最大程度缩短了高频纹波的回流路径，减少母排上的杂散电感；中间的铜排连接结构做了等宽等厚设计，载流截面按照100A额定电流下3A/平方毫米的工程裕量选取，同时铜排表面做了绝缘处理，避免相邻回路的爬电距离不足；侧方的蓝色元件组为吸收回路元件，紧贴二极管模块安装，用于吸收开关过程中的尖峰电压，避免元件过压损坏；左侧的白色圆柱形元件为直流侧支撑电容，承担着稳定直流母线电压、缓冲负载突变时电流冲击的作用，

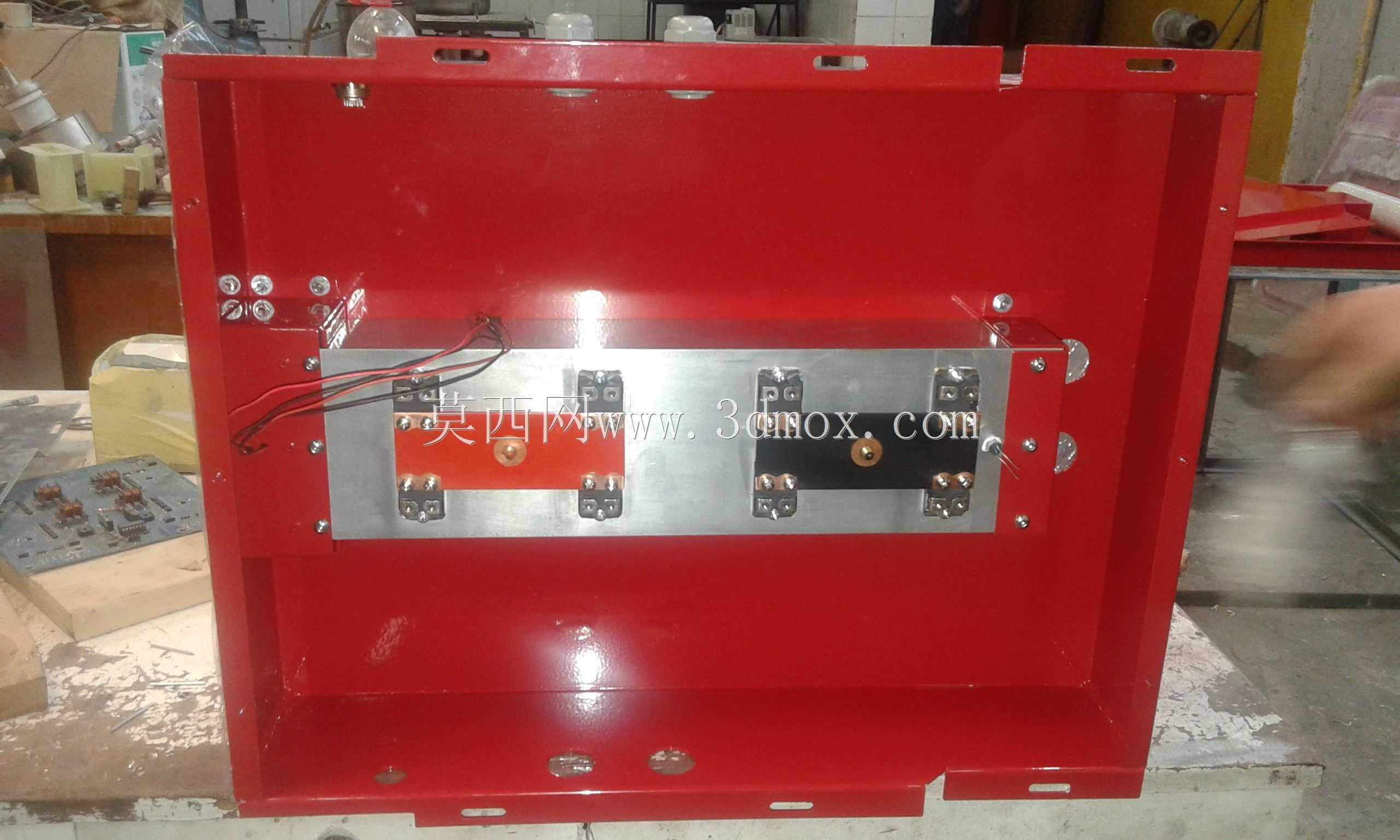

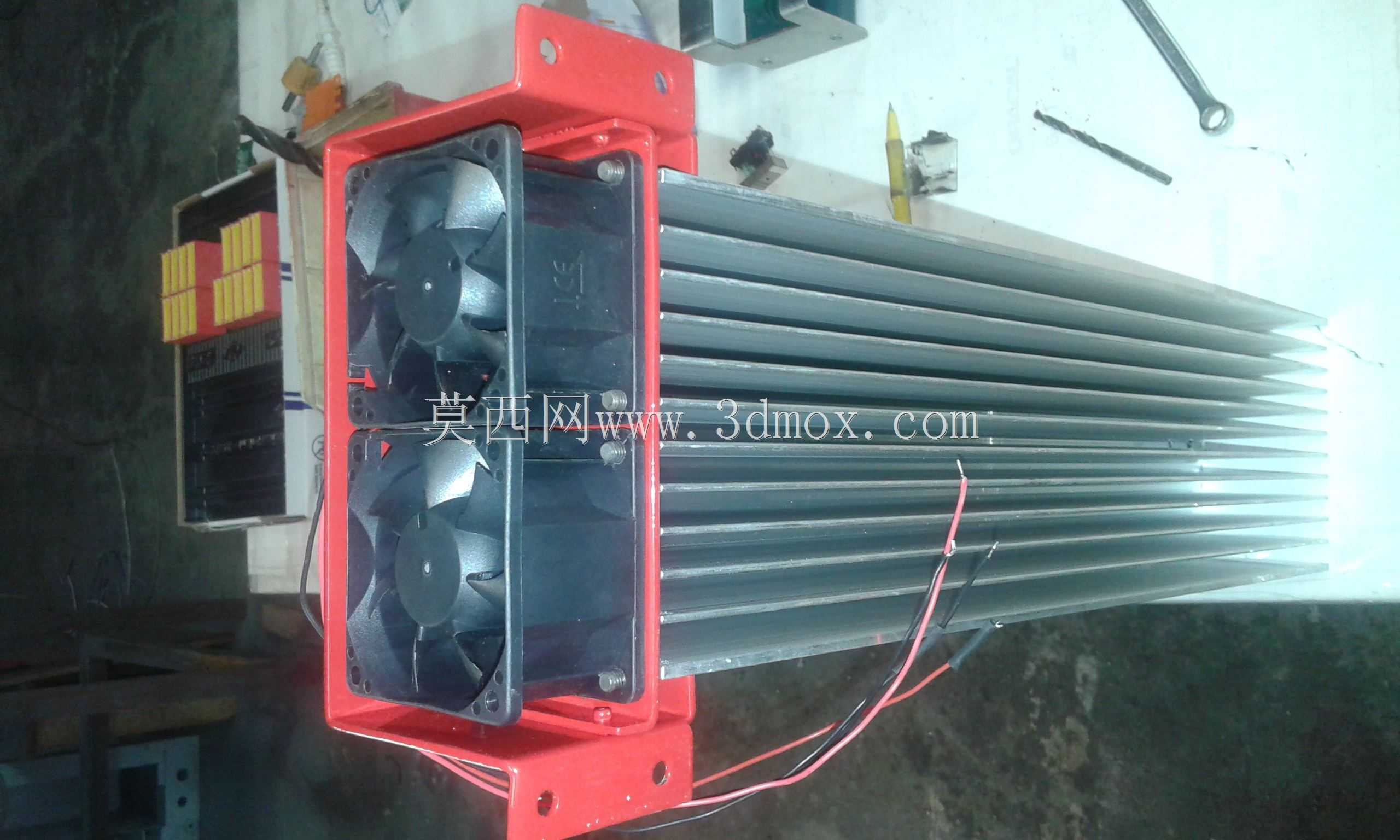

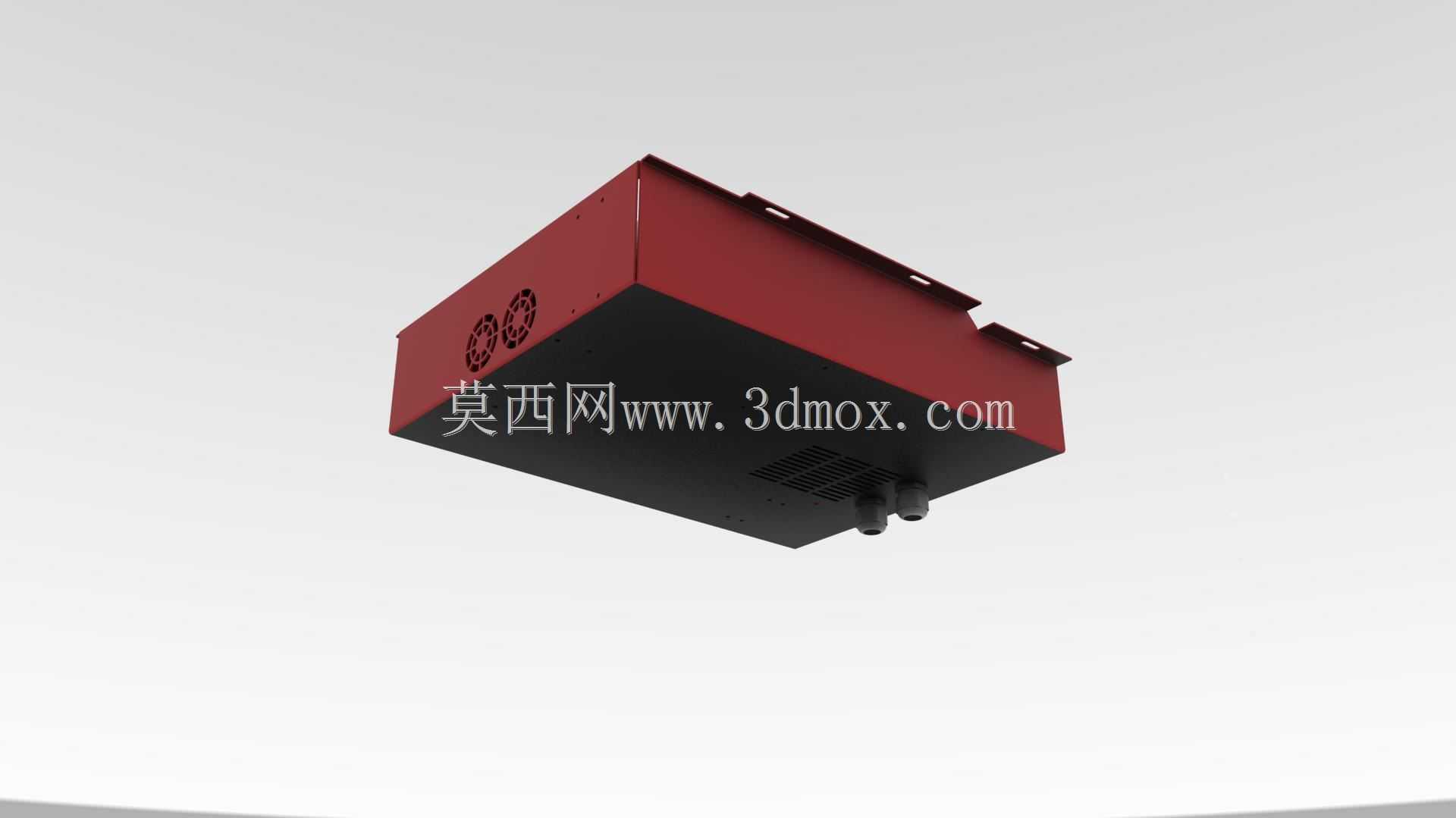

　　其安装位置做了独立的固定支架，避免设备运输或运行振动导致电容引脚受力断裂。壳体采用红色金属板材折弯焊接成型，属于开放式安装的防护壳体，侧板预留了通风散热的开孔位置，底部预留了四个安装固定耳，安装耳上的长圆孔设计可以适配安装基面的少量位置偏差，降低现场安装的对位难度；壳体的内部高度做了分层设计，功率元件的安装面与壳体上盖预留了足够的电气间隙，满足500V电压等级下的绝缘防护要求，同时壳体边缘做了翻边处理，既提升了壳体整体的结构刚度，也避免安装维护时锋利的板材边缘划伤操作人员。从安装边界来看，这套整流器的整体外形适配标准工业柜体的内部安装空间，可直接固定在柜内的安装梁上，外部接线端子集中布置在壳体的侧方区域，交流输入、直流输出的接线位做了明确的分区，避免现场接线时出现交直流混接的问题；散热设计上，除了元件自身的传导散热路径，壳体内部预留了强迫风冷的风道空间，可根据实际工况选配轴流风机实现风冷散热，在满负载100A输出的工况下，核心元件的温升可以控制在工业元件允许的工作温度范围内，保证设备长期连续运行的可靠性。在三维建模的细节处理上，所有元件的安装孔位、固定支架的折弯角度、铜排的连接位置都做了1:1的还原，没有做简化省略，工程师可以直接用这个模型做装配干涉检查，验证不同元件选型下的空间适配性，比如更换不同容量的滤波电容、不同规格的整流二极管模块时，可以直接在模型中调整元件尺寸，快速验证排布方案的可行性，省去反复打样验证的成本；

　　同时模型中也还原了内部走线的空间预留，控制回路的信号线可以沿着壳体侧边的走线槽布置，与功率母排保持足够的安全距离，避免功率回路的高频干扰串入控制回路，导致设备运行不稳定。很多现场运维的反馈显示，这类整流器的故障高发点除了元件自身的电气性能失效，很大一部分来自结构设计的缺陷，比如电容固定不牢导致的引脚脱焊、铜排连接螺栓松动导致的接触过热、散热风道堵塞导致的元件温升超标，这套结构在设计时就充分考虑了这些运维痛点：所有需要定期紧固的连接点都预留了工具操作空间，不需要拆解大量结构就能完成螺栓紧固作业；电容等易损元件的安装位置做了快拆设计，更换元件时不需要拆除周边的其他部件，大幅缩短现场维护的停机时间；壳体的表面处理采用了耐高温的绝缘喷塑工艺，既可以提升壳体的耐腐蚀能力，也能避免外部带电部件误触壳体引发的安全隐患。对于从事电力电子设备结构设计、工业电源选型配套的工程师来说，这套三维模型可以作为同类规格整流器的设计参考，不管是做新设备的开发，还是现有设备的改造升级，都可以通过模型直观了解内部的结构逻辑，规避常见的设计误区，比如为了盲目压缩体积缩小元件间距导致的绝缘不足、为了走线方便拉长功率回路导致的寄生参数过大、忽略安装维护空间导致的现场运维困难等问题，这些细节往往是决定一款工业电源产品能否在现场长期稳定运行的关键。
