高频感应加热功能模块结构设计

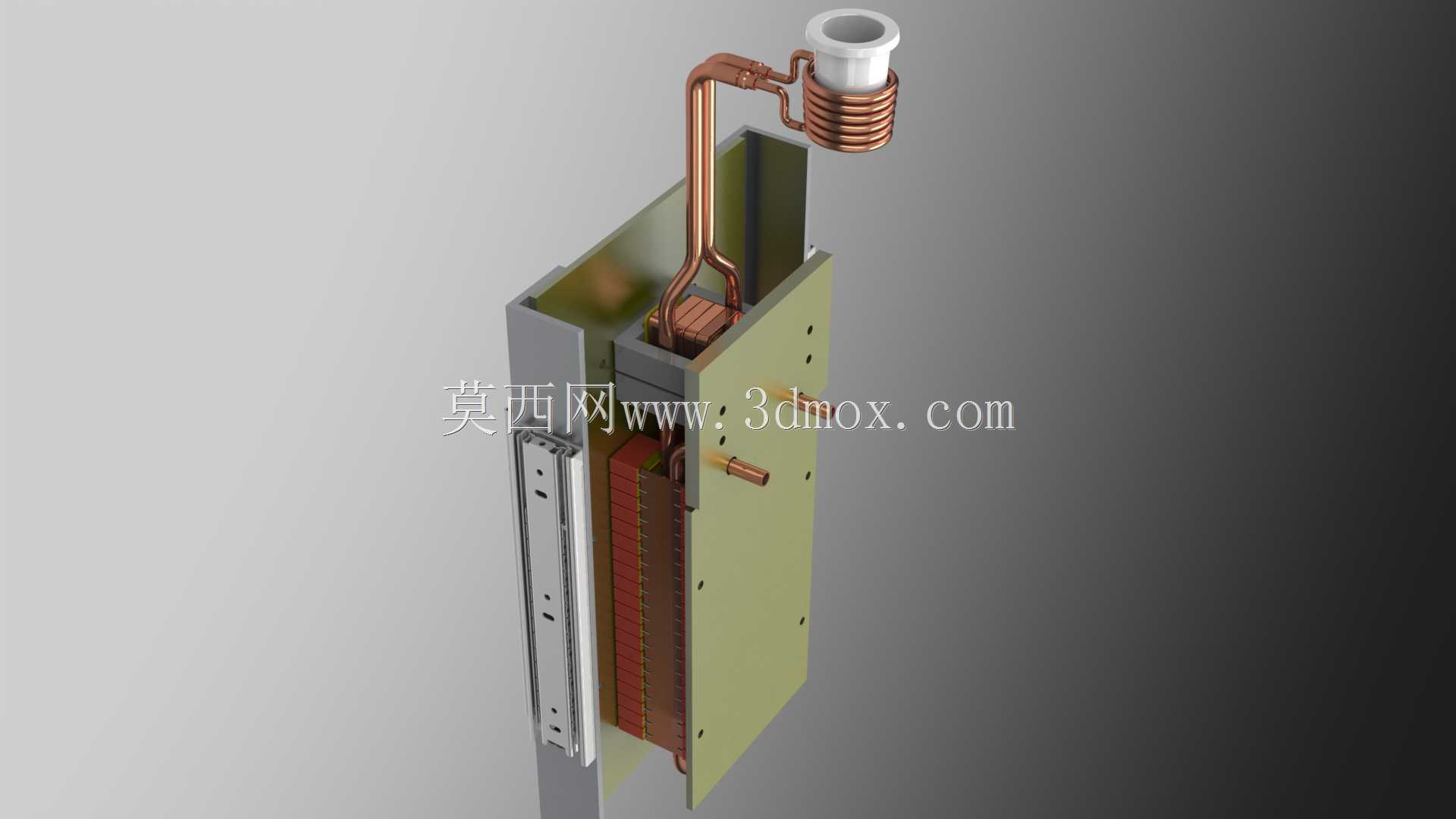

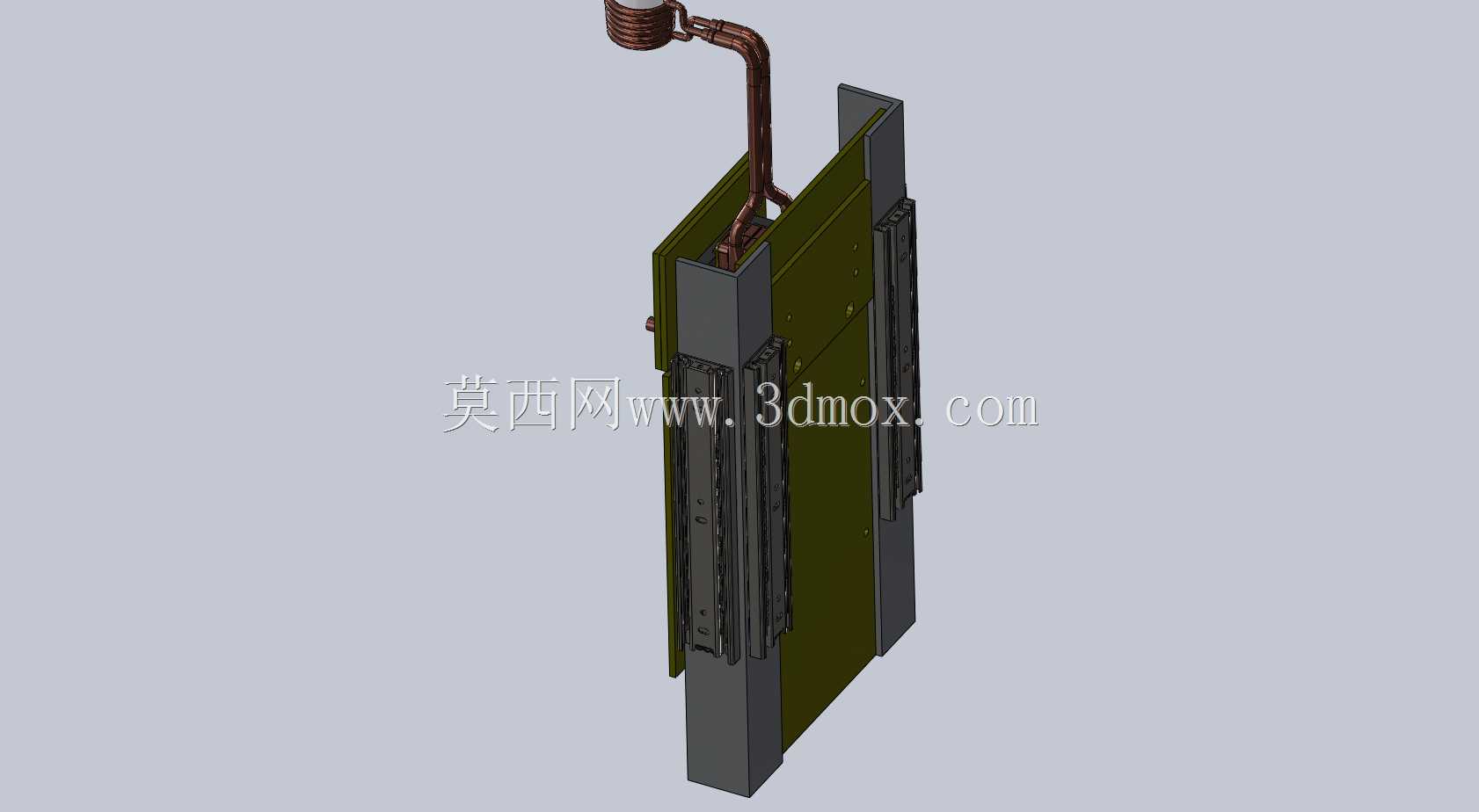

　　这套感应加热模块的结构设计，核心围绕小范围精准感应加热的工业场景需求展开，常见于小型金属工件钎焊、刀具局部淬火、小尺寸金属件热装配这类需要快速局部升温的作业环节，相比传统火焰加热、电阻接触加热，它的热影响区可控性更强，不会对工件非加热区域造成多余热损伤，也不存在明火作业的安全隐患，在五金加工、电子元器件焊接、小型刀具热处理工位的适配性很高。从结构布局来看，整套模块采用立式窄边安装设计，整体外廓适配标准电气柜内的安装槽位，侧边预留的安装孔位间距符合通用工业安装导轨的固定尺寸要求，不需要额外定制转接支架就能直接嵌入现有设备的电控柜体内部，安装边界的预留间隙充分考虑了柜体内部走线、散热风道的排布需求，不会和柜内其他电气元件产生安装干涉。

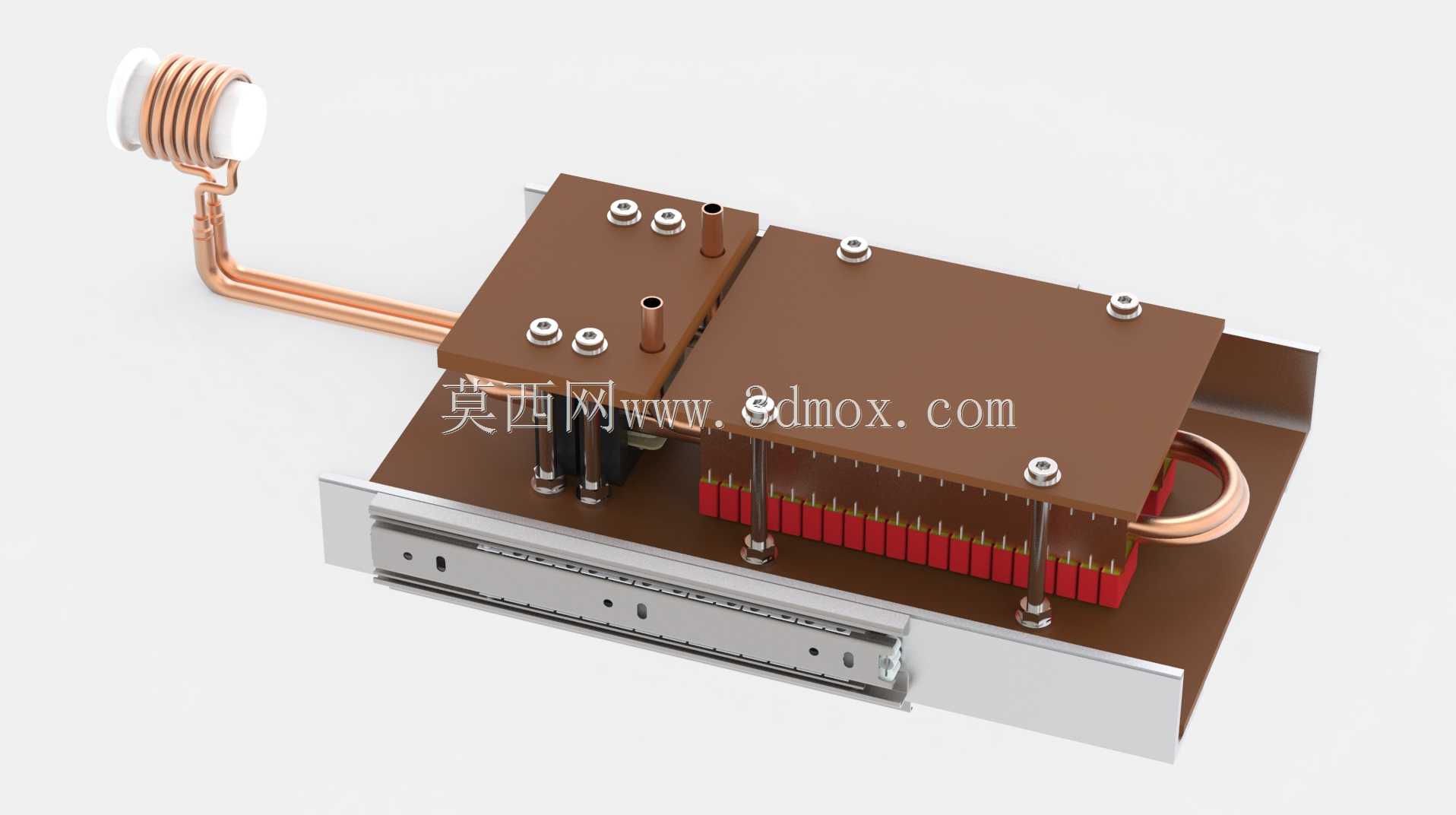

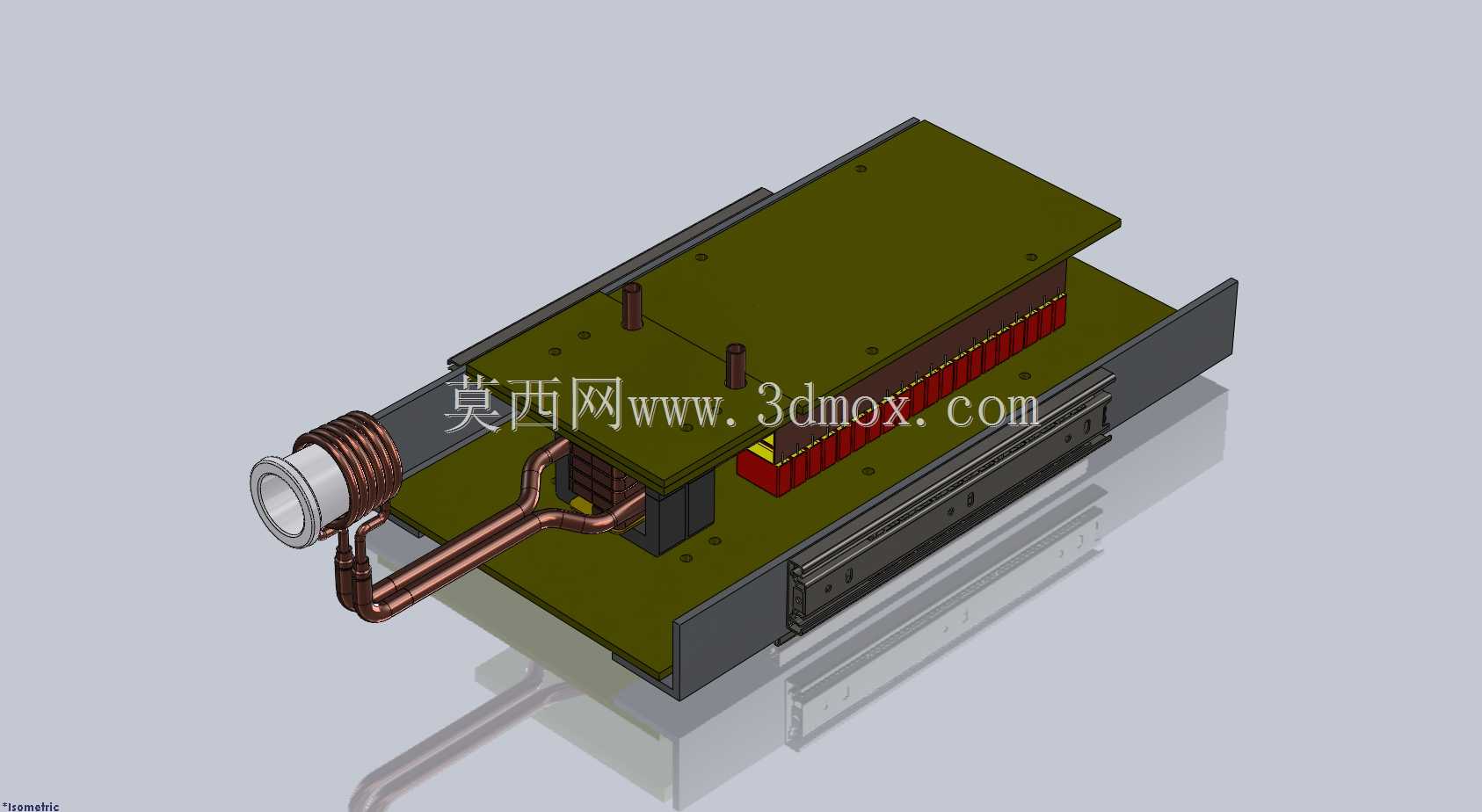

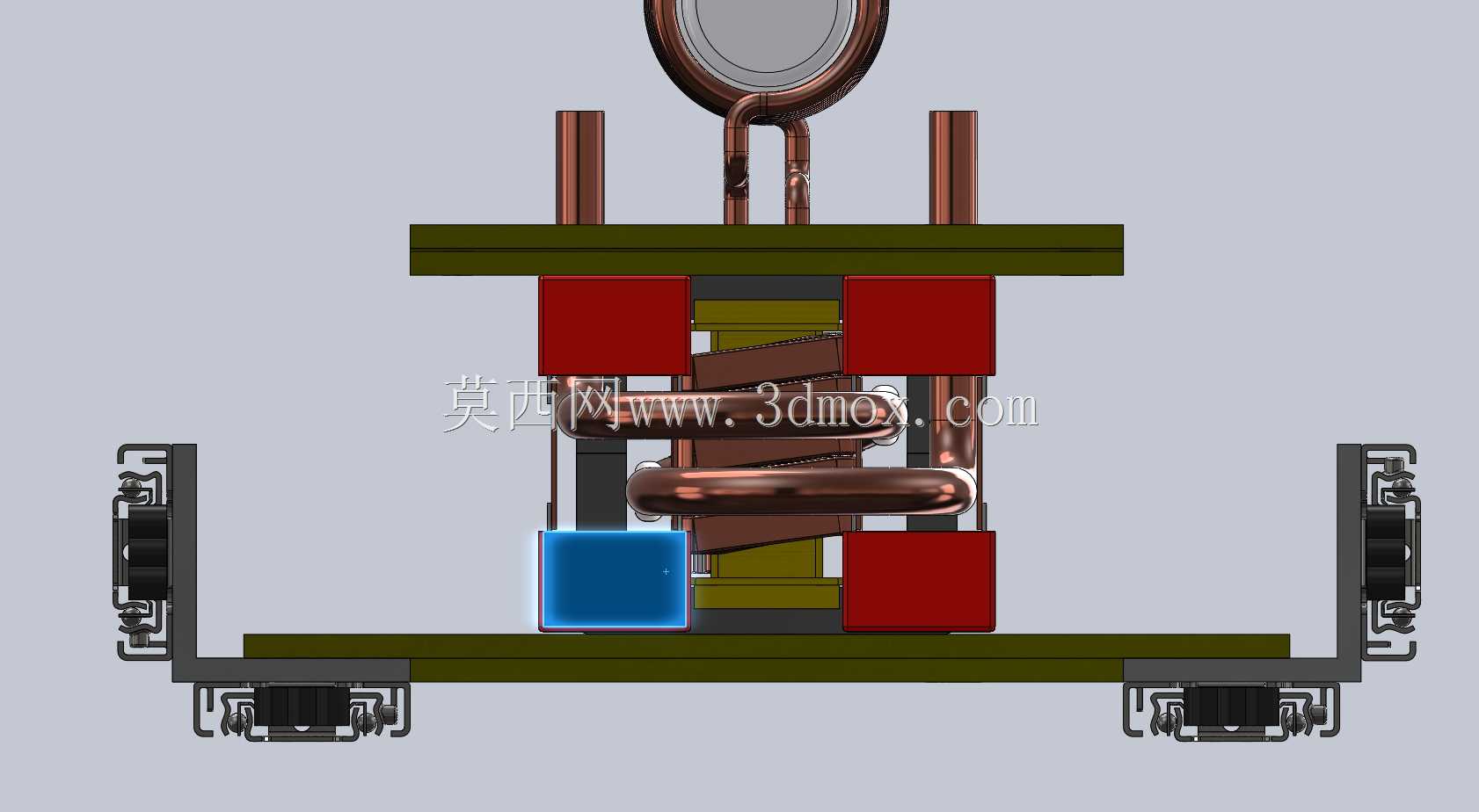

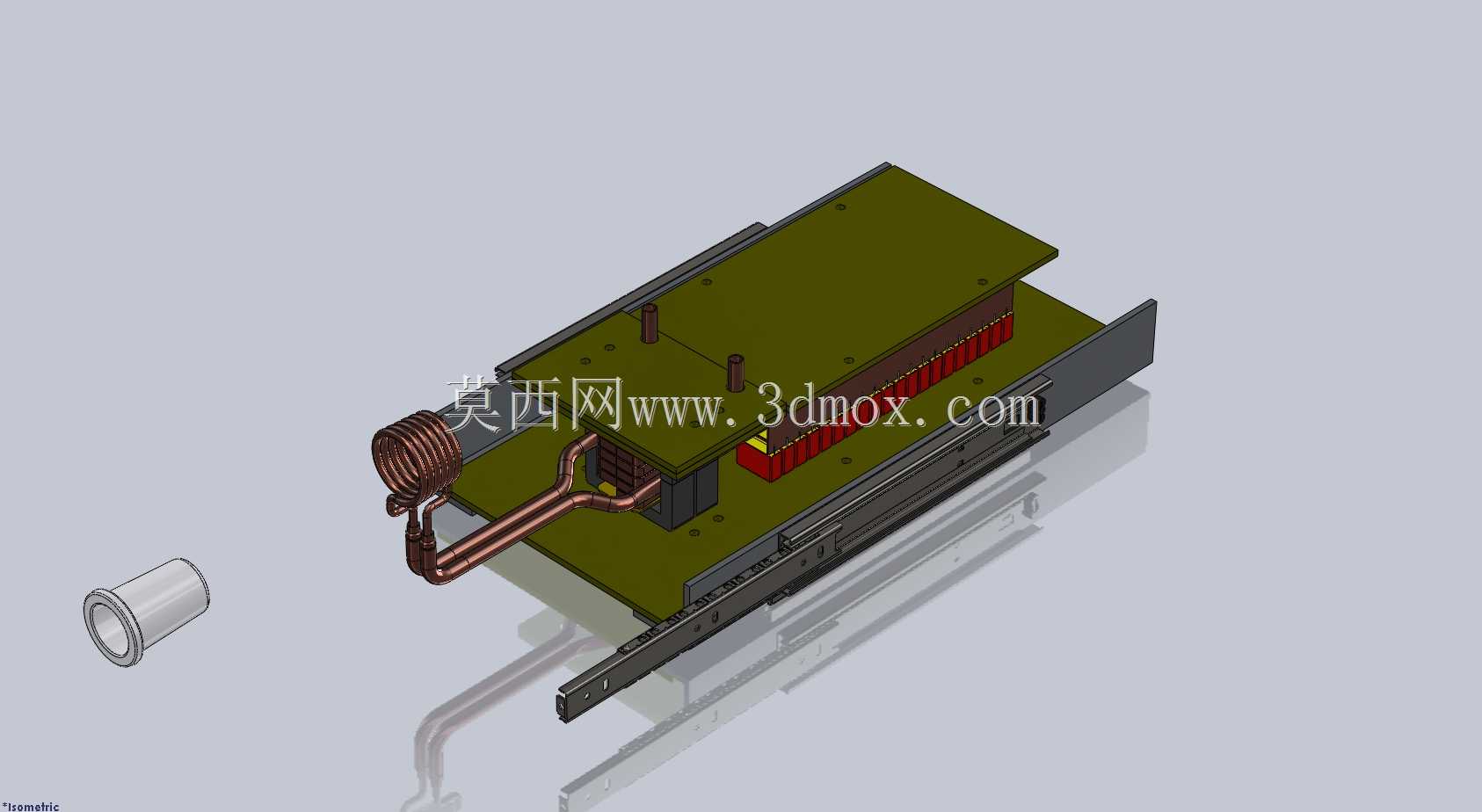

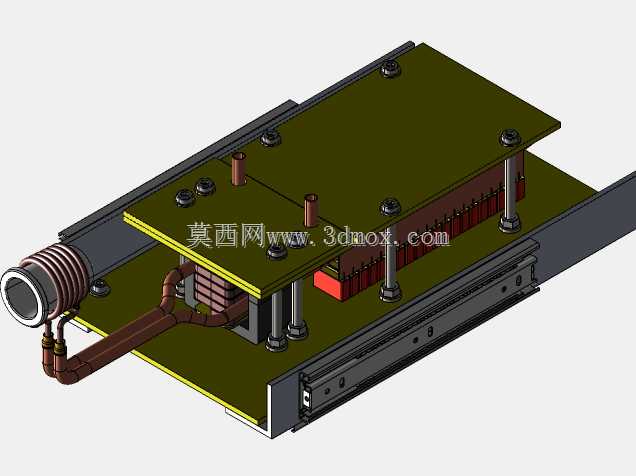

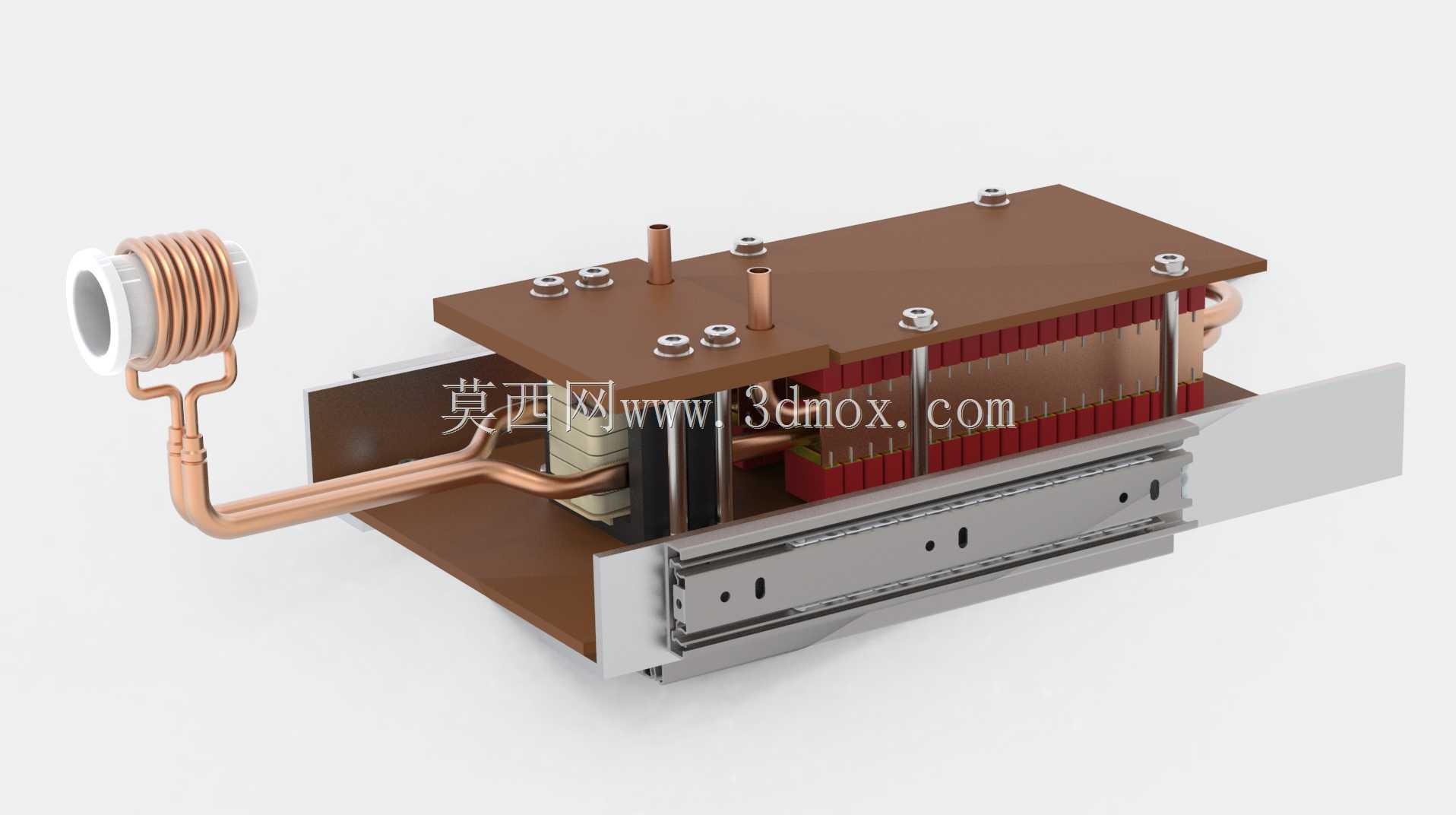

　　模块上部的感应线圈采用紫铜弯制的螺旋结构，线圈端部对接陶瓷绝缘出料嘴，这个结构是整套加热单元的核心作业端，紫铜管路内部走循环冷却水，作业时线圈内部通入高频交变电流，穿过线圈中心的金属工件会在涡流效应下快速升温，陶瓷嘴的作用是定位工件送入位置，同时隔绝线圈和工件意外接触造成的短路风险，线圈的弯管弧度经过反复调整，既保证了水路的通畅性，不会出现水流死角造成局部过热，也让线圈的磁场覆盖范围刚好匹配常规小尺寸工件的加热长度，避免多余的磁场损耗。模块内部的核心发热匹配元件采用分层排布结构，高频电容、感应电感元件沿立式壳体的纵深方向依次固定，元件之间预留了足够的绝缘间隙，同时内部的铜排连接路径做了最短化设计，

　　尽可能减少高频电流在传输路径上的损耗，铜排和元件的连接位置都做了绝缘包覆，避免高频工作状态下出现爬电现象。侧边的接线端子采用外露快接结构，外部电源、冷却水路的接口都集中布置在模块侧下方，现场安装接线时不需要拆开模块壳体就能完成所有管线对接，后期维护更换元件时也能快速拆解，不需要整体拆卸模块的安装固定结构。设计过程中重点考虑了高频工作状态下的电磁屏蔽需求，模块的外侧壳体采用导磁金属板材制作，能够把内部元件产生的杂散磁场约束在壳体内部，避免对设备周边的传感器、控制信号线路造成电磁干扰，壳体上的散热开孔位置避开了内部核心电感元件的磁场外泄路径，既保证了内部热量能够顺着空气对流散出，也不会出现电磁泄漏超标的问题。

　　冷却水路的走向和内部发热元件的位置做了匹配设计，进水路径先经过工作负荷最高的感应线圈端，再依次流经内部的电容、电感发热元件，最后从出水口接出，保证发热最严重的部位能够得到最充分的冷却，整套水路的接头都采用标准快插接口，和工业设备常用的冷却水管径完全匹配，现场接驳时不需要额外转接头。
