手动钻床配套夹持定位工作台结构

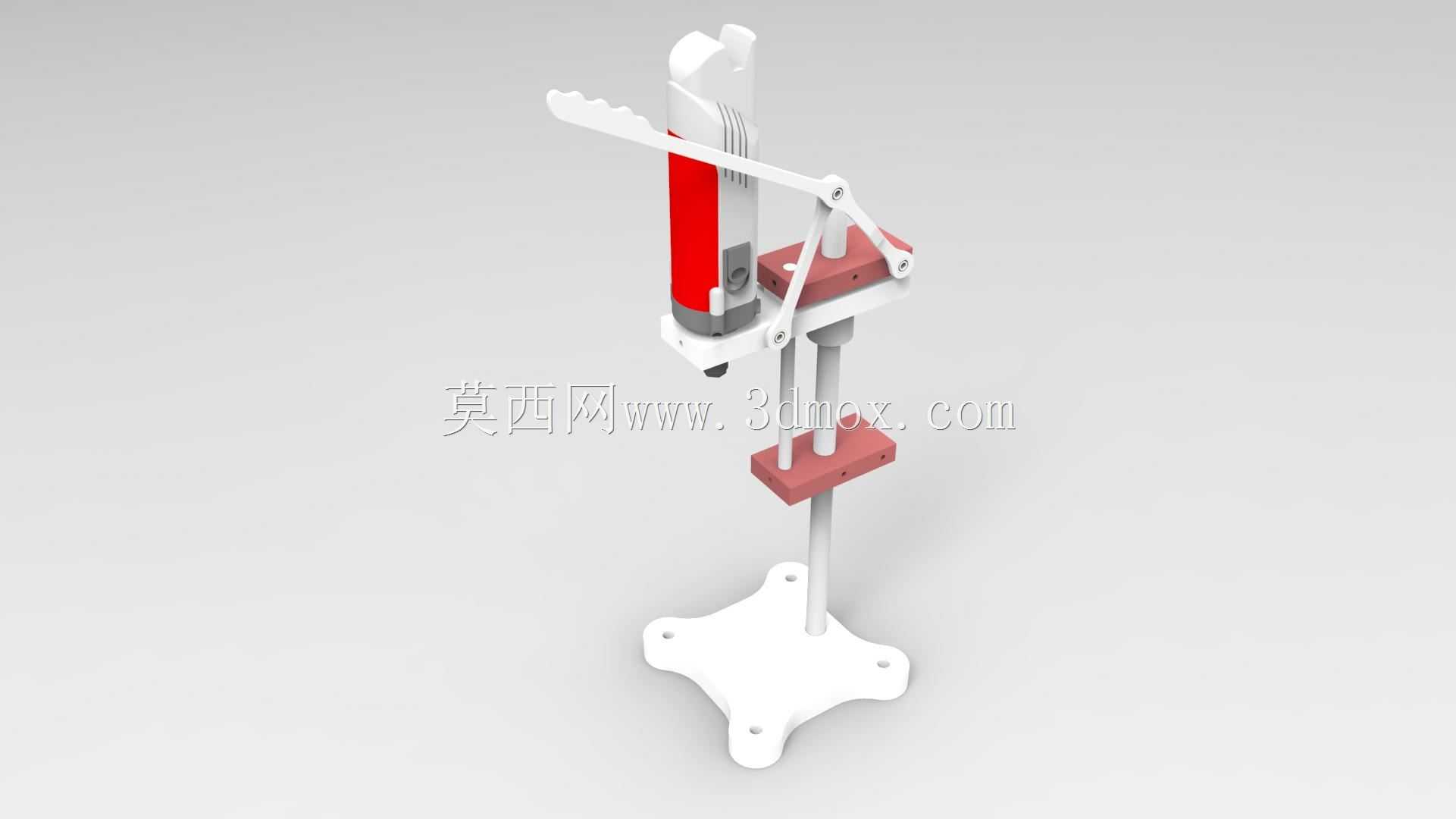

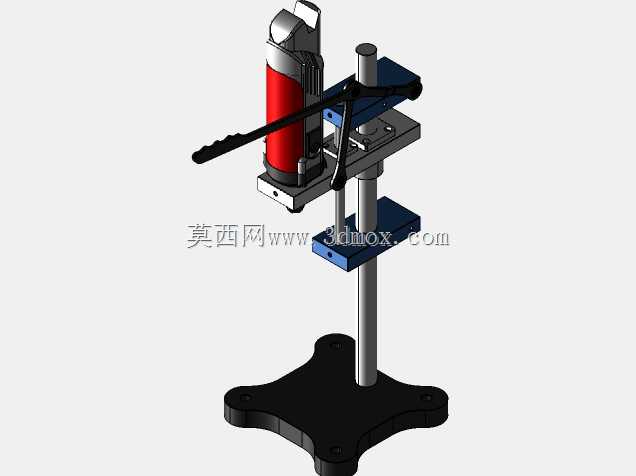

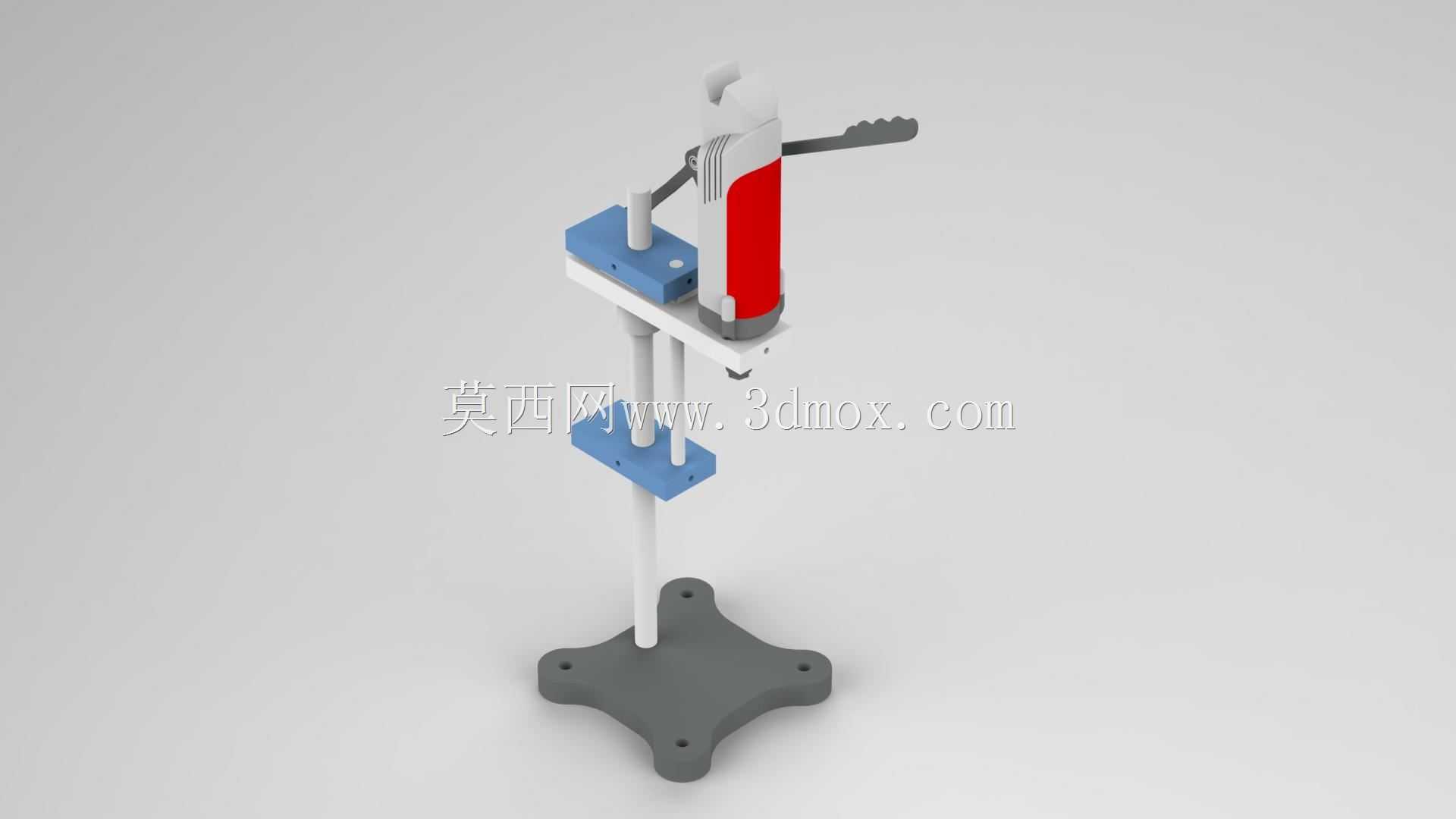

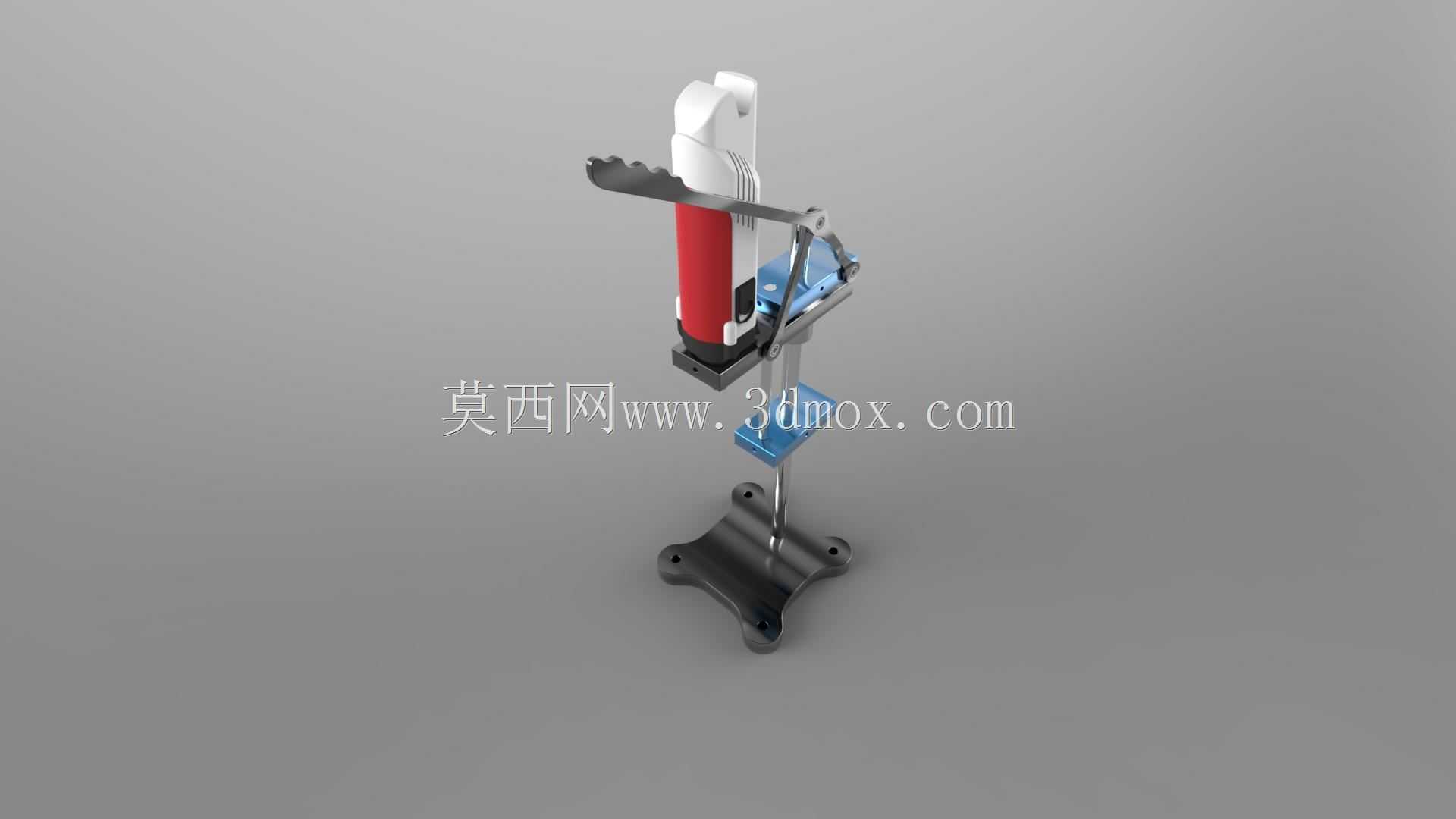

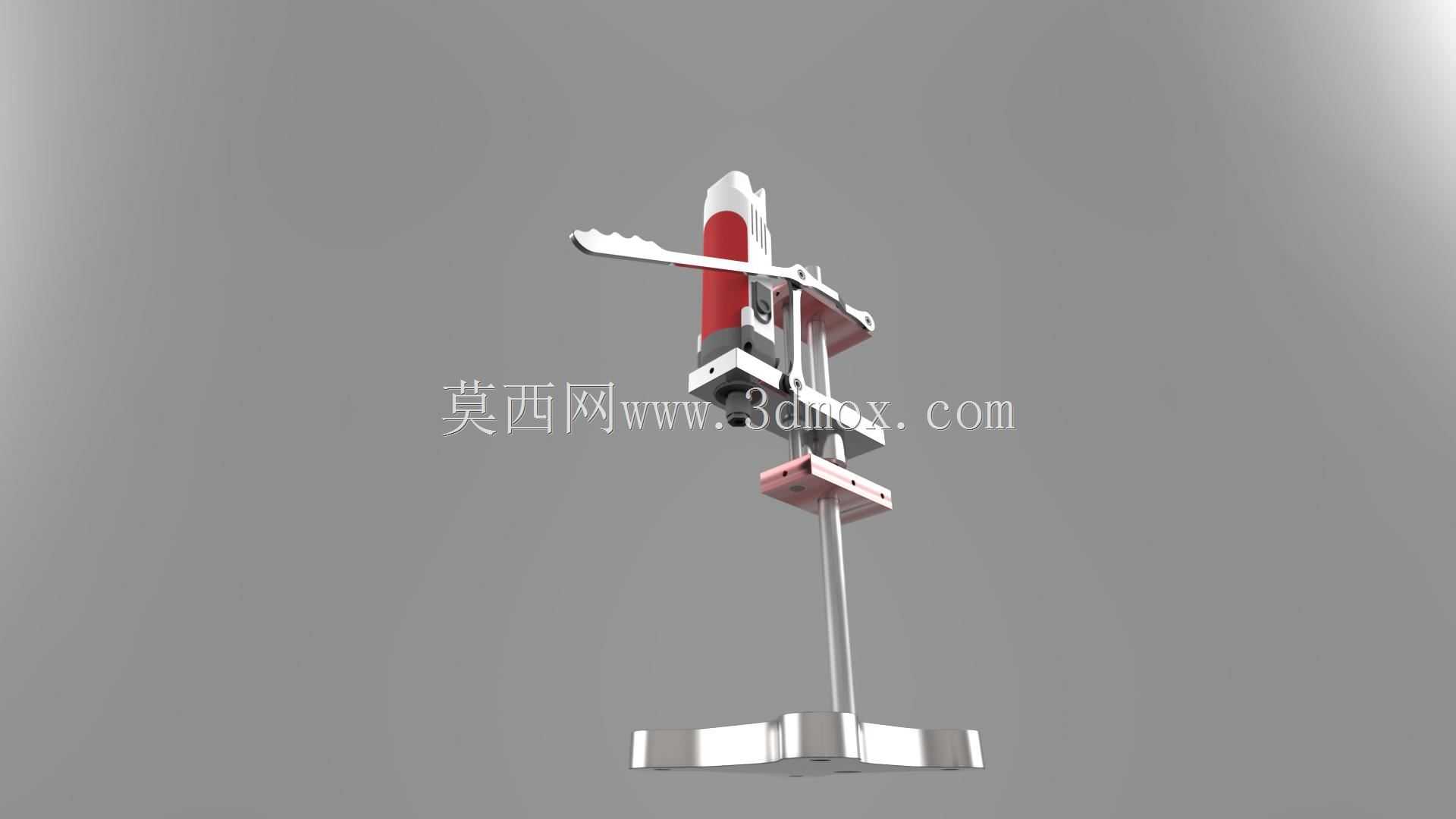

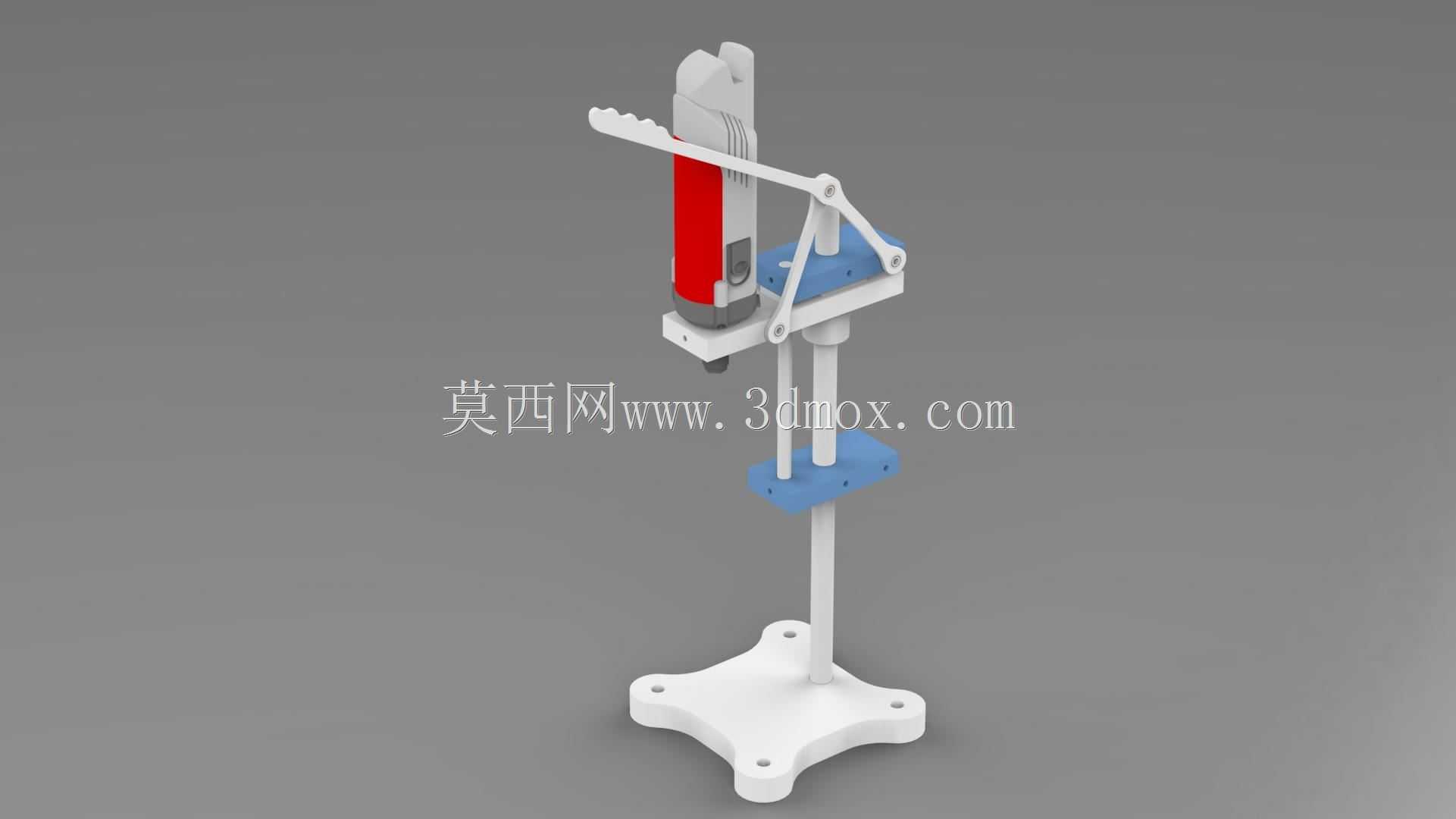

　　在小型零件的单件钻孔、扩孔、铰孔加工场景中，手动钻床的工作台定位精度、装夹便利性直接决定加工效率与孔位公差，这套手动钻床工作台结构，正是针对小批量五金件、非标零件的钻孔工序需求设计，适配多数台式手动钻床的安装接口，可直接替换原有简易工作台，解决原有工作台装夹范围小、定位无基准、下压过程偏载的常见问题。从实际加工场景来看，车间维修工位、教学实训场地、小型五金加工个体户的手动钻床，常面临加工件尺寸跨度大的问题，小到几毫米的销钉孔加工，大到两百毫米见方的小型钣金件钻孔，这套工作台的装夹结构可通过调整夹持块位置，覆盖不同外形的工件装夹，无需额外搭配台虎钳即可完成工件固定，减少装夹辅助时间。结构设计上，这套工作台采用双立柱直线导向结构，

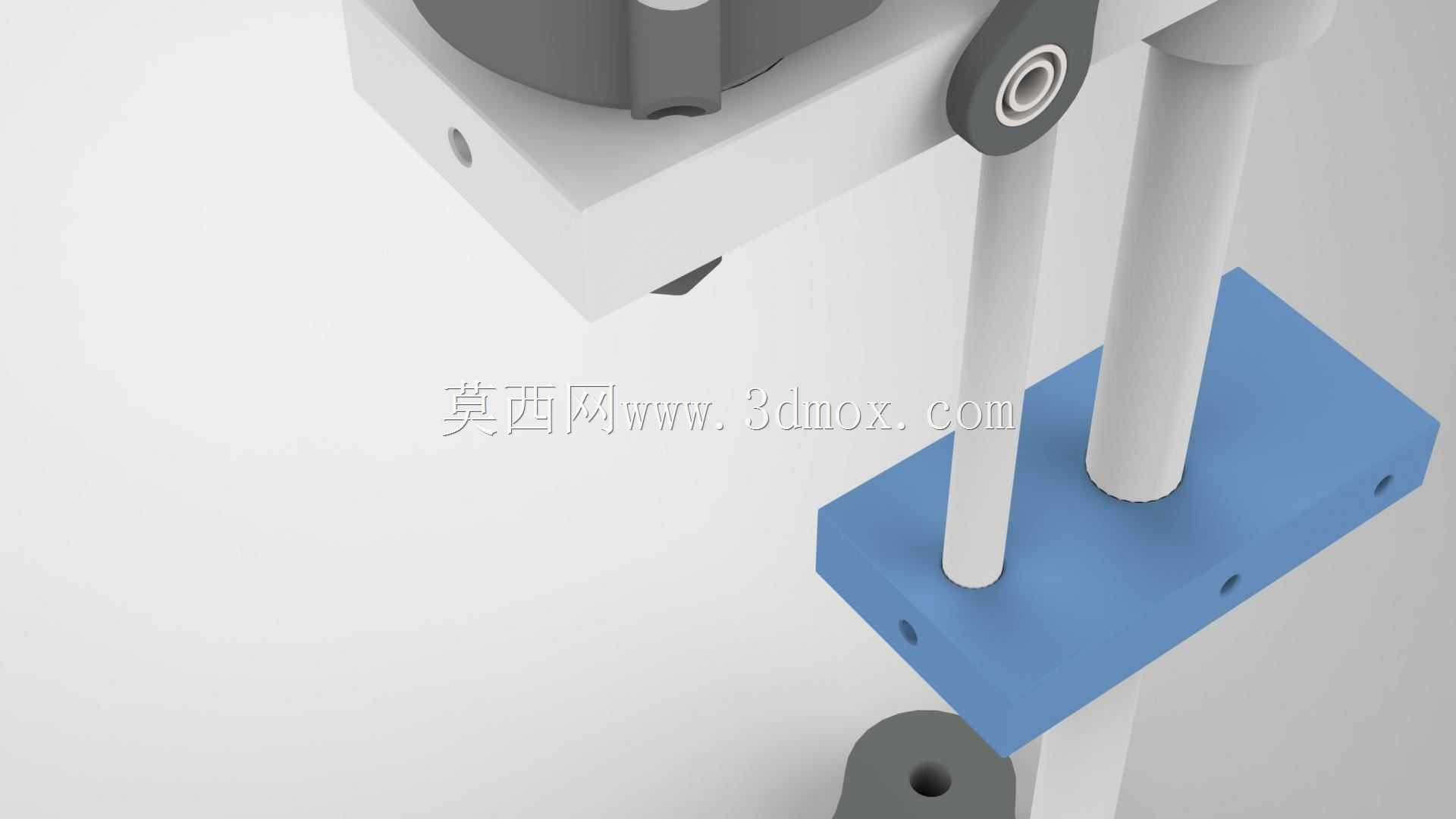

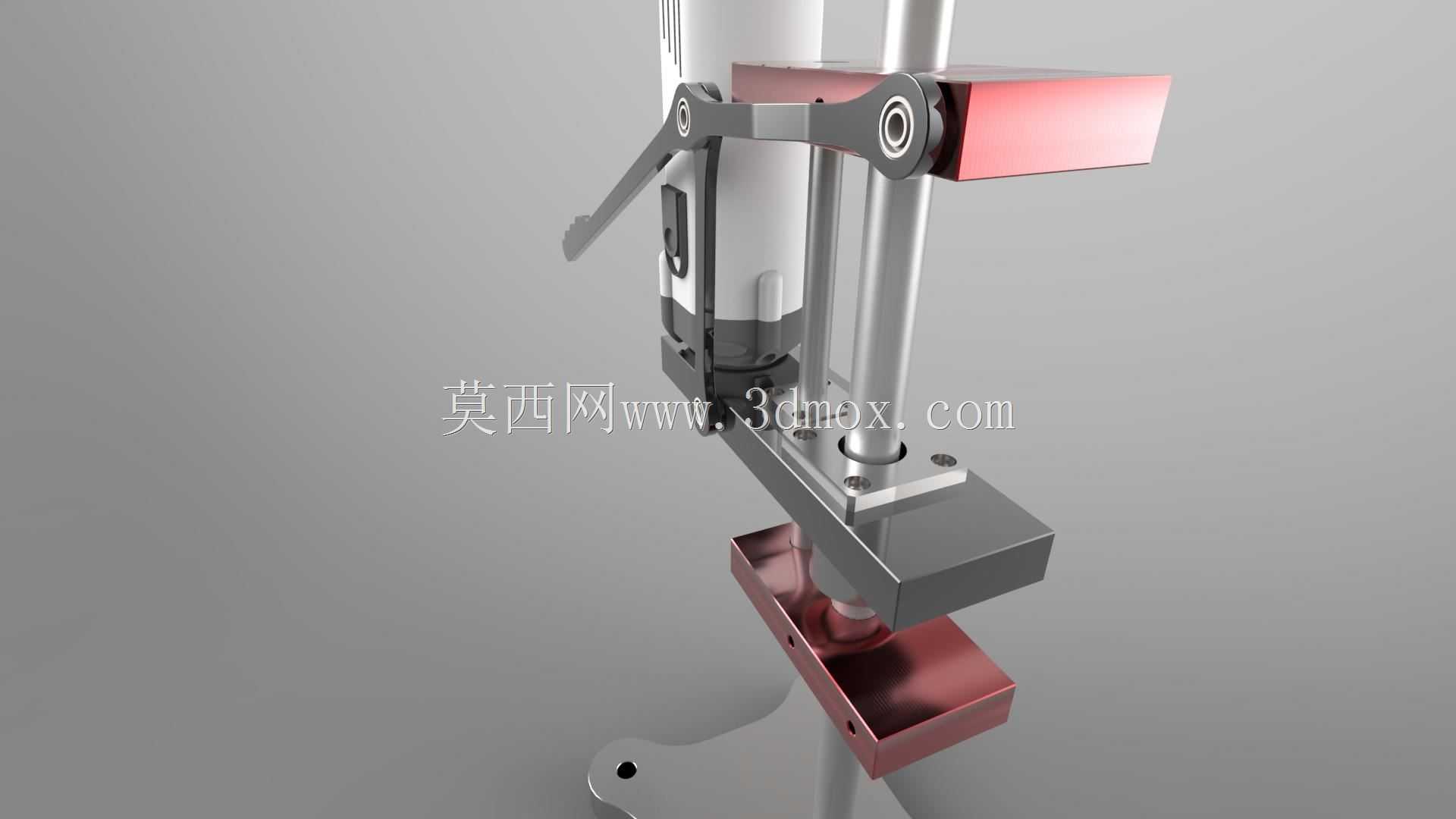

　　配合带轴承的滑动压头组件，手动下压操作时，压头可沿立柱做精准的直线进给，避免单臂结构常见的进给偏摆问题，保证钻头进给方向与工作台面的垂直度，从结构上减少钻孔偏斜、钻头折断的概率。压头部分的夹持接口采用通用快换设计，可根据加工需求更换不同规格的压头、定位套，适配不同直径的钻头导向需求，当加工深孔或者对孔位同轴度要求较高的零件时，可加装导向套对钻头进行辅助支撑，降低钻头长悬伸带来的振颤问题。工作台的底座采用带安装孔的平板结构，安装边界可适配多数台式手动钻床的底座安装螺孔间距，无需对原有钻床进行打孔改造，直接通过螺栓紧固即可完成安装，底座台面设置有T型槽结构，可搭配螺栓、压板对异形工件进行装夹，也可安装定位挡块实现批量零件的快速定位，

　　当加工同规格的批量小零件时，调整好挡块位置后，无需每次划线找正，直接将工件靠紧挡块即可完成定位，大幅缩短单件加工的辅助时间。从操作逻辑来看，这套工作台的操作手柄采用杠杆式结构，通过杠杆比放大下压力，操作人员无需施加过大的力即可完成进给动作，长时间操作也不易产生疲劳，手柄的锁紧结构可在进给到位后保持压头位置，方便进行孔口倒角、锪平面等需要短暂停留的加工工序。滑动部位的轴承采用密封式深沟球轴承，可抵御加工过程中产生的铁屑、切削液侵入，日常维护仅需定期在导向立柱表面涂抹润滑脂即可，无需频繁拆解保养，适配车间多尘、多切削液的恶劣使用环境。工作台面的平整度经过结构设计保证，安装后与钻床主轴的垂直度公差可控制在0.02mm以内，

　　满足一般精度的钻孔、铰孔加工要求，对于需要更高精度的加工场景，也可在台面上加装精密平口钳或者正弦台进一步拓展加工能力。在实际使用中，这套工作台还可配合定位销、钻套等工装，完成简单的分度钻孔加工，针对法兰类零件的圆周等分孔加工，可搭配简易分度转盘安装在工作台面上，无需购置专用分度头即可完成等分孔加工，降低小型加工场景的工装投入成本。结构的受力设计上，下压过程的作用力通过双立柱均匀传递到底座，避免单立柱结构长期受力产生的立柱变形问题，延长结构的使用寿命，即使进行薄板冲压件的小孔加工、硬质合金件的慢速钻孔，结构也能保持足够的刚性，不会出现进给抖动导致的孔壁粗糙问题。
