CFD优化型轴流散热扇叶结构设计

　　做散热结构设计的工程师大多清楚，扇叶的曲面造型直接决定整套通风散热系统的效率上限，这款经过CFD流场迭代优化的轴流扇叶，最初的设计需求来自机柜密闭散热场景——工业电控柜长期在高负载工况下运行，内部IGBT模块、电容组的积热如果不能及时排出，会直接触发元件温漂、保护停机甚至烧毁故障，传统等安装角扇叶在运行时容易在叶根位置形成流动分离，不仅会拉低整体送风效率，还会因为涡流脱落产生明显的气动噪声，在机房、精密车间这类对噪声有明确要求的场景里很难适配。

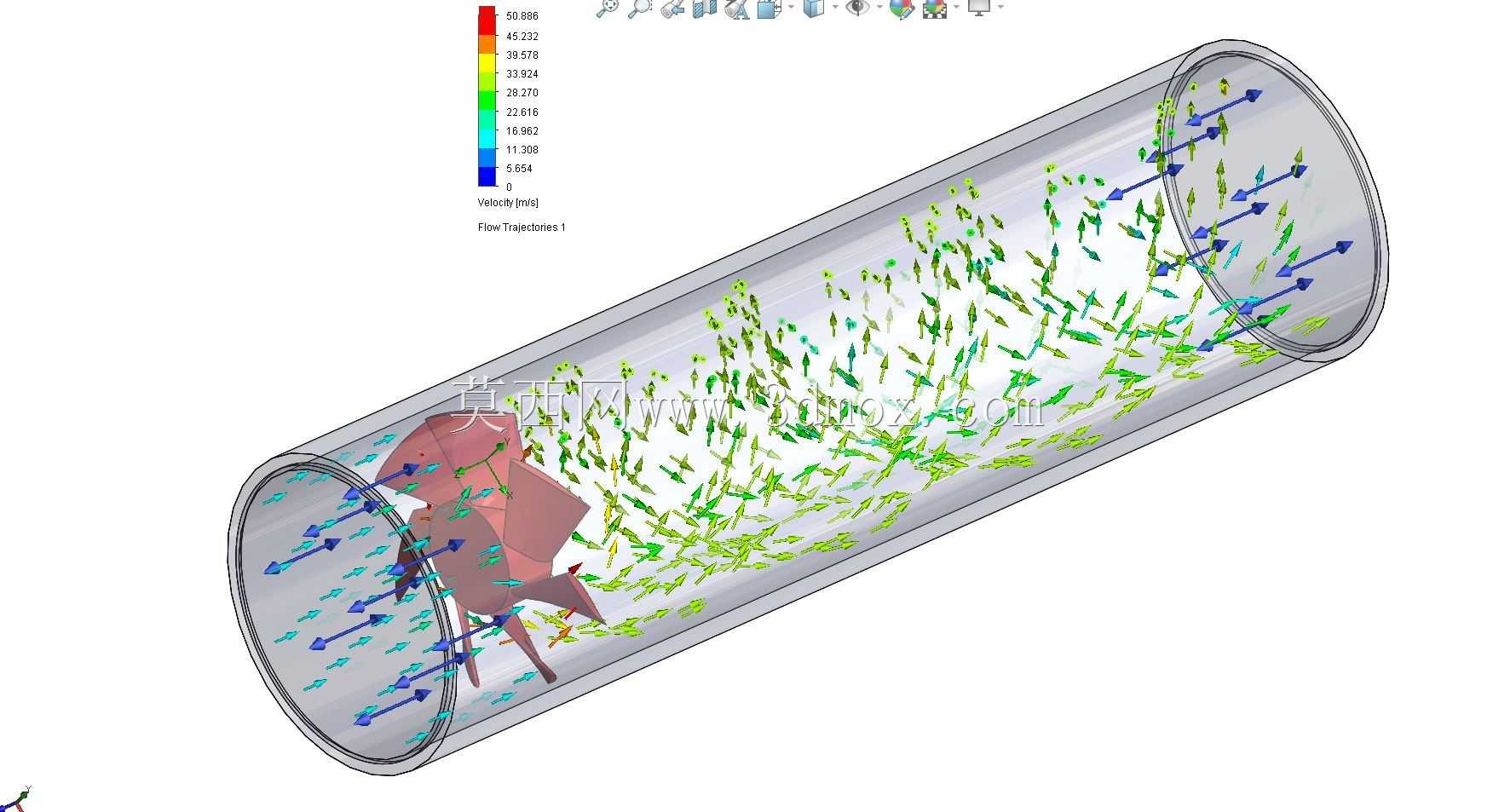

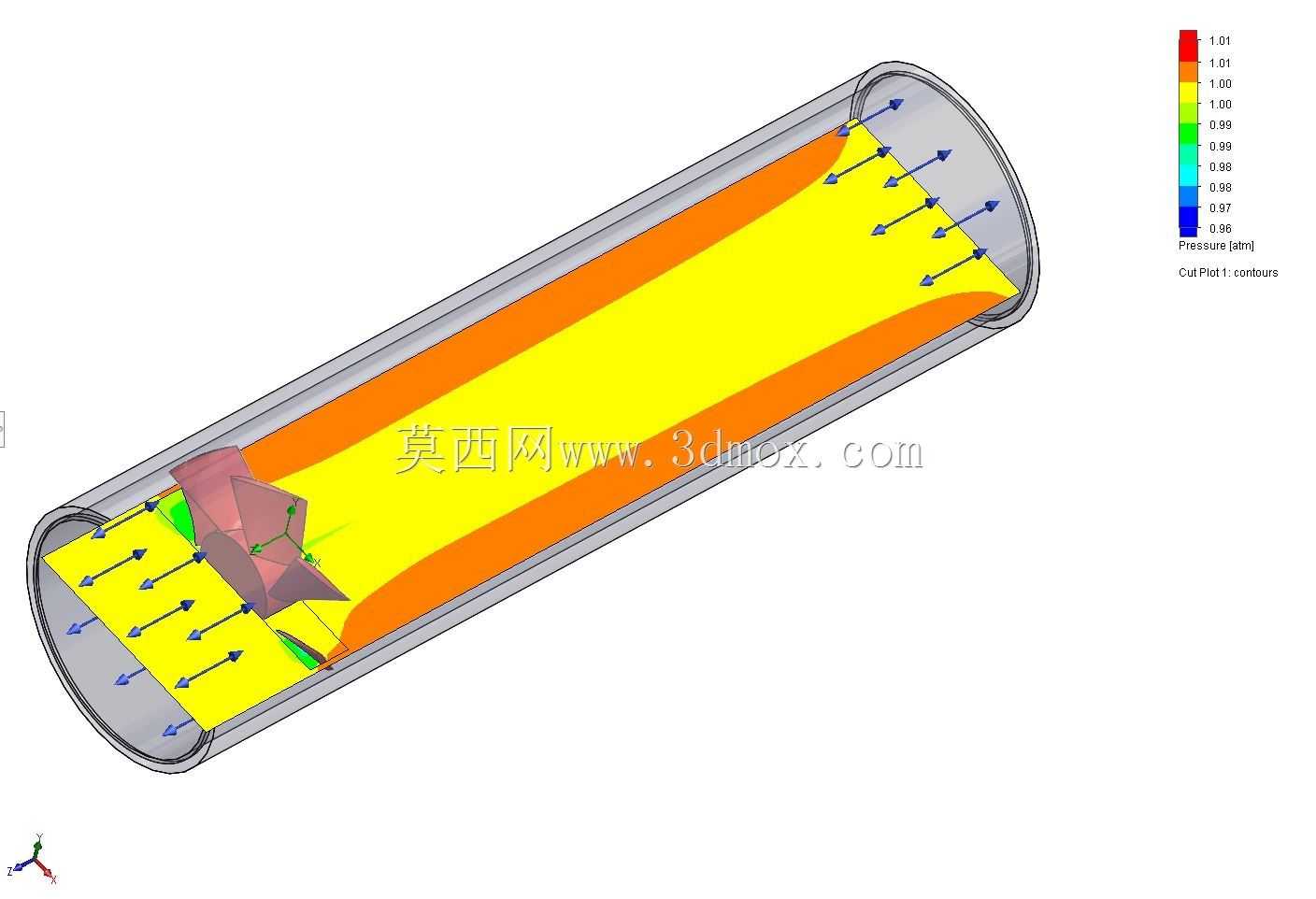

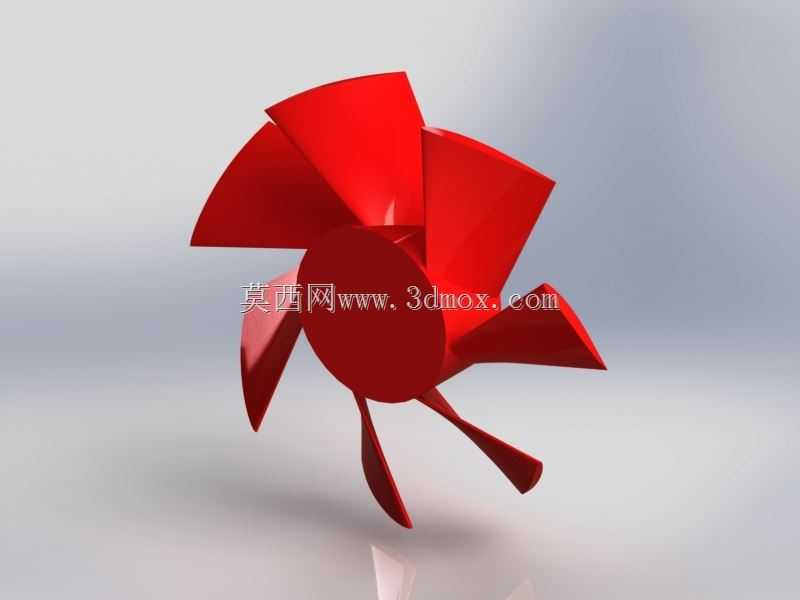

　　从结构设计逻辑来看，这款扇叶采用了变安装角的曲面构型，从叶根到叶尖的弦长、扭转角都做了连续渐变处理，叶根区域的安装角更大，是因为叶轮旋转时叶根位置的线速度更低，更大的攻角可以提升低线速区域的气流推动能力，避免叶根处因为气流流速不足形成滞止区；到叶尖位置则逐步减小安装角，匹配叶尖更高的线速度，减少叶尖位置的气流冲角损失，同时叶尖做了小角度的切边修型，用来削弱叶尖涡的强度，降低涡流带来的能量损耗与气动噪声。每一片叶片的曲面都经过多轮流场仿真迭代，调整了翼型的厚度分布，叶片前缘做了小圆角钝化处理，避免来流角度波动时出现过早的流动分离，后缘则做了薄化处理，让气流可以平顺脱离叶片表面，减少尾迹区的湍流脉动。

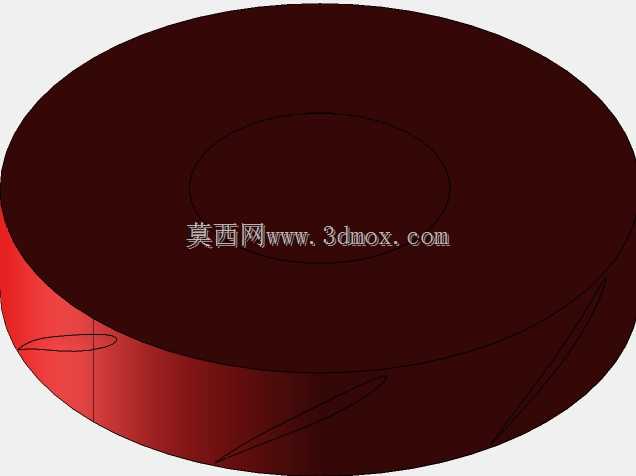

　　在实际安装适配层面，这款扇叶的中心轮毂采用了等直径的圆柱配合面，预留了标准的电机轴安装孔位与顶丝锁紧平面，不需要额外做转接结构就可以适配常规的单相异步电机、直流无刷电机输出轴，轮毂与叶片的过渡位置做了大圆角顺滑衔接，既可以降低转角位置的应力集中，提升扇叶长期高速旋转的结构强度，也能减少轮毂周边的乱流产生。扇叶的整体径向尺寸控制在常规120mm规格通风扇的安装边界内，轴向突出高度不超过35mm，可以直接适配标准尺寸的风机安装框、机柜通风开孔，不需要对原有设备的安装结构做大幅改动，不管是替换原有老旧扇叶做能效升级，还是新设备做散热系统选型，都能快速适配。

　　从实际应用场景延伸来看，这款扇叶的气动特性不仅适配工业机柜散热，调整对应转速参数后，还可以用在新风系统的送风末端、电子设备的风冷散热模块、工业设备的局部通风降温工位。不同于普通冲压成型的金属扇叶，这款一体构型的曲面扇叶在动平衡特性上更有优势，设计阶段就对每一片叶片的质量分布做了对称校准，高速旋转时的偏心振动量更小，既可以降低配套轴承的磨损速度，延长风机整体的使用寿命，也能避免振动传递到设备壳体上产生共振噪声。在流场表现上，这款扇叶的送风轴向集中度更高，气流扩散角控制在合理区间，不会像部分大扭角扇叶那样出现气流沿径向发散的问题，在需要定向送风的散热场景里，能让气流直接覆盖发热元件表面，提升热交换效率。

　　设计过程中还特意考虑了不同工况下的适配性，叶片的曲面曲率做了冗余设计，即使在10%到15%的转速波动区间内，也不会出现明显的失速现象，适配不同的调速控制策略，比如PWM调速、电压调速的风机驱动方案，都能保持稳定的送风表现。轮毂的中心安装孔做了公差带优化，采用基孔制的过渡配合设计，既可以保证安装时的同轴度，也不会因为配合过紧导致装配困难，顶丝孔的位置对应电机轴的D型切面，锁紧后可以避免长期旋转出现松脱打滑的问题。叶片的厚度从根部到尖部逐步减薄，在保证结构强度满足高速旋转离心力要求的前提下，尽可能降低了扇叶自身的转动惯量，让风机启动时的扭矩需求更小，适配小功率驱动电机的同时，也能提升调速响应速度。
