小型飞行器副翼操纵传动机构设计

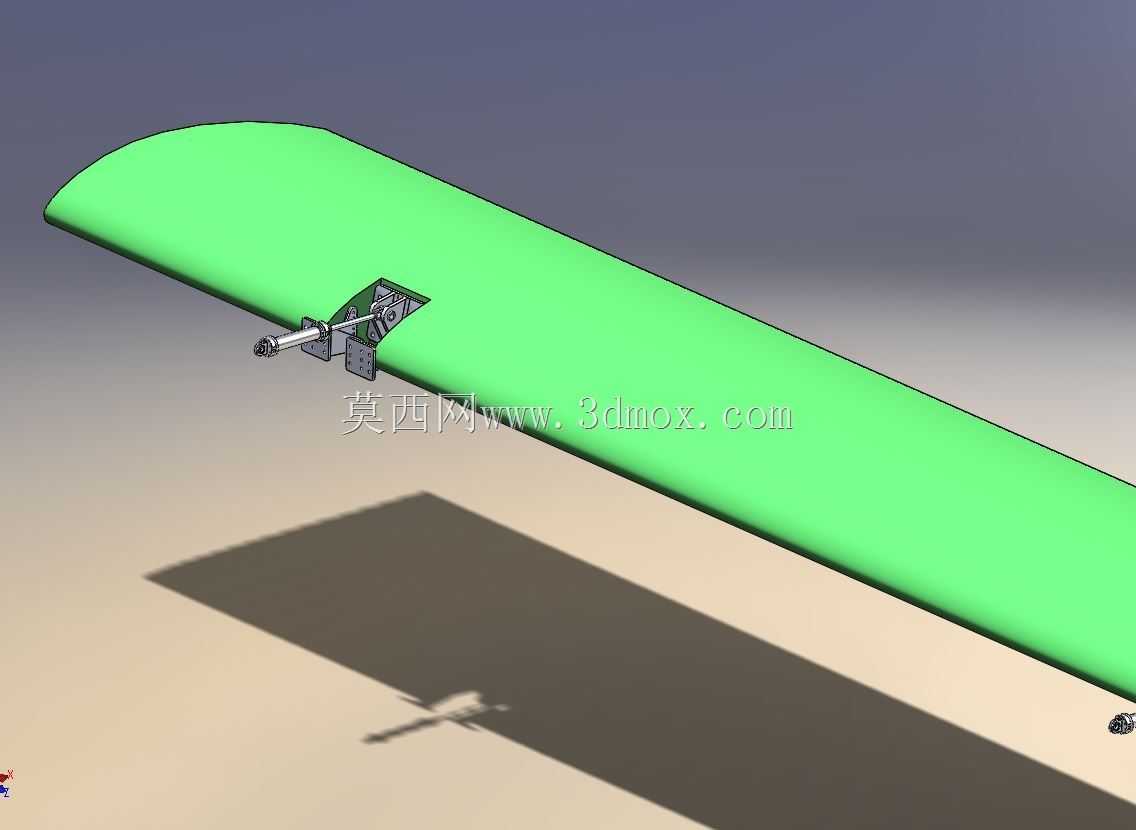

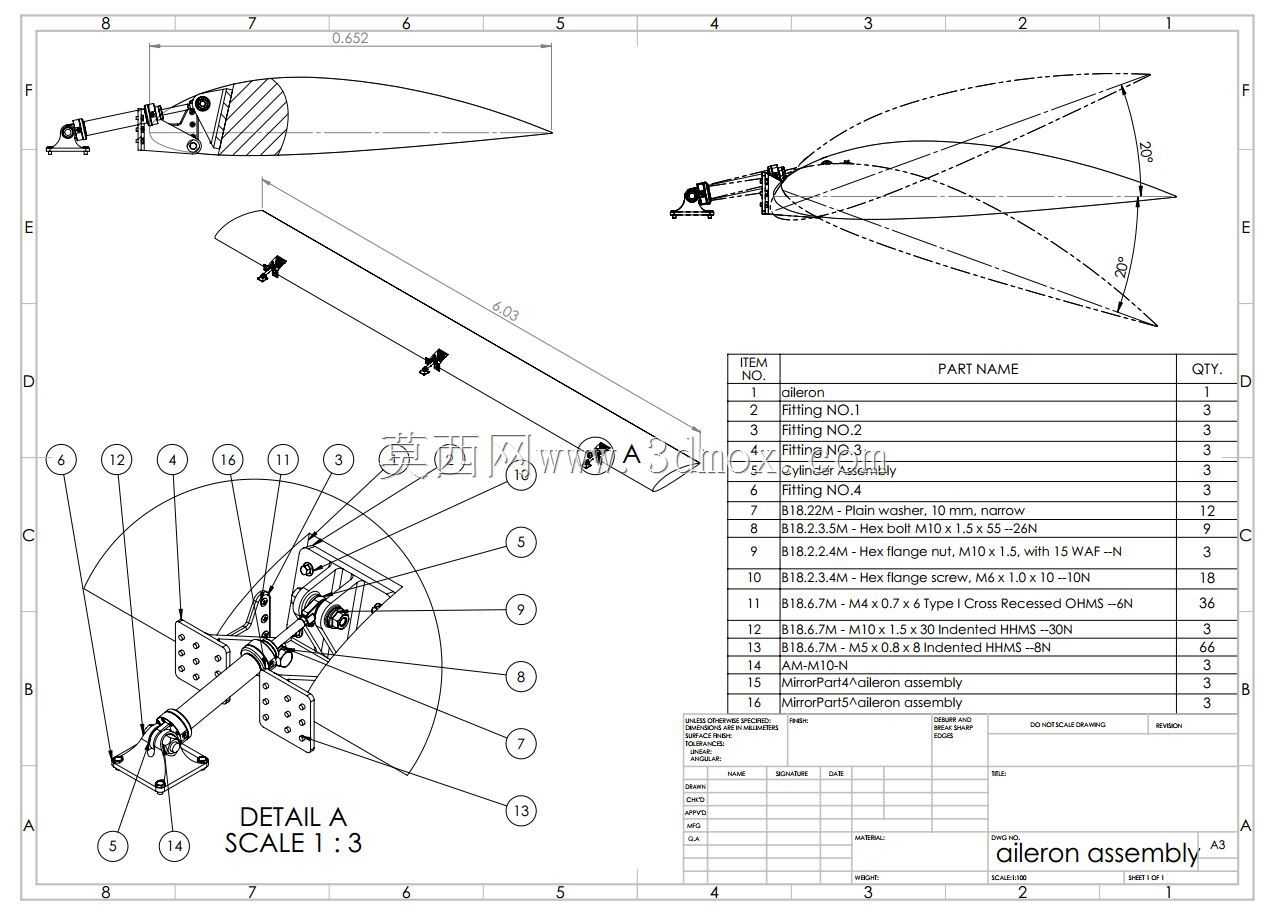

　　这套副翼机构的三维设计，核心服务于轻小型固定翼飞行器的横向姿态控制场景，在实际飞行作业中，飞行员或自驾仪输出的横向操纵指令，会通过这套传动链路转化为副翼舵面的偏转动作，进而改变机翼两侧的升力差，实现飞行器的滚转姿态调整，不管是航线修正、转弯机动还是紊流中的姿态保持，都需要这套机构稳定传递操纵力矩。从结构功能拆分来看，整套机构包含舵面主体、传动摇臂、连杆组件、安装支座以及配套的紧固件，舵面采用翼型剖面设计，前缘做了收边处理，和机翼后缘的安装位匹配时能保证气动连续性，避免舵面偏转时出现不必要的气流分离。设计过程中优先考虑了传动链路的间隙控制，所有铰接位置的配合公差都经过反复校核，避免操纵过程中出现虚位，导致飞行姿态控制滞后或者出现不必要的舵面振荡，毕竟在低空飞行场景下，哪怕毫米级的传动间隙，在高速气流作用下都可能被放大，影响操纵手感甚至飞行安全。

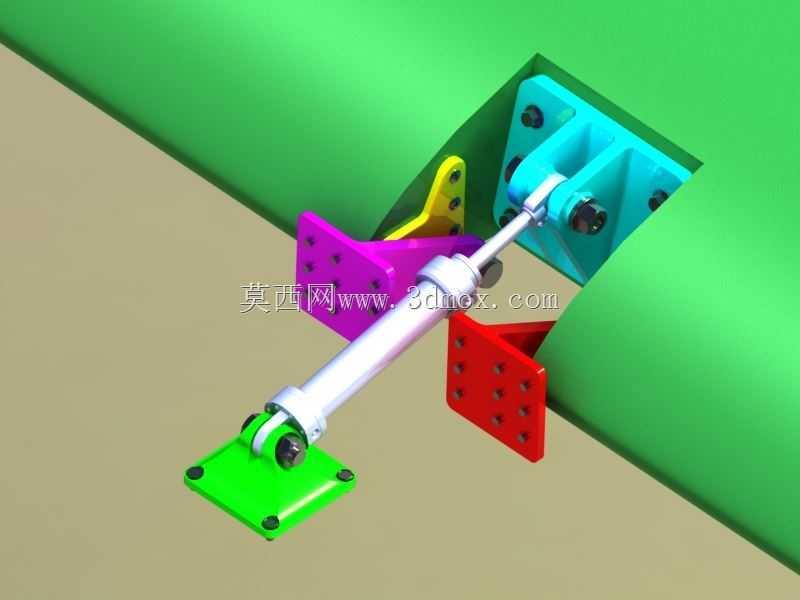

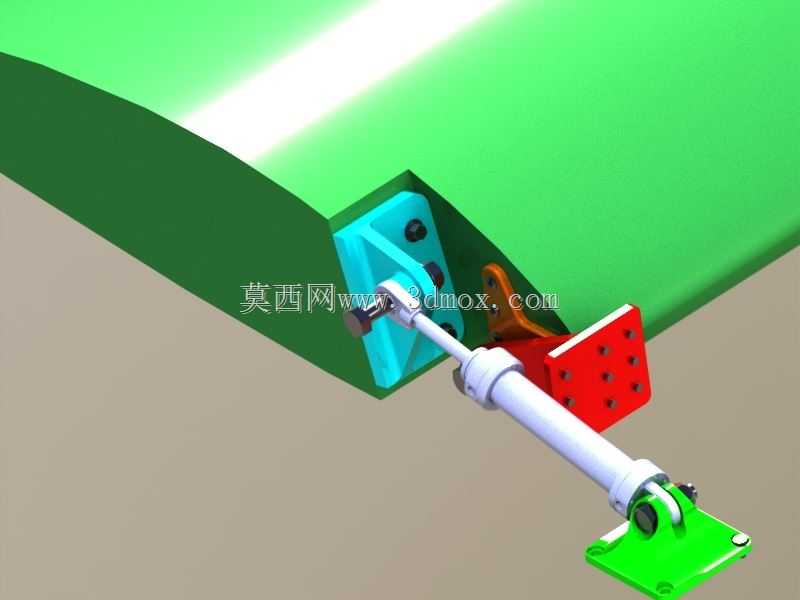

　　从安装边界来看，舵面的展向长度适配对应量级机翼的后缘安装段，弦向尺寸匹配机翼后缘的气流过渡要求，安装时舵面通过沿展向分布的铰接点和机翼主体连接，每个铰接点的同轴度要求在设计时做了明确标注，避免安装后舵面转动卡滞。传动摇臂的安装位置设置在机翼内部的承力肋位置，支座直接和机翼主承力结构连接，保证操纵力矩传递过程中不会出现结构形变，连杆采用两端带铰接轴承的结构，既能补偿安装过程中产生的位置误差，也能在舵面偏转过程中保证力矩传递的线性度，不会出现传动死点。

　　在实际功能实现上，这套机构的舵面偏转角度范围覆盖了常规飞行所需的正负偏转行程，向上偏转时能降低对应侧机翼的升力，向下偏转时则提升升力，两侧舵面反向差动就可以产生足够的滚转力矩。设计时还考虑了维护便利性，所有紧固件都采用标准航空件，拆卸更换时不需要特殊定制工具，舵面和传动连杆的连接位置设置了快拆结构，日常检查维护时可以快速拆解舵面，检查铰接位置的磨损情况。

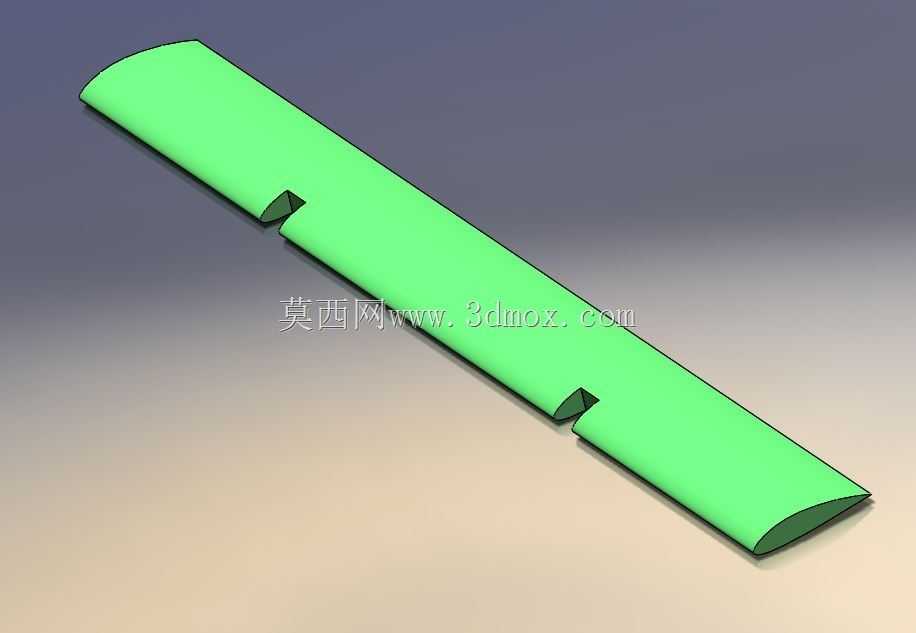

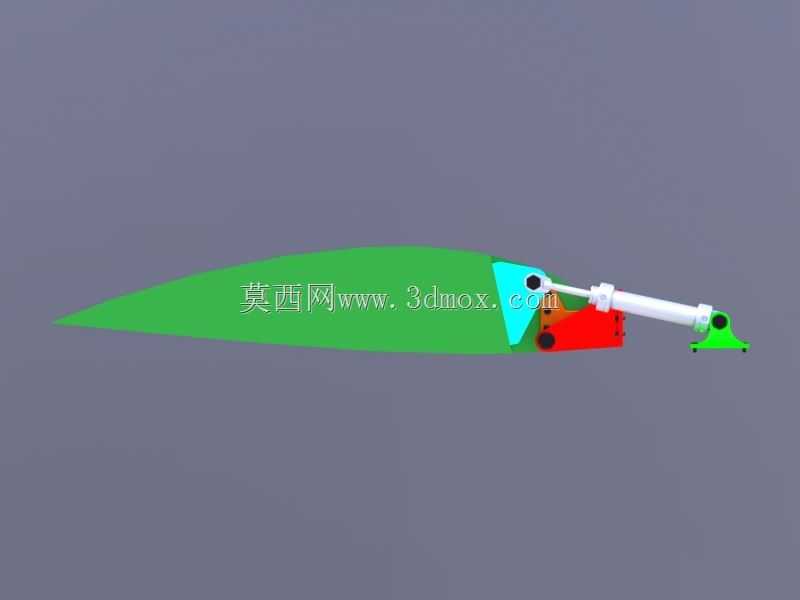

　　从气动设计细节来看，舵面的翼型剖面和主机翼的翼型做了平滑过渡，舵面前缘的圆弧半径经过优化，在大偏角情况下也能保证气流附着，提升低速飞行时的操纵效率，避免副翼失效。传动机构的所有突出结构都做了收边处理，安装后全部隐藏在机翼内部或者舵面的整流结构内，不会产生额外的气动阻力。整套机构的重量控制也做了针对性优化，在保证结构强度满足机动飞行载荷要求的前提下，尽可能降低构件重量，减少不必要的飞行负载，毕竟对于轻小型飞行器来说，每克结构重量的降低都能提升有效载荷或者续航表现。

　　在结构强度校核环节，设计时针对不同飞行工况下的气动载荷做了受力分析，比如最大机动过载下的舵面气动力、着陆冲击带来的惯性载荷，都对应到每个构件的受力计算中，保证连杆、摇臂、支座以及铰接点的强度都有足够的安全余量，不会在极端工况下出现结构失效。铰接位置的轴承选型也考虑了户外使用场景的防尘、防腐蚀要求，长时间在复杂气象条件下飞行也不会出现转动卡滞的问题。
