带CFD流场分析的玩具赛车结构设计

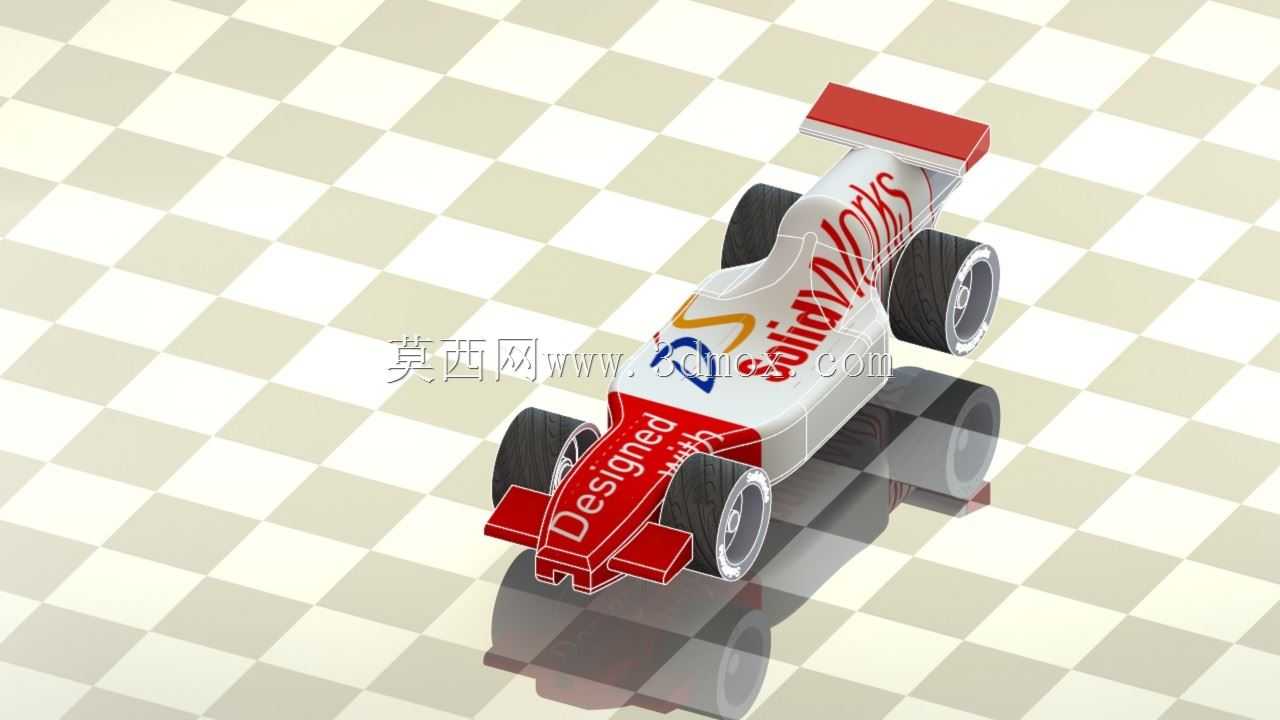

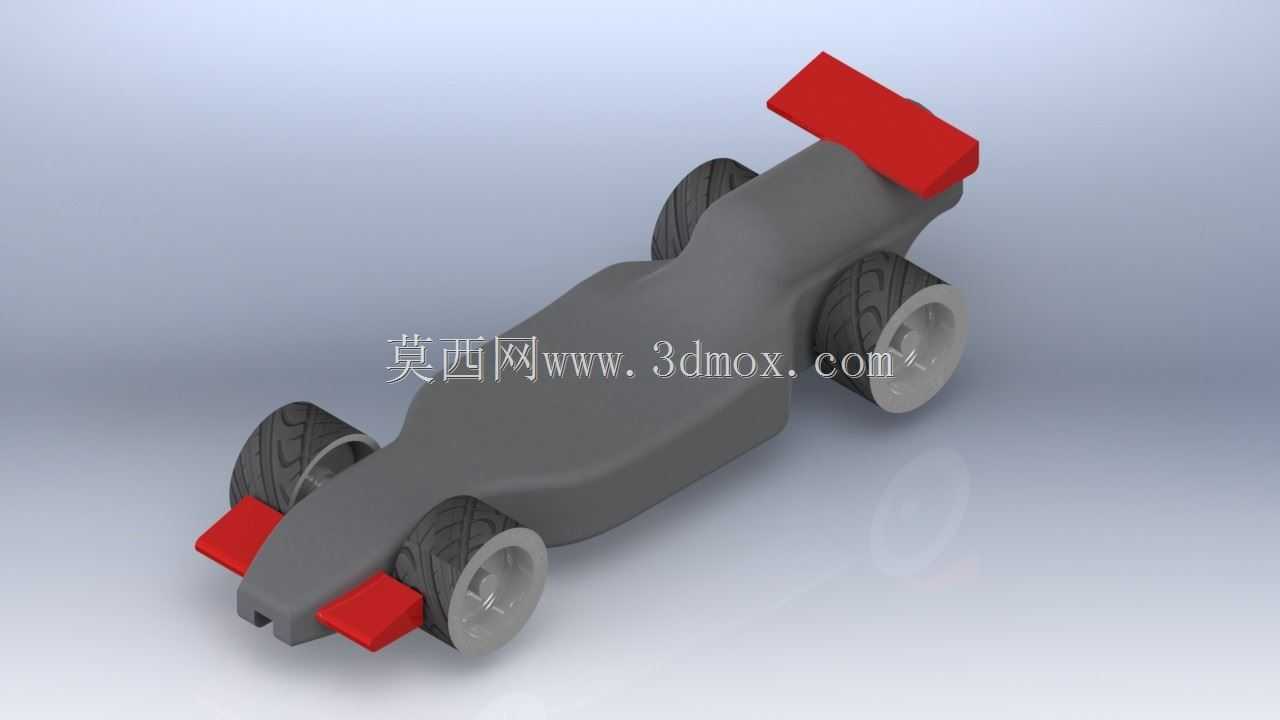

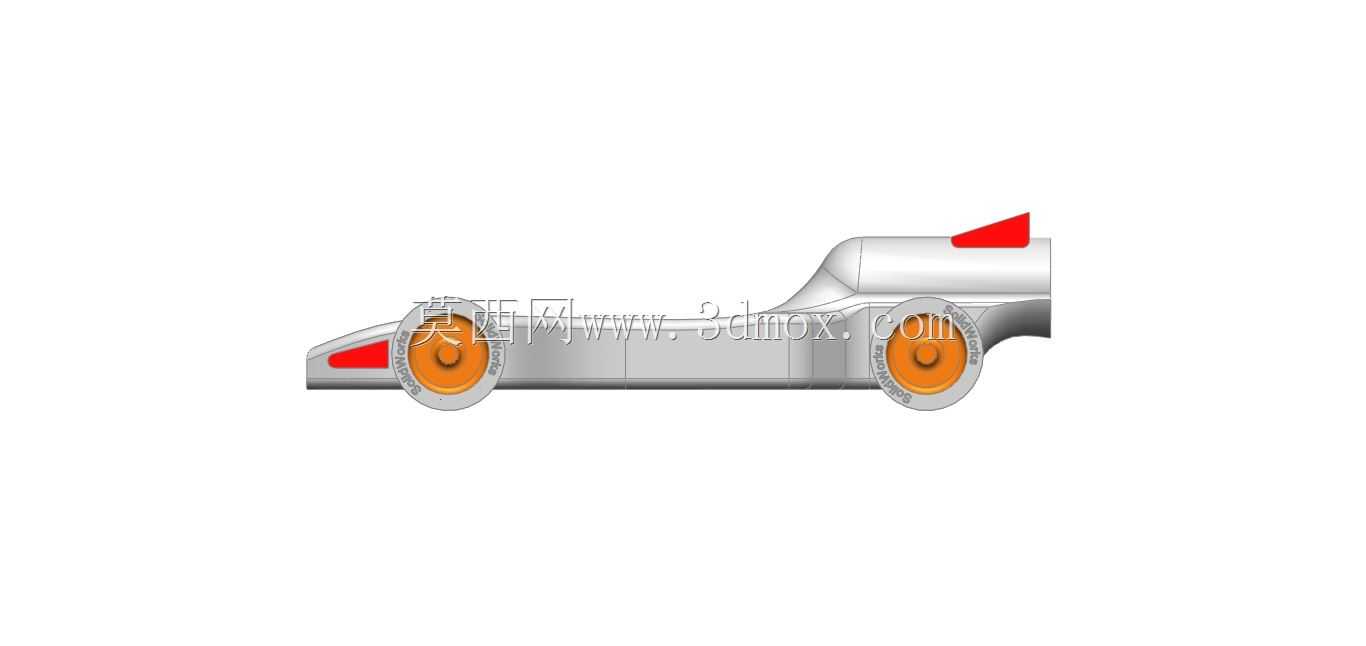

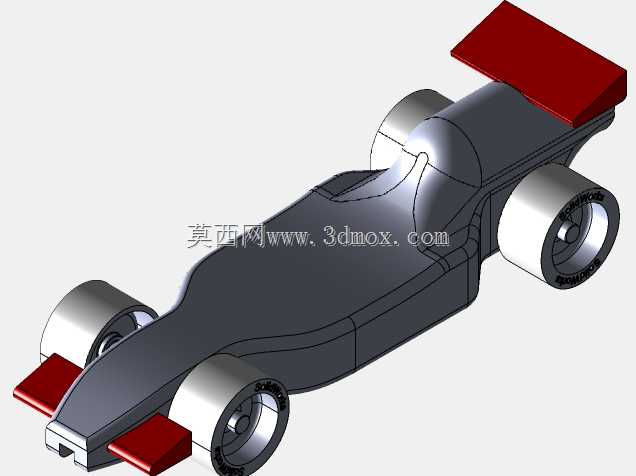

　　这款玩具赛车的三维结构设计，核心围绕小型竞速类玩具的实际使用场景展开，日常多用于青少年科创教学演示、桌面竞速玩耍、空气动力学原理具象化展示场景，区别于常规仅做外观复刻的玩具车模型，其设计阶段就融入了专业的升阻特性仿真验证逻辑，能直观呈现车辆在行进过程中的气流走向与压力分布规律。从功能特性来看，整车采用开轮式单座竞速车的经典布局，外露的轮组结构完全参照专业方程式赛车的布置逻辑，前轮转向预留了足够的摆动间隙，后轮作为驱动轮的安装位做了同轴度限位设计，轮辋采用多辐条镂空结构，既降低了转动惯量，也减少了轮腔内部的乱流堆积。车身中部的驾驶舱区域做了收窄处理，侧箱位置顺着气流走向做了顺滑的曲面过渡，能引导流经车头的气流平稳流向车尾区域，

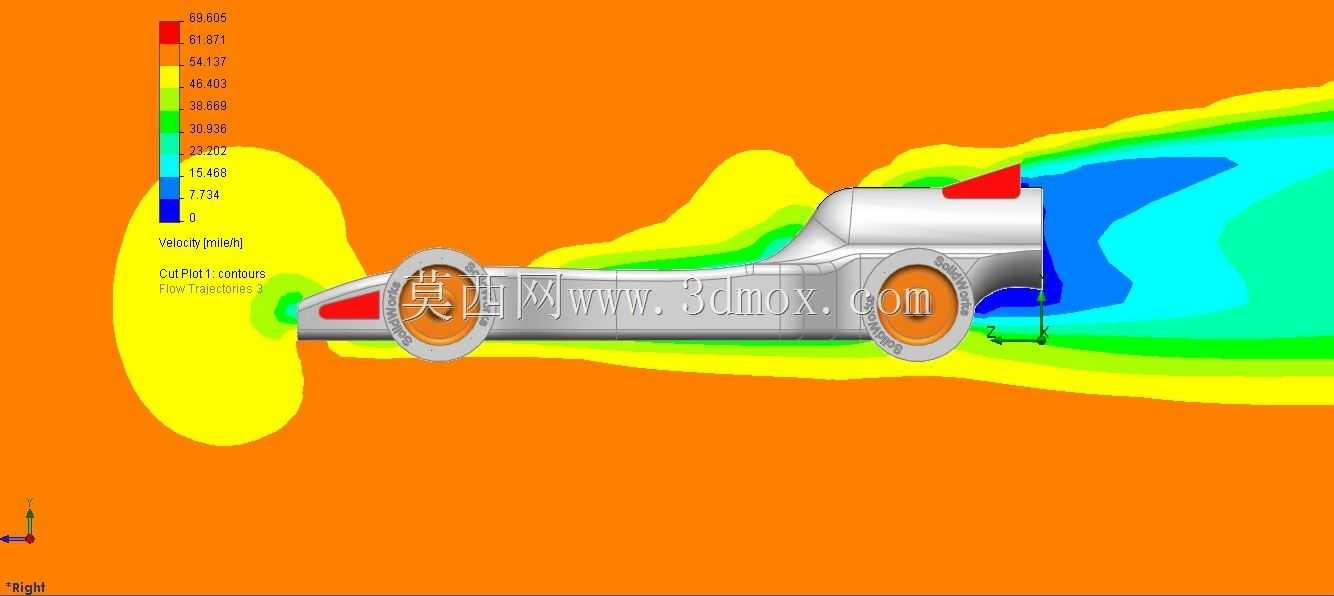

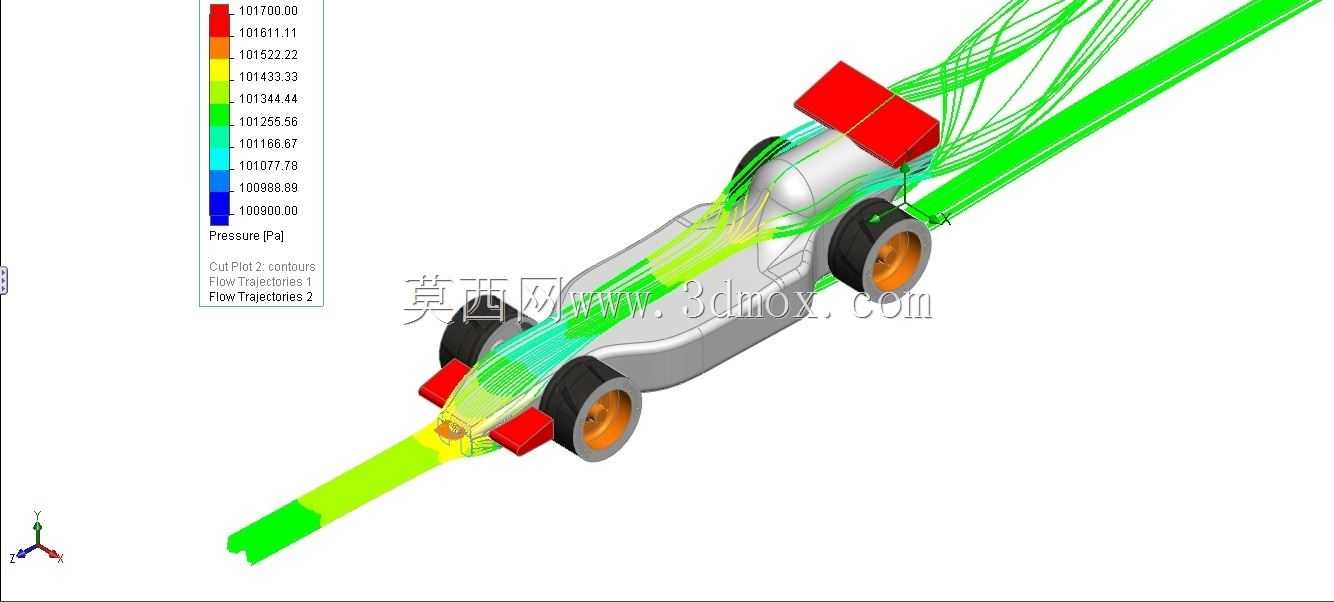

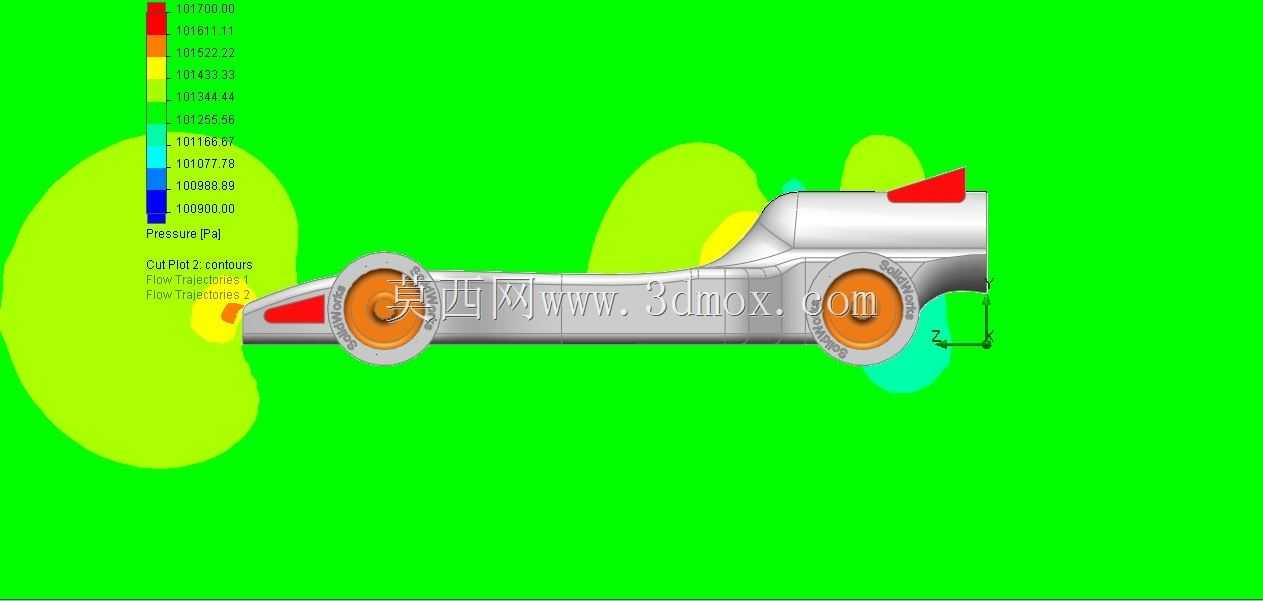

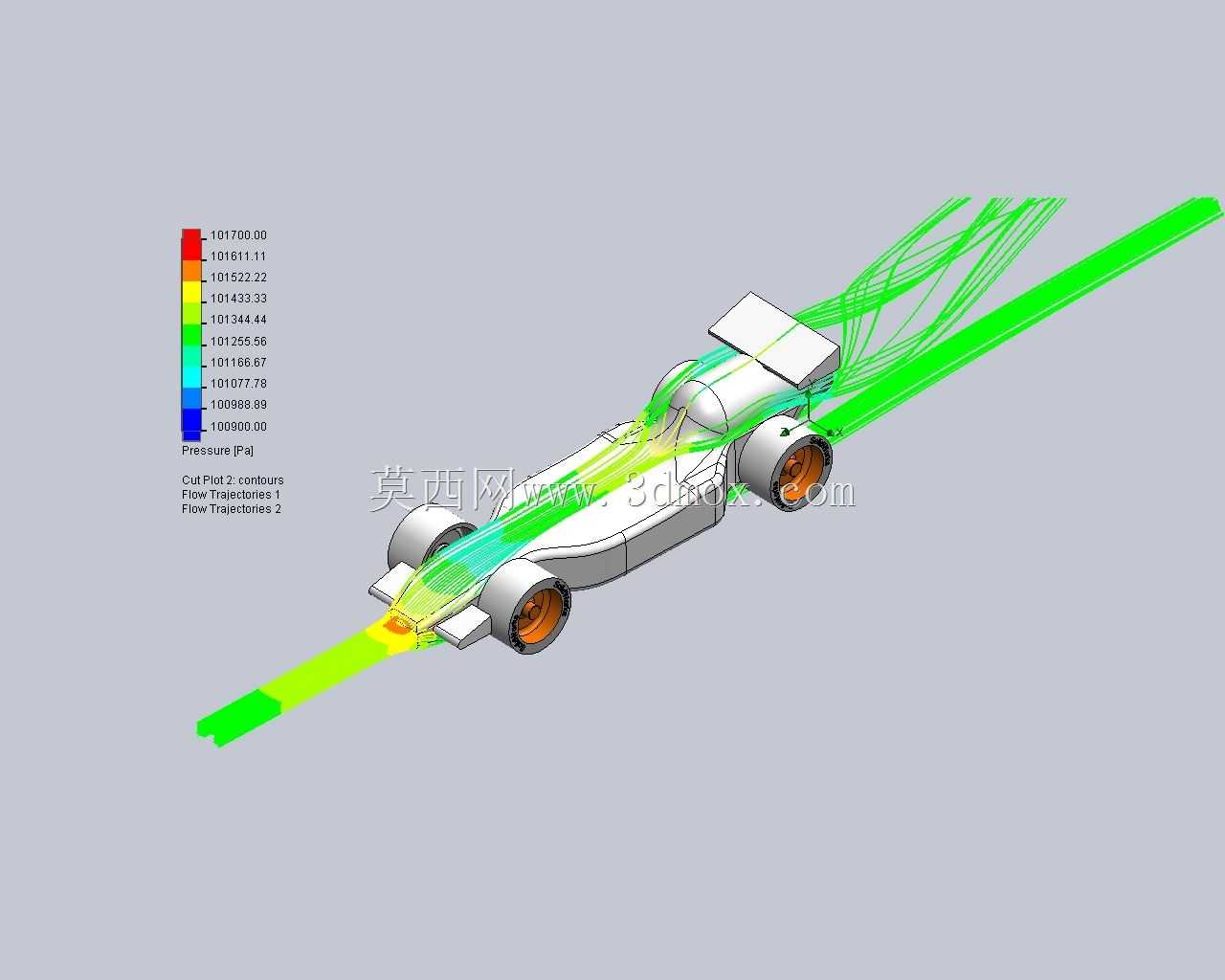

　　避免在车身侧面形成涡流拖拽。车尾设置的独立水平尾翼，安装角度经过流场仿真校准，能在车辆高速行进时提供合适的下压力，平衡前轮的抓地力分配，避免高速状态下出现抬头失稳的问题。设计过程中没有盲目追求夸张的外观造型，所有曲面的曲率调整都结合CFD仿真的流场轨迹迭代优化，从仿真结果的流场迹线可以看到，流经车头前缘的气流被分成三股，一部分顺着车身顶部流向尾翼区域，为尾翼提供稳定的来流；一部分顺着侧箱下沿流向后轮区域，带走轮组转动裹挟的乱流；还有一部分从车身底部穿过，利用底盘的平直曲面形成文丘里效应，进一步增强整车的下压力表现。车身左侧的压力色阶标注能直观呈现不同区域的压力分布，车头前缘正压区的范围控制在最小区间，减少迎风面的压差阻力，

　　车身顶部与侧部的负压区分布均匀，不会出现局部压力突变导致的气流分离。从安装边界与尺寸控制来看，整车的轮距与轴距比例严格参照竞速车的黄金配比，前轮距略窄于后轮距，既保证了直线行驶的稳定性，也能减少转向时的侧倾幅度；轮组与车身侧箱的间隙控制在3毫米以上，避免行驶过程中轮组跳动剐蹭车身；尾翼的安装高度不超过车身最高点15毫米，不会因为尾翼过高增加额外的迎风阻力；底盘的离地间隙保持在5毫米左右，既保证了底部气流的流通空间，也不会因为离地过高削弱底部的下压力效应。轮组的安装轴采用标准的小直径圆轴结构，与车身轴孔的配合间隙控制在0.1毫米以内，既保证轮组转动的顺滑度，也不会出现旷量过大导致的行驶跑偏问题。车头的前翼结构与车头前缘一体化设计，能提前梳理来流，引导气流避开前轮的正面迎风区域，减少轮组带来的寄生阻力。在实际教学场景中，这款模型可以直接作为空气动力学课程的具象演示载体，通过配套的流场仿真结果，能让学习者直观理解压差阻力、诱导阻力、下压力生成的基本原理，区别于纯理论的公式讲解，实体结构加流场可视化的组合，能大幅降低空气动力学相关知识的理解门槛。针对玩具使用场景的结构可靠性设计上，所有突出的结构比如尾翼端板、前翼边缘都做了圆角过渡，没有尖锐的棱角，避免玩耍过程中出现划伤；车身壁厚控制在1.5毫米左右，既保证了整体结构的抗冲击强度，也不会因为壁厚过大增加整车重量，影响滑行距离。轮组的轮胎部分采用略宽于轮辋的圆柱面设计，接触地面的面积控制在合理范围，

　　既保证足够的抓地力，也不会因为接触面积过大增加滚动阻力。整车的所有曲面都做了G2连续处理，没有曲率突变的折角，一方面能减少气流分离带来的阻力，另一方面也能降低注塑生产时的脱模难度，适合小批量的玩具量产加工。从结构拆分逻辑来看，整车可以拆分为车身主体、四个轮组、尾翼、前翼几个独立模块，模块之间的连接采用卡扣加定位柱的方式，不需要额外的紧固件就能完成组装，非常适合作为拼装类玩具的设计原型，用户可以自行调整尾翼的安装角度，测试不同角度下的车辆滑行距离与稳定性，直观感受空气动力学设计对车辆性能的影响。在仿真验证阶段，针对不同车速下的升阻特性做了多轮迭代，调整了车身侧箱的曲面弧度、尾翼的攻角、底盘的平整度，最终的流场结果显示整车的气流附着效果良好，车尾的涡流区范围被压缩到最小，升阻比达到了小型玩具车的优秀水平，既保证了足够的下压力提升抓地力，也把行驶阻力控制在较低区间，能获得更长的滑行距离。
