螺旋波纹柔性输送螺杆结构设计

　　在散料连续输送、特种物料进给的工况场景里，这类带连续波纹齿形的螺旋构件，常被用在小流量高精度给料单元、柔性物料推送通道以及窄空间定向输送机构中，区别于常规等距等深的标准输送螺杆，该结构的齿形沿轴向做了连续的波纹状起伏设计，每一段螺旋齿的齿高、齿侧倾角都随轴向位置做渐变调整，能在推送过程中减少物料卡滞、挤碎的问题，尤其适配颗粒状、带轻微粘连特性的轻工物料、食品加工原料以及精细化工粉料的短距离输送作业。从实际装配边界来看，该构件整体为细长轴类布局，螺旋段的外径沿轴向保持一致的回转轮廓，安装时两端通过轴颈定位，可直接适配常规的螺杆支撑座，不需要额外定制异形安装座，两端的定位轴段直径小于螺旋齿根圆直径，能直接穿入端盖的密封孔位，

　　配合骨架油封即可实现输送腔的动密封，避免输送过程中粉料从轴端泄漏。设计阶段优先考虑了物料在螺旋槽内的运动轨迹，常规直槽螺杆推送物料时，物料容易随螺杆做同步回转，导致轴向输送效率下降，而该结构的波纹齿形会在螺旋面上形成连续的微小起伏，每一段齿侧都会对物料产生间断的轴向分力，打破物料随螺杆回转的运动趋势，让物料在槽内保持稳定的轴向滑移状态，同时波纹状的齿槽容积沿轴向做周期性微小变化，能在输送过程中对物料产生轻微的搅动效果，避免易结块物料在槽内架桥堵塞。在功能特性上，该螺旋构件的齿顶与输送腔内壁的间隙控制在均匀的小间隙范围内，既不会因为间隙过大导致物料回流，也不会因为间隙过小出现齿顶刮擦腔壁的问题，加工时可采用五轴铣削一次成型螺旋齿面，

　　齿面粗糙度控制在合理区间，减少物料粘附在齿面上的概率，针对有卫生要求的应用场景，齿根位置做了连续的圆弧过渡，没有清洁死角，能直接配合CIP清洗流程完成设备清洁。从结构受力角度分析，该螺杆的芯轴直径沿轴向保持等径设计，保证了细长轴的整体刚性，在额定转速下运转时不会出现明显的挠曲变形，螺旋齿与芯轴为一体化结构，不存在焊接拼接带来的应力集中问题，能承受持续的物料反推力，长时间运转不会出现齿面变形、焊缝开裂的故障。在设备适配层面，该构件可直接替换同直径规格的常规输送螺杆，不需要改动原有输送腔体的尺寸、驱动端的连接结构，对于原有输送设备存在物料卡滞、输送精度不足的问题，仅更换该螺旋构件即可完成性能升级，改造成本极低，

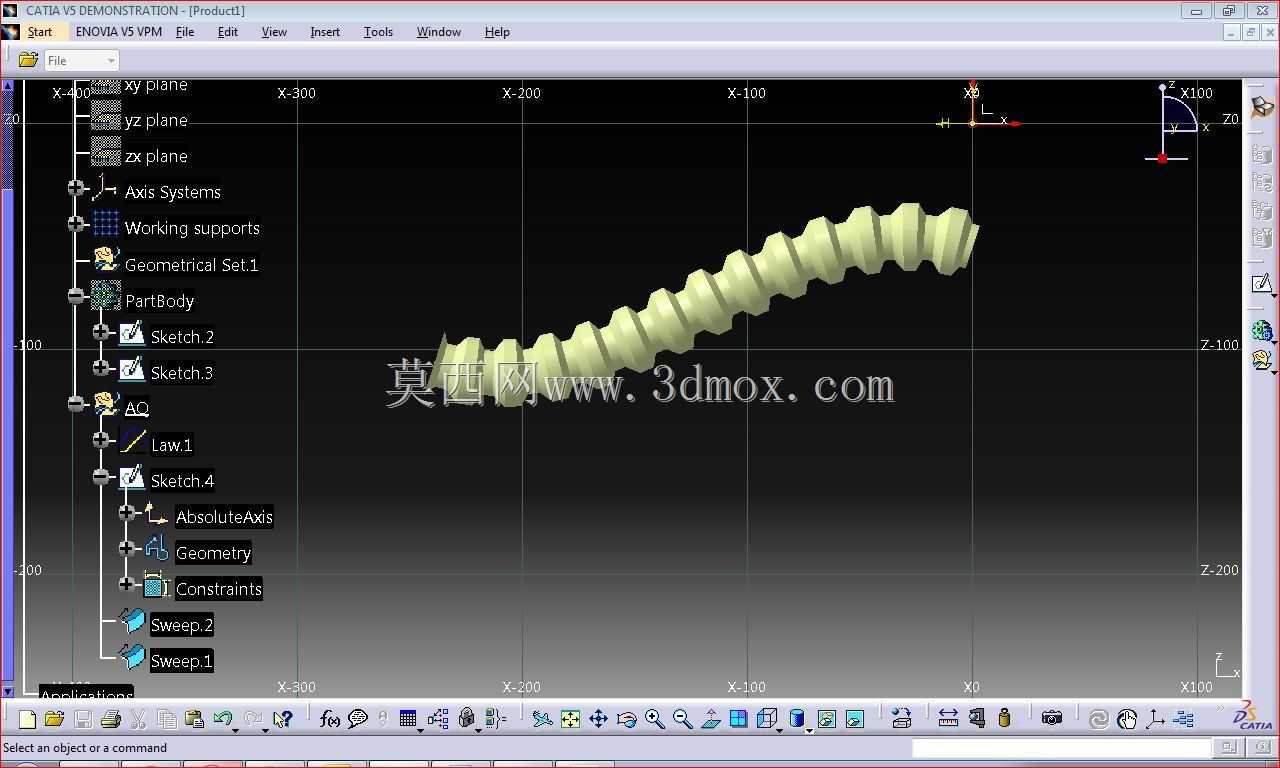

　　在小型包装机的计量给料工位、3D打印耗材的挤出送料单元、实验室小型粉料输送装置中都能适配，针对不同的物料特性，还可以通过调整波纹的起伏幅度、螺旋升角的渐变速率，匹配不同粒径、不同摩擦系数的物料输送需求，比如输送流动性较好的塑料颗粒时，可适当减小波纹起伏高度，降低输送阻力；输送略带粘性的食品粉料时，可加大波纹的起伏幅度，增强对物料的搅动破拱能力。建模过程中采用了扫掠成型的建模逻辑，先绘制螺旋引导线，再沿引导线放置渐变的波纹齿形截面，通过截面沿引导线的连续扫掠生成整体螺旋结构，过程中反复校验了齿面的连续性，避免出现曲面褶皱、曲率突变的问题，保证后续加工时刀具路径能平滑过渡，减少加工时的刀具震颤，同时建模阶段就预留了两端的安装轴颈、键槽位置，装配时可直接与驱动轴、支撑轴承配合，不需要二次加工修正。
