多连杆折叠铰接支撑结构设计

　　日常做非标支撑结构选型时，这类多连杆折叠铰接结构的应用场景其实覆盖得很广，小到小型设备的翻盖支撑、便携工装的折叠支腿，大到检修平台的伸缩护栏、轻型升降装置的辅助支撑臂，都能看到这类结构的衍生设计。很多刚入行的工程师做这类结构时容易只盯着杆长参数算运动轨迹，忽略实际安装边界和受力工况，最后做出来的结构要么折叠后占用空间超出安装腔限制，要么展开到位后存在虚位、支撑刚度不足，甚至在反复开合过程中出现铰接点卡滞的问题。

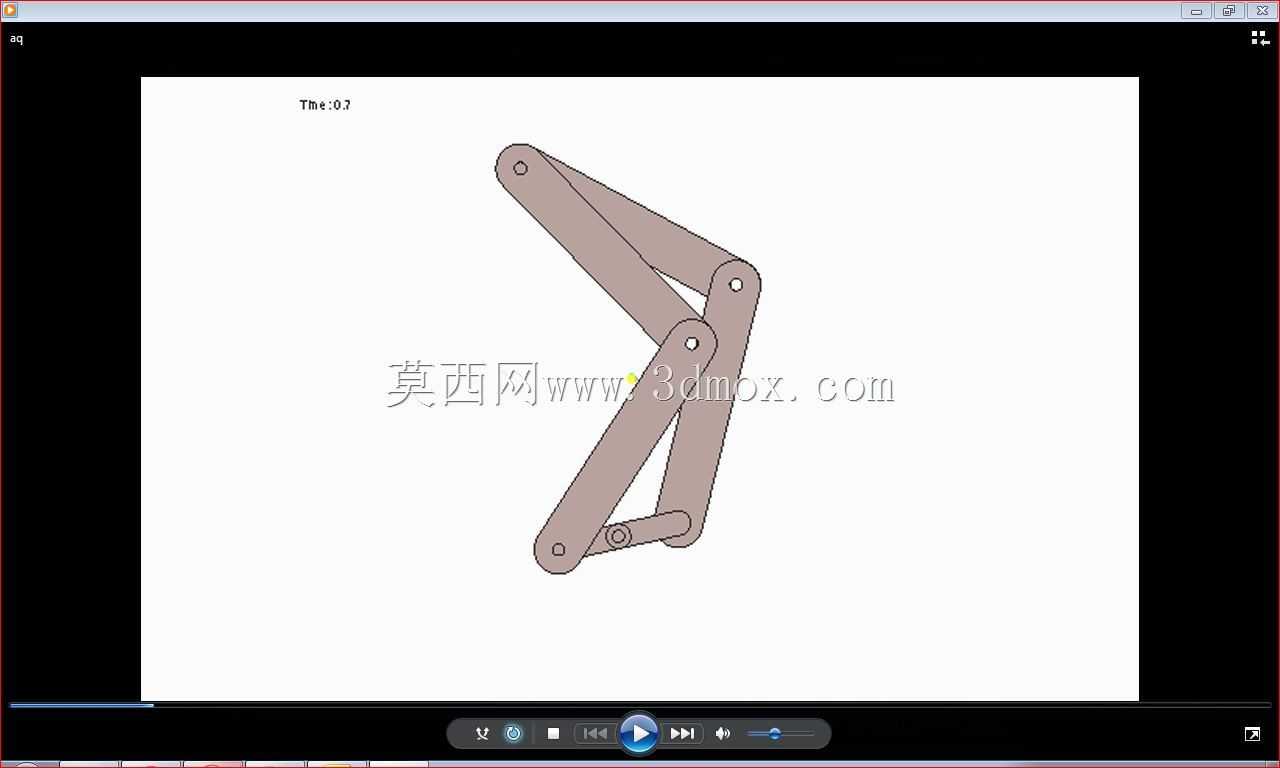

　　从结构本身的功能特性来看，这套多连杆结构通过三个转动副实现两段式折叠收拢，展开状态下各杆的受力传递路径非常清晰：上端铰接点作为负载输入端，中间铰接点承担力矩传递，下端铰接点配合底部的限位连杆实现展开锁止，不需要额外加装锁扣就能靠杆系的死点位置保持支撑状态，这也是这类结构在轻载支撑场景下被广泛应用的核心原因——零件数量少，运动环节没有冗余部件，故障率比带弹簧、卡扣的折叠结构低很多。

　　做这类结构的三维设计时，首先要明确的是安装边界的两个极限状态：完全收拢时，所有连杆要能贴合排布在预设的安装槽内，不能出现杆与杆之间的干涉，同时要给铰接点的销轴、轴套预留足够的装配空间，不能为了追求收拢厚度把铰接孔的边距做太小，否则反复受力后孔位容易出现塑性变形，直接影响结构使用寿命。完全展开时，要核算上下两个安装端面的相对位置尺寸，确保支撑高度、倾斜角度匹配实际使用需求，尤其是底部的限位连杆，其安装孔位的公差要控制在合理范围，公差太大容易出现展开后晃动感明显，公差太小则会导致展开、收拢过程卡滞，需要反复修配才能正常动作。

　　设计过程中，铰接点的配合选择也很关键，这类经常做往复转动的运动副，不建议直接用杆件的孔与销轴硬摩擦，最好在铰接孔内加装自润滑轴套，既可以降低转动过程的磨损，也能补偿一部分加工带来的同轴度误差。杆身的截面选择要结合实际负载来定，如果是用在小型电子设备的翻盖支撑，用薄钢板冲压成型的连杆就能满足强度要求，如果是用在工业设备的支撑支腿，就要选用实心钢棒或者矩形型钢做杆身，同时要核算中间铰接点的剪切应力，避免大负载下销轴出现剪切断裂。

　　另外还要考虑结构的运动行程限位，除了靠底部限位连杆实现展开位置的硬限位，最好在收拢方向也加装对应的缓冲限位，避免收拢速度过快时杆件之间发生刚性碰撞，长期碰撞会导致铰接点松动、杆身变形。很多人做这类结构的运动仿真时，只验证无干涉的运动轨迹，忽略实际使用中的受力变形，其实可以在建模完成后给各杆件赋予对应的材料属性，在负载端施加额定载荷做有限元分析，查看杆身的最大变形量和应力集中位置，对应力集中的铰接孔位置做圆角强化处理，能大幅提升结构的实际使用寿命。

　　这类连杆结构还有一个很实用的衍生设计方向，就是在中间铰接点加装阻尼转轴，就能实现任意角度悬停的效果，适配需要随时调整支撑角度的场景，比如显示终端的支架、小型工作台的角度调节支撑，只需要调整阻尼转轴的扭矩参数，匹配整体结构的负载重量即可，不需要对原有杆系结构做太大改动，通用性非常强。在实际装配调试时，要注意各铰接点的销轴锁紧力度，不能锁得太死导致转动阻力过大，也不能太松出现轴向窜动，最佳状态是转动时没有明显卡顿，同时沿销轴轴向没有晃量，装配完成后要在铰接点涂抹少量润滑脂，降低长期使用的磨损速率。
