棘轮式间歇传动轮组结构设计

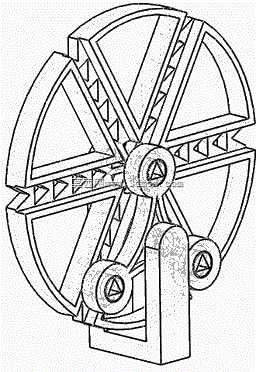

　　这套间歇传动轮组结构，核心依托棘轮棘爪的啮合特性实现单向间歇运动输出，在轻工送料、包装工位分度、自动化生产线步进输送场景中应用广泛，尤其适配需要周期性定角度送进、且具备反向锁止需求的工位，比如包装线的纸盒步进推送、印刷设备的走纸分度、小型装配线的工件转位工序，能在无额外制动组件的前提下避免输出轴反转，省去独立的逆止器安装空间。从结构布局来看，主体采用双辐条轮盘对称设计，轮缘内侧加工有连续的三角齿形棘轮槽，三个棘爪组件沿中心轮毂周向120度均布，每个棘爪通过销轴铰接在轮毂的支耳上，支耳与轮盘辐条采用一体化铣削成型，减少装配累计误差。中心轮毂的内孔预留了标准平键槽，可直接与动力输入轴配合，轴孔端面设计有沉头螺钉孔，用于轴向锁紧挡圈，

　　避免轮组运转时发生轴向窜动。轮盘下方的支撑座采用L型折弯结构，底部开有四个长圆形安装孔，可适配不同孔距的安装基面，安装时可通过长孔微调轮组的中心高度，保证棘爪与棘轮齿槽的啮合深度控制在齿高的三分之二处，既避免啮合过浅导致跳齿，也防止啮合过深造成棘爪卡滞磨损。设计过程中，首先根据工位需要的步进角度确定棘轮的齿距与总齿数，这套结构的单步送进角度对应两个棘轮齿距，可通过调整中心轮毂上棘爪的安装数量改变步进角度，比如拆除一个棘爪即可将单步角度放大至180度，适配大间距步进的输送需求。齿形采用不对称三角截面，承载面与齿顶径向线的夹角设为8度，略小于棘爪铰接销轴的摩擦自锁角，保证动力传递时棘爪不会从齿槽中滑脱，而非承载面采用大倾角斜面，

　　方便棘爪在复位阶段顺利滑过齿顶，减少回程阻力。辐条上开设的三角形减重槽并非单纯为了减重，槽边的加强筋沿轮盘受力方向布置，在轮盘承受棘爪冲击载荷时，可将啮合力均匀分散到整个轮盘截面，避免齿根处出现应力集中，经受力校核，在额定扭矩下齿根的安全系数可达3.2，满足长期往复冲击的使用要求。支撑座的两个铰接耳座用于安装辅助导向轮，导向轮的轮缘与轮盘外侧的圆弧导轨面配合，限制轮盘的径向跳动，保证高速间歇运转时轮盘的径向圆跳动量控制在0.05mm以内，避免棘爪与齿槽出现偏磨。安装边界方面，轮盘的最大回转直径为220mm，支撑座的底部安装面距轮盘中心高度为130mm，输入轴的轴伸长度预留40mm，可适配直径20-25mm的标准动力输出轴，

　　整体结构的横向安装宽度不超过180mm，可直接嵌入小型自动化设备的安装框架内，无需额外预留过大的操作空间。实际使用时，棘爪的铰接销轴处需定期加注润滑脂，减少棘爪往复摆动的磨损，轮盘齿面可根据使用环境做表面淬火处理，硬度达到HRC45-50即可满足10万次以上的循环使用寿命，若用于洁净车间场景，可将棘爪的复位弹簧替换为聚四氟乙烯材质的弹性扭爪，避免金属弹簧产生碎屑污染生产环境。这套结构相比槽轮机构，启停阶段的冲击更小，且反向锁止特性无需额外配置制动组件，相比棘轮棘爪的单爪结构，三棘爪均布的设计让单齿承受的冲击力降低三分之二，运转时的噪音也更小，适配中低速间歇传动的各类工位需求。
