阁楼结构放样导向设计参考图纸

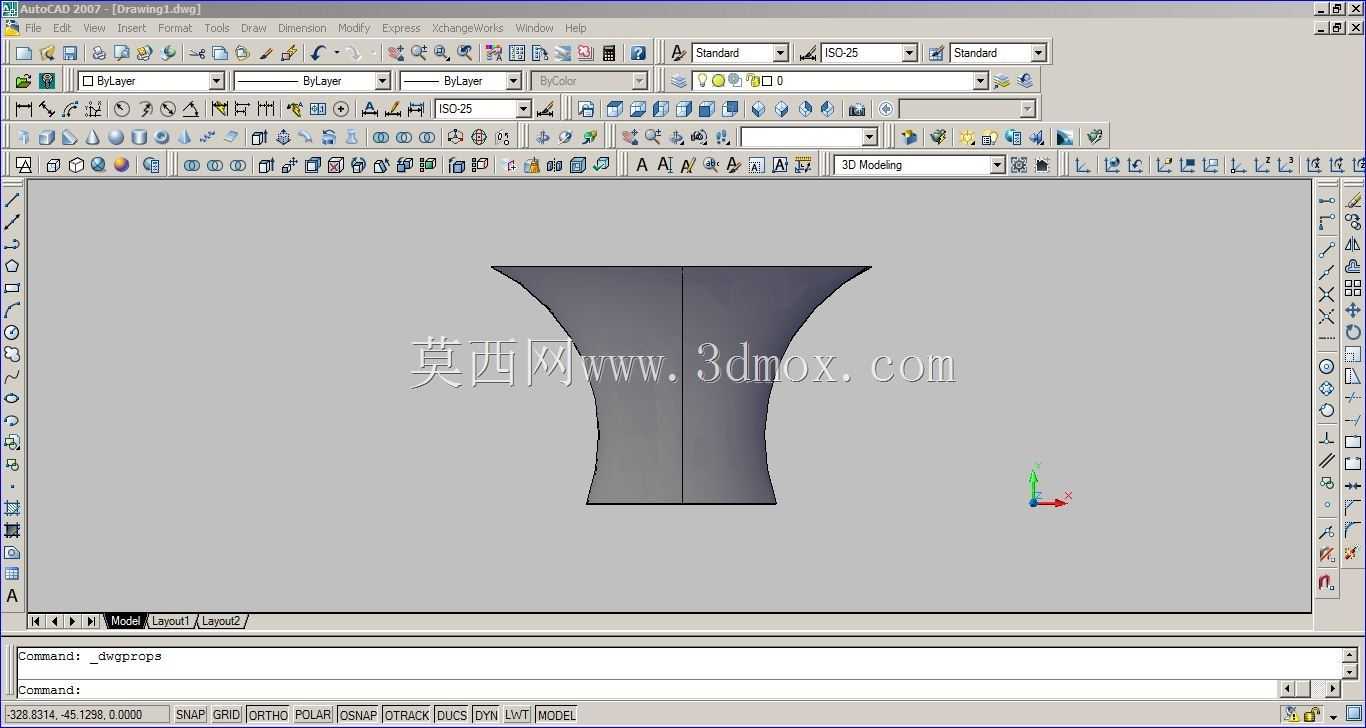

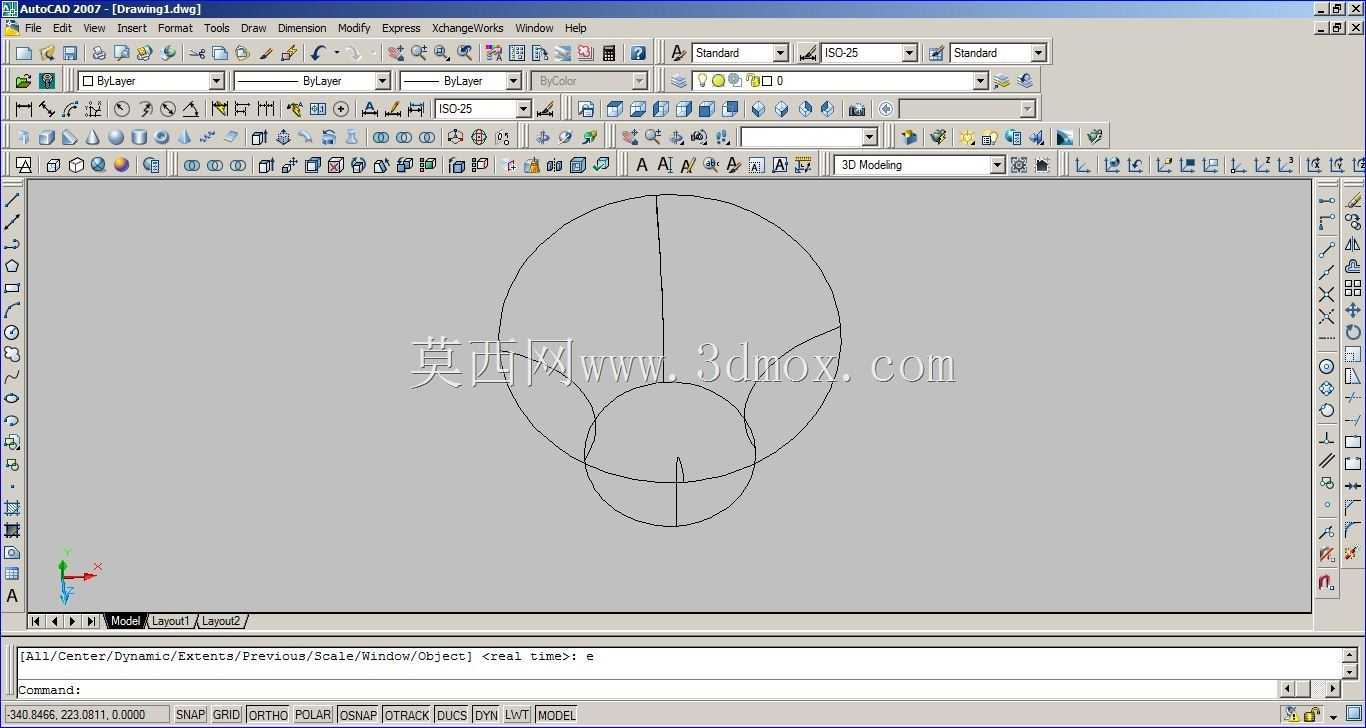

　　在民用建筑夹层改造、工业仓储空间拓展、loft业态空间搭建的场景中，阁楼构件的轮廓拟合与曲面过渡设计一直是结构建模的难点，尤其是涉及多截面异形衔接的部位，放样导向的合理运用直接决定了构件加工的可落地性与安装后的受力均匀性。本次设计的核心围绕阁楼异形衔接段的放样逻辑展开，从现场安装边界倒推建模基准，首先明确阁楼与原有建筑墙体、承重梁的衔接公差，所有轮廓线的绘制均以现场实测的安装基面为基准，避免建模尺寸与现场实际边界出现累计偏差。设计过程中没有采用常规的单一路径放样逻辑，而是针对阁楼衔接处的变径圆弧过渡区域，设置了多组导向控制线，从截图中的轮廓线可以看到，大小两个圆弧截面之间的过渡曲面，完全由导向线控制曲面的生成走向，

　　避免放样过程中出现曲面扭曲、壁厚不均的问题，这一设计思路直接对应现场加工时的板材折弯轨迹，每一条导向线都可以直接转化为钣金下料时的折弯参考线，减少二次拆图的工作量。从功能特性来看，该放样结构主要承担阁楼边缘的收口与荷载传递作用，曲面过渡区域的曲率经过反复调整，既保证了人员通行时不会出现突兀的棱角磕碰，也能让上部阁楼的竖向荷载通过平滑的曲面结构均匀传递到下部承重构件上，避免应力集中导致的结构变形。在尺寸边界的把控上，建模时预先预留了与周边承重构件的安装间隙，所有轮廓的闭合点都设置在承重梁的受力中心线上，不会出现安装时构件偏位、需要现场切割修改的问题。实际建模过程中，放样导向选项的核心作用是约束截面之间的曲面生成路径，

　　很多新手在做这类异形阁楼结构时，往往只绘制首尾两个截面就直接生成放样特征，最终得到的曲面会出现不可控的扭曲，不仅外观不符合设计要求，加工出来的构件也无法顺利安装，而通过添加导向线的方式，可以让每一段曲面的走向都完全符合设计预期，导向线的端点必须严格对齐每个截面上的对应控制点，不能出现偏移，否则生成的曲面会出现褶皱。针对阁楼这类需要兼顾结构强度与空间利用率的构件，放样时的截面间距也做了针对性优化，在曲率变化大的区域加密截面布置，在平直段适当放大截面间距，既保证了曲面的顺滑度，也控制了建模的特征数量，避免后续工程算量、下料拆图时出现数据冗余。从现场安装的角度出发，该放样结构的所有轮廓线都标注了与基准轴的相对位置，

　　安装时只需要找到现场预设的基准点，就可以快速完成构件的定位，不需要反复调整位置，能大幅缩短现场的安装工期。另外在结构衔接处，放样生成的曲面与平直段构件的衔接采用了相切约束，安装后不会出现明显的拼接缝隙，后续做表面处理时也不需要额外打磨找补。这类放样设计逻辑不仅适用于阁楼结构，在各类异形管道衔接、设备外壳曲面设计、非标机架过渡段设计中都可以复用，核心就是通过导向线控制曲面的生成方向，让建模结果完全匹配加工与安装的实际需求，而不是单纯追求软件里的视觉效果。很多结构设计人员在做这类构件时容易陷入软件操作的误区，过度追求特征的数量而忽略了实际加工的可行性，本次设计从一开始就把加工工艺、安装边界、荷载传递的要求融入到每一步建模操作中，每一条轮廓线、每一根导向线的设置都有对应的工程实际意义，没有冗余的建模步骤，最终生成的结构既满足外观的顺滑要求，也完全符合现场安装与结构受力的标准。
