两段式中空套接铅笔连接结构件

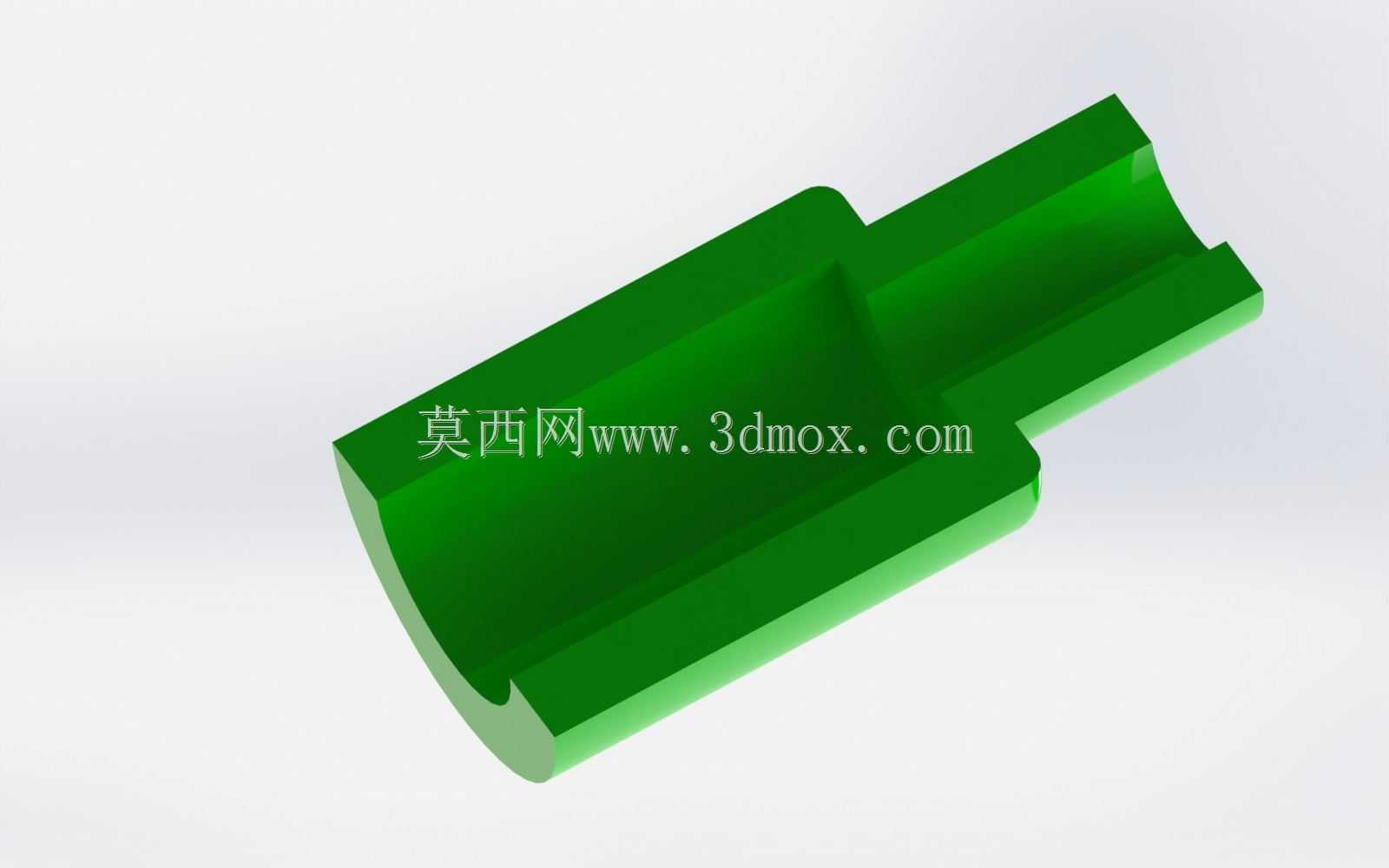

　　日常文具类机械结构设计中，这类两段式中空套接构件常作为铅笔的笔身衔接段使用，区别于传统整段式木质铅笔结构，该构件采用分段套接的设计思路，能够实现笔身不同功能段的快速拆分与组合，适配可替换笔芯、可擦除头这类模块化铅笔的装配需求，在学生文具、办公绘图铅笔的量产结构设计中应用较为广泛。从实际使用场景来看，该构件作为笔身的中段衔接部分，既需要承担握持段的结构强度要求，也要满足内部笔芯通道的贯通性需求，同时还要兼顾上下两段笔身的同轴度装配要求，避免套接后出现笔身歪斜、笔芯卡顿的问题。设计过程中首先确定了中空贯通的主体结构，中心通孔的直径匹配常规自动铅笔的铅芯输送通道尺寸，保证铅芯能够顺畅从内部穿过，不会出现内壁剐蹭铅芯导致铅芯断裂的情况。

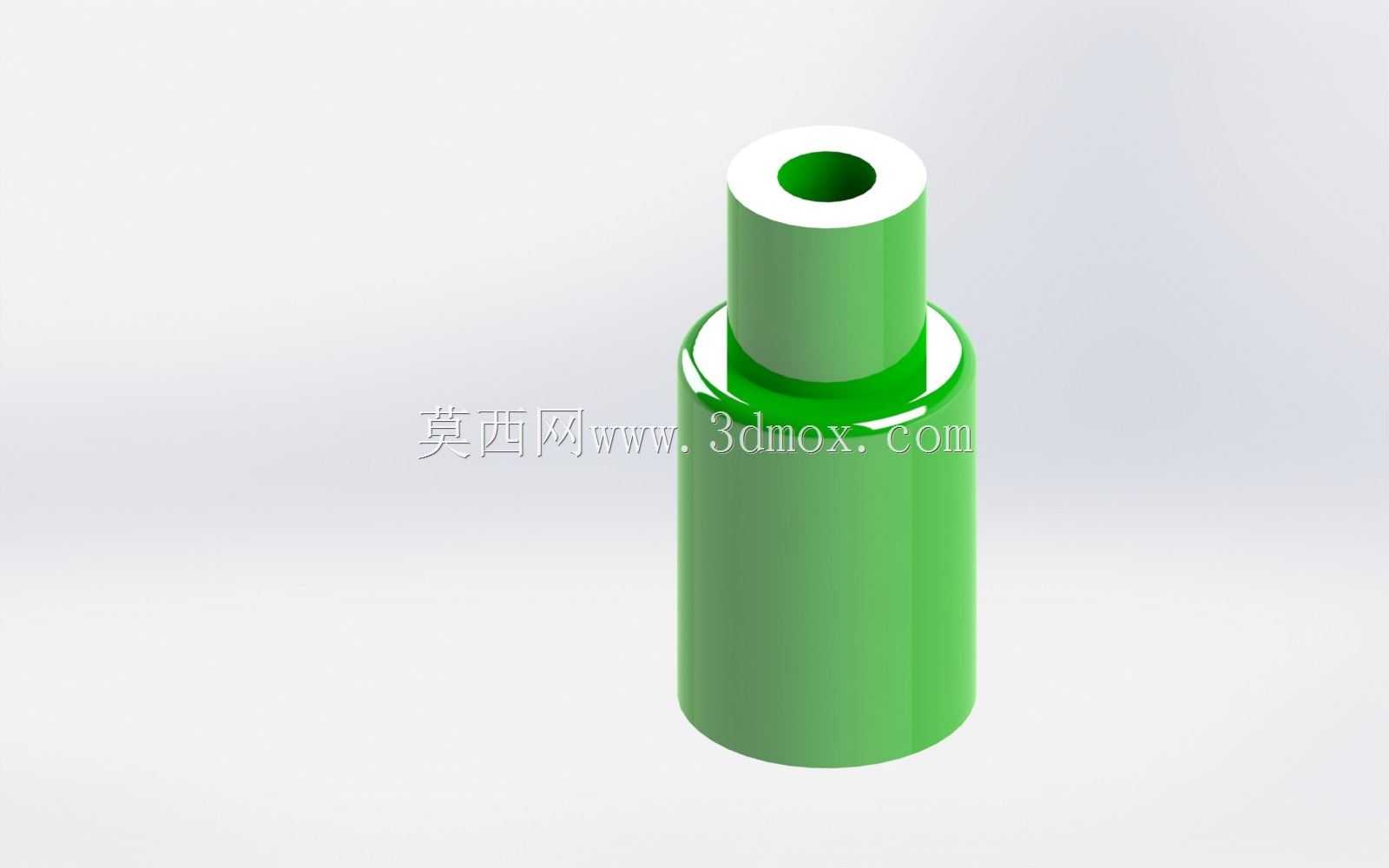

　　构件采用两段不同外径的圆柱同轴布局，下段大直径圆柱作为主要握持承载段，外径尺寸贴合常规书写握持的人体工学范围，表面做光滑圆柱面处理，握持时不会出现硌手的问题；上段小直径圆柱作为插接定位段，外径尺寸与上段笔身的内孔尺寸采用间隙配合设计，配合公差控制在合理范围，既能够保证插接后无明显晃动感，又能实现顺畅插拔，方便用户更换上段的笔帽或者擦头组件。两段圆柱的衔接位置做了环形凸台结构，该凸台作为装配限位面，当上段笔身插接到位后，端面会与该凸台表面完全贴合，起到轴向定位的作用，避免插接过深导致内部通道错位，同时该凸台也能强化两段圆柱衔接位置的结构强度，避免日常使用中不慎跌落时衔接位置出现断裂问题。从安装边界来看，

　　该构件的下段大直径圆柱外圆与下段笔身的内孔采用过盈配合设计，装配后无需额外粘接即可实现牢固连接，不会出现日常书写过程中构件与下段笔身松脱转动的情况；整体构件的轴向长度控制在常规笔身中段的合理区间，不会因为过长导致笔身重心偏移影响书写手感，也不会因为过短导致插接定位长度不足出现连接不稳的问题。材质选用上适配常规注塑成型工艺，整体壁厚均匀，避免注塑过程中出现缩痕、翘曲等成型缺陷，外表面光滑无棱角，符合文具类产品的安全设计要求，不会出现划伤用户手部的风险。结构设计时还考虑了批量生产的脱模需求，整体圆柱面沿轴向做了微小的脱模斜度，不会出现注塑后脱模卡滞的问题，能够有效提升量产时的生产效率，降低成型不良率。在实际装配验证过程中，

　　该结构能够适配多种不同规格的模块化铅笔组件，上下段的配合精度满足长期反复插拔的使用需求，中空通道的同轴度偏差控制在极小范围内，铅芯穿过时无卡顿、偏磨问题，握持时的受力分布均匀，长时间书写也不会出现局部应力集中导致的构件开裂问题。
