通风散热型车用制动刹车盘结构设计

　　在乘用车辆、商用货运车辆的行走制动系统中，制动盘是承担动能转化、实现车辆减速停驶的核心摩擦副部件，其结构设计合理性直接决定连续制动工况下的热衰退抗性、制动响应稳定性以及整车行驶安全冗余。这款通风结构制动盘的设计，首先围绕高频制动场景的热负荷痛点展开，日常城市道路行驶中车辆频繁启停、长下坡路段持续制动的工况下，摩擦产生的热量如果不能快速散出，会导致摩擦片摩擦系数骤降、制动盘热变形引发方向盘抖动，严重时甚至出现制动效能失效的风险。

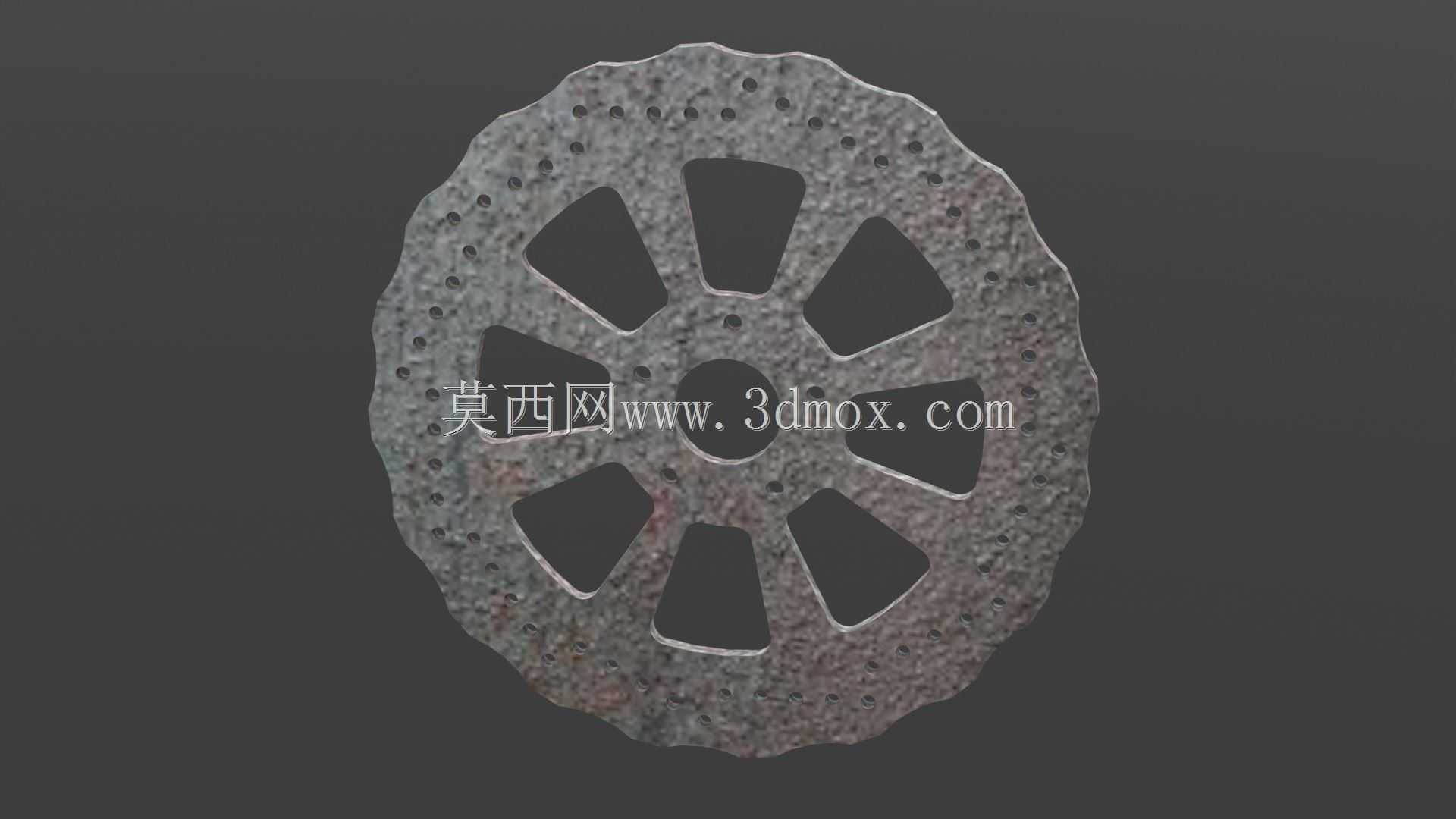

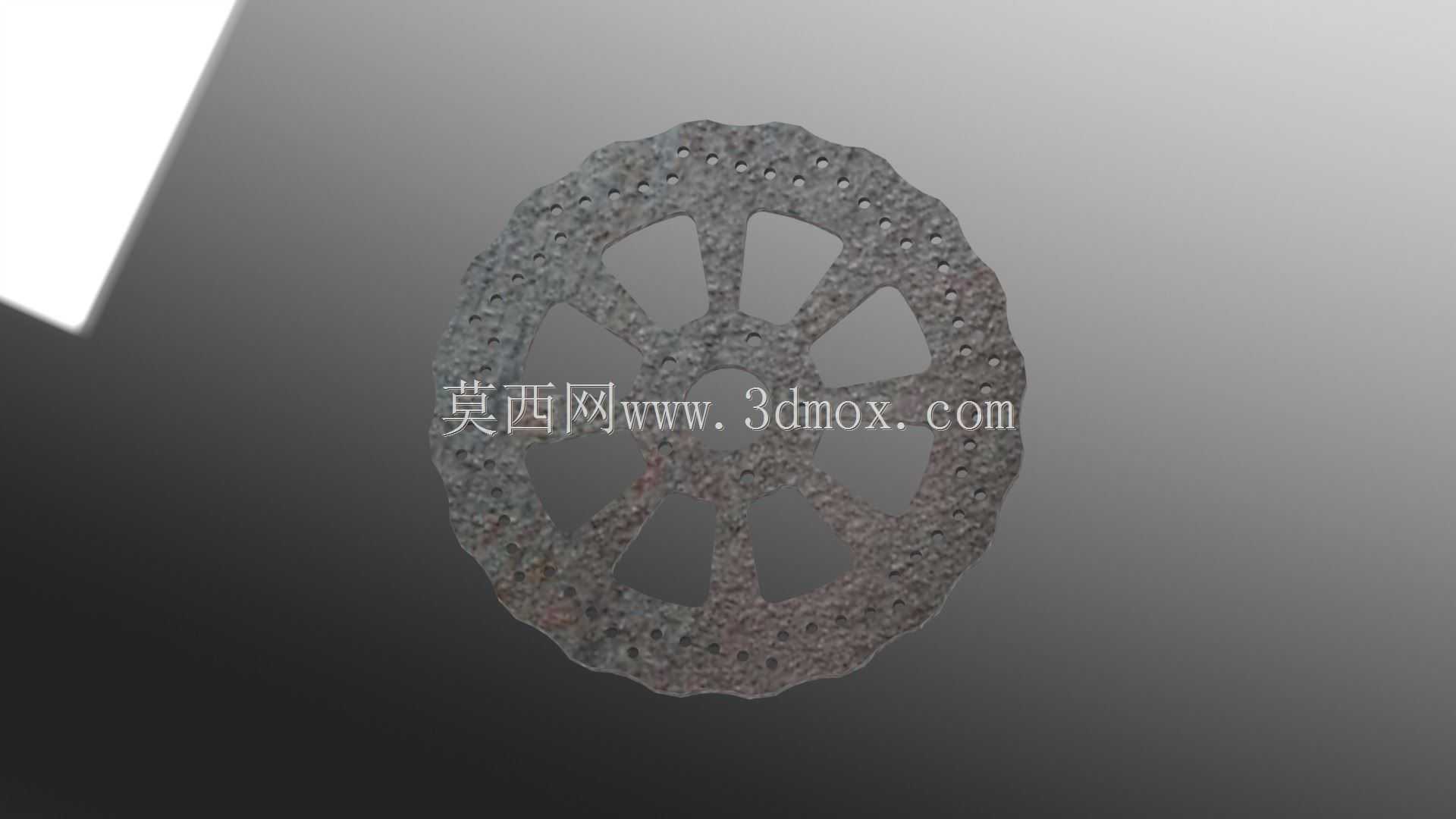

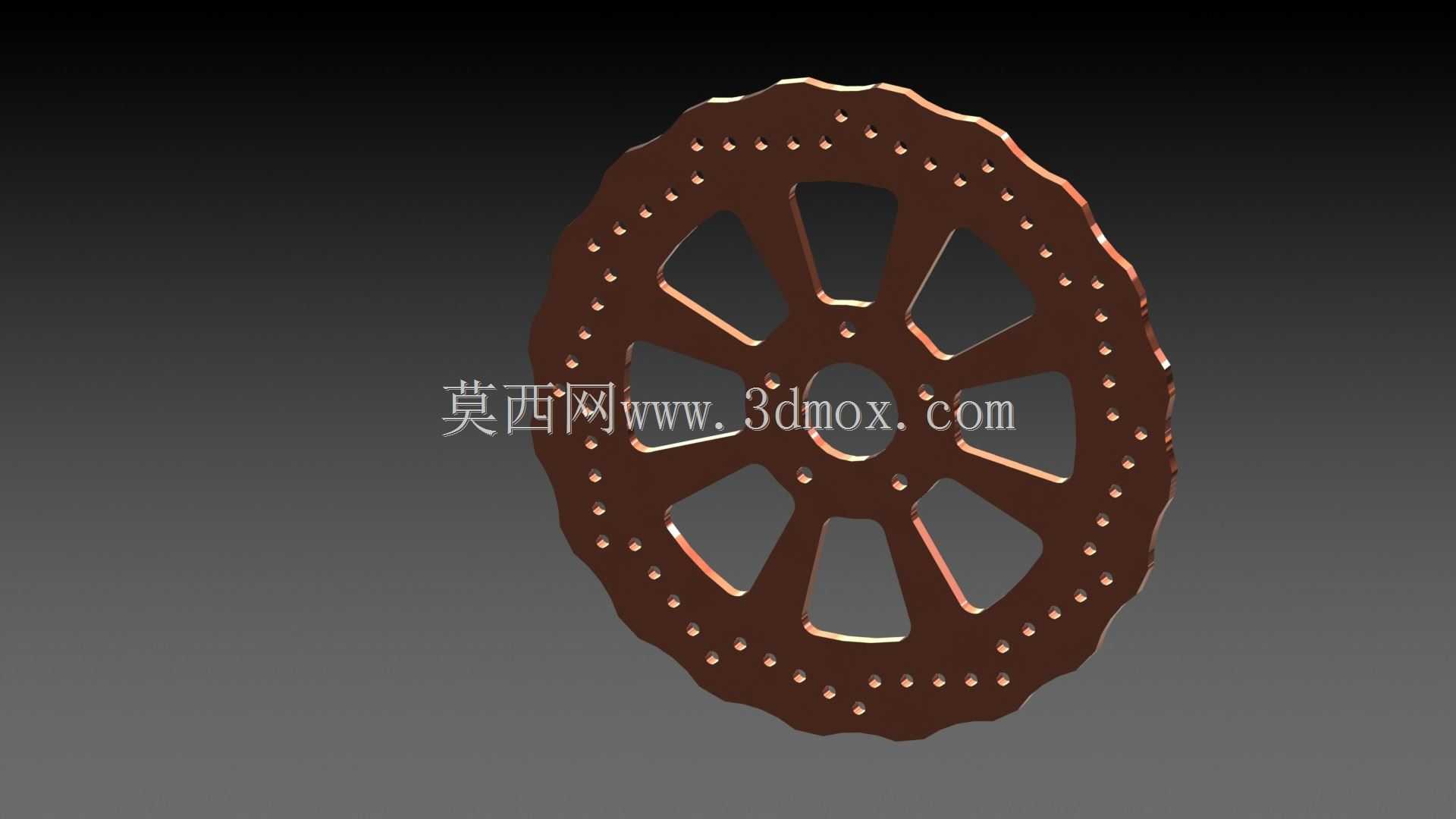

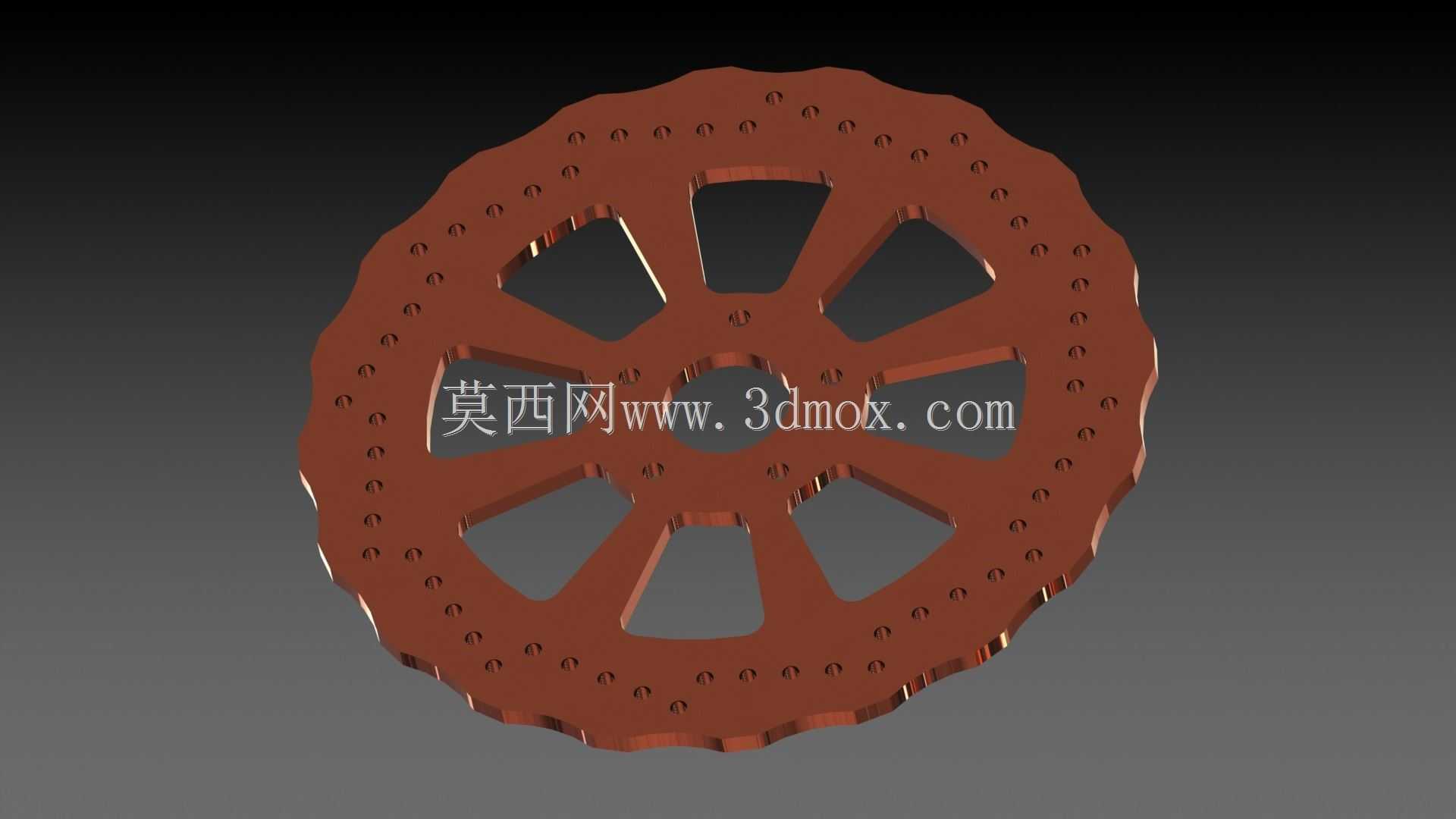

　　从结构细节来看，这款制动盘采用了周向均匀分布的辐条式通风道设计，八组梯形镂空风道沿盘心环形阵列排布，既可以在车轮转动时利用离心效应形成贯穿盘体内部的空气流道，持续带走摩擦面产生的热量，同时辐条式的支撑结构也能在大幅降低盘体自身重量的前提下，保证足够的结构刚性，避免高速制动时的盘体振颤。制动盘的摩擦工作面上设计了密集的点状凹坑结构，这类结构一方面可以在摩擦副接触时容纳磨损产生的微小磨屑，避免磨屑在摩擦面间形成三体磨损加剧盘面损耗，另一方面也能打破摩擦面间的水膜，在雨天涉水行驶时快速排走盘面附着的水层，缩短湿滑路面的制动响应距离，提升低附着路况下的制动可靠性。

　　设计过程中需要重点考量安装边界的匹配性，盘体中心的定位孔需要与车轮轮毂的轴头精准配合，保证装配后盘面的端面跳动量控制在工程允许的公差范围内，避免制动时出现偏磨、抖动问题；中心孔周边的安装螺栓孔位采用等距环形排布，适配对应车型的轮毂固定螺栓规格，装配时螺栓的预紧力需要按照工艺要求均匀施加，防止盘体安装后产生内应力，在热胀冷缩过程中出现不规则变形。盘体的外边缘采用波浪形轮廓设计，相较于传统的正圆形外轮廓，这类结构可以进一步提升盘面的空气接触面积，强化散热效率，同时在制动盘受热膨胀时，波浪形的边缘可以更好地释放热应力，减少盘面热裂纹的产生概率，延长部件的使用寿命。

　　从实际应用场景出发，这类结构的制动盘既可以适配普通家用乘用车辆的日常通勤使用需求，也能满足轻型商用车辆在城郊道路、山区路段的制动负荷要求。在三维建模过程中，需要重点验证通风道的空气流动效率，通过模拟不同转速下的风道流量，调整辐条的倾斜角度与风道截面尺寸，在保证结构强度的前提下最大化散热效率；同时还要校核摩擦面的热变形量，模拟连续十次以上全力制动后的盘面温度场分布与形变量，确保极端工况下盘面的平面度依然满足制动系统的工作要求，避免出现制动踏板抖动、制动力输出不均的问题。

　　不同于实心制动盘的结构设计，这款通风盘的双摩擦面通过中部的辐条结构连接，在建模时需要注意辐条与两侧摩擦面的过渡圆角设计，避免应力集中导致的结构疲劳损坏，在长期的冷热交变载荷作用下，过渡位置是裂纹最易萌生的区域，合理的圆角设计可以分散应力流，提升部件的抗疲劳寿命。摩擦面的凹坑深度、直径与排布密度也经过反复优化，过深过大的凹坑会减少摩擦副的有效接触面积，降低制动力矩输出，过小过浅的凹坑则无法起到排屑、破水的作用，设计时需要平衡摩擦接触面积与凹坑功能的关系，找到最优的参数匹配区间。

　　在整车装配的边界考量中，制动盘的厚度尺寸需要匹配对应制动卡钳的活塞行程范围，盘体的外径尺寸要适配轮毂的安装空间，避免转动时与周边的转向节、防尘罩等部件发生运动干涉；同时盘体的通风道进风方向要与车辆行驶时的气流方向匹配，保证车辆前进时空气可以顺畅进入通风道，形成有效的冷却气流，最大化发挥结构的散热优势。这类结构的制动盘在日常使用中，也能减少制动粉尘在盘面的附着，保持摩擦面的清洁状态，稳定摩擦系数的输出，给驾驶者提供更线性、更可控的制动脚感，提升日常驾驶的制动信心。
