多活塞对置卡钳通风划线盘式制动结构

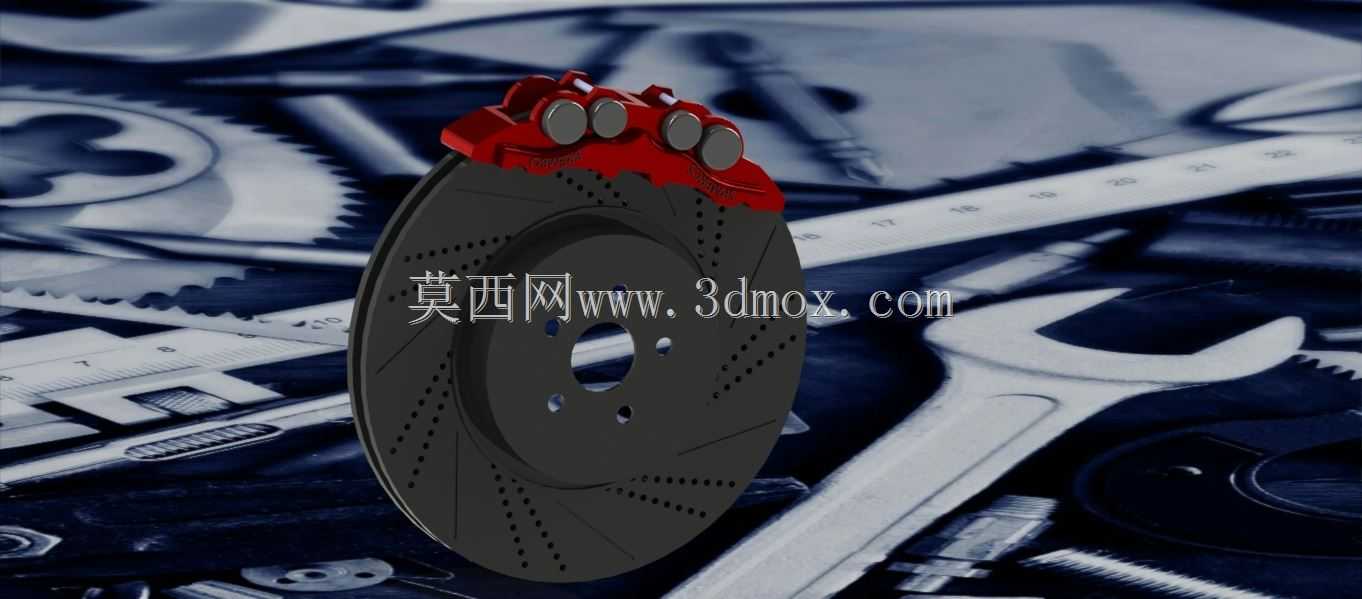

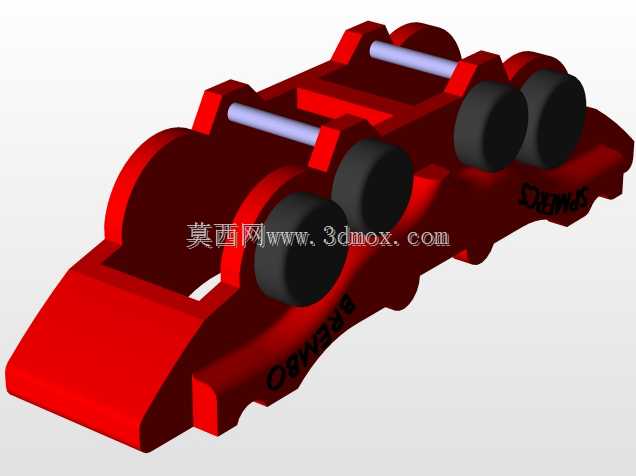

　　在乘用车辆、高性能改装车以及轻型商用车辆的底盘制动系统中，盘式制动结构早已成为主流配置，相比传统鼓式制动，其散热效率更高、热衰退抗性更强、制动响应线性度更优，尤其在连续制动、高负载制动工况下的稳定性表现，直接决定了车辆行驶的主动安全边界。这套制动结构采用对置多活塞卡钳搭配划线通风制动盘的组合方案，卡钳本体采用跨置式安装结构，横跨在制动盘两侧，每侧布置四个等径活塞，活塞沿制动盘周向均匀排布，确保制动片与制动盘接触时压力分布均匀，避免偏磨导致的制动力矩波动。卡钳的进油通道采用内置式布局，同侧活塞通过内部油道连通，制动时液压油同步推动两侧活塞向中间施压，将制动片压紧在制动盘摩擦面上，通过摩擦力将车轮的转动动能转化为热能耗散，实现车辆减速或驻车。

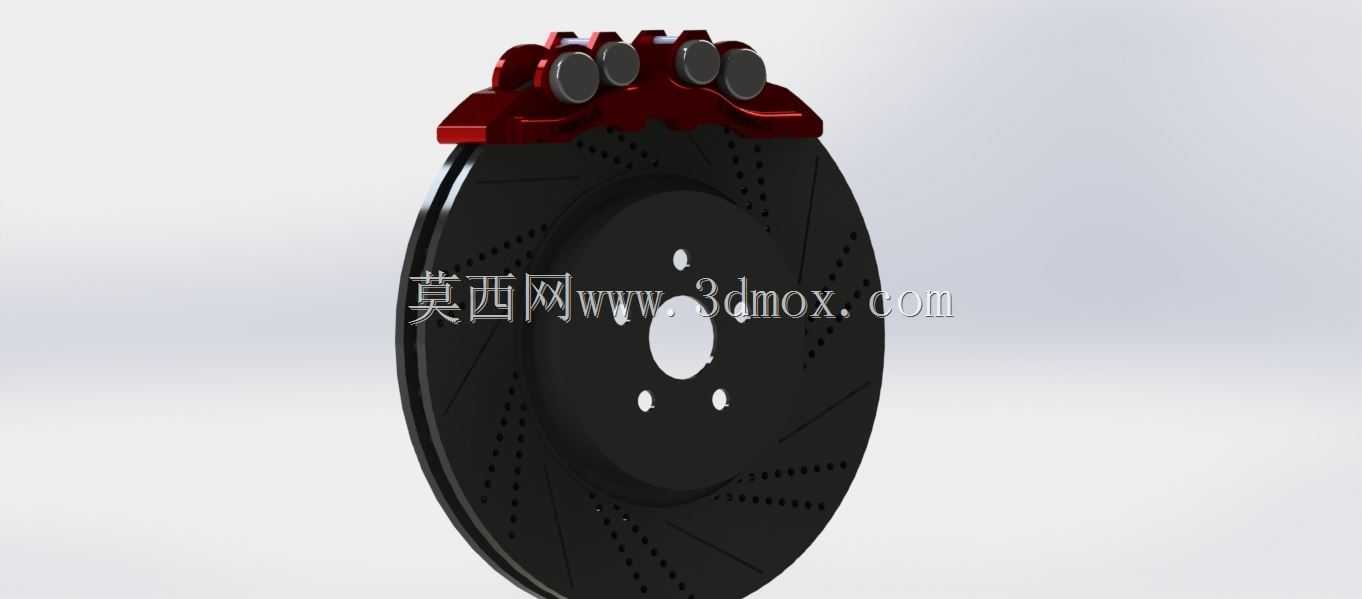

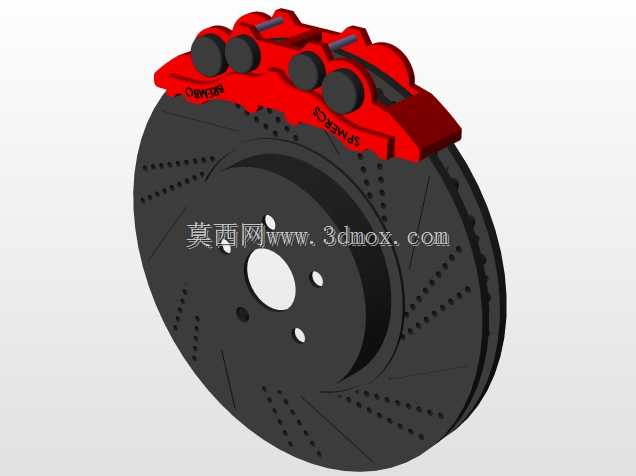

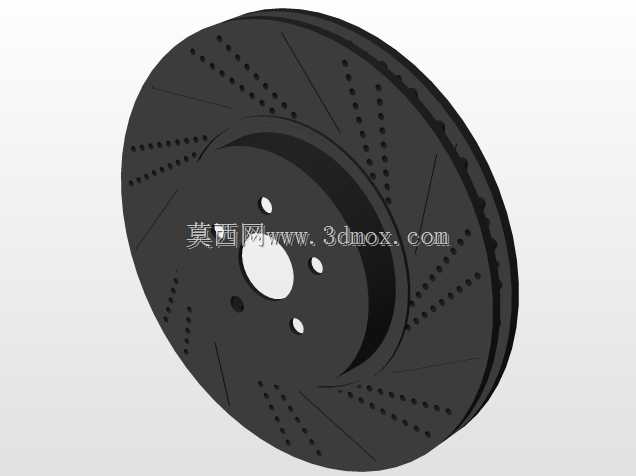

　　制动盘采用双层通风结构，两层摩擦面之间布置径向导流筋，车辆行驶时气流从制动盘中心区域进入导流通道，在离心力作用下沿径向甩出，持续带走摩擦产生的热量，避免长时间制动后摩擦片温度过高导致摩擦系数骤降。制动盘摩擦面加工有斜向划线与点状散热凹坑，划线结构可以在制动过程中刮除制动片表面磨下的粉尘，同时划破摩擦面间可能形成的水膜，保证雨天涉水后的制动响应速度；点状凹坑一方面增加了散热面积，另一方面可以打乱摩擦面附近的气流边界层，提升对流换热效率，同时也能一定程度上降低制动过程中的高频啸叫。制动盘中心的安装法兰面加工有四个定位螺栓孔，与车轮轮毂的安装凸台完全匹配，安装时螺栓孔与轮毂定位销对齐即可保证制动盘与轮轴的同轴度，避免转动时出现端面跳动导致的制动抖动问题，安装法兰与摩擦面之间的过渡区域做了等强度减重设计，在保证结构刚度满足最大制动力矩要求的前提下，尽可能降低旋转件的非簧载质量，提升悬架响应表现。

　　卡钳的安装支架采用高强度铸铁材质，支架上设置有两个导向销安装位，导向销表面做了耐磨涂层处理，允许卡钳在制动过程中存在微小的轴向浮动量，自动补偿制动片磨损带来的间隙变化，保证两侧制动片与制动盘的间隙始终保持在设计值范围内，避免出现拖滞、偏磨问题。卡钳本体上预留有排气螺钉安装位，在制动系统加注制动液时，可以通过排气螺钉排出管路内的空气，避免空气可压缩性导致的制动踏板虚位、制动力传递滞后问题。制动片的摩擦材料采用半金属复合配方，背板与摩擦材料之间设置有减震消音片，能够吸收制动过程中摩擦产生的振动，降低制动噪音传递到悬架与车身的幅度。

　　从安装边界来看，这套制动结构适配17英寸及以上尺寸的轮辋，卡钳外侧与轮辋内壁之间预留有足够的安全间隙，避免转向过程中轮辋与卡钳发生运动干涉；制动盘的有效摩擦半径经过匹配计算，能够在常规制动管路压力下提供足够的制动力矩，满足整车总质量两吨级车辆的制动性能要求，同时卡钳的安装孔位间距符合主流乘用车的转向节安装接口标准，可直接适配同平台多款车型的前轴制动系统升级或替换。在实际建模过程中，所有配合面的尺寸公差、形位公差都按照量产零部件的加工要求做了对应设定，比如制动盘安装面的端面跳动公差控制在0.05mm以内，活塞与卡钳缸筒的配合间隙控制在0.02-0.04mm之间，既保证活塞运动顺畅，又避免制动液渗漏。整个结构的运动仿真过程完全还原实际制动动作，从踏板输入液压到活塞推出、制动片压紧、制动力矩生成的整个过程都做了运动约束匹配，能够直观展示制动系统的工作逻辑，也可以用于后续的有限元强度分析、热衰退性能仿真的基础模型使用。
