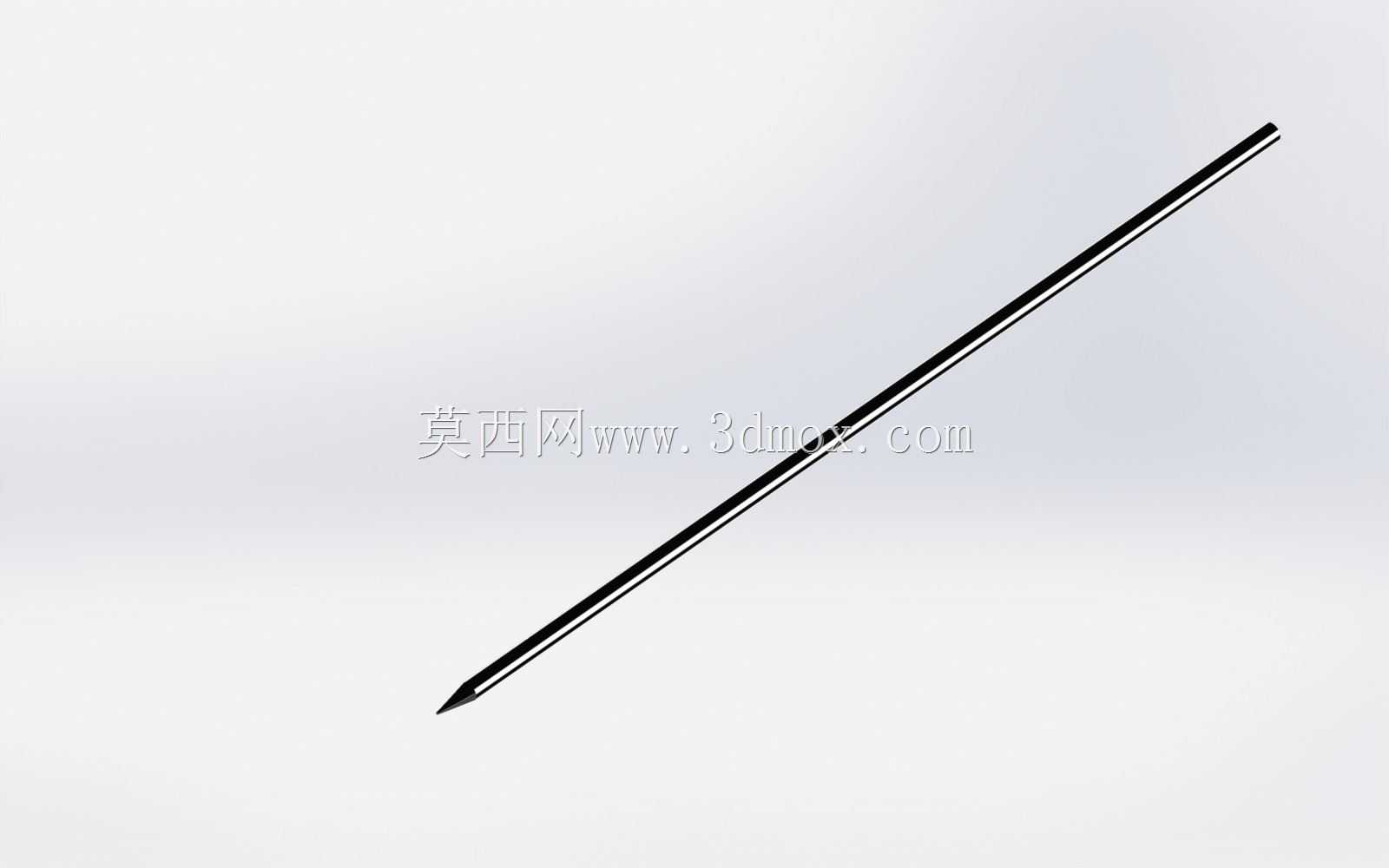

细长杆状书写铅笔三维结构设计

　　木质层的厚度经过反复校核，既保证日常握持施力时不会出现杆身开裂的问题，也能够保证使用普通卷笔刀或者美工刀切削时，木质层可以顺畅被削除，不会出现大块崩裂导致笔芯外露过长易折断的情况。中心笔芯采用石墨与黏土混合烧结的常规构型，笔芯与木质层之间采用过盈配合的装配逻辑，建模过程中严格控制两者的配合公差，保证笔芯在杆身内部不会出现晃动偏移，同时在铅笔的一端预留了切削导向锥面的参考结构，能够直观展示铅笔削尖后的笔尖形态，笔尖部分的锥角控制在常规书写适用的角度范围内，既保证笔尖有足够的强度，书写时不会轻易断芯，也能够保证笔尖有足够的细度，满足精细绘图、小字书写的使用需求。从外形尺寸与安装边界来看，整体杆身长度控制在常规书写铅笔的通用尺寸范围内，日常办公、教学演示、工业设计手绘场景中，铅笔是应用频次极高的基础书写工具，本次完成的铅笔三维结构设计，完全贴合实际量产产品的结构逻辑与使用需求，可直接用于文具产品结构验证、教学建模演示、场景装配素材等多个场景。从实际使用场景出发，常规书写类铅笔需要兼顾握持手感、笔芯防断裂、切削便利性三个核心需求，设计过程中首先确定了整体细长杆的基础构型，整体杆身采用正六边形截面设计，区别于圆形截面杆身，正六边形结构能够有效避免铅笔放置在倾斜桌面时出现滚落掉落的问题，同时六个平面能够更好贴合手指指腹的握持曲面，长时间书写时不易打滑，握持施力更加均匀，减少长时间书写带来的手部疲劳。笔杆主体采用分层木质结构包裹中心笔芯的经典构型，

　　正六边形截面的对边距离符合大众握持的舒适尺寸，不会因为杆身过粗导致握持费力，也不会因为杆身过细导致握持稳定性不足。建模过程中对杆身的棱边做了微小的圆角处理，避免尖锐棱边长时间握持时硌手，同时也能避免生产运输过程中棱边磕碰出现掉屑、缺损的问题。笔杆尾端做了平整的端面处理，既可以在需要时加装橡皮头配件，也能够保证铅笔竖直放置时的端面平整度，不会出现歪斜倾倒的情况。从结构设计的细节来看，木质笔杆的两个半片拼接缝位置做了精准的定位结构设计，实际量产时两个半片木质杆体可以精准对齐，拼接后不会出现台阶错位，保证杆身整体的外观平整度与结构强度。笔芯的同轴度在建模时做了严格的约束，保证整根笔芯沿着杆身中心轴线分布，不会出现偏心问题，

　　避免切削后笔芯一侧过薄、一侧木质过厚，影响正常使用。在功能特性的匹配上，该结构完全适配常规的卷笔刀切削尺寸，杆身直径与通用卷笔刀的切削腔尺寸完全匹配，不需要额外定制切削工具，用户使用常规文具配件即可完成铅笔的削尖操作。同时杆身的表面预留了足够的平面区域，可用于印刷品牌标识、硬度标号等产品信息，不会因为杆身曲面导致印刷内容变形、脱落。不同于工艺摆件类的铅笔模型，该设计完全围绕实际使用需求展开，每一处结构尺寸都对应实际使用中的痛点问题，比如正六边形截面的防滚落设计、棱边圆角的防硌手设计、笔芯过盈配合的防松动设计、木质层厚度的防崩裂设计，所有结构特征都有明确的工程应用逻辑，没有冗余的装饰性结构。在建模逻辑上，采用参数化的草图绘制方式，

　　先绘制正六边形截面与中心笔芯的圆形截面，通过拉伸命令生成整体杆身基础结构，再对一端进行锥面切除模拟削尖后的笔尖形态，对所有棱边添加对应尺寸的圆角特征，最后对拼接位置的定位结构进行细节刻画，整个模型的特征树逻辑清晰，所有尺寸都设置为可编辑参数，后续如果需要调整杆身长度、截面尺寸、笔芯直径、笔尖锥角等参数，只需要修改对应草图的尺寸参数即可快速完成模型迭代，不需要重新搭建整体结构，能够大幅提升后续衍生型号铅笔的设计效率。该模型既可以作为文具产品设计阶段的结构验证载体，校核不同尺寸下的握持舒适度、结构强度，也可以作为三维建模教学的基础案例，帮助初学者掌握拉伸、切除、圆角、同轴度约束等基础建模命令的实际应用，同时也可以作为办公场景、教学场景三维可视化搭建中的基础素材，还原真实的场景细节。
