便携美工刀式削铅笔刀结构三维设计

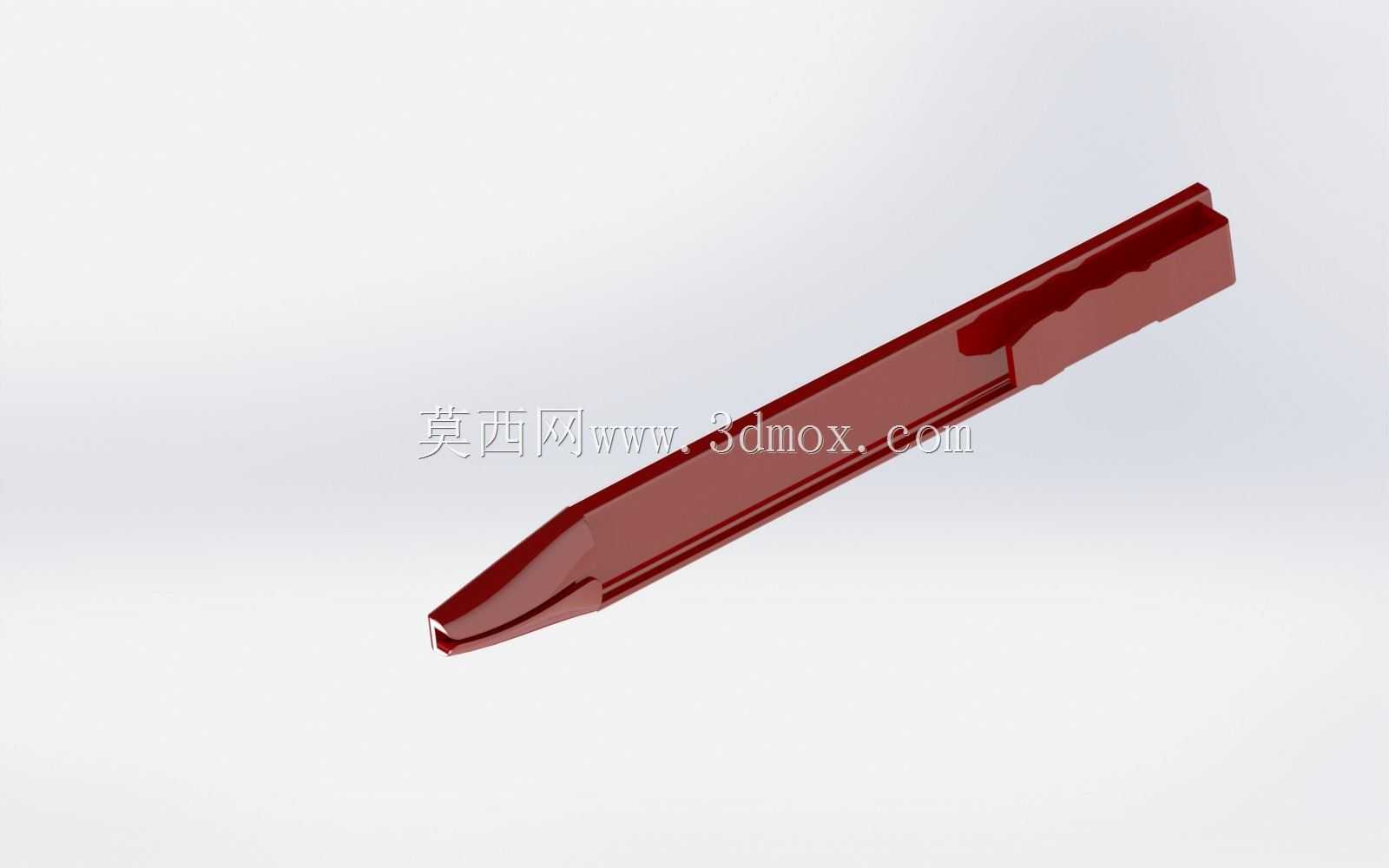

　　日常办公、学生课业以及工程现场手绘标注场景中，便携削笔工具一直是高频使用的小型五金文具，本次设计的笔形削刀结构，正是针对传统卷笔刀易卡铅、刀片易钝、便携性差的痛点做的结构优化。从实际使用场景出发，这款削刀整体采用长条形笔式外观，整体长度控制在110mm左右，最大宽度18mm，厚度12mm，和常规书写笔的尺寸接近，可以直接放入笔袋、工装口袋或者笔记本的笔插位中，不会像传统卷笔刀那样因为外形突兀硌坏口袋内衬，也不会在携带过程中因为晃动产生异响。结构上采用一体式刀身与滑动推钮的组合设计，刀身内部做了适配标准六角木杆铅笔的锥形导向腔，导向腔入口做了1.5mm的圆角过渡，避免铅笔插入时刮伤木杆表层涂层，腔体内壁做了0.2mm深度的导流槽，

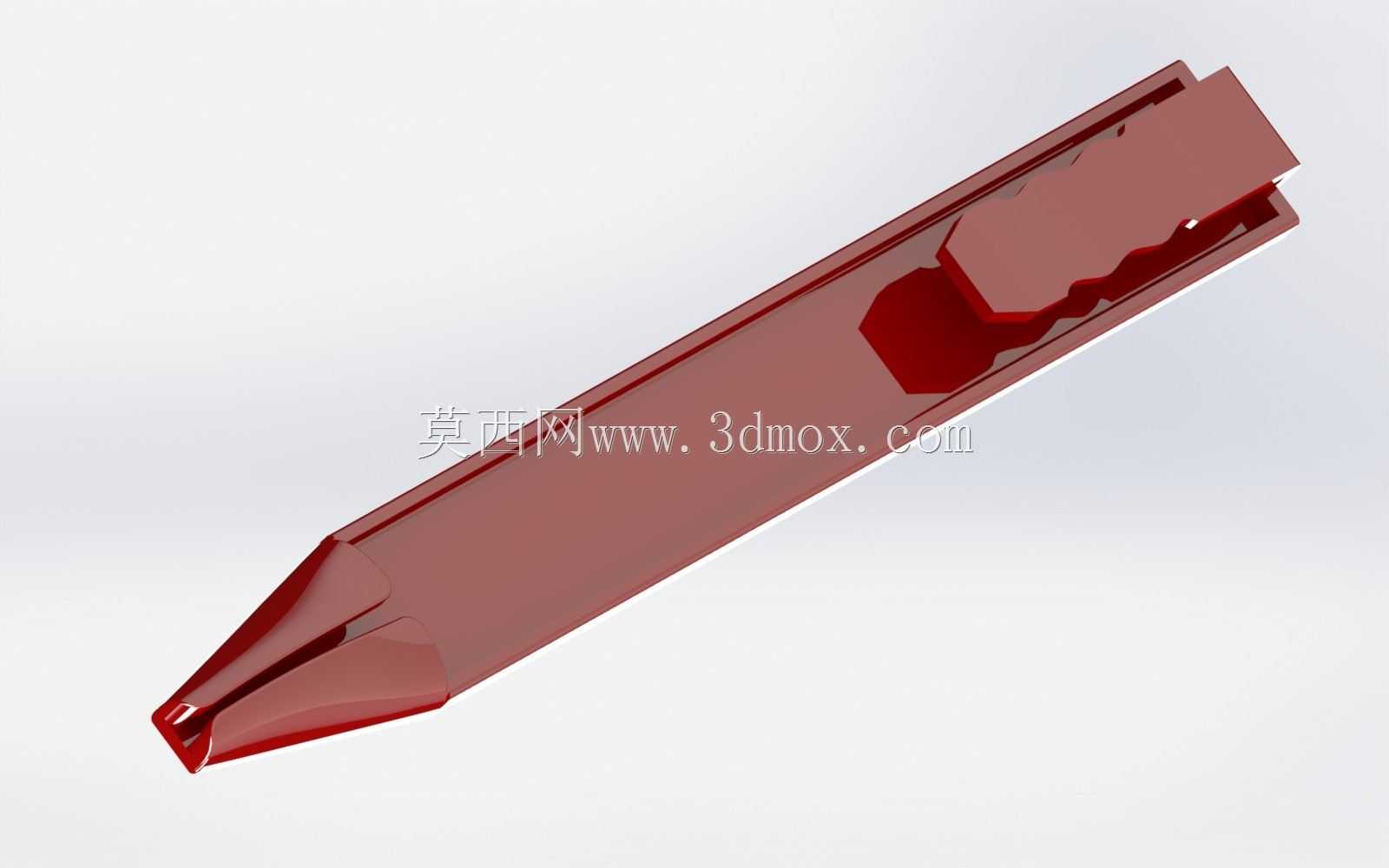

　　削切产生的木屑会顺着导流槽暂存在刀身的中空储屑仓内，储屑仓和刀身采用卡扣式连接，不需要额外工具就可以打开清理，避免传统卷笔刀削笔时木屑散落的问题。切削刀片采用嵌入式安装结构，刀片定位槽做了两个限位凸点，刀片安装后不会因为切削受力产生位移，刀片的伸出长度由侧面的滑动推钮控制，推钮的行程做了分段限位，第一档限位对应常规削尖需求，刀片伸出量2mm，适合日常书写铅笔的削切，第二档限位对应素描、工程标注需要的长铅芯削切需求，刀片伸出量4mm，推钮表面做了防滑纹理，即使手上沾有绘图铅笔的石墨粉也能顺畅推动，不会打滑。刀身的头部做了对称的分瓣式弹性收口结构，当铅笔插入导向腔后，分瓣结构会轻微抱紧铅笔杆，削切时转动铅笔不会出现晃动感，

　　保证削出的铅芯同轴度好，不会出现偏芯断铅的问题。刀身尾部做了挂绳孔结构，可以搭配挂绳挂在工牌或者笔记本上，适合现场测绘、手绘草图的工程人员快速取用。从设计思路上，整个结构没有采用多余的零散零件，整体仅由刀身主体、储屑仓盖、刀片、滑动推钮四个零件组成，装配时不需要螺丝或者粘接剂，全部依靠塑料件本身的弹性卡扣完成装配，适合批量注塑生产，零件的脱模斜度统一做了1.5度，壁厚控制在2mm均匀分布，避免注塑时出现缩痕、翘曲的问题，刀身的外表面做了细磨砂纹理处理，握持时摩擦力足够，长时间削笔也不会磨手。安装边界上，这款削刀的所有活动部件都做了内藏式设计，刀片在非伸出状态下完全收纳在刀身内部，不会出现刀片外露划伤手或者划破包内纸张、文件的问题，

　　滑动推钮的锁定结构采用弹性卡齿设计，即使放在包内受到挤压，推钮也不会意外滑动推出刀片，使用安全性相比传统外露刀片的削笔刀有明显提升。在实际使用测试中，这款结构适配直径7-8mm的常规木杆铅笔，削切一支铅笔的时间在5秒左右，铅芯露出长度可以根据使用需求调整，储屑仓可以容纳3-4次削切产生的木屑，不需要频繁清理，刀身的结构强度可以承受1.2米高度自由跌落不出现开裂、卡扣松脱的问题，适合学生、办公人员、工程绘图人员日常随身携带使用。
