铅笔金属定位衬套结构设计

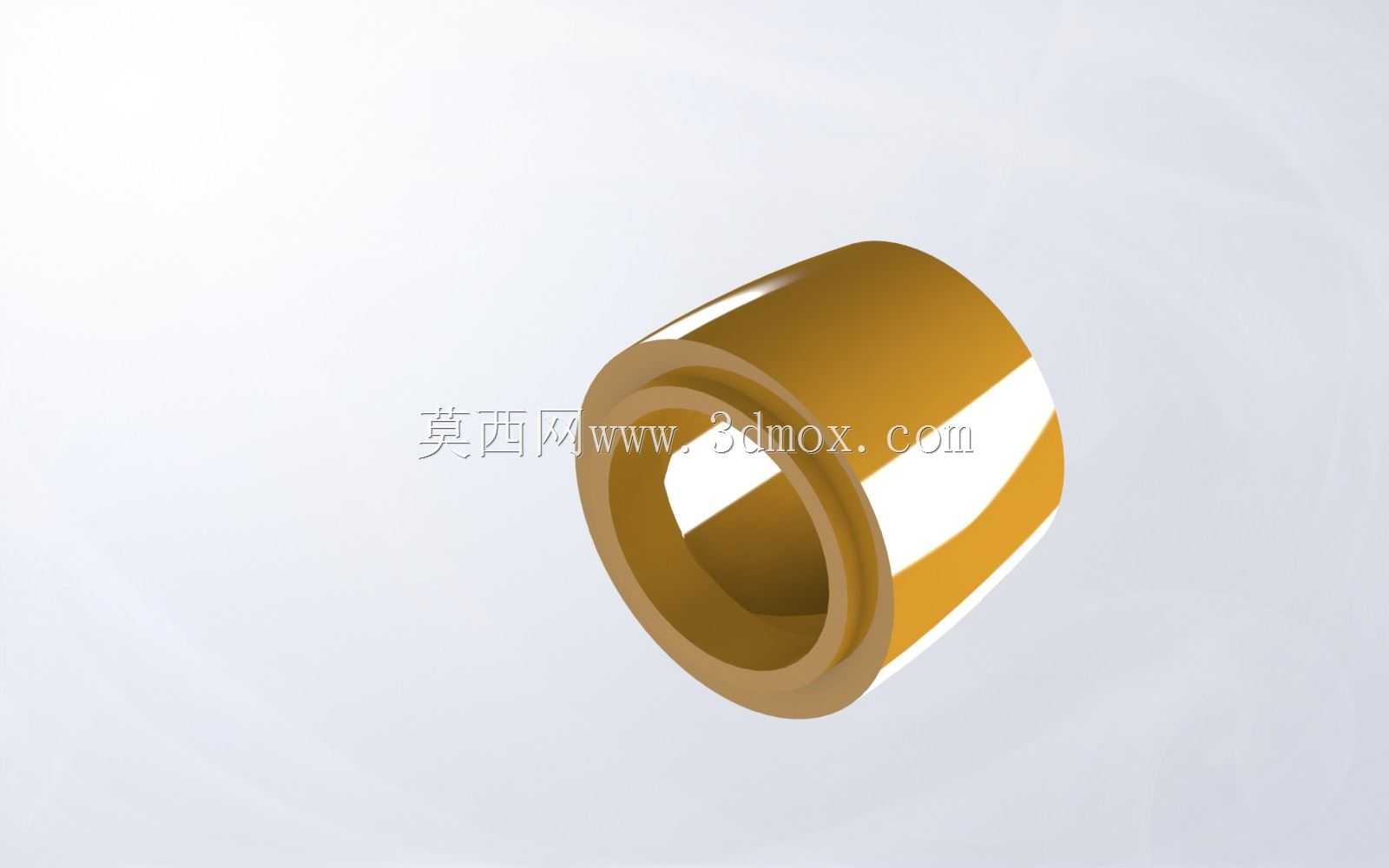

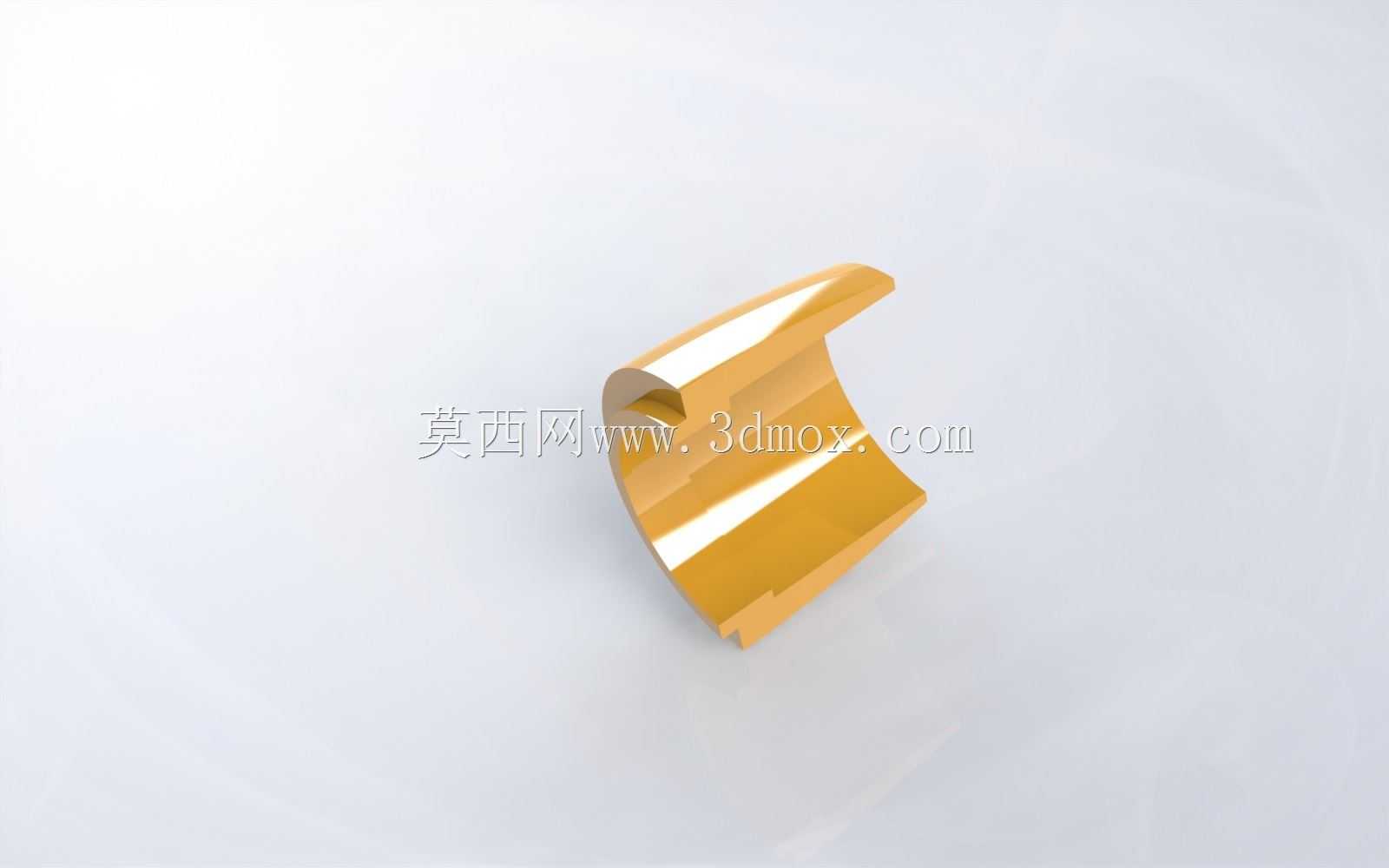

　　该零件属于文具类机械结构中的导向耐磨衬套，主要应用在自动铅笔、活动铅笔的出芯机构前端位置，承担笔芯导向、限位以及笔杆前端结构补强的作用，在日常书写场景中，能够避免笔芯受侧向力发生断裂，同时约束笔芯的伸出轨迹，保证出芯过程的同轴度，减少书写时的晃动感。从实际使用场景来看，这类衬套长期与笔芯、笔杆内的出芯推杆产生滑动摩擦，因此设计时优先选用耐磨铜合金作为基础材质，利用铜质材料自润滑特性好、摩擦系数低的优势，降低长期往复滑动带来的磨损量，延长整笔的使用寿命。结构设计上采用带法兰边的筒状构型，法兰边的外径大于筒身主体，安装时可以直接卡接在笔杆前端的限位台阶处，不需要额外设计紧固件即可完成轴向定位，装配时直接从笔杆内部压入即可，

　　法兰端面与笔杆前端面贴合，能够承受笔杆跌落时的轴向冲击力，避免衬套受冲击向内窜动影响出芯功能。筒身内壁设计为光滑直孔，孔径与常用0.5mm、0.7mm规格笔芯的外径保持0.02mm的间隙配合，既不会因为间隙过大导致笔芯晃动，也不会因为间隙过小卡住笔芯影响出芯动作；筒身外壁靠近法兰的位置设计有一圈环形凹槽，装配时可以嵌入笔杆内壁的定位凸筋，防止衬套在笔杆内发生周向转动，保证出芯口的位置始终与笔夹方向对齐，提升握持书写的一致性。从安装边界来看，筒身的长度需要匹配笔杆前端的内腔深度，法兰边的厚度控制在0.8mm到1.2mm之间，既不会因为法兰过厚导致笔前端突出过多影响握持手感，也不会因为法兰过薄导致受冲击时发生变形；

　　筒身的外圆直径与笔杆内腔的配合采用过渡配合，压入后不需要额外涂胶即可保持足够的连接强度，后期维修更换时也可以用细顶杆从笔杆内部将衬套顶出，降低售后维护的难度。设计过程中需要重点控制内壁的粗糙度，内壁表面粗糙度需要达到Ra0.8以下，避免粗糙的内壁刮伤笔芯表面，导致书写时断芯；法兰的外边缘做R0.2的圆角过渡，避免锐边划伤使用者的手部，同时也能减少笔杆前端注塑件的应力集中，防止笔杆受冷热变化时在衬套安装位置出现开裂。这类衬套除了应用在普通活动铅笔上，也可以适配绘图专用自动铅笔、工程制图活动铅笔的前端结构，针对绘图场景的使用需求，可以适当加长筒身的导向长度，提升笔芯伸出后的稳定性，满足高精度绘图时对线条平直度的要求；

　　针对儿童使用的铅笔产品，可以将法兰边的外径适当加大，做成圆弧过渡的笔头形状，降低使用时的戳伤风险。建模过程中需要重点保证内孔与外圆的同轴度公差控制在0.01mm以内，法兰端面与筒身轴线的垂直度公差控制在0.015mm以内，避免装配后出现内孔偏斜，导致笔芯单侧摩擦内壁，出现出芯卡顿、书写断芯的问题。在实际量产过程中，这类零件通常采用精密自动车床加工，加工完成后需要经过去毛刺、抛光、钝化处理，去除所有加工产生的锐边和切屑残留，保证零件表面光滑无毛刺；针对表面有装饰需求的高端笔款，可以在法兰外圆表面做滚花或者镀金处理，提升产品的外观质感，同时滚花结构也能增加衬套与笔杆注塑件之间的摩擦力，进一步防止衬套发生转动。从结构可靠性角度来看，这种带法兰的铜衬套相比直接在塑料笔杆上做出芯孔的结构，耐磨性能提升10倍以上，能够承受上万次的出芯往复动作而不出现明显磨损，不会因为长期使用导致出芯孔变大、笔芯晃动的问题；同时铜质材料的导热性优于塑料，长时间握持书写时，笔头位置的热量可以通过铜衬套快速散出，避免笔杆前端因为手温过高出现变形，影响结构精度。
