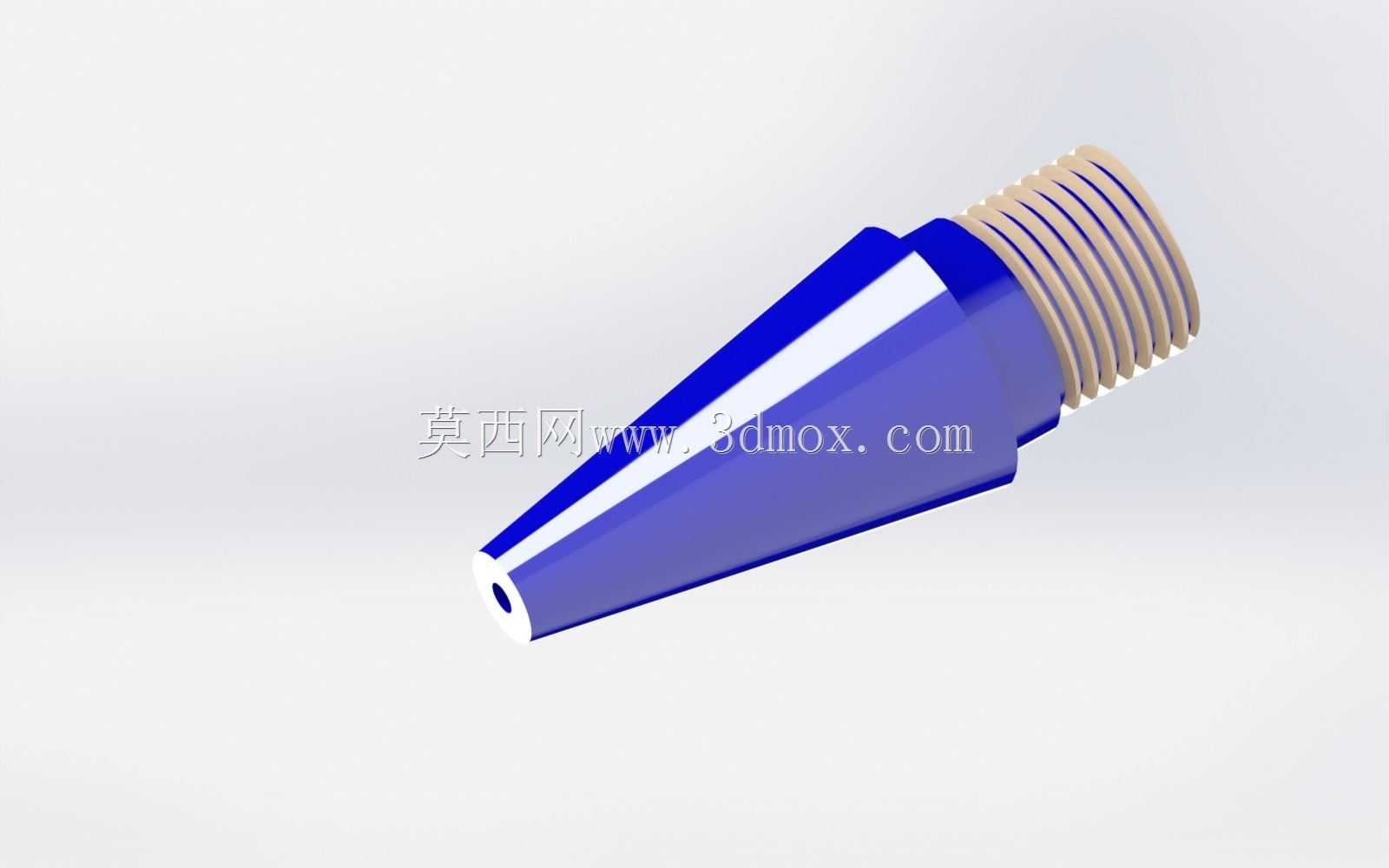

铅笔组件外螺纹锥形连接端头结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:483295
  • 铅笔组件外螺纹锥形连接端头结构设计
  • 铅笔组件外螺纹锥形连接端头结构设计

  日常接触的自动铅笔、绘图铅笔的出芯端结构,很多人只关注出芯是否顺畅,却很少留意前端连接端头的结构设计逻辑,这个带外螺纹的锥形端头,正是笔类前端结构里兼顾定位、导向、连接稳定性的核心零件。从实际使用场景来看,这类端头主要适配多段组装式的工程绘图铅笔、自动出芯铅笔,安装在笔杆前端位置,内侧需要留出铅芯通行的通道,外侧锥形面一方面要贴合笔握处的橡胶或塑料护套,给握持手指提供顺滑的过渡触感,避免棱角硌手影响长时间绘图的手感,另一方面锥形结构的导向作用,能让铅芯在伸出过程中始终保持居中,不会因为通道偏斜出现铅芯偏摆、断芯的问题。

  从结构设计的角度拆解,这个零件的外螺纹段是和笔杆前端的内螺纹孔配合的,螺纹选型优先选细牙螺纹,细牙螺纹的螺距小,自锁性更好,日常携带过程中不会因为笔身晃动、磕碰出现端头松动脱落的问题,同时细牙螺纹的配合间隙更小,能保证端头和笔杆的同轴度,避免因为装配偏心导致铅芯通道错位。设计螺纹段长度的时候,需要匹配笔杆前端的螺纹孔深度,既要保证拧入后有足够的啮合牙数,一般不少于5个完整牙型,满足日常使用的连接强度,又不能让螺纹段过长顶到笔杆内部的储芯管或者出芯机构,造成出芯卡滞。锥形段的锥度设计需要结合笔杆前端的外径做匹配,从螺纹段的大径位置平滑过渡到端头的出芯口直径,出芯口的内径要比对应规格的铅芯直径大0.1到0.2毫米,间隙太小容易因为零件注塑收缩、加工毛刺刮蹭铅芯,导致出芯阻力大,间隙太大则会失去对铅芯的径向定位,书写绘图时铅芯容易晃动,影响线条精度。

  零件的内部是贯通的阶梯孔,靠近螺纹端的内孔直径要略大于储芯管的外径,装配时储芯管可以直接插入这个内孔段,保证铅芯从储芯管到出芯口的整个路径没有台阶错位,避免铅芯在内部卡顿。靠近出芯口的内孔段做小直径设计,刚好给铅芯提供径向支撑,这个支撑段的长度不能太短,太短的话铅芯伸出后悬臂过长,稍微用力就会断芯,也不能太长,太长会增加铅芯和孔壁的摩擦面积,按动出芯的时候阻力会明显变大,一般控制在3到5毫米的长度区间,兼顾支撑刚性和出芯顺畅度。

  从安装边界的尺寸来看,螺纹段的公称直径需要和笔杆前端的内螺纹保持一致,常见的绘图铅笔这类端头的螺纹公称直径多在6到8毫米区间,整个零件的总长度控制在15到20毫米,锥形段的最大外径和螺纹大径保持一致,最小的出芯口外径控制在2到3毫米,既保证出芯口位置有足够的结构强度,不会因为摔落出现开裂,又不会因为端头太粗遮挡绘图视线,影响工程绘图时的线条观察。零件的壁厚设计也要兼顾强度和轻量化,螺纹段的壁厚不小于1毫米,保证螺纹啮合时有足够的强度,不会因为拧动的时候用力过大出现螺纹滑牙、开裂,锥形段的壁厚可以从螺纹端向出芯端逐渐减薄,但最薄的位置壁厚也不能小于0.8毫米,避免注塑成型时出现填充不足、缩水的问题,同时保证日常摔碰时不会轻易碎裂。

  实际建模过程中,需要重点关注几个容易出问题的结构细节:一是螺纹收尾的位置,要做退刀槽或者自然的螺纹收尾过渡,避免螺纹末端出现尖锐的毛边,装配时刮伤笔杆的内螺纹,同时也能保证端头拧到底之后端面能和笔杆端面完全贴合,没有缝隙;二是锥形外表面和螺纹段的衔接位置,要做小圆角过渡,不能有尖锐的棱角,一方面是避免注塑时出现应力集中,零件受外力容易从衔接位置断裂,另一方面是装配笔握护套的时候,圆角过渡能让护套顺利套入,不会被棱角刮破;三是内部贯通孔的衔接位置,要做45度的倒角过渡,让储芯管插入时能顺利导向,不会被台阶顶住,同时铅芯在内部移动时也不会被台阶棱角刮下铅粉,堆积在零件内部造成堵塞。

  这类零件虽然尺寸小,但是在笔类产品的使用体验里影响很大,设计时需要反复调试锥度、内孔间隙、螺纹配合长度这些参数,才能兼顾结构强度、装配便利性和实际书写绘图的使用手感,很多时候出芯卡顿、断芯、端头松动这些常见的使用问题,本质上都是这个小端头的结构参数设计不合理导致的,建模时需要结合实际装配关系和使用场景做细节优化,不能只做外观造型忽略内部的功能结构。
