铅笔笔尖金属护套与笔杆衔接结构

　　日常书写场景中，铅笔笔尖的金属护套是直接影响握持手感与笔尖防护效果的核心部件，这套结构的设计需要兼顾书写时的受力传导、笔芯的防护限位以及笔杆的衔接稳定性。从实际使用场景来看，学生日常书写、工程现场手绘标记、办公场景快速记录等不同使用环境下，笔尖部位承受的径向力、轴向冲击力存在明显差异，比如手绘作业时笔尖会频繁承受倾斜方向的侧压力，普通护套如果锥度过渡不合理，很容易出现笔芯断裂、护套与笔杆松脱的问题。

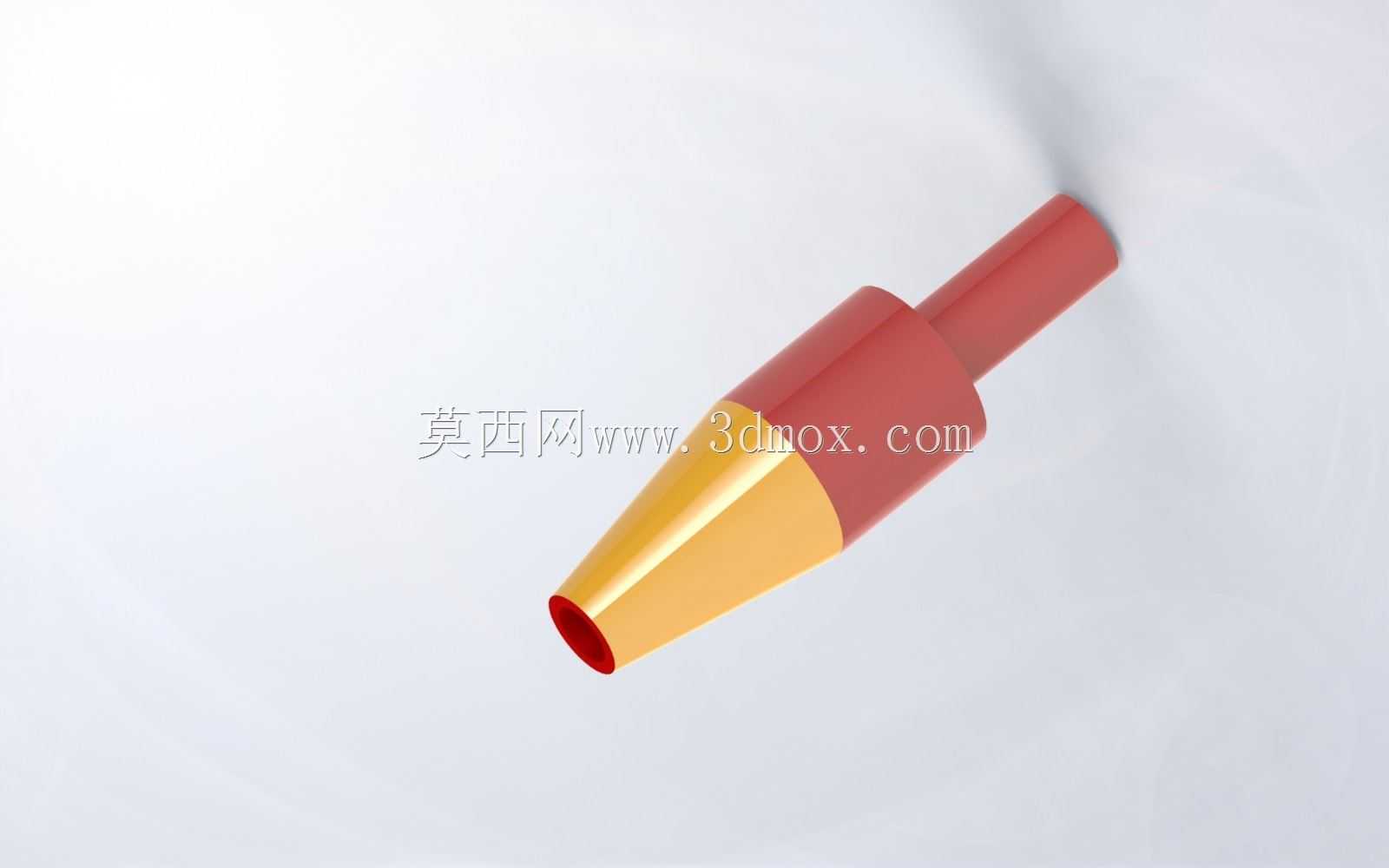

　　这套结构的设计首先从受力路径出发，金属护套采用锥形过渡结构，靠近笔芯出口的位置壁厚做了减薄处理，既能够收束笔芯的伸出长度，避免笔芯过长导致受力断裂，又能在笔尖掉落接触地面时，通过金属材质的刚性吸收大部分冲击能量，减少冲击力直接传导到笔芯造成断芯。护套与红色笔杆的衔接部位做了阶梯式止口结构，金属护套的后端设置了一圈环形凸起，嵌入笔杆前端的对应凹槽内，装配时通过过盈配合实现周向与轴向的固定，不需要额外粘接就能保证日常插拔笔帽、书写施力时不会出现护套移位、脱落的问题。

　　从外形尺寸的边界设计来看，金属护套的锥面角度设置为12度，这个角度既能够保证握持时手指接触护套部位有足够的摩擦力，不会因为锥面过陡导致握持打滑，又能让护套整体长度控制在合理范围，不会因为护套过长挤占笔杆内部的储芯空间。笔杆部分采用圆柱形等径设计，外径与金属护套的后端最大直径保持一致，衔接位置没有明显的台阶落差，握持时手指从笔杆滑动到护套位置不会有突兀的硌手感，长时间书写也不会因为衔接处的棱角造成手指局部压痕。笔杆前端与护套衔接的内壁做了0.2毫米的导向倒角，装配时护套可以顺着倒角顺利压入笔杆，降低装配时的对位难度，适合批量生产时的自动化压装工序。

　　功能特性层面，金属护套的内孔直径比标准铅笔笔芯直径大0.1毫米，既能够给笔芯留出足够的伸缩空间，避免笔芯在护套内卡滞，又能限制笔芯的径向晃动量，保证书写时笔尖不会因为间隙过大出现线条抖动的问题。护套的出口位置做了圆弧钝化处理，没有锋利的刃口，不会在书写时刮伤纸面，也不会在手指触碰时造成划伤。笔杆部分采用的红色塑料材质表面做了细微的磨砂纹理，握持时的静摩擦系数比光面材质提升40%左右，即使手心出汗也不会出现笔杆打滑转动的情况。

　　从建模逻辑来看，这套结构的建模首先通过旋转特征生成金属护套的基础锥形轮廓，再通过拉伸切除生成内孔与后端的止口凸起，锥面部分做了0.05毫米的圆角过渡，避免应力集中导致金属护套受冲击时出现开裂。笔杆部分通过旋转特征生成圆柱主体，前端切除出与护套匹配的凹槽，内壁的导向倒角通过倒角特征直接生成，整体建模过程没有多余的特征冗余，所有尺寸都按照实际文具生产的公差要求设置，金属件的公差带按照IT7级设置，塑料笔杆的公差带按照IT8级设置，能够满足实际开模生产的尺寸匹配要求。

　　实际装配验证时，护套压入笔杆的压装力控制在15N到20N之间，既能够保证装配后护套的拉脱力大于30N，满足日常使用的连接强度要求，又不会因为压装力过大导致塑料笔杆被撑裂。笔芯装入后，伸出护套的长度控制在3毫米到4毫米之间，这个长度既能够保证书写时的视线不被护套遮挡，又能保证笔芯的抗弯强度满足正常书写的受力要求，即使施加2N的侧压力也不会出现笔芯断裂的情况。
