手动杠杆式法兰连接蝶阀三维结构设计

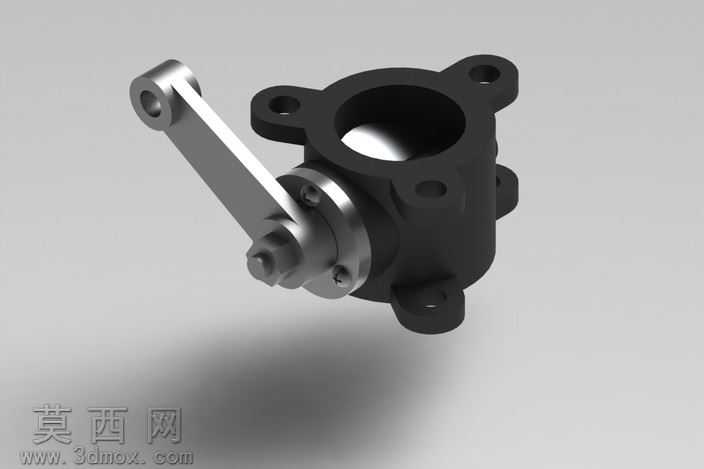

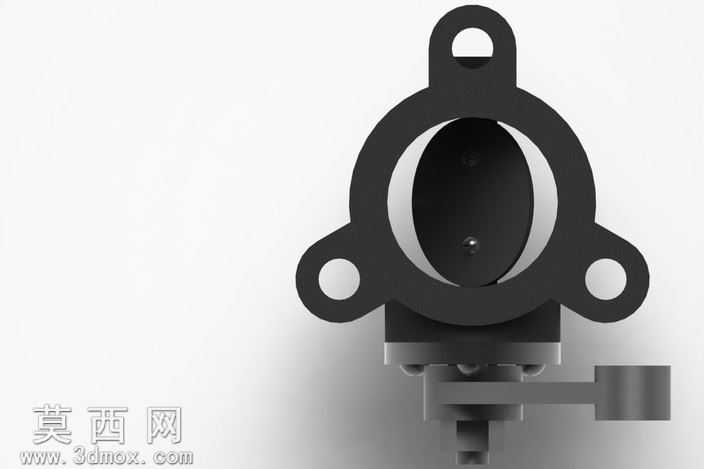

本作品为手动杠杆驱动式法兰蝶阀的三维数字化设计成果，建模阶段采用SolidWorks平台完成全参数化特征构建，首先以蝶阀的公称通径、法兰连接尺寸为核心基准，先绘制阀体的截面轮廓草图，通过拉伸、切除特征生成带法兰安装耳的阀体主体结构，阀体上的四个法兰安装孔采用圆周阵列特征完成，保证孔位的同轴度与位置精度符合管路安装的公差要求。随后构建阀杆、蝶板、密封组件、驱动杠杆等核心零件，阀杆与阀体的配合部位采用同轴心配合约束，模拟真实的转动副结构，蝶板与阀杆之间通过键连接特征实现周向固定，保证驱动杠杆带动阀杆转动时，蝶板可同步完成0-90度的启闭回转动作。建模过程中对各零件的配合间隙进行了合理预留，还原了实际产品中密封件的压缩量、转动副的活动间隙，避免装配过程中出现特征干涉问题。材质与渲染阶段，针对阀体的铸铁材质，赋予了哑光深灰铸铁材质，调整材质的粗糙度、反光度参数还原铸件表面的哑光质感；驱动杠杆采用金属切削加工的不锈钢材质，赋予高反光的银灰色金属材质，添加轻微的环境反射效果表现机加工表面的光洁质感；密封部位的橡胶组件赋予黑色哑光橡胶材质，区分不同零件的材质属性。渲染阶段采用三点布光方案，主光源从斜上方投射形成柔和的投影，辅助光源补全暗部细节，环境光模拟工业车间的漫反射环境，最终渲染图清晰展现了蝶阀的整体结构、驱动形式与连接特征。设计思路上，这款蝶阀定位为中小口径管路的截断与流量调节部件，采用杠杆式手动驱动结构相比手柄式蝶阀可提供更大的操作力矩，适合需要一定启闭扭矩的工况，法兰连接形式可适配常规的工业管路安装标准，整体结构紧凑，零件数量精简，在保证密封性能与操作可靠性的前提下，尽可能减少了不必要的结构冗余，各零件均具备可加工性，符合机械设计的工艺要求，完整还原了手动法兰蝶阀的真实结构与工作原理。
