起重作业用带螺杆安装座吊钩结构

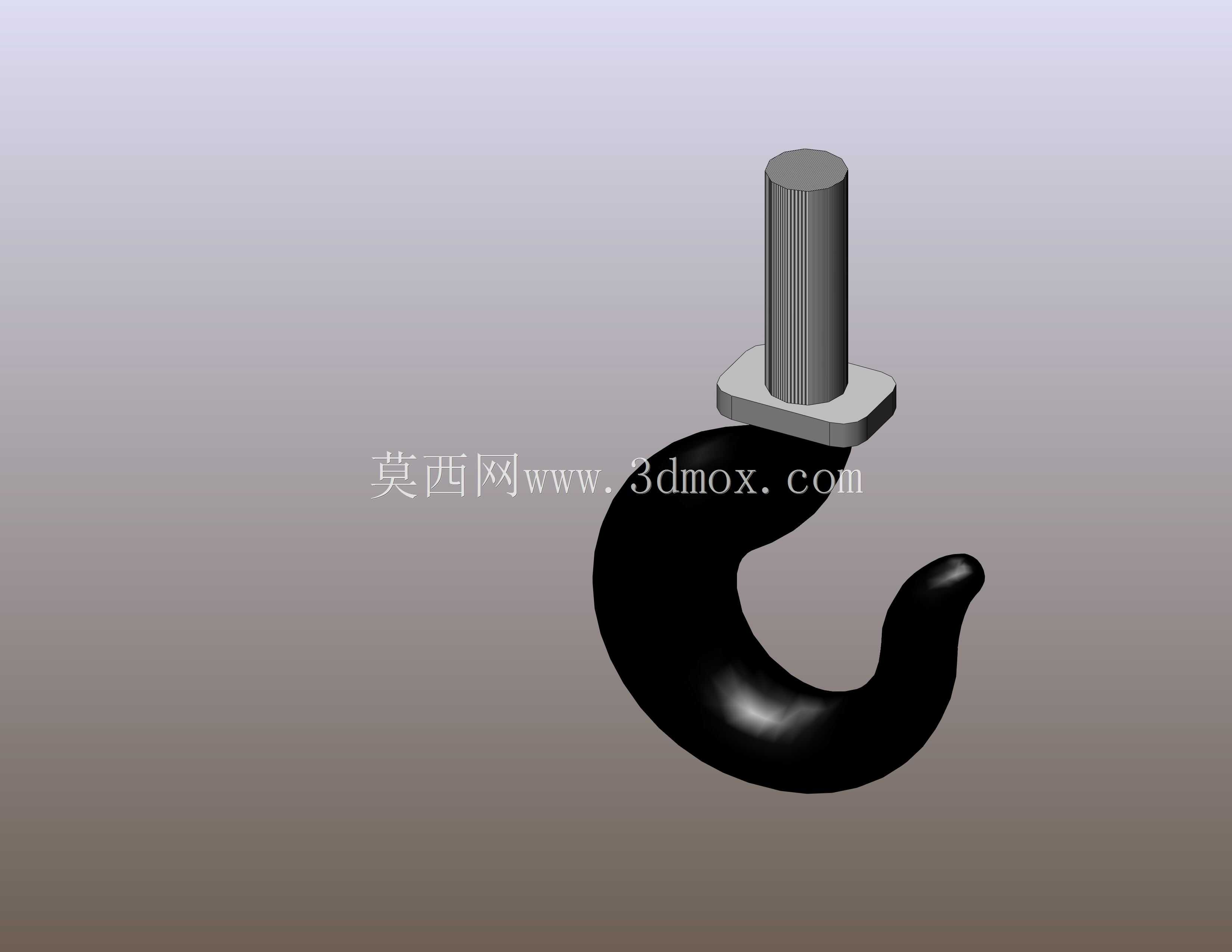

　　在车间重型工件转运、港口集装箱装卸、建筑工地建材吊装、冶金车间高温物料吊运这类常规起重作业场景里，吊钩是直接承载被吊物载荷的核心终端部件，整套起升机构的载荷最终都要通过吊钩传递到被吊物件上，其结构合理性直接决定起重作业的安全冗余与作业效率。这个吊钩结构采用钩身加顶部螺杆安装座的组合形式，钩身采用大曲率平滑过渡的C形弯弧设计，钩尖位置做了向上收的防脱导向弧度，日常作业中挂入吊装带、卸扣或者吊环后，在没有额外防脱卡的临时轻载作业场景下，也能依靠钩尖的内收弧度减少吊具意外滑出的风险，钩身的截面从弯弧受力最大的中段向钩尖、钩根位置做渐变过渡，中段位置的截面尺寸最大，对应起吊作业中弯矩最大的受力区域，避免应力集中导致的结构变形或者断裂。

　　顶部的安装结构采用带方形定位台的外螺纹螺杆设计，方形定位台卡在起重小车的吊钩横梁安装位时，能够限制钩身随起升钢丝绳的扭转而随意转动，避免被吊物在空中出现不受控的自旋，降低作业中吊物碰撞周边设备或者人员的风险，外螺纹段可以配套锁紧螺母实现轴向固定，安装时只需要在吊钩横梁的对应位置加工出匹配的通孔与方形定位沉槽，就可以完成吊钩的快速装配，后期维护更换时不需要对整套起升机构做大规模拆解，只需要松开顶部的锁紧螺母就可以将钩体整体拆下更换，能够大幅缩短设备停机维护的时间。从安装边界来看，顶部螺杆的直径与方形定位台的边长尺寸匹配中小吨位桥式起重机、门式起重机的吊钩横梁安装尺寸，钩身的开口尺寸适配常规规格的卸扣、

　　环形吊装带以及钢丝绳吊索的挂接需求，不需要额外加装过渡连接件就可以直接配套常规吊具使用，钩身的垂直方向总高度控制在常规起重小车的吊钩行程冗余范围内，不会因为钩体自身高度过大导致起升有效行程被过度压缩，影响车间内的有效起吊高度。设计过程中首先梳理了不同场景下的起重载荷传递路径，从螺杆顶部的螺纹受力开始，到方形定位台的压应力承载，再到钩根位置的弯扭组合受力，最后到钩身弯弧段的拉弯复合受力，每个受力段的截面尺寸都按照对应载荷下的材料许用应力做匹配，避免局部截面过小导致的应力集中，同时也避免截面过大带来的不必要自重增加，减少起升机构的无效载荷消耗。钩身表面做了圆滑过渡处理，没有尖锐的棱角结构，

　　一方面是避免吊装作业中尖锐棱角割伤吊装带或者钢丝绳，降低吊具过早磨损断裂的风险，另一方面也能减少热处理过程中棱角位置的应力集中，提升构件整体的疲劳强度，在长期反复起吊卸载的交变载荷作用下，能够有效降低裂纹萌生的概率。日常作业中，这类吊钩需要配合防脱卡使用时，只需要在钩身靠近钩尖的位置加工对应的销孔就可以加装标准防脱装置，不需要对钩体主体结构做修改，适配不同作业场景的安全规范要求，不管是室内厂房的精密设备吊装，还是室外货场的散货吊装作业，这个结构的吊钩都能满足常规中小吨位的起重作业需求，安装接口的通用性也让它可以替换很多现有老旧起重机上的同规格吊钩，不需要对原有设备的安装结构做改造，降低配件替换的成本与改造工作量。
