帕拉混凝土吊运作业小型吊机结构

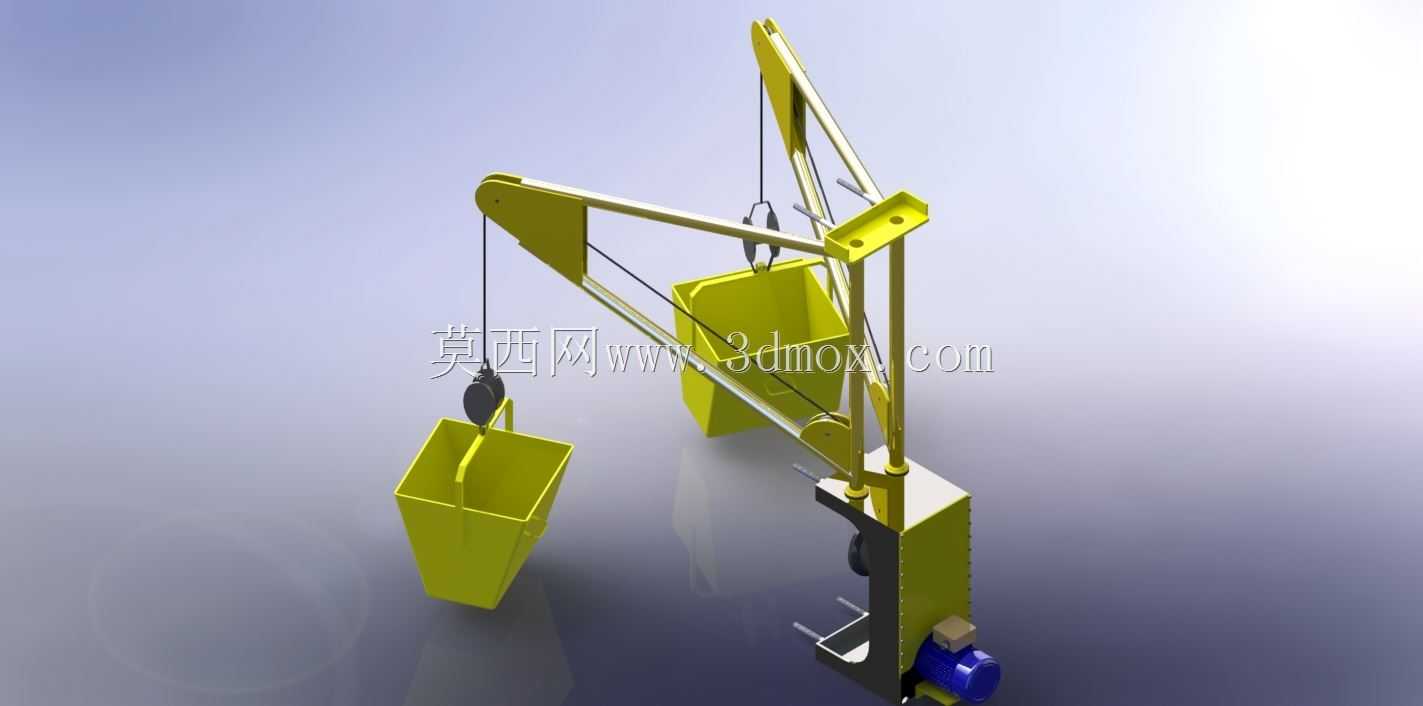

　　这款小型吊机的三维结构，核心针对建筑施工场景里零散点位的混凝土垂直、短距离水平转运需求设计，区别于大型塔吊、汽车吊的大覆盖半径作业逻辑，它的适用场景集中在狭窄施工区域、民房建造、基坑边角补料、二次结构浇筑这类大型起重设备覆盖不到，或者调用大型设备成本过高的作业面。从实际作业逻辑出发，设备的双吊点设计是核心功能亮点，两个独立的料斗挂载点可以分别完成空料斗下放、满料斗提升的同步作业，相比单吊点吊机需要等料斗卸料完成再返回接料的流程，能把单次作业循环的时间压缩近四成，很适合混凝土浇筑这种需要连续供料、不能长时间中断的工序，避免混凝土在料斗里静置出现初凝、和易性下降的问题。

　　设计过程中首先考虑的是安装边界的适配性，这类小型吊机多数是直接固定在建筑结构的临边、脚手架平台或者现浇楼板的预留锚固点上，所以底座的锚固结构做了可调节的夹装设计，不需要额外浇筑混凝土基础，夹装的开口范围可以适配100mm到300mm厚度的结构梁、楼板边缘，安装时只需要拧紧锚固螺栓就能完成固定，拆卸转移也不需要大型吊装设备配合，两到三个作业人员就能完成整机的移位、重新安装，适配工地频繁转场的作业特点。整机的立柱采用分段式拼接结构，单段立柱长度控制在1.8米以内，方便通过施工电梯、楼道进行转运，不需要额外预留大型的设备运输通道，标准配置的立柱总高度可以覆盖三层以内民房的浇筑高度需求，如果需要更高的作业高度，也可以通过加装标准节段的方式拓展起升高度，拓展段的连接法兰做了定位止口设计，拼接时不需要反复校准同轴度，现场安装的容错率很高。

　　臂架结构采用的是折臂式设计，而非传统小吊机的直臂结构，折臂的铰接点位置经过受力优化，在臂架收拢状态下整机的回转半径控制在1.2米以内，不会过多占用施工面的操作空间，作业时臂架展开后，最大作业半径可以达到3.5米，足够覆盖作业面周边的料斗停放、混凝土卸料点位。臂架上的两个吊点分别配置了独立的滑轮组，钢丝绳的走向做了分槽设计，避免两根钢丝绳在作业过程中出现干涉、缠绕的问题，每个吊点的额定起重量按照0.3立方混凝土料斗的满载重量做冗余设计，单吊点额定载荷300kg，完全匹配常规小型混凝土料斗的装载量，不会出现载荷不足导致的臂架变形、钢丝绳断裂风险。

　　料斗的结构设计也配合吊机的作业逻辑做了优化，料斗的吊耳位置做了重心校准，起吊后料斗能保持自然竖直状态，不会出现倾斜撒料的问题，料斗的卸料闸门采用侧开式手动杠杆结构，作业人员在作业面就可以通过拉绳控制闸门开合完成卸料，不需要攀爬至料斗位置操作，降低高空作业的安全风险。吊机的回转机构采用齿圈式手动回转结构，带自锁止退功能，臂架转动到指定作业位置后可以自动锁止，不会因为料斗的晃动出现臂架自行偏移的问题，回转的阻尼可以根据作业需求调节，避免臂架转动过快导致料斗大幅摆动，碰撞周边的施工结构或者作业人员。

　　从结构受力的角度看，臂架的斜拉筋采用可调节长度的拉杆设计，在安装时可以根据实际作业的半径需求，调整拉杆的长度来改变臂架的仰角，从而调整作业半径和起升高度的匹配关系，当作业半径较小时，调大臂架仰角可以获得更高的起升高度，当需要覆盖更远的作业点位时，减小臂架仰角就能拓展作业范围，不需要更换臂架结构就能适配不同的现场工况。立柱的底部配置了斜向支撑腿，支撑腿的角度可以调节，当吊机固定在平整的地面作业时，可以展开支撑腿增大支撑跨度，提升整机的抗倾覆稳定性，不需要锚固也能完成作业，适配地面阶段的施工物料转运需求。

　　整个设备的结构没有采用复杂的电控、液压系统，核心的起升动力可以适配常规的小型电动葫芦，也可以根据现场的供电情况选择手动卷扬机构，在没有供电的偏远施工场地也能正常使用，维护成本极低，所有的铰接点都配置了自润滑轴承，不需要频繁加注润滑脂就能保证转动顺畅，适合工地多粉尘、缺乏定期维护条件的作业环境。结构的所有零部件都采用常规的型材、标准件加工，没有特殊定制的异形构件，后期如果出现零部件磨损、损坏，在当地的五金市场就能采购替换，不需要联系厂家定制配件，不会因为配件问题导致设备长时间停机，影响施工进度。
