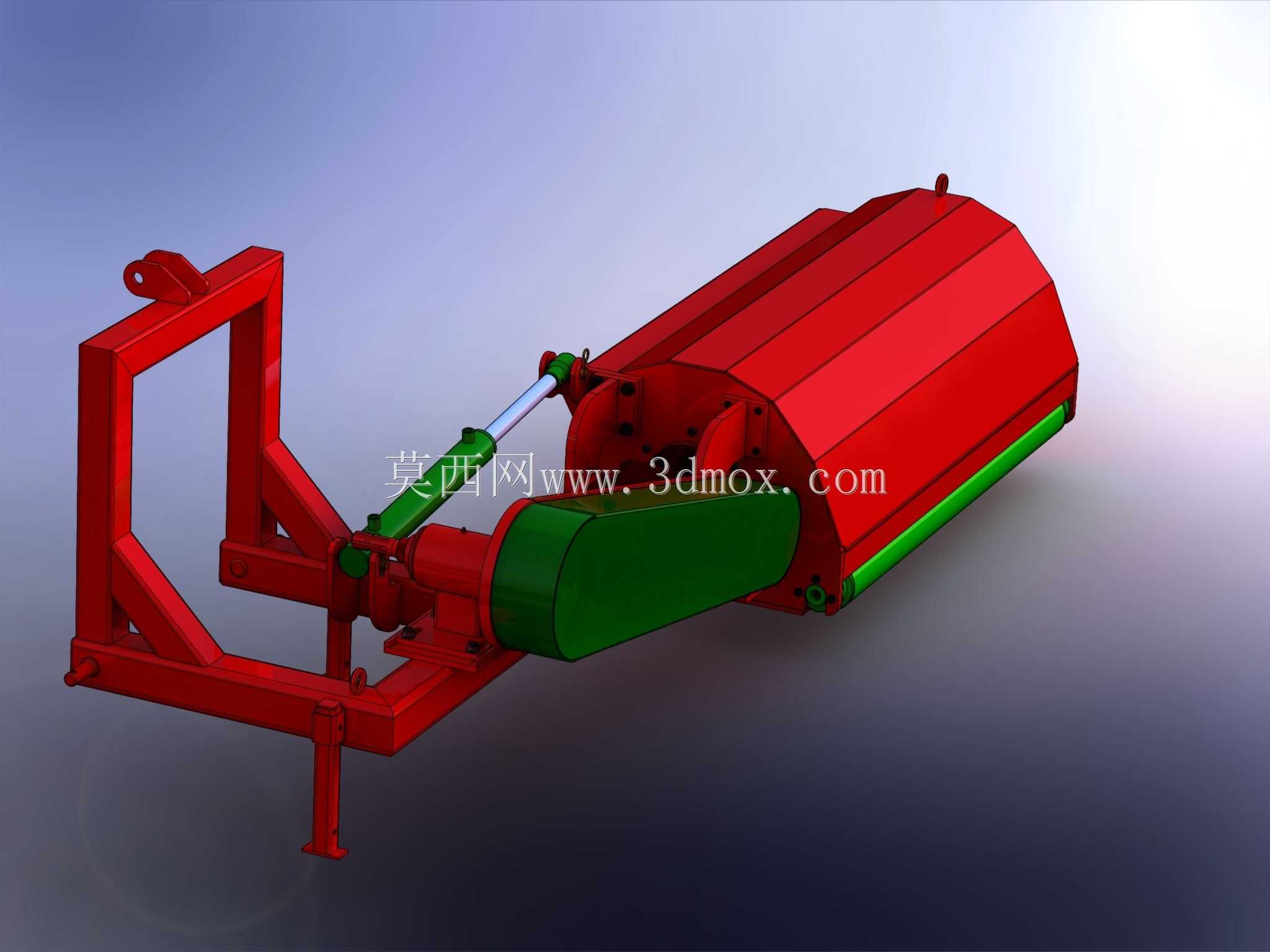

侧挂式农林枝条粉碎还田设备结构

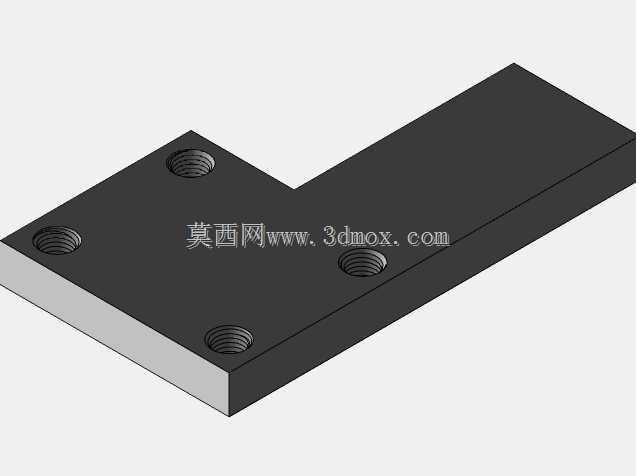

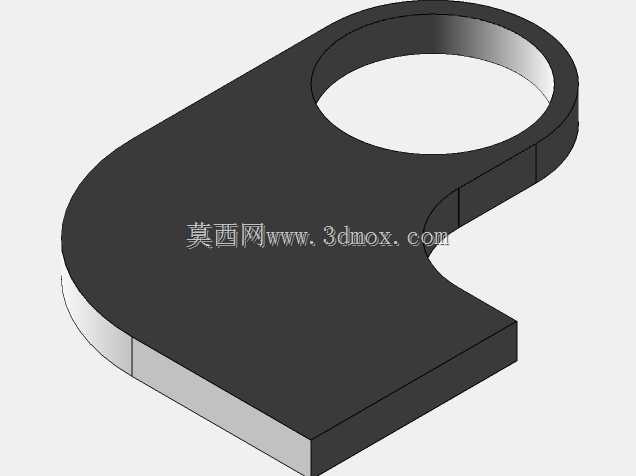

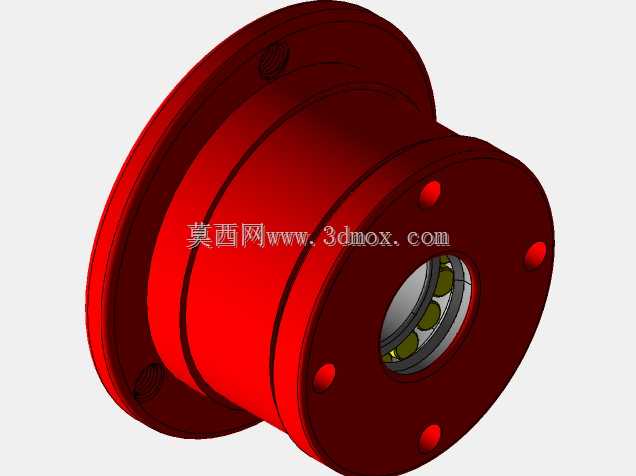

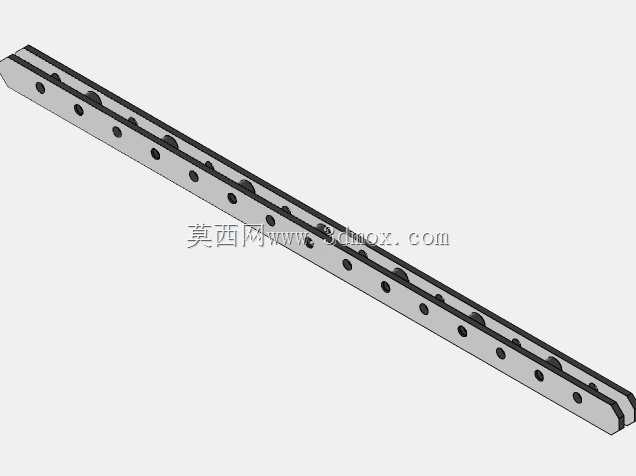

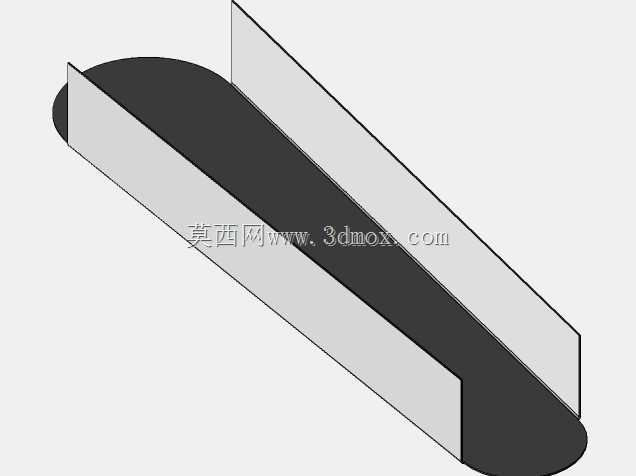

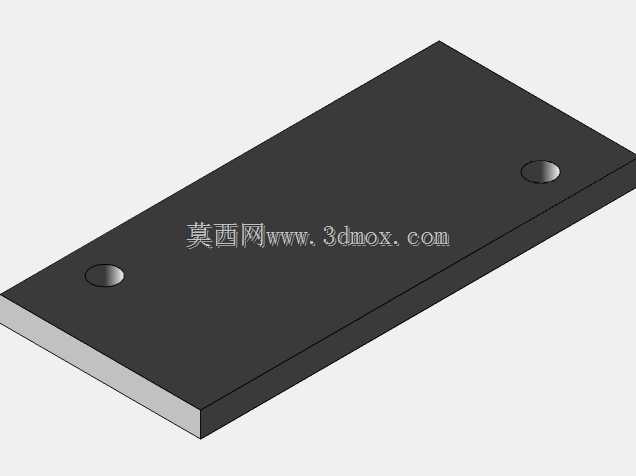

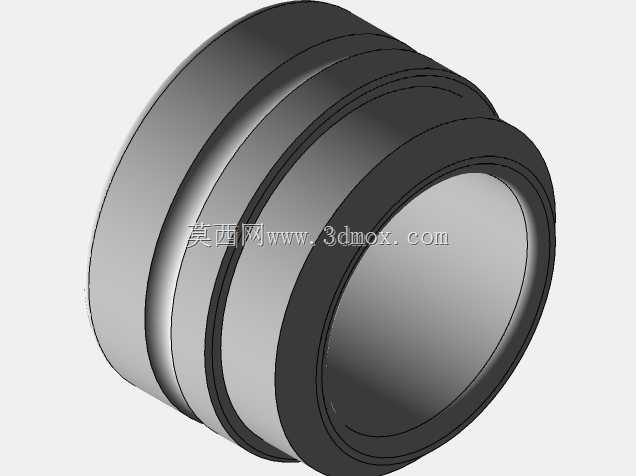

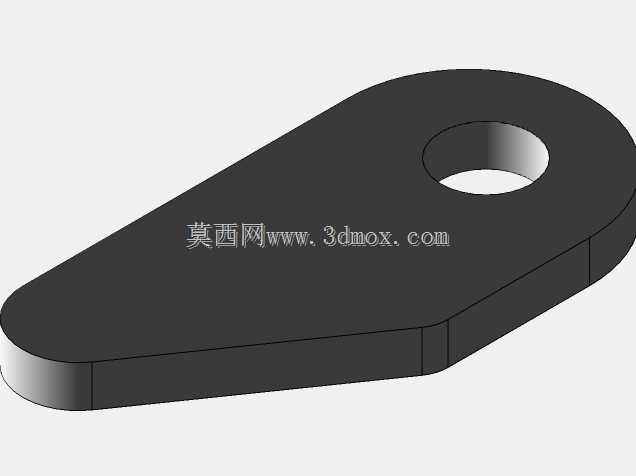

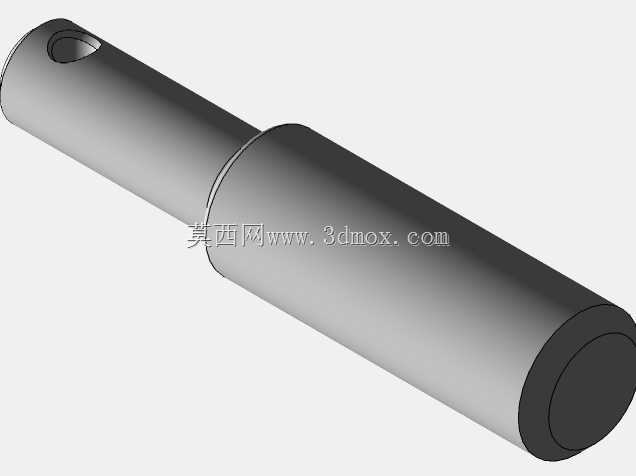

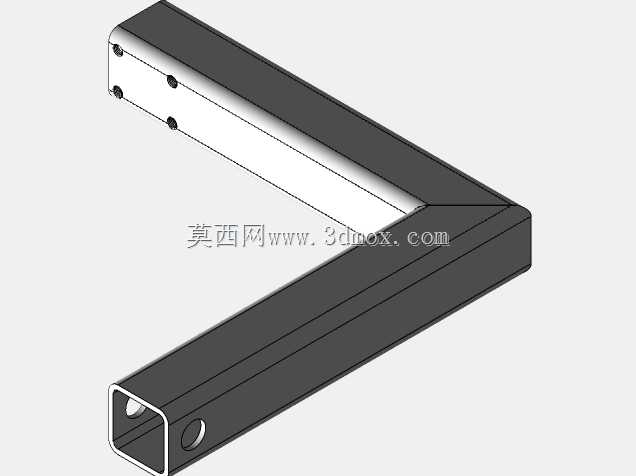

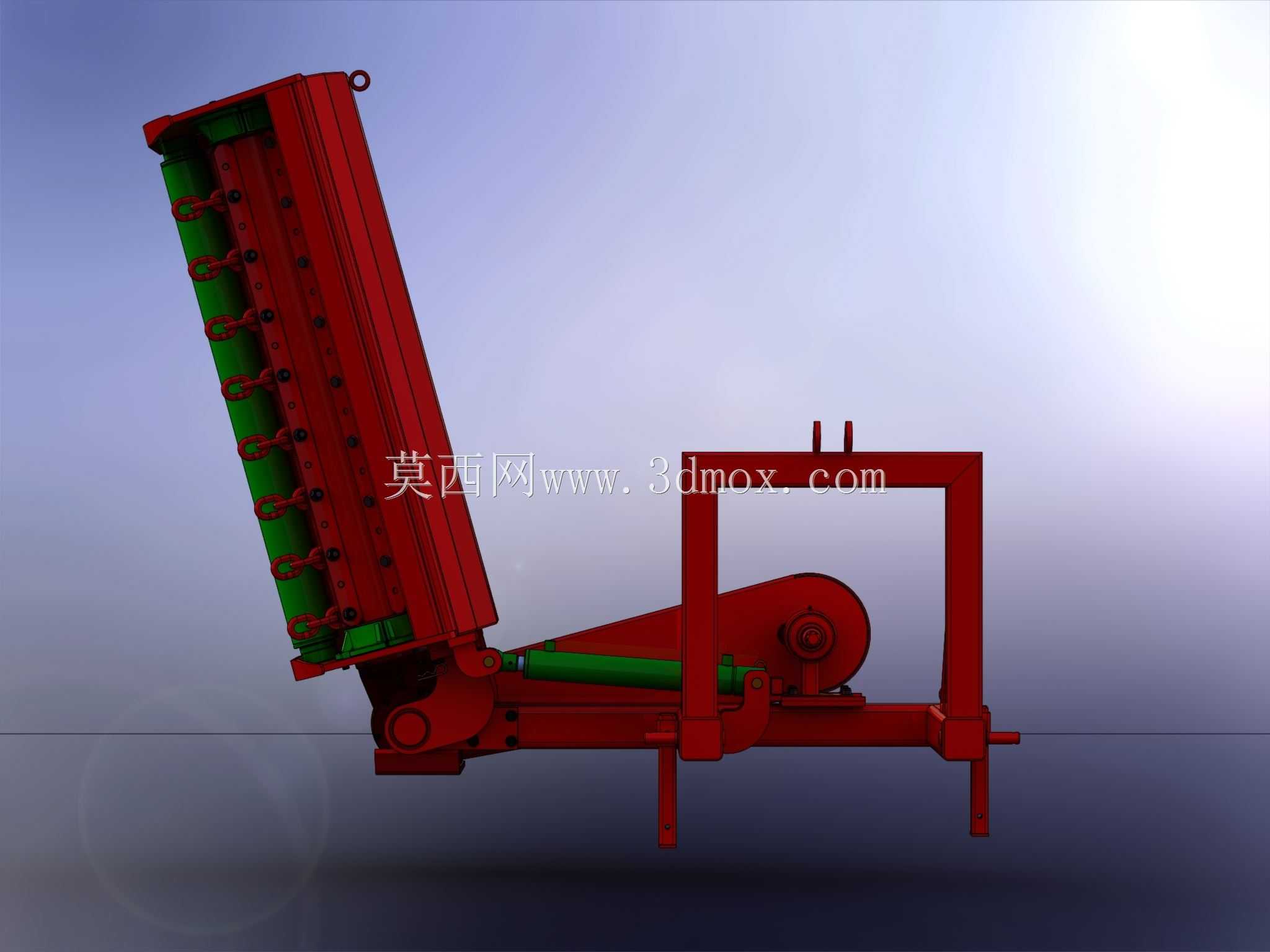

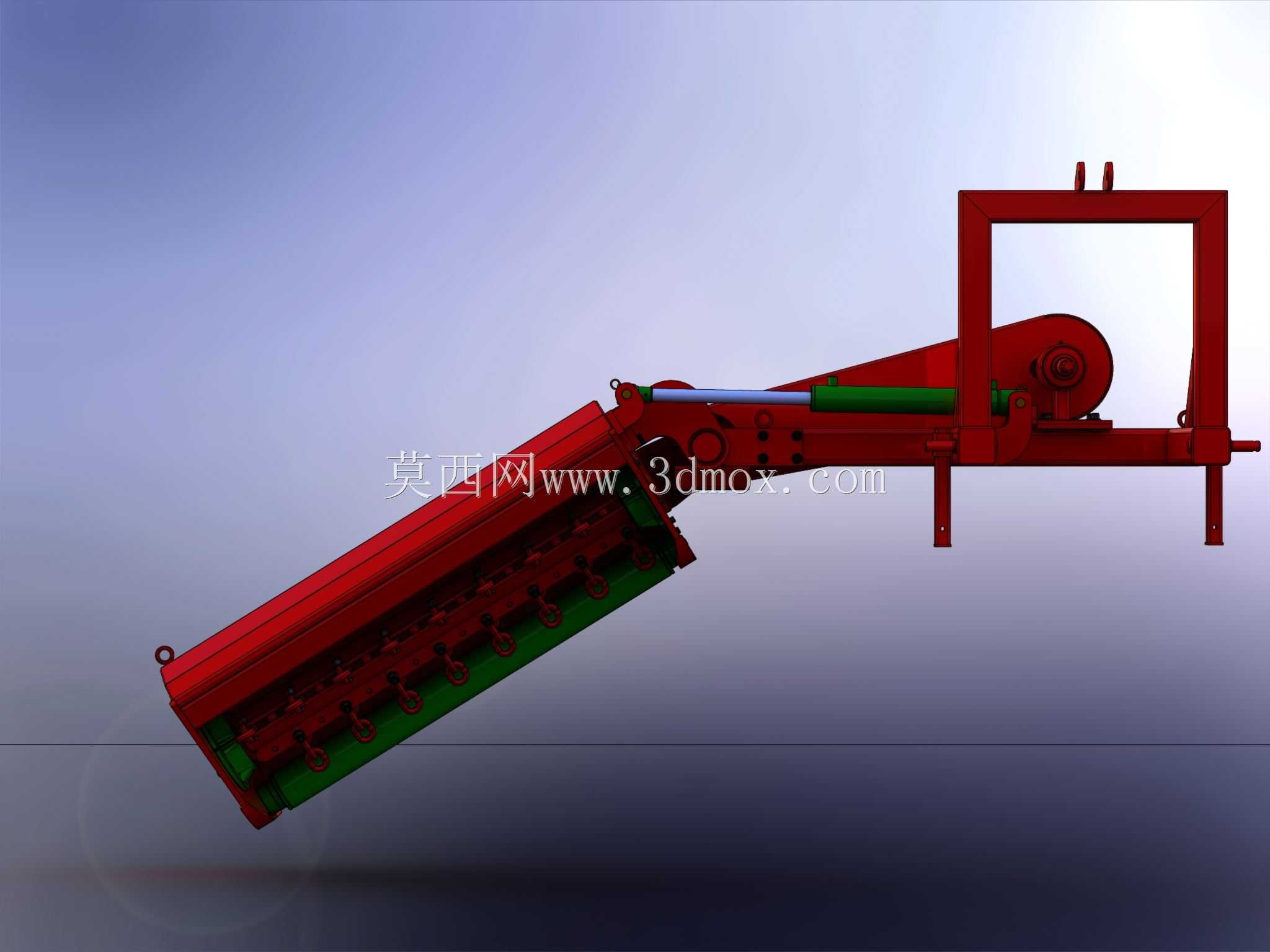

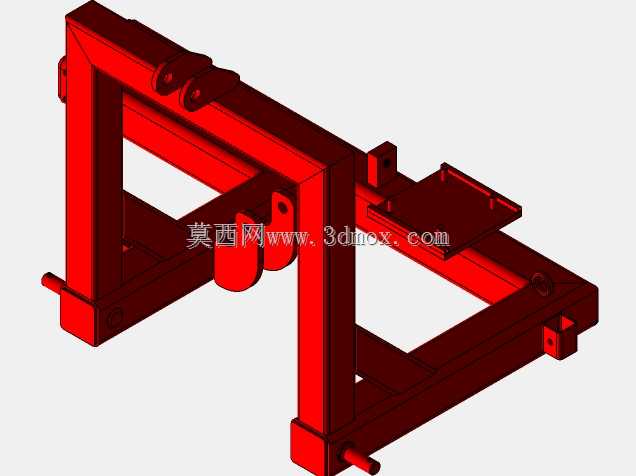

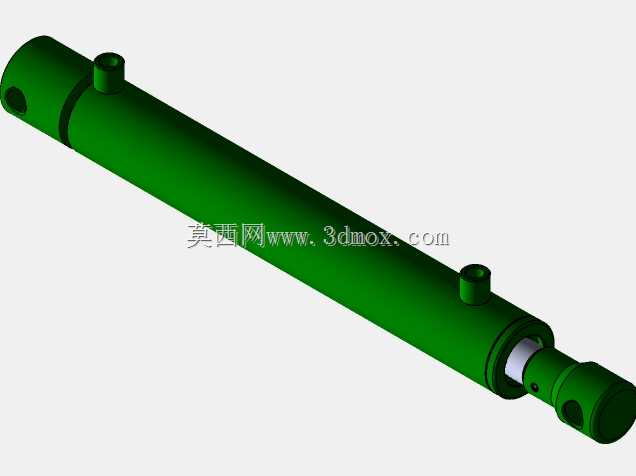

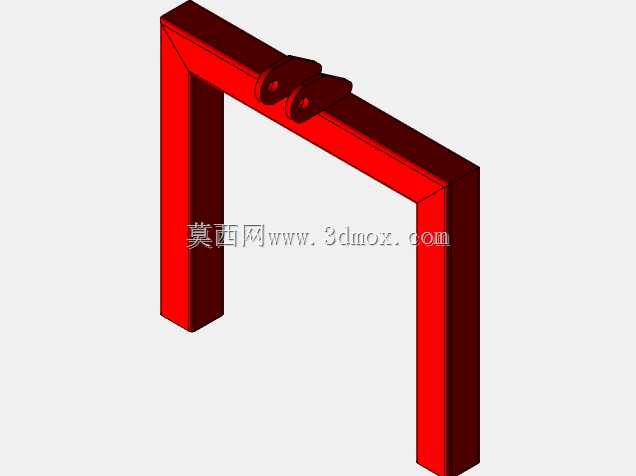

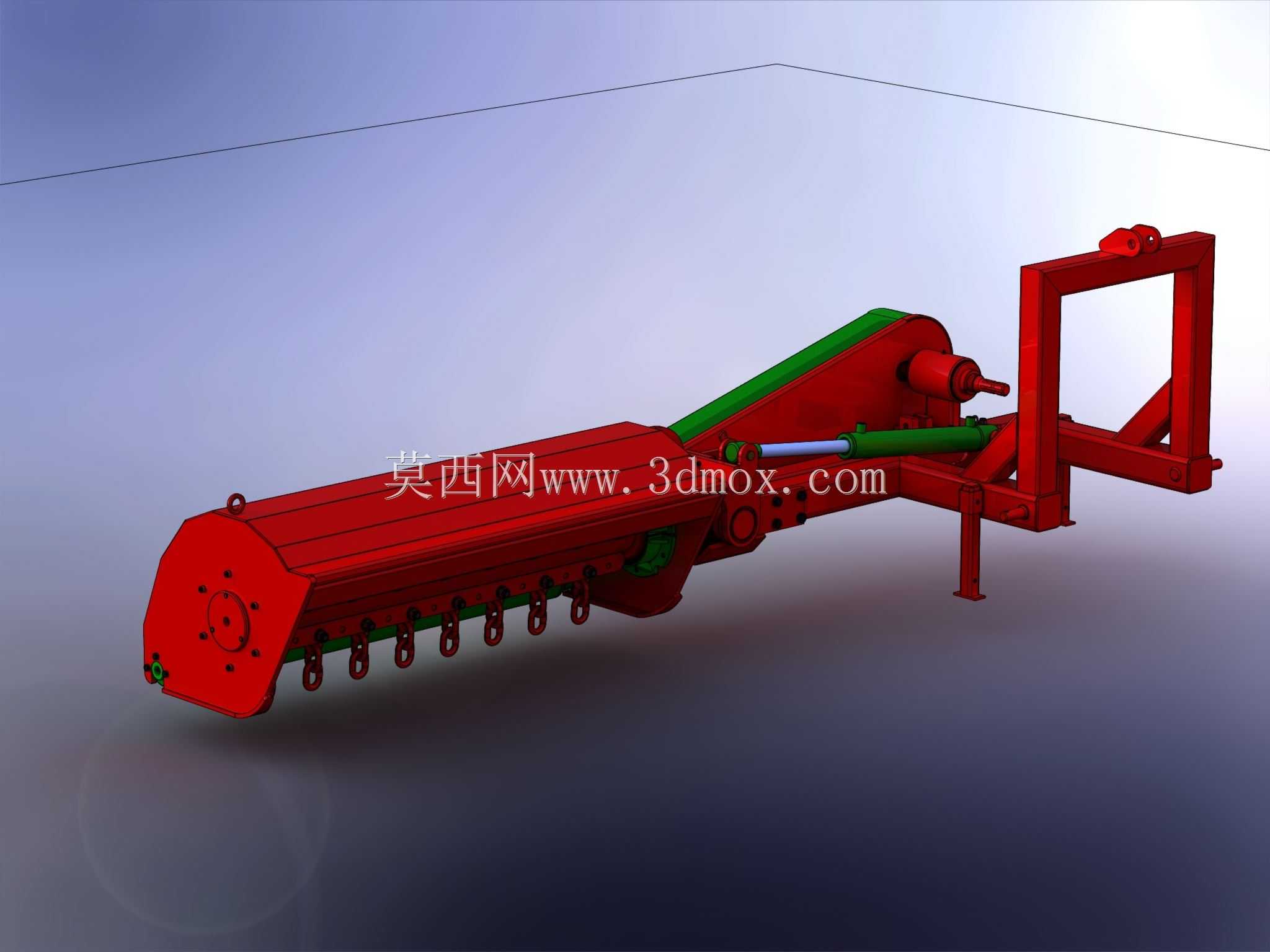

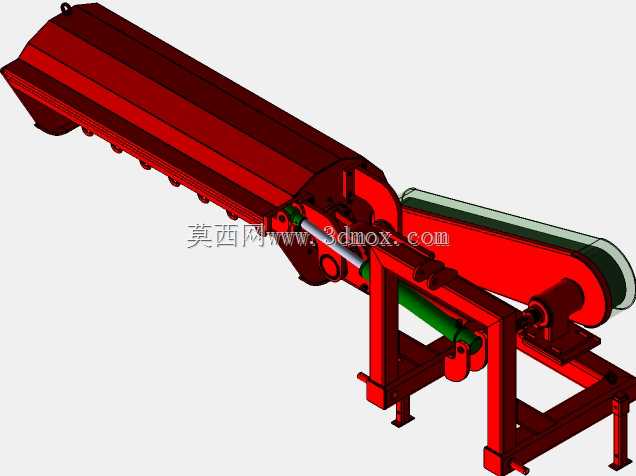

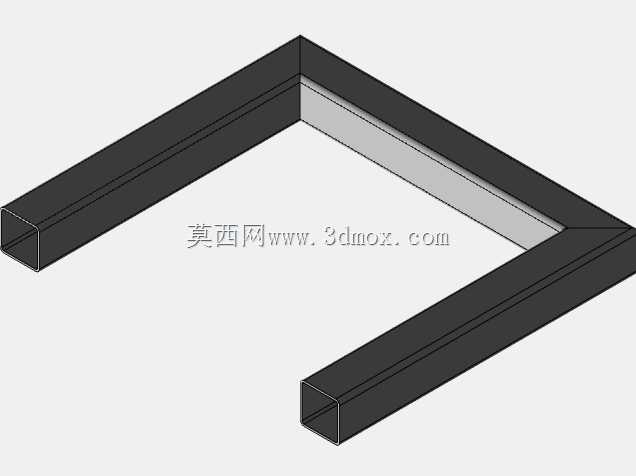

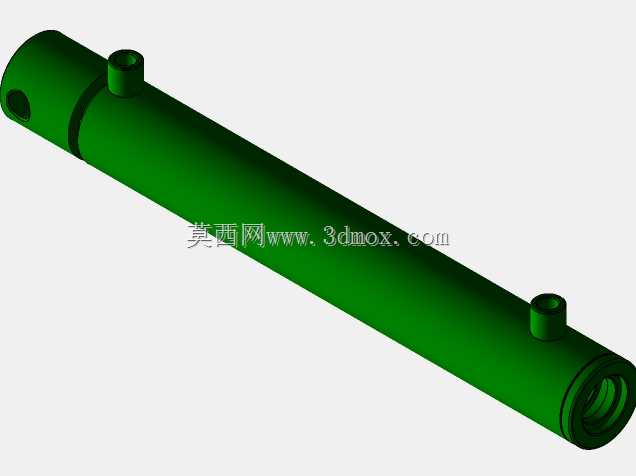

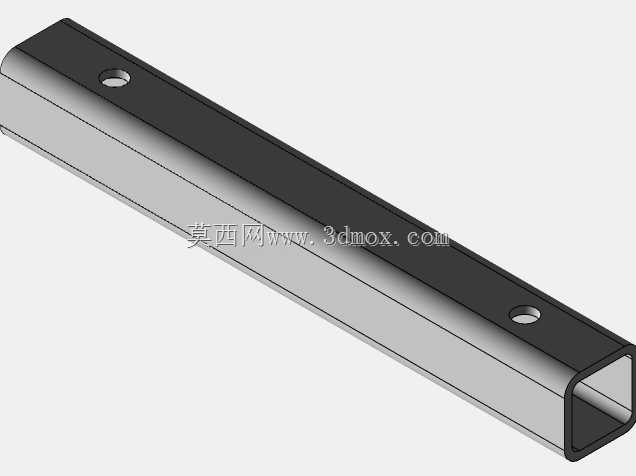

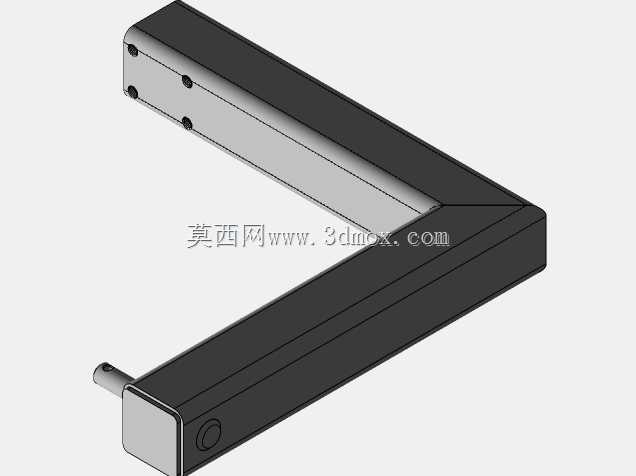

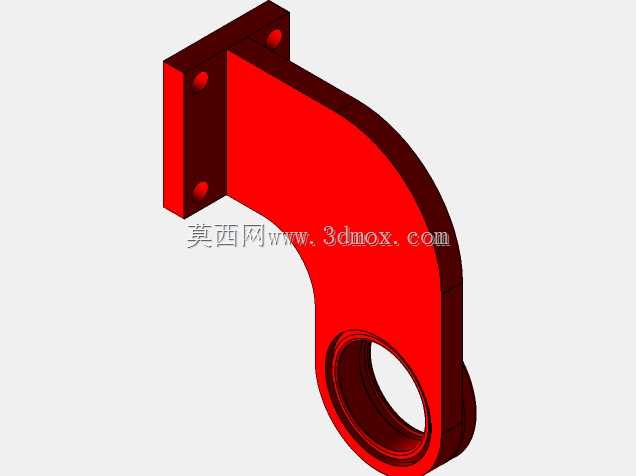

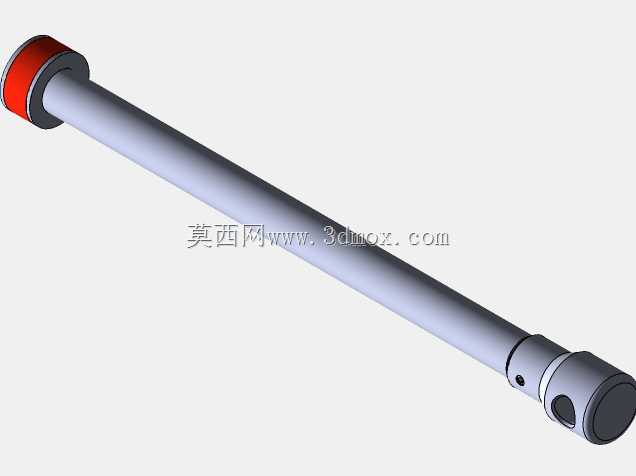

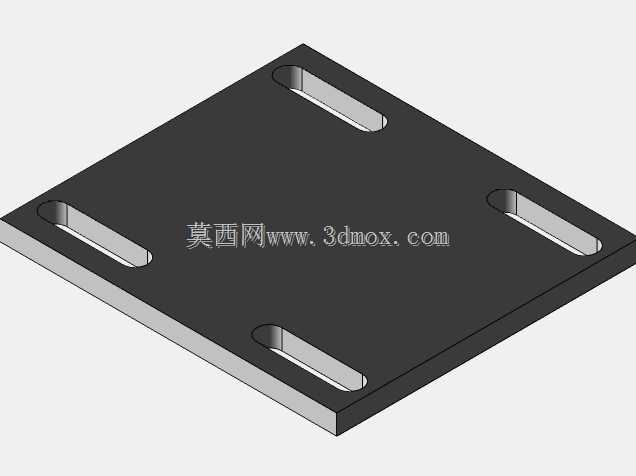

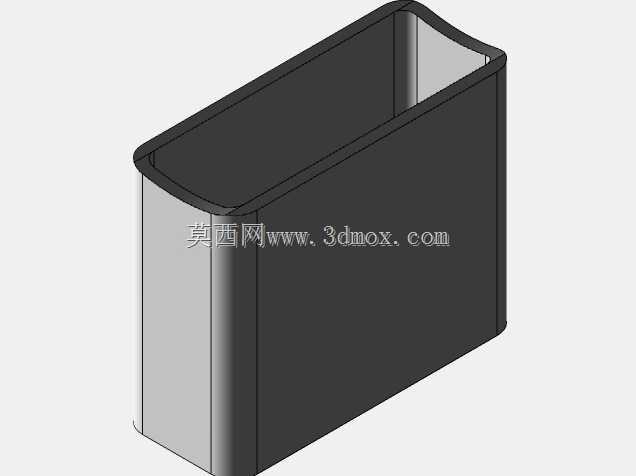

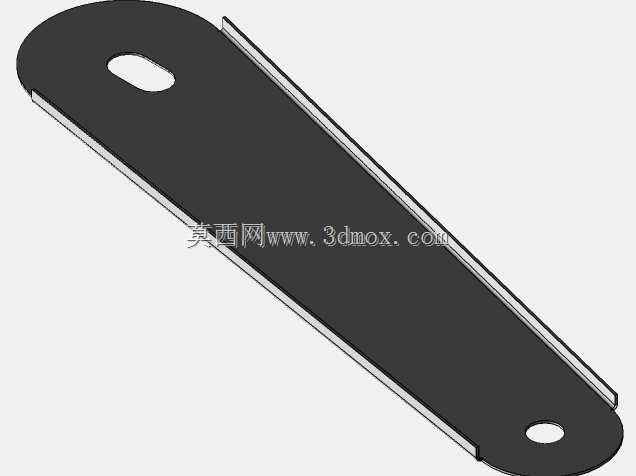

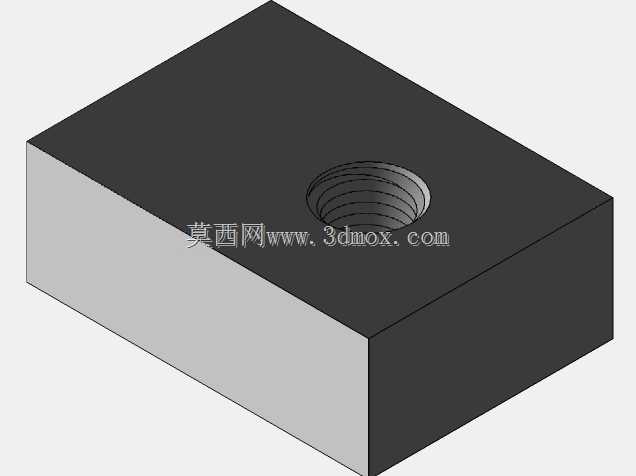

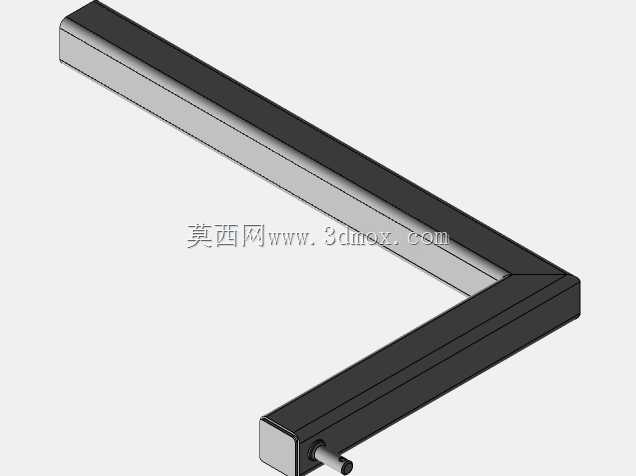

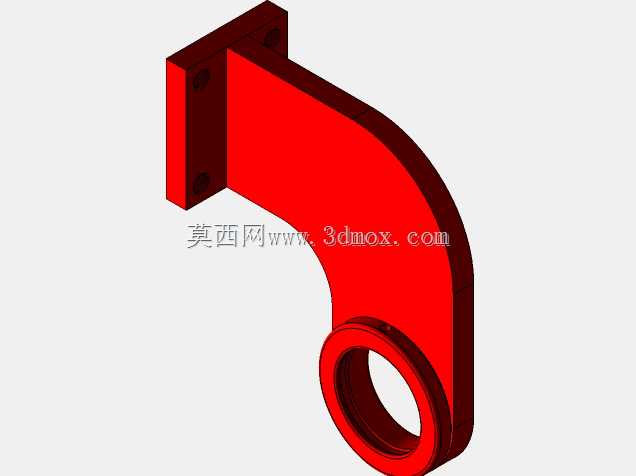

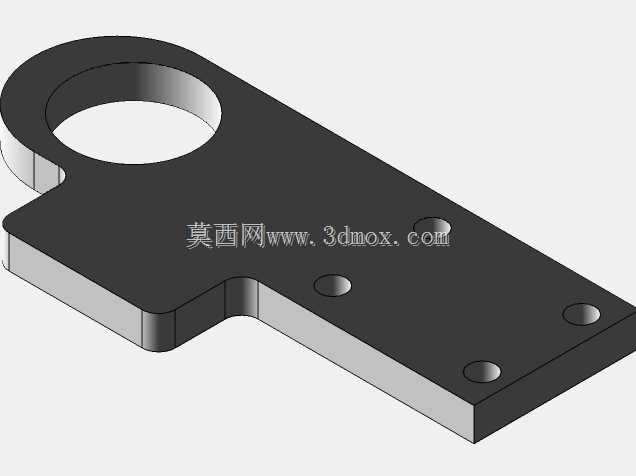

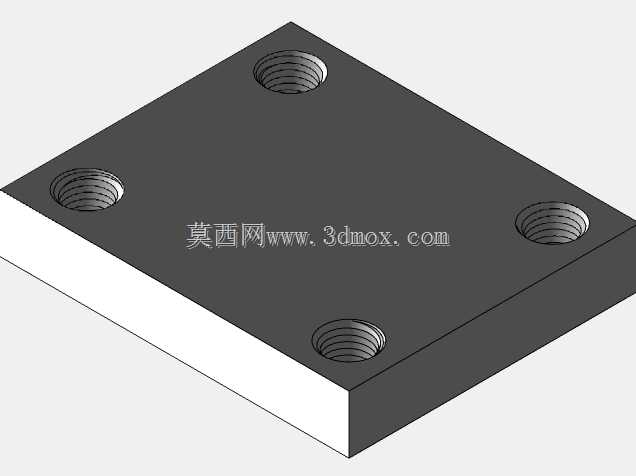

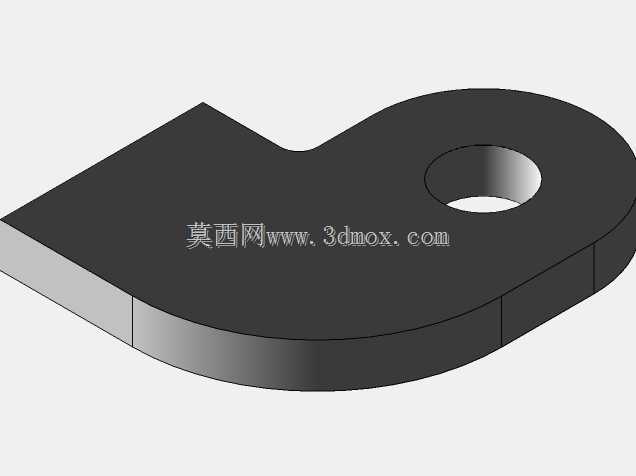

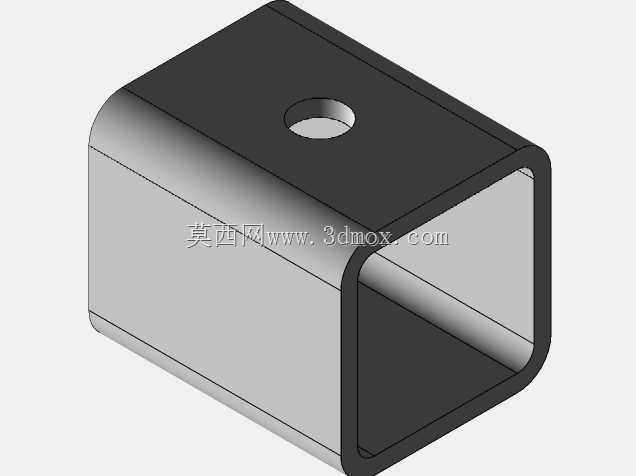

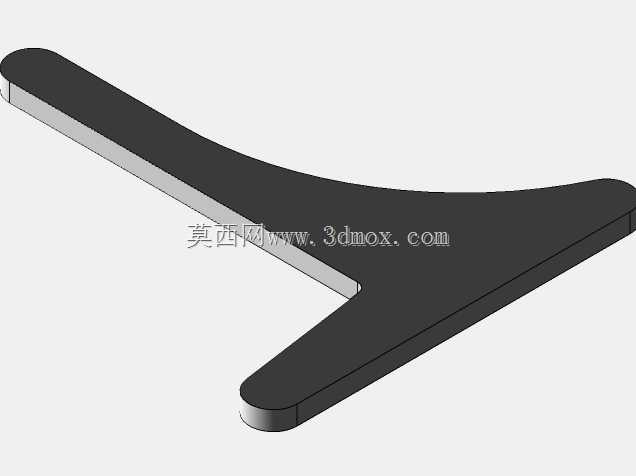

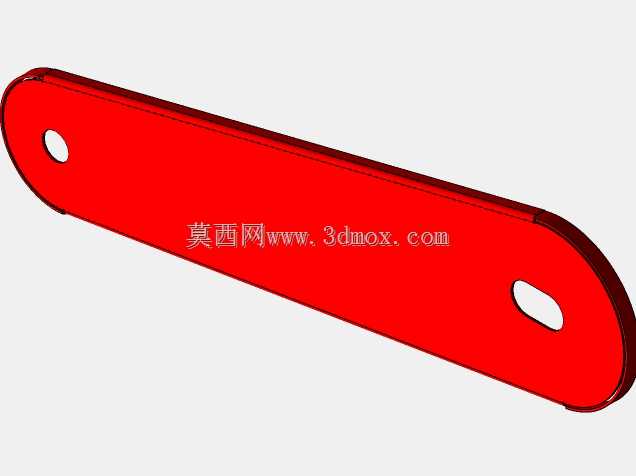

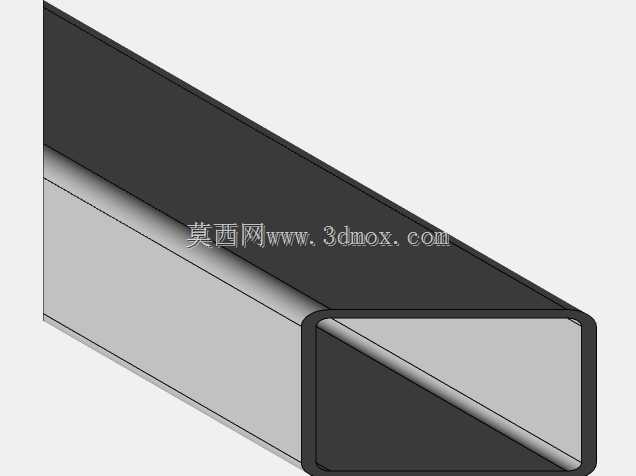

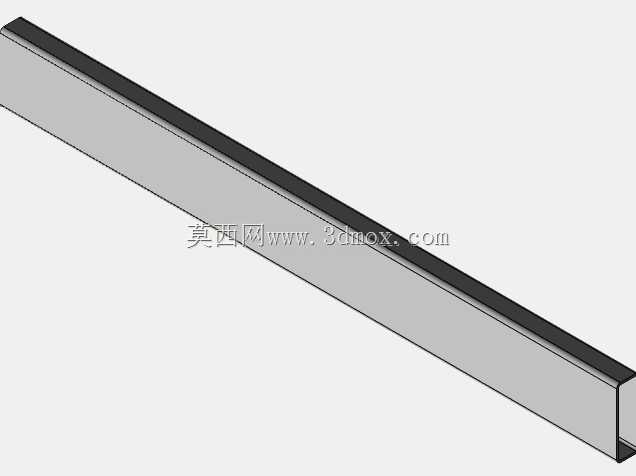

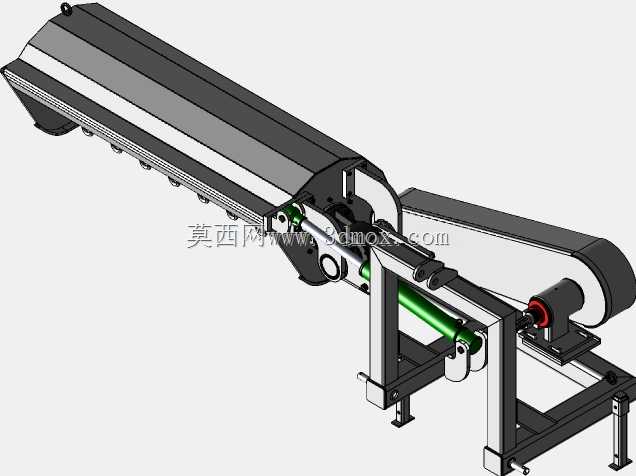

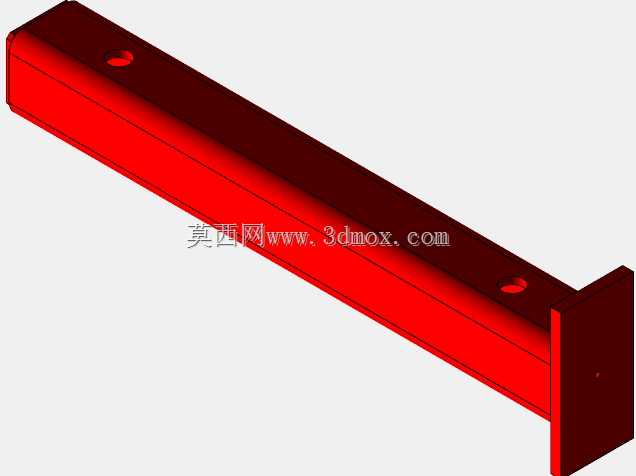

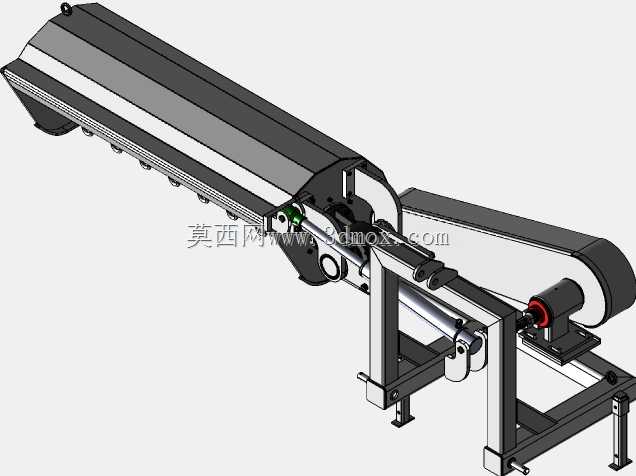

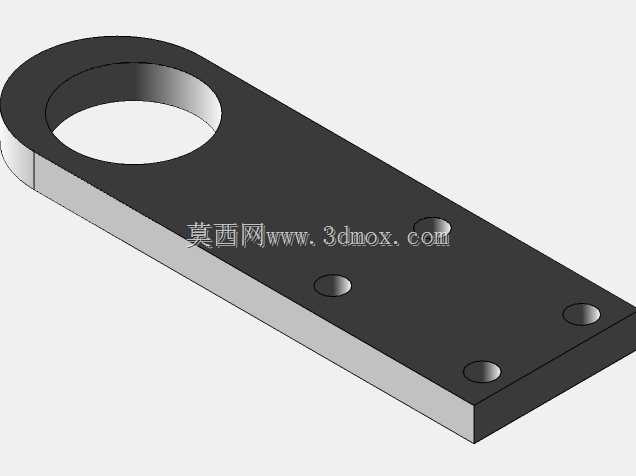

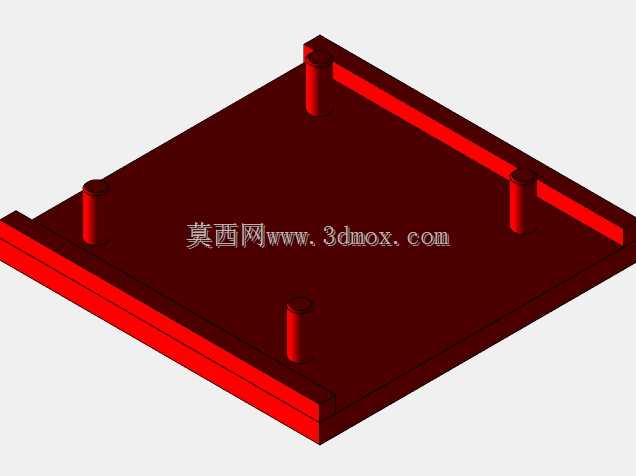

　　这款侧挂式碎枝设备主要适配轮式拖拉机后置三点悬挂接口，针对果园、经济林、绿化养护场景下的修剪枝条、行间枯落物、藤本残茬处理需求设计，作业时可直接将粉碎后的碎屑均匀抛撒至地表，实现残体原位还田，省去枝条收集、转运、集中堆放的额外工序，在密植果园、山地林带这类大型粉碎设备无法进入的作业区域适配性极强。从结构布局来看，设备整体采用偏置侧挂设计，悬挂架采用矩形钢管拼焊成型，挂接点位完全匹配标准拖拉机后悬挂尺寸，上拉杆连接位设置多档位调节孔位，可根据作业地形调整设备横向倾角，保证作业时粉碎辊筒与地面保持平行，避免出现一侧啃土、一侧留茬过高的问题。悬挂架与粉碎腔体之间设置双作用液压油缸，作业前可通过拖拉机液压输出调整腔体离地高度，

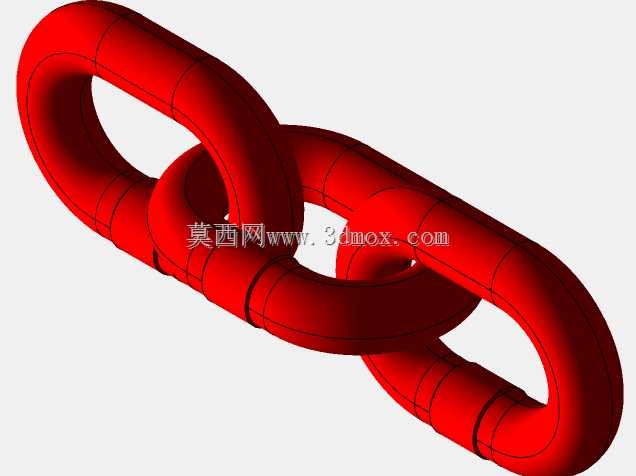

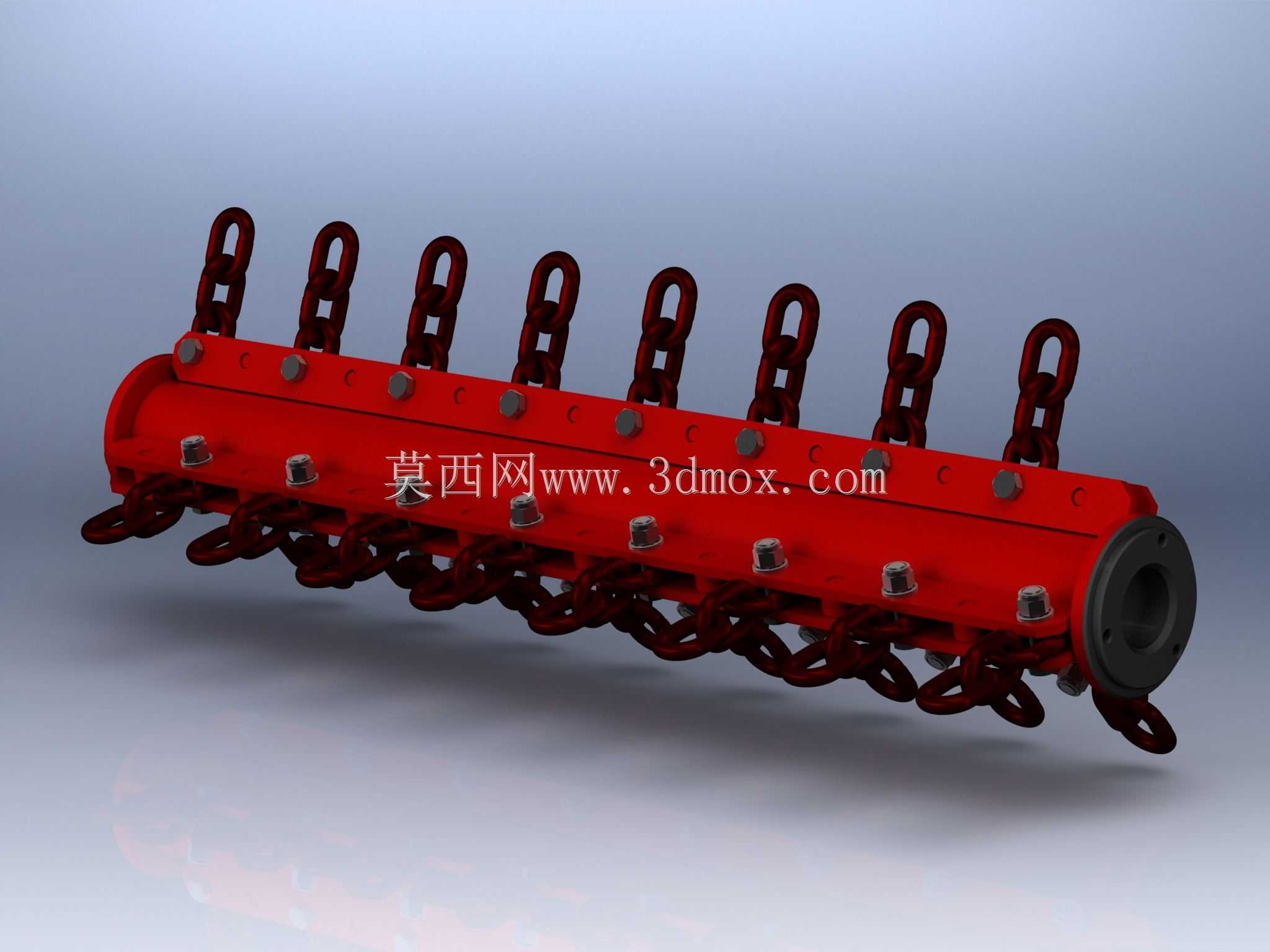

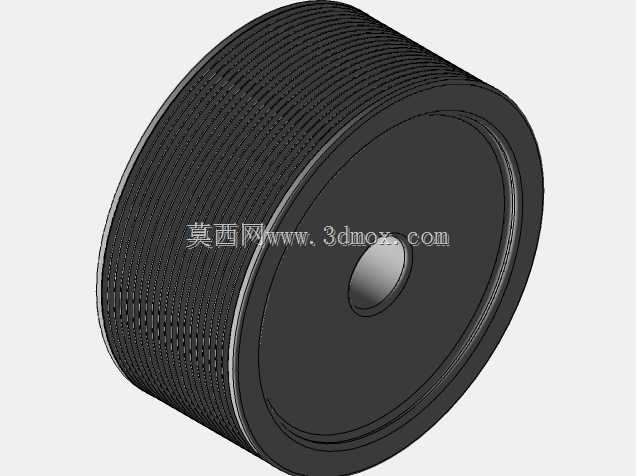

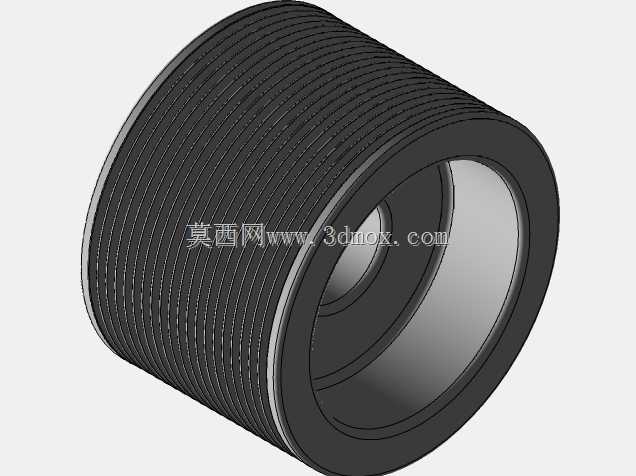

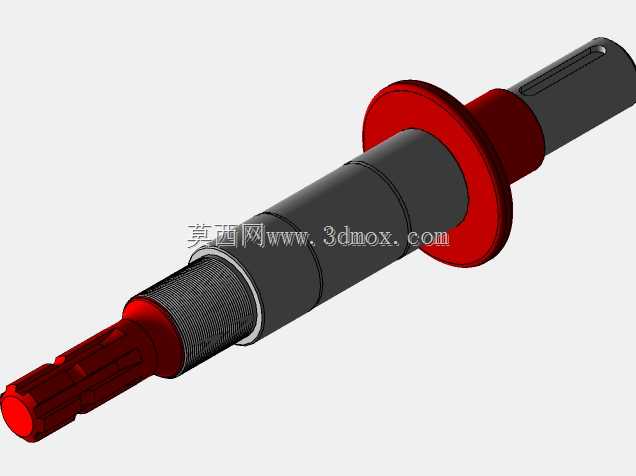

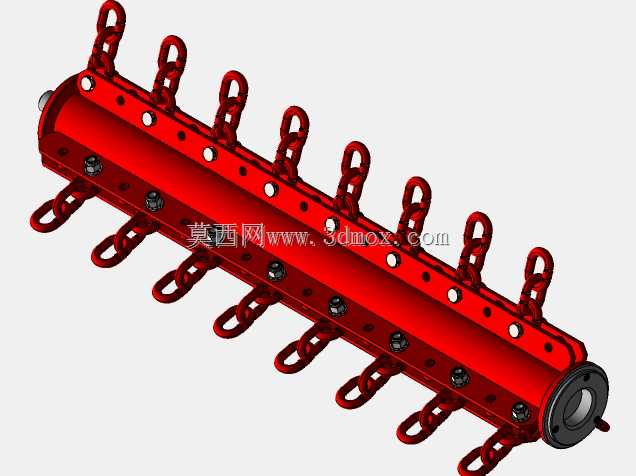

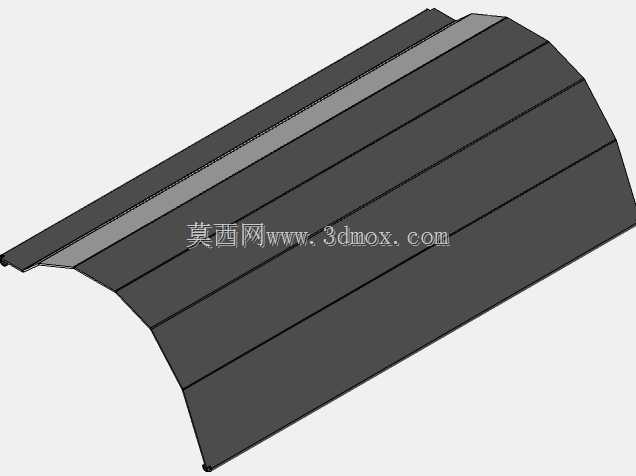

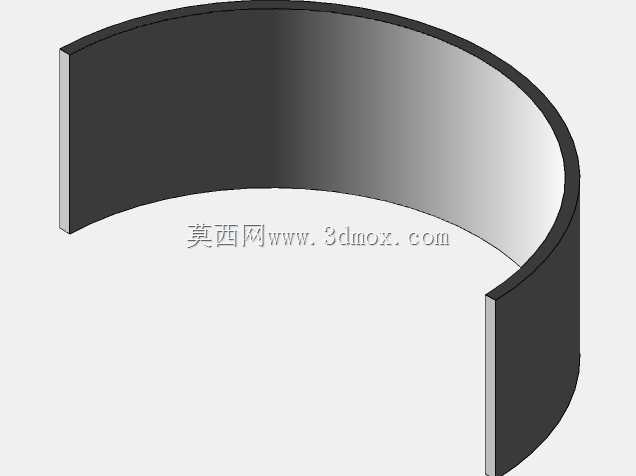

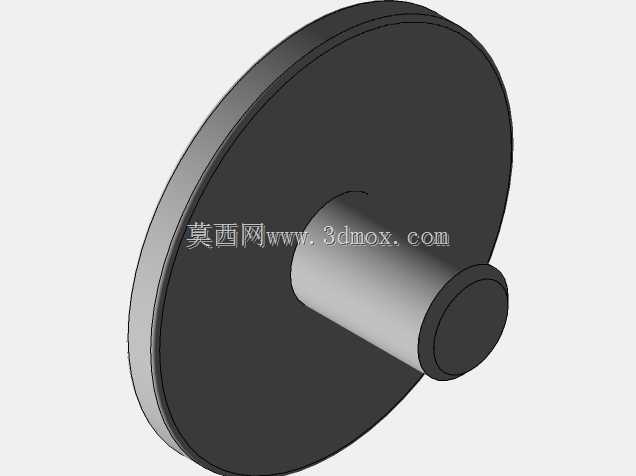

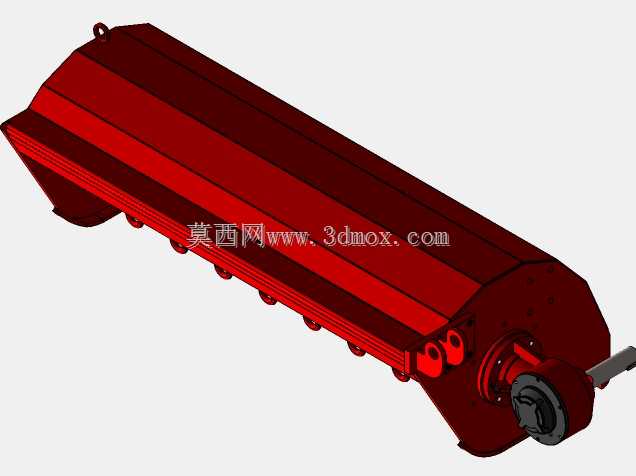

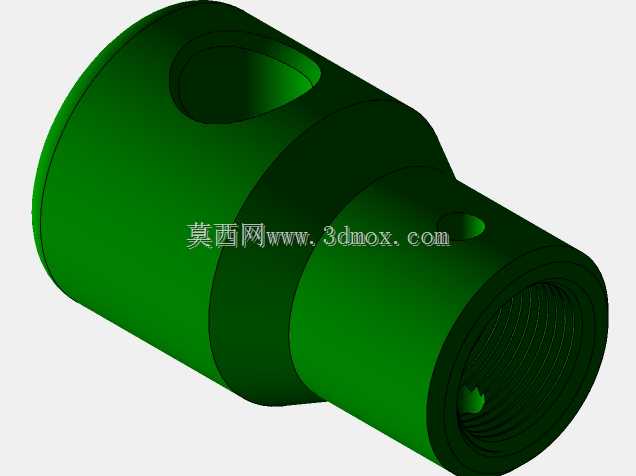

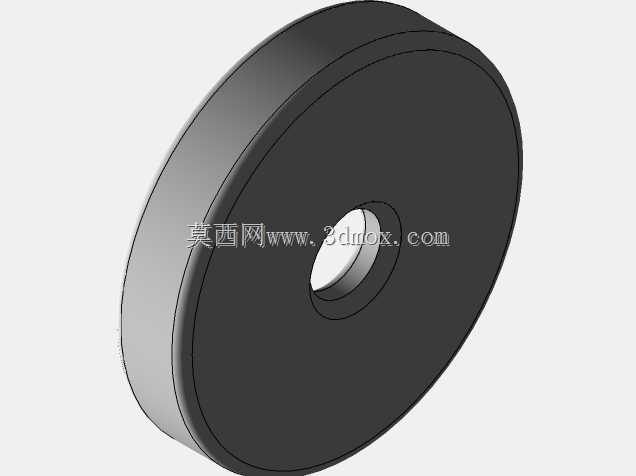

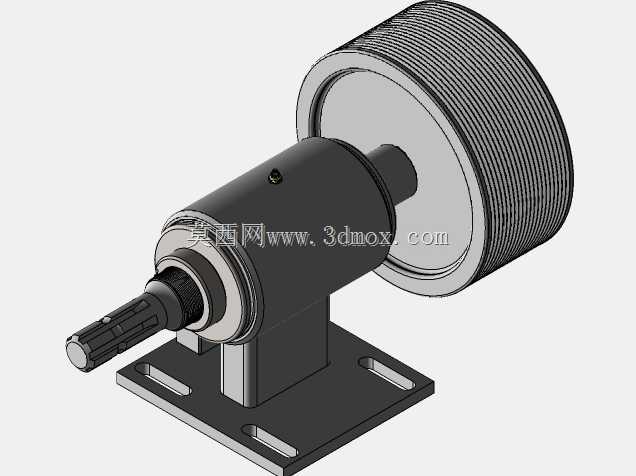

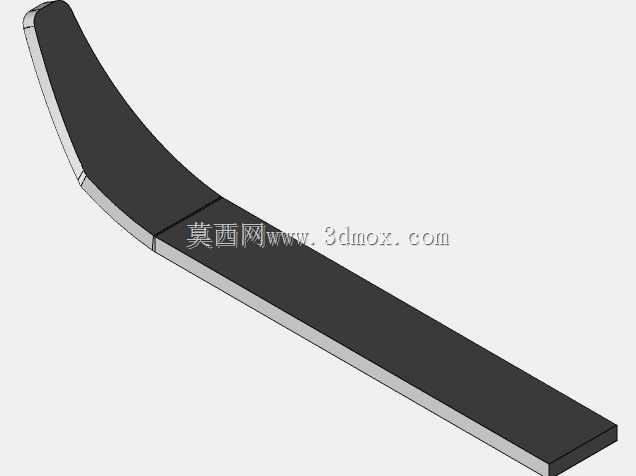

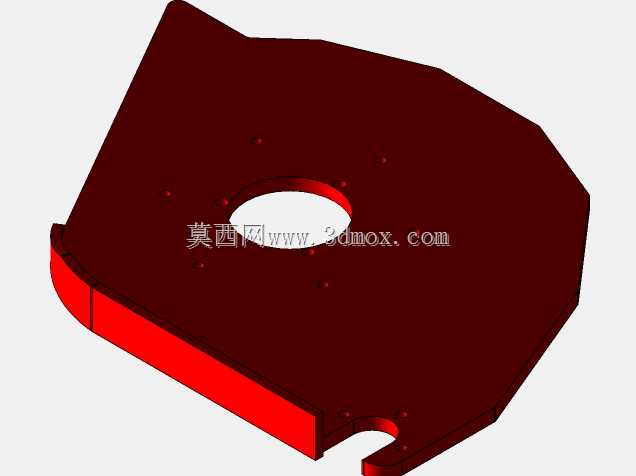

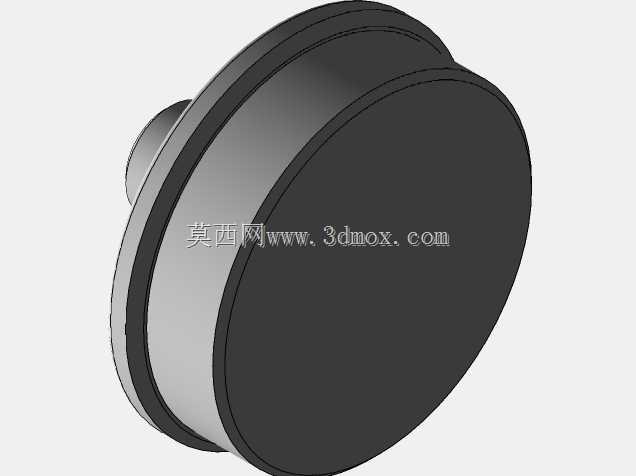

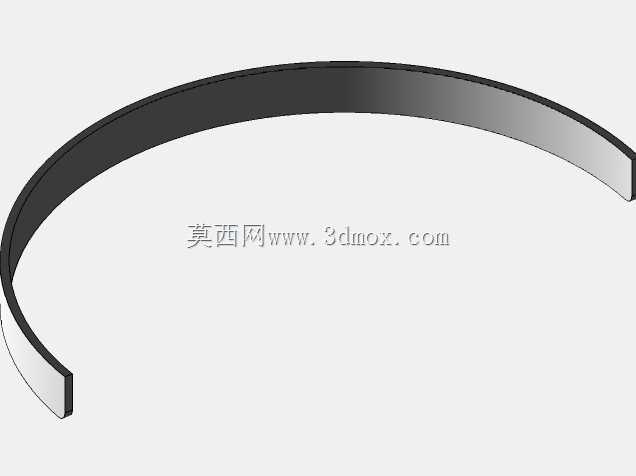

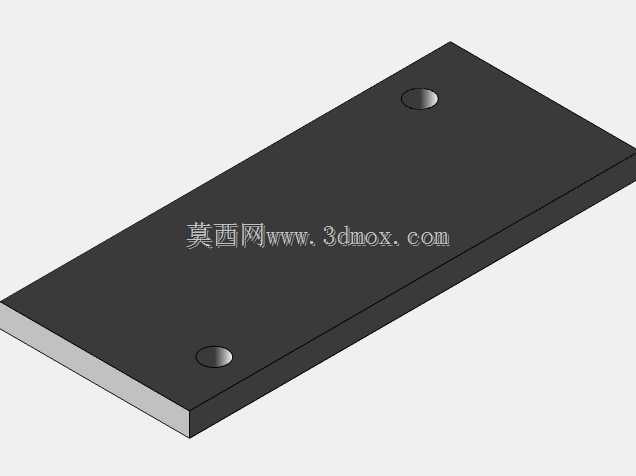

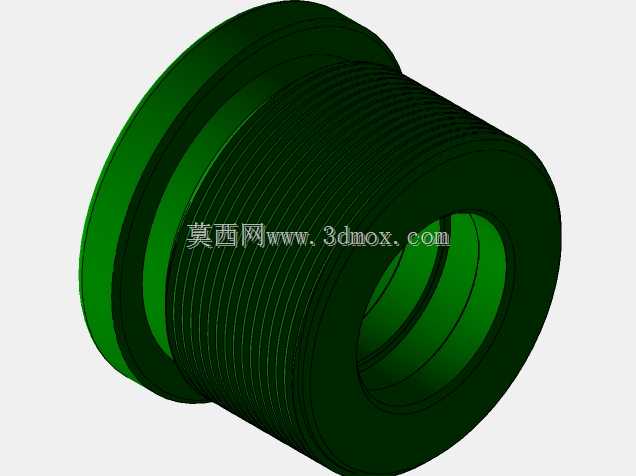

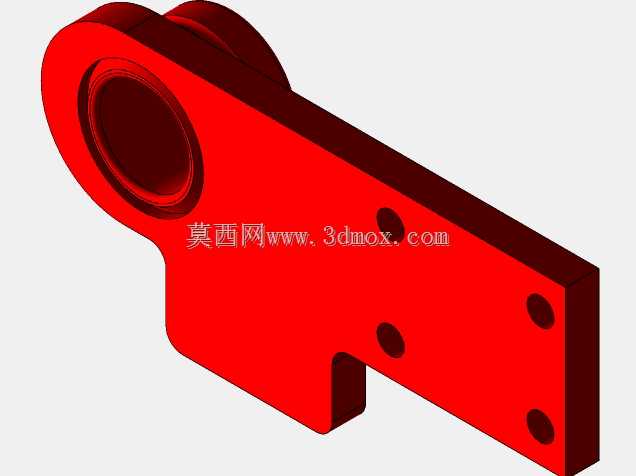

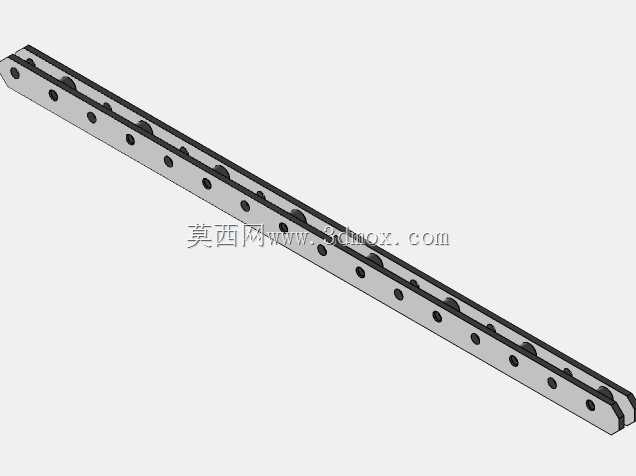

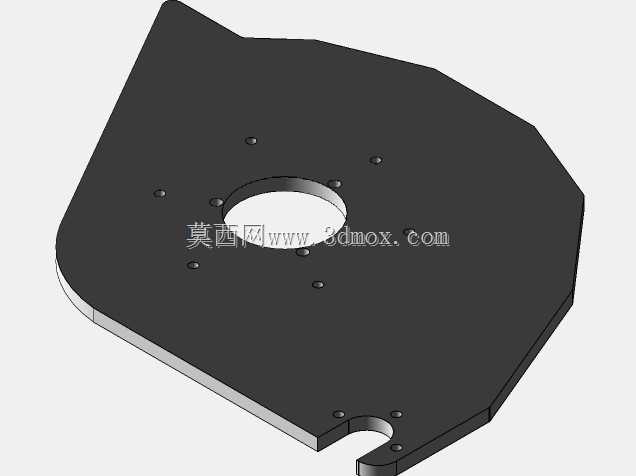

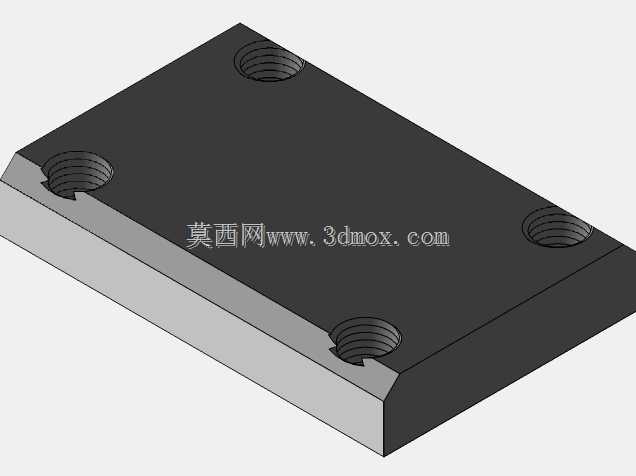

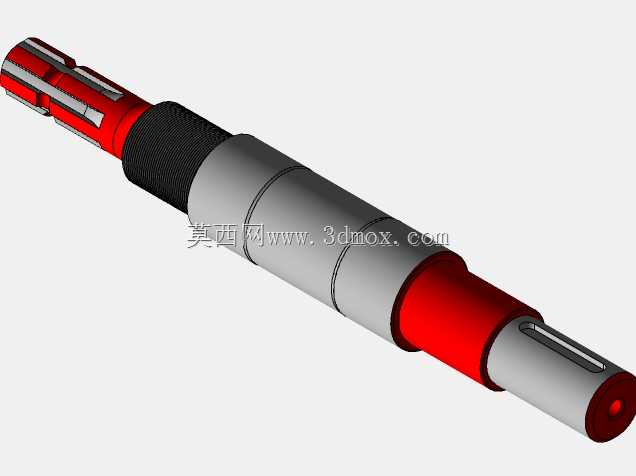

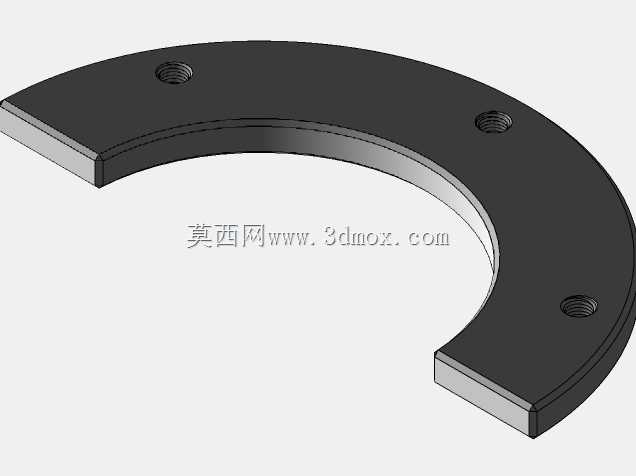

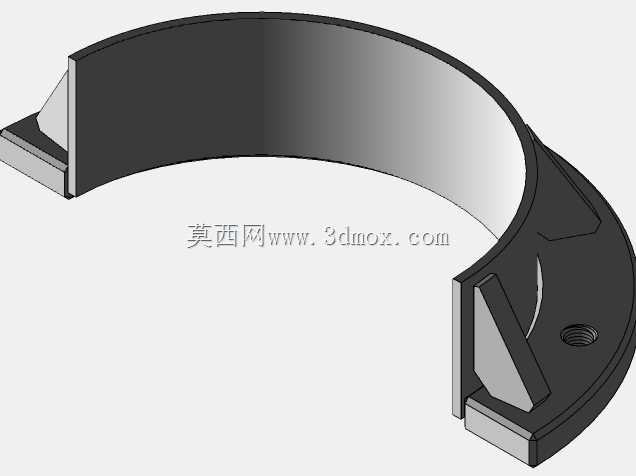

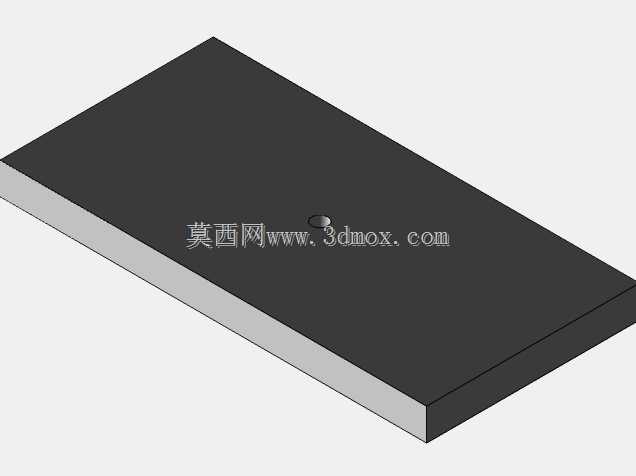

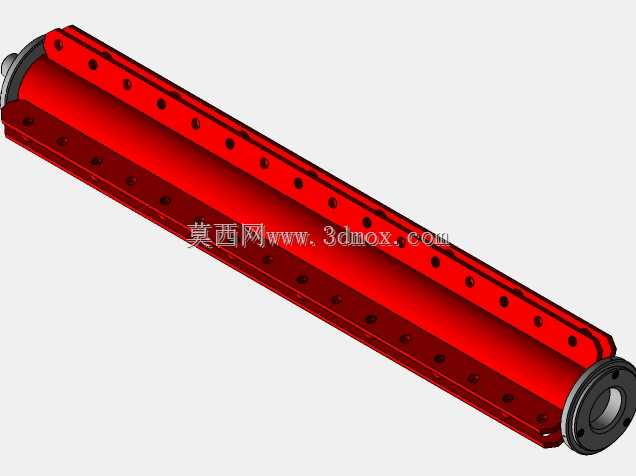

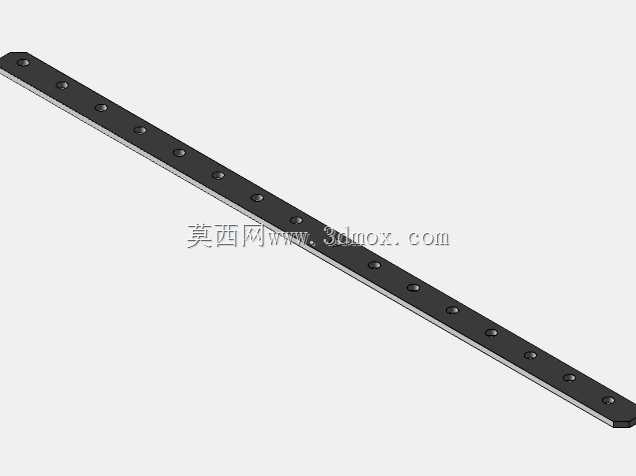

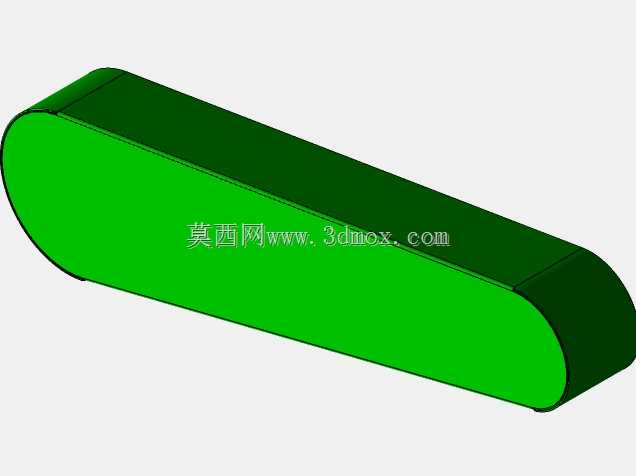

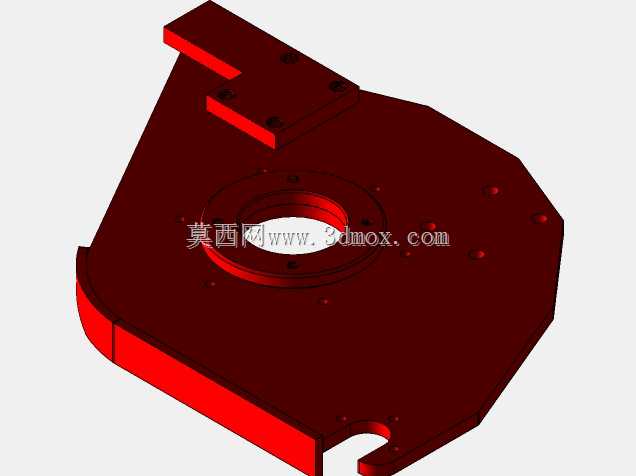

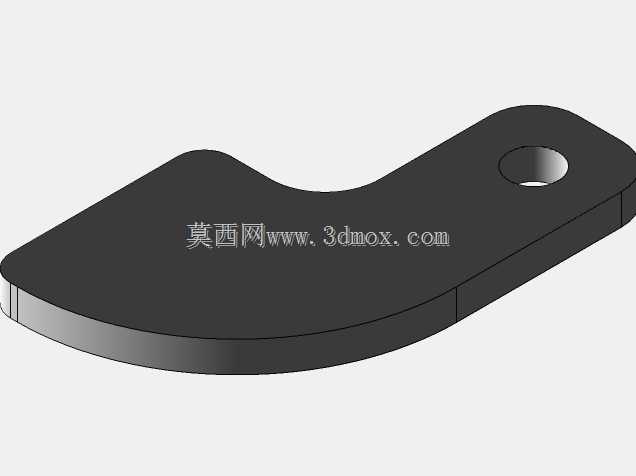

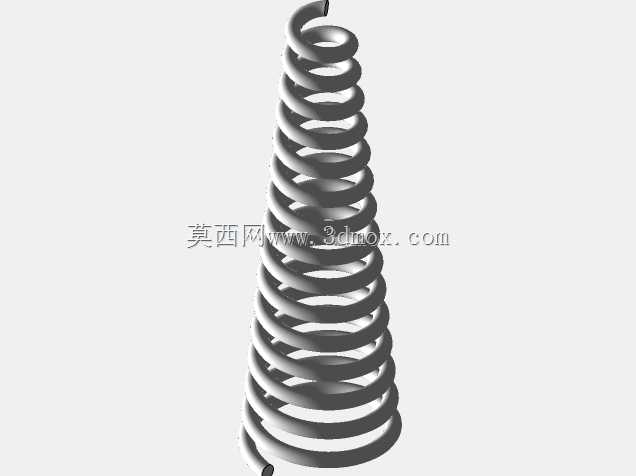

　　运输状态下可将整个腔体抬升至安全高度，避免田间转场时剐蹭田埂、路面凸起物，油缸两端均采用关节轴承连接，可抵消作业过程中机架产生的小幅振动，避免连接位出现应力集中开裂的问题。动力传递路径从拖拉机后动力输出轴开始，经过万向节传动轴输入至侧边齿轮传动箱，齿轮箱采用锥齿轮换向结构，将轴向输入的动力转换为与辊筒平行的输出方向，传动箱与粉碎辊之间采用皮带传动结构，皮带外侧设置全包式安全护罩，既可以避免作业时碎屑飞溅打坏皮带，也能防止杂草、枝条缠绕皮带轮，皮带张紧度可通过护罩上的调节螺栓快速调整，日常维护无需拆解主体结构。粉碎腔体采用厚钢板折弯拼焊而成，腔体内部沿辊筒轴向排布多组铰接式锤爪，锤爪采用耐磨合金钢材质，刃部做堆焊耐磨处理，

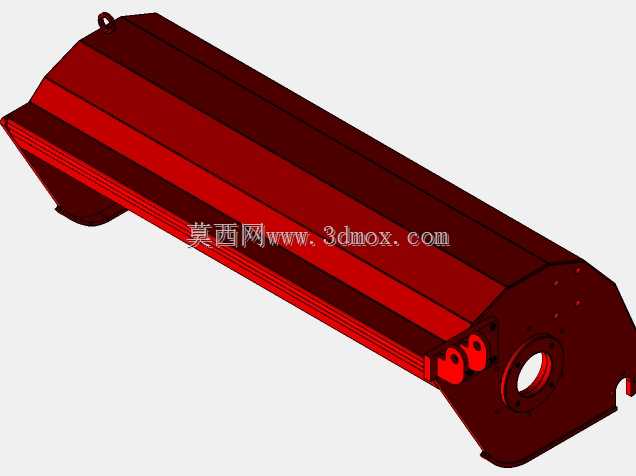

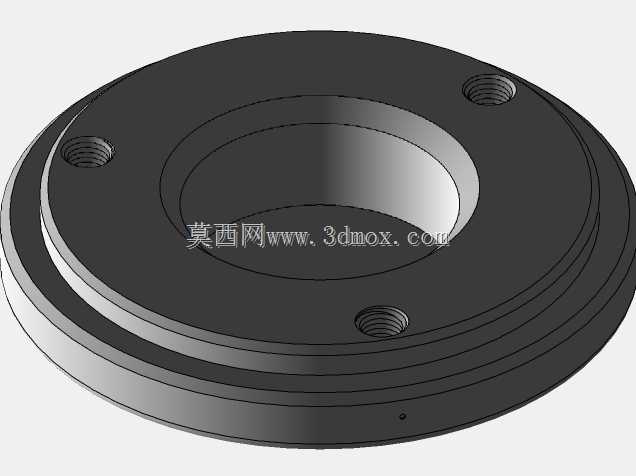

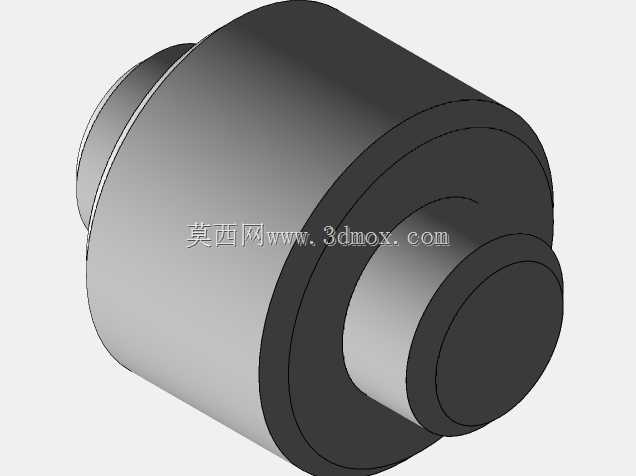

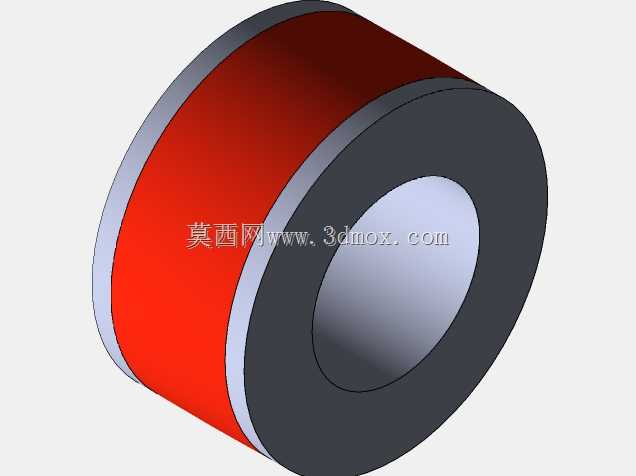

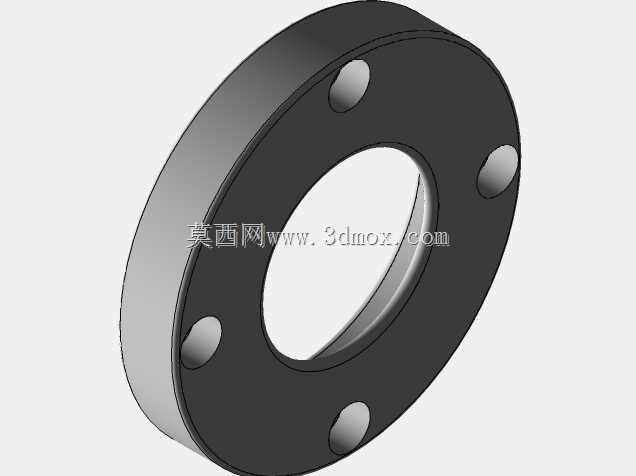

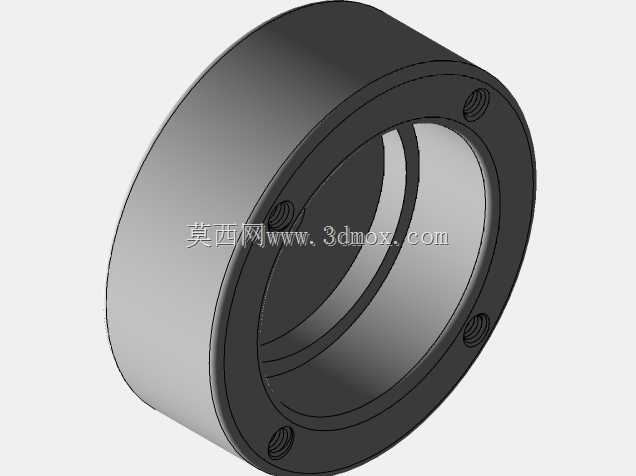

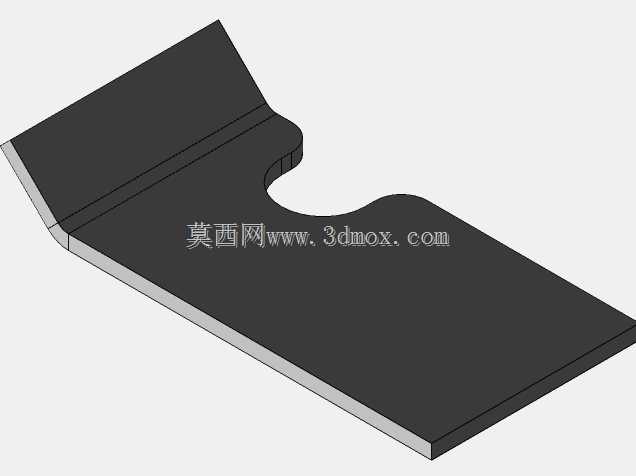

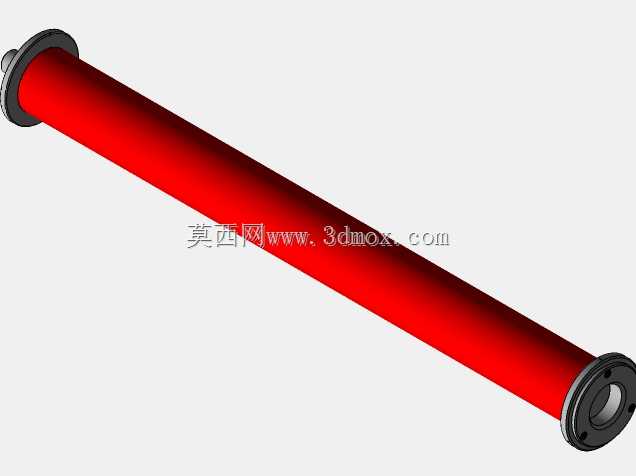

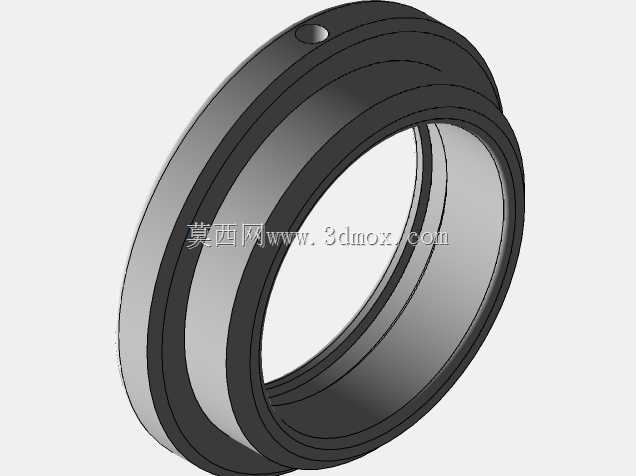

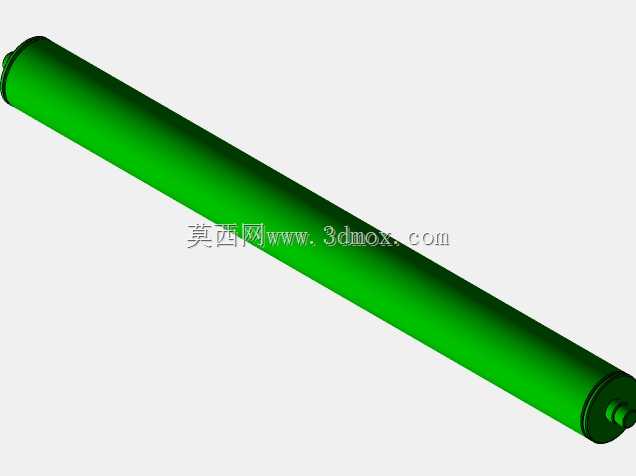

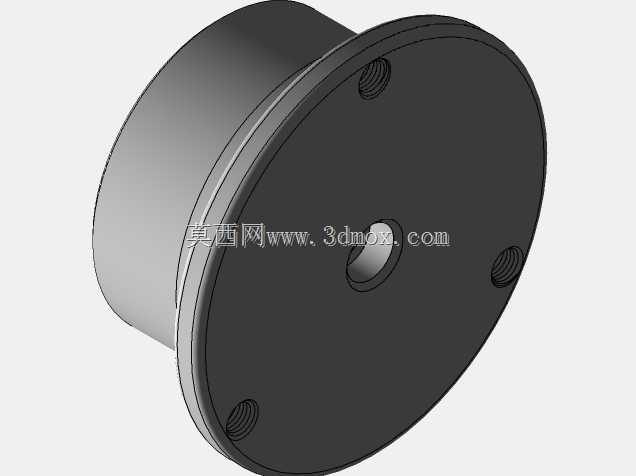

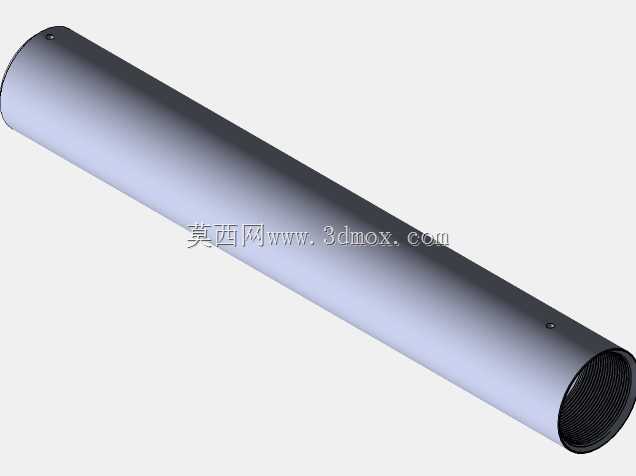

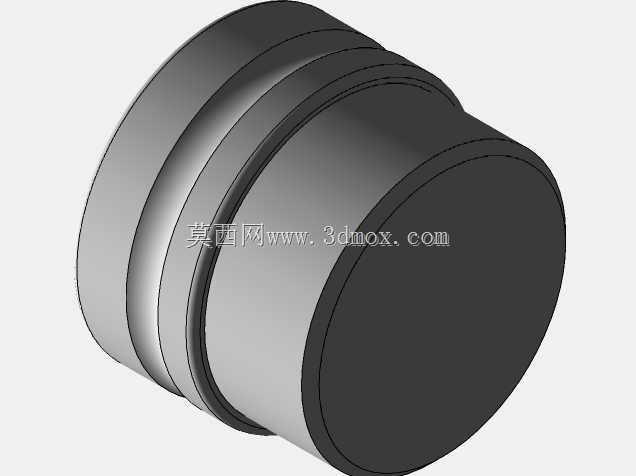

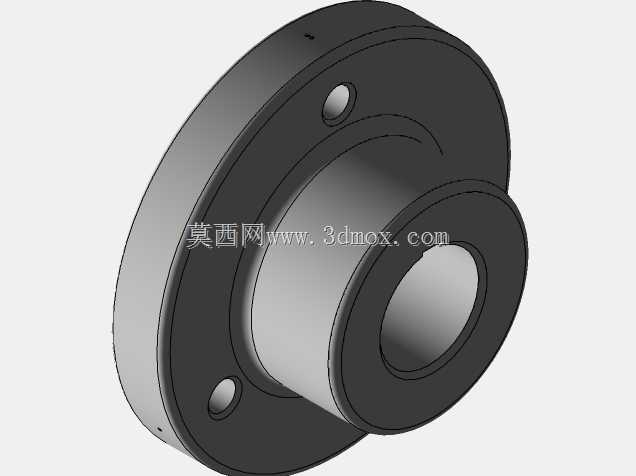

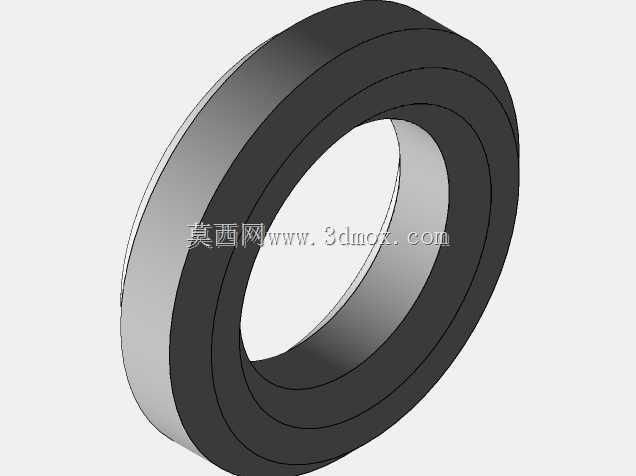

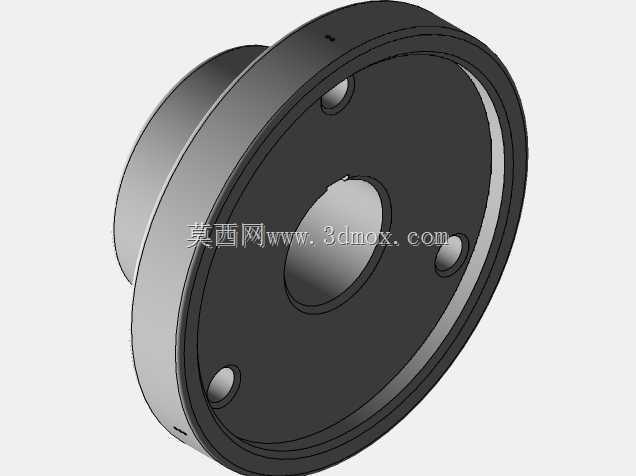

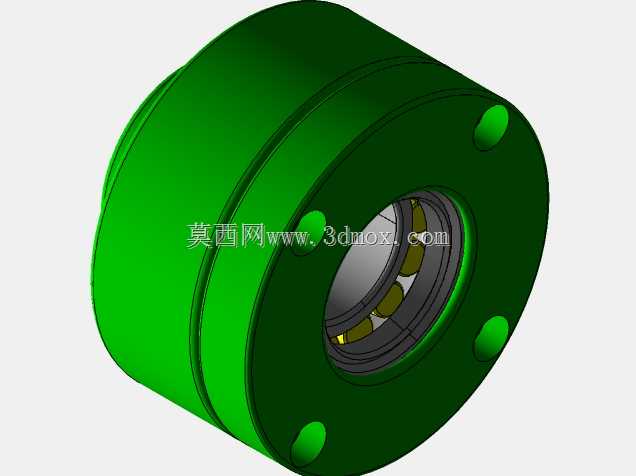

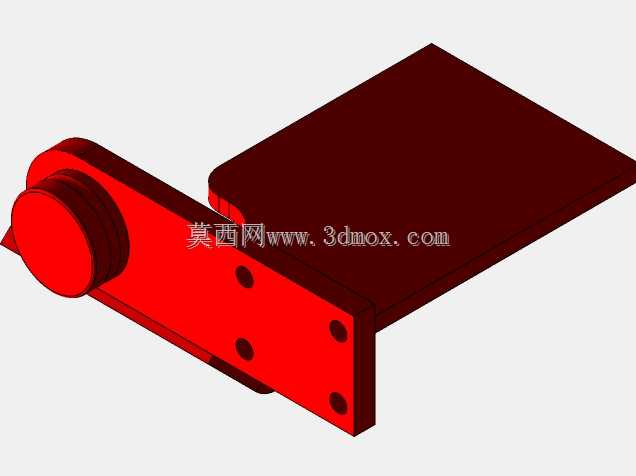

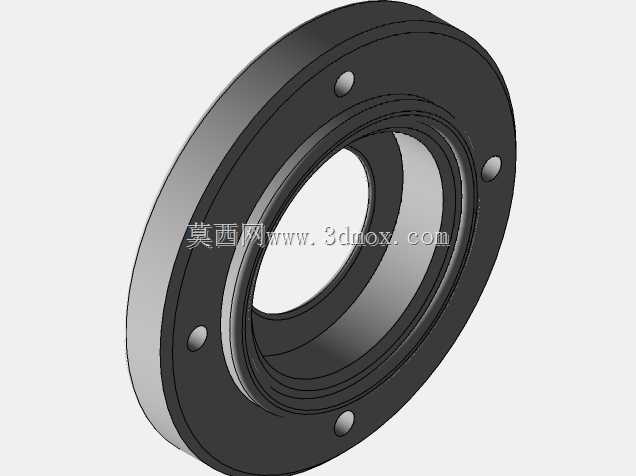

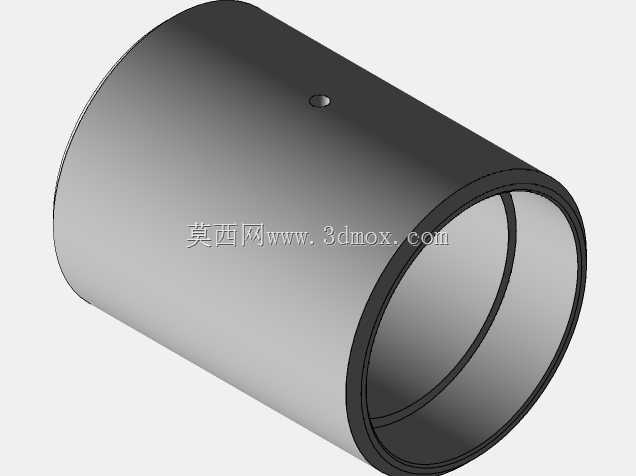

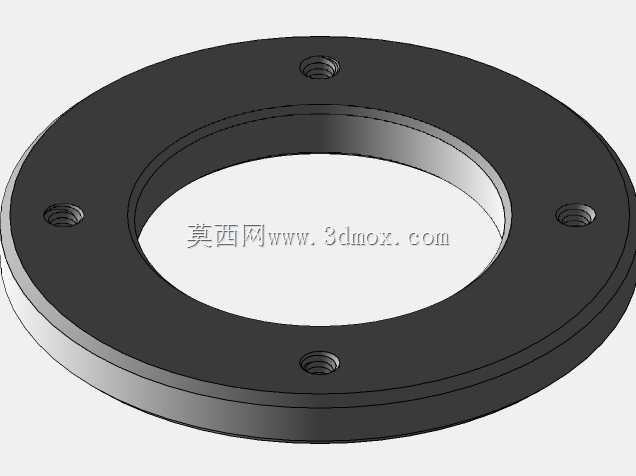

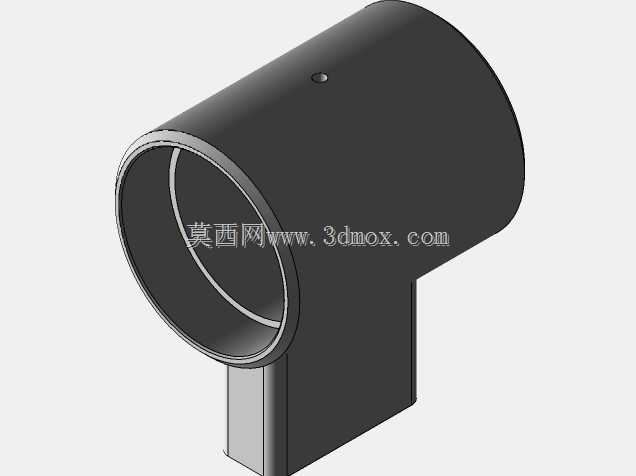

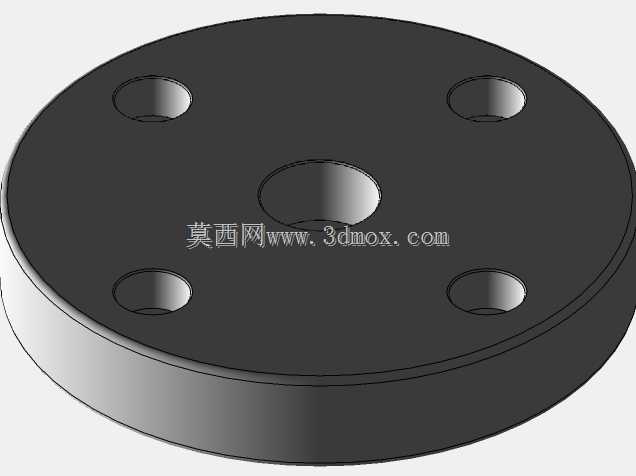

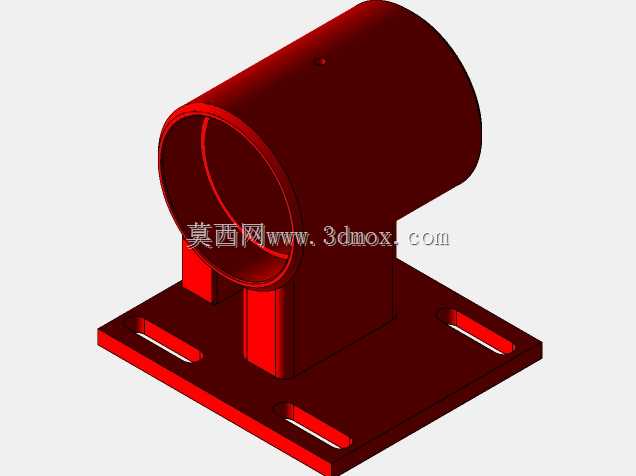

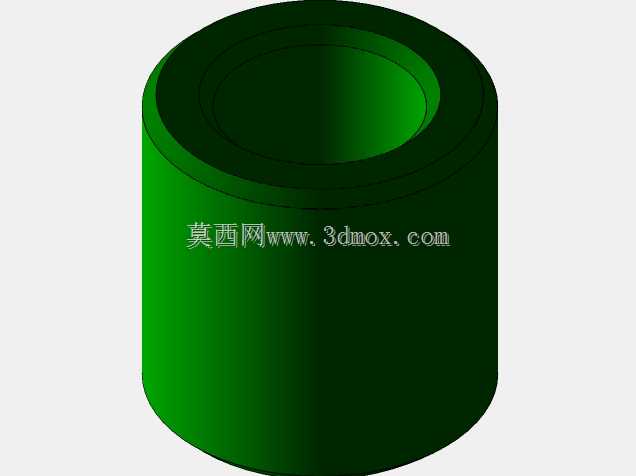

　　作业时高速旋转的锤爪在腔体内形成负压气流，将地面上的枝条、枯落物吸入腔体，经过反复锤击、剪切后将物料粉碎至合格粒径，顺着出料导板均匀抛撒在设备侧后方的地表。腔体下部的进料口处设置可调节高度的支撑辊，支撑辊采用无缝钢管焊接轴头结构，两端带防尘密封轴承，作业时支撑辊沿地表滚动，既可以限制进料口的离地高度，避免腔体下沉啃入土层混入碎石损坏锤爪，也能在遇到地表凸起时起到仿形支撑作用，减少设备颠簸。腔体尾部设置可调节角度的出料导板，通过调整导板的倾斜角度，可以改变碎屑抛撒的距离与幅宽，针对不同行距的种植场景，可灵活调整抛撒范围，避免粉碎后的碎屑堆积在作物根颈位置引发闷根问题。从安装边界来看，设备整体横向宽度控制在1.2米以内，

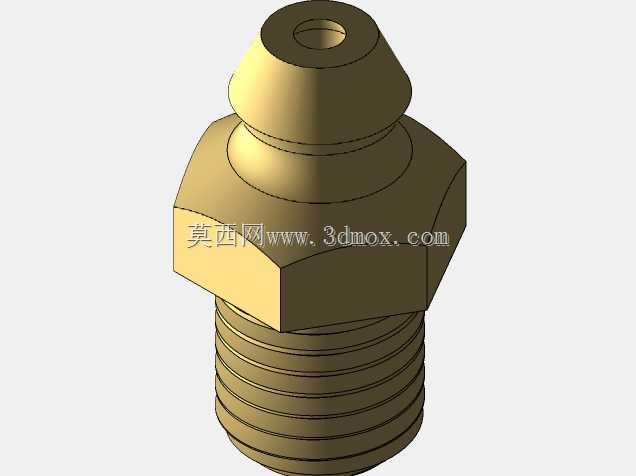

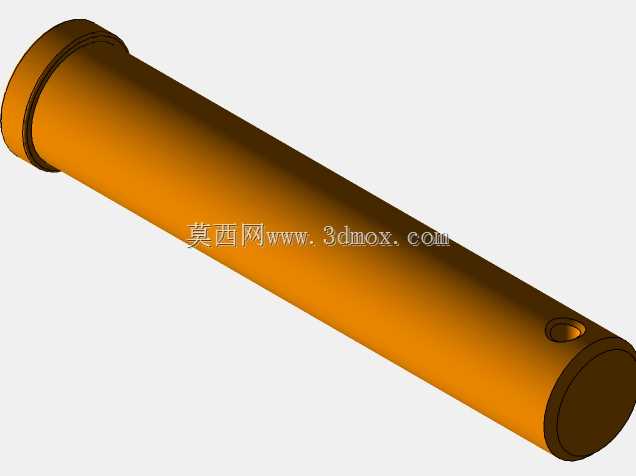

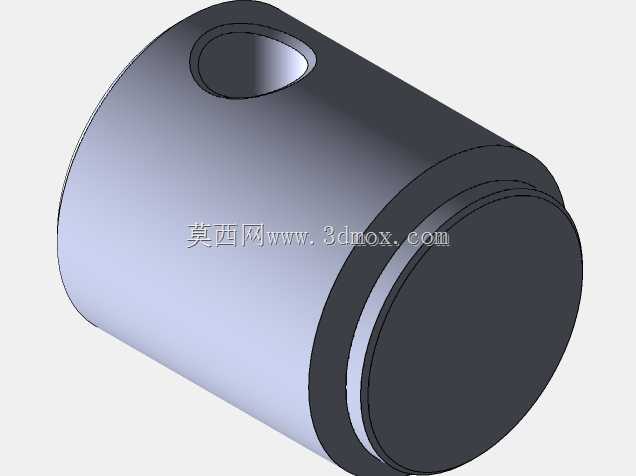

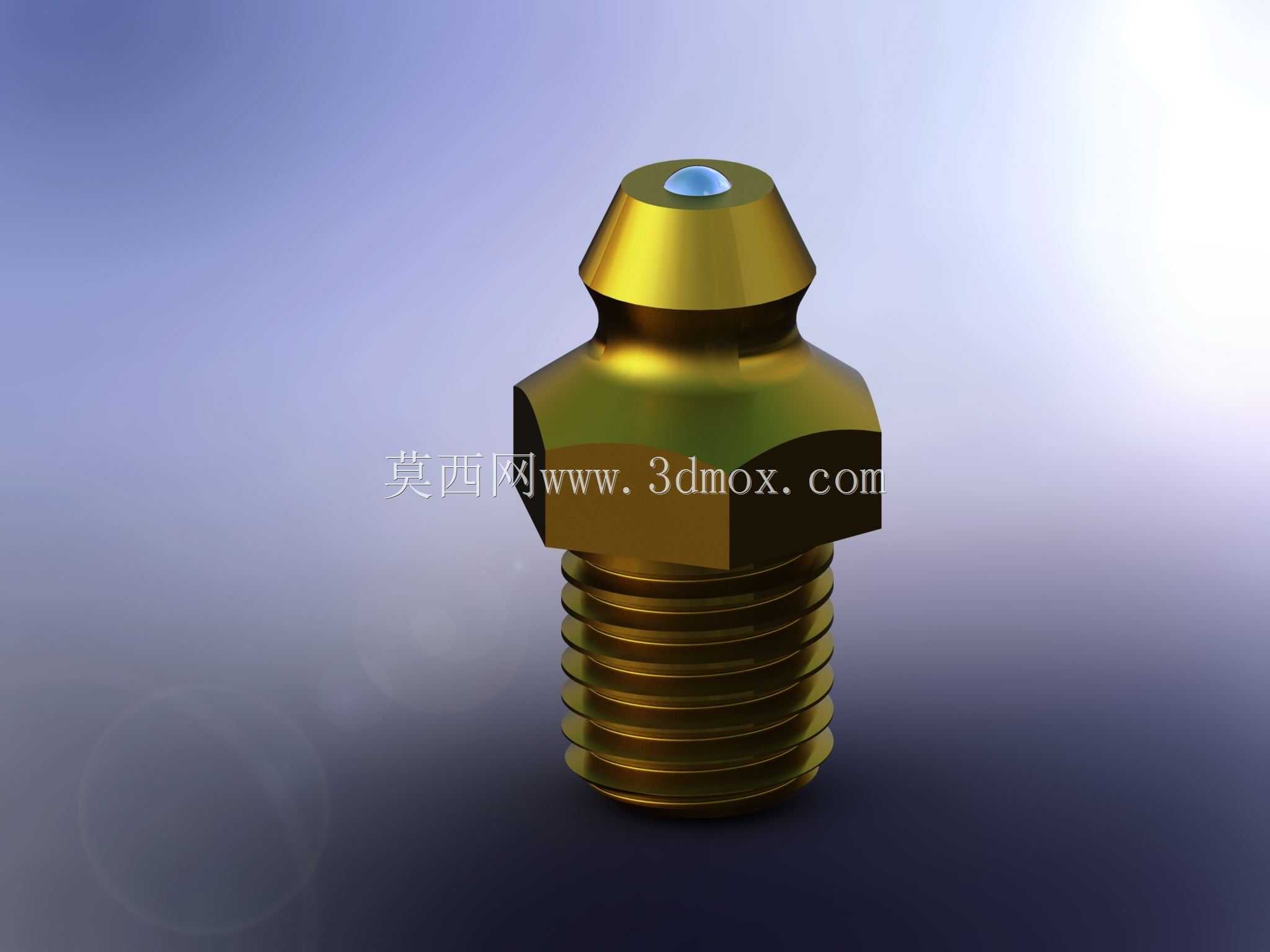

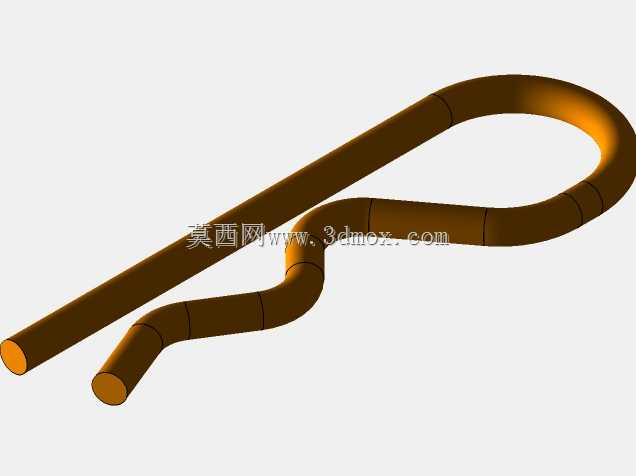

　　侧挂后突出拖拉机机身外侧的距离不超过0.8米，在行距2米以上的密植果园内可顺利通行，不会剐蹭两侧树干；设备作业时的最低离地间隙可调整至5厘米，最高抬升高度可达35厘米，可适配丘陵山地起伏较大的作业地形。日常作业前需要检查各连接位的螺栓紧固情况，尤其是锤爪的铰接销轴，要保证轴向窜动间隙在合理范围，避免作业时销轴脱出引发安全事故；齿轮箱内的齿轮油需要按照作业时长定期更换，轴承位定期加注润滑脂，可有效延长设备的使用寿命。这款设备的结构设计充分考虑了农林作业的复杂工况，没有多余的冗余结构，所有维护点位都设置在便于操作的位置，田间作业时出现小故障可快速排查处理，不需要复杂的专用工具，非常适合基层农林管护单位、种植合作社的日常作业使用。
