带出料输送结构的双轴撕碎设备

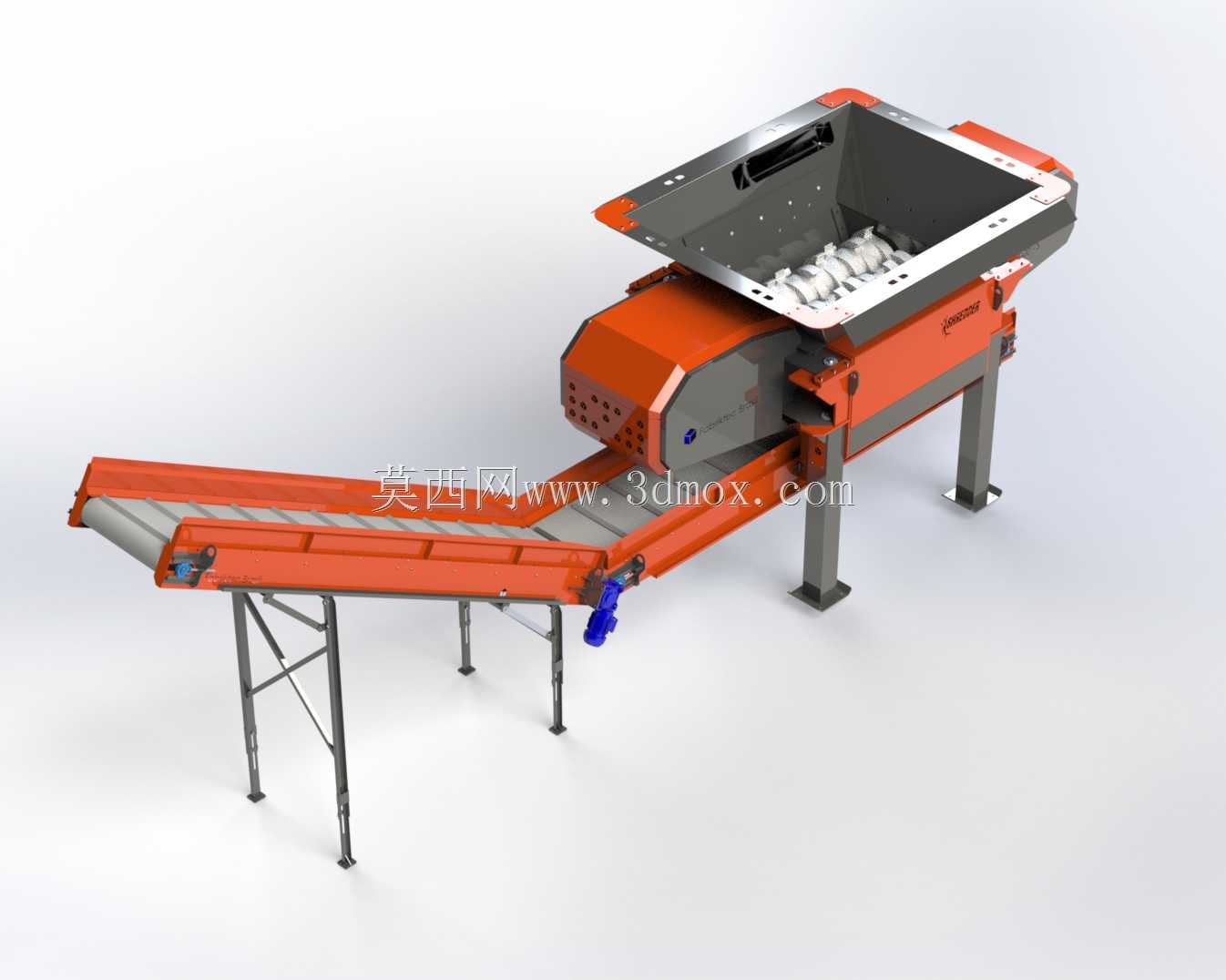

　　这套设备的核心设计逻辑是将粗碎环节与出料输送环节做集成化处理，省去传统撕碎产线中撕碎机出料端额外接驳输送设备的对接调试工作，在中小型固废处理站点、再生资源分拣车间的场地适配性上有明显优势。从结构布局来看，上部的进料仓采用大倾角扩口设计，进料口法兰边缘做了加厚镶边处理，可直接匹配车间现有进料溜槽或者抓料机的落料范围，避免上料过程中物料飞溅外溢，仓体内壁铺设的耐磨衬板通过沉头螺栓固定，后期磨损后可快速拆卸更换，不用整体更换仓体结构。撕碎腔内部采用双轴平行布置的刀轴结构，刀片采用交错排布方式，动刀与定刀之间的间隙控制在3-5mm区间，可针对轻薄金属料、工业废塑料、废弃木托盘、生活垃圾分选后的硬质可燃物进行剪切式破碎，

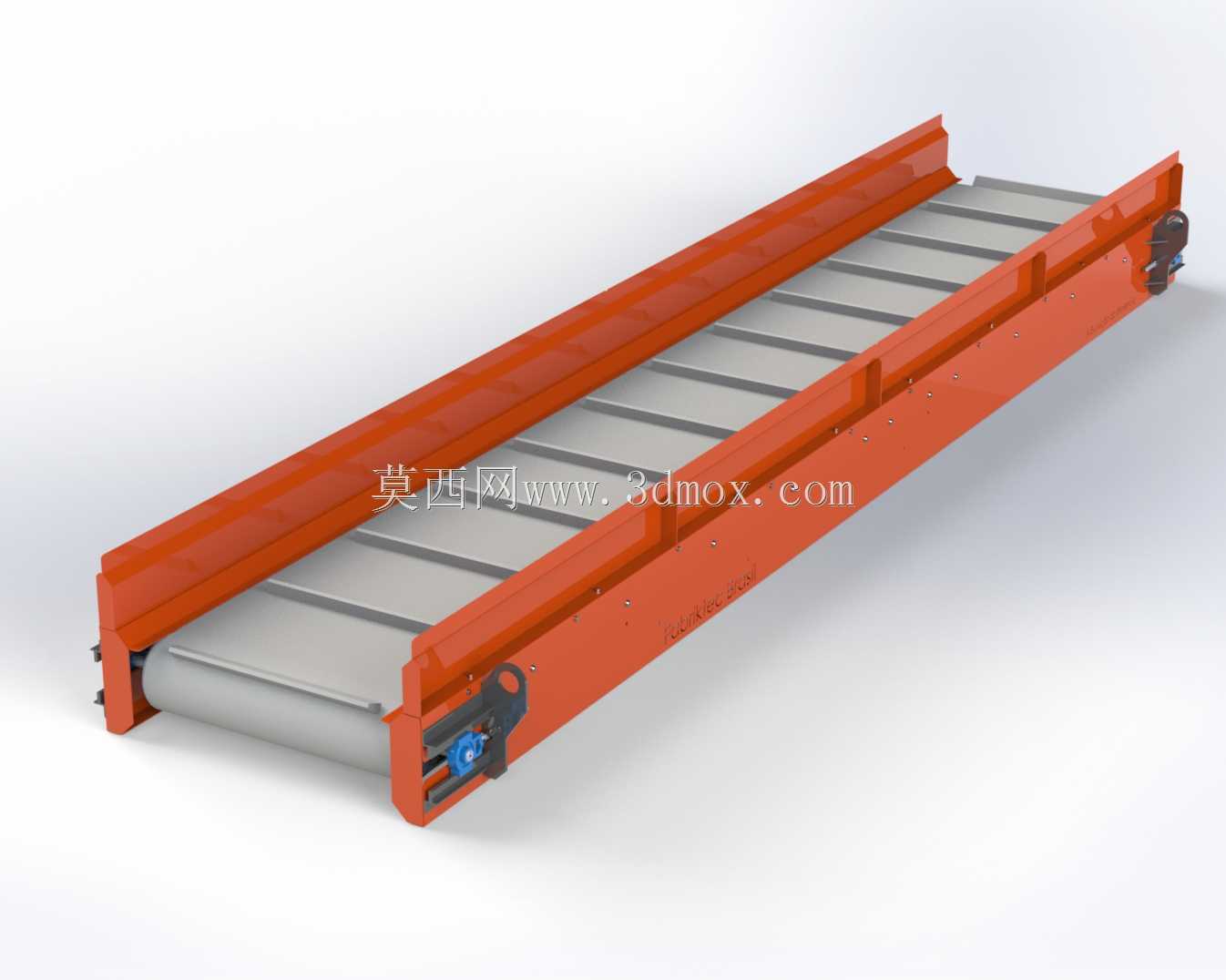

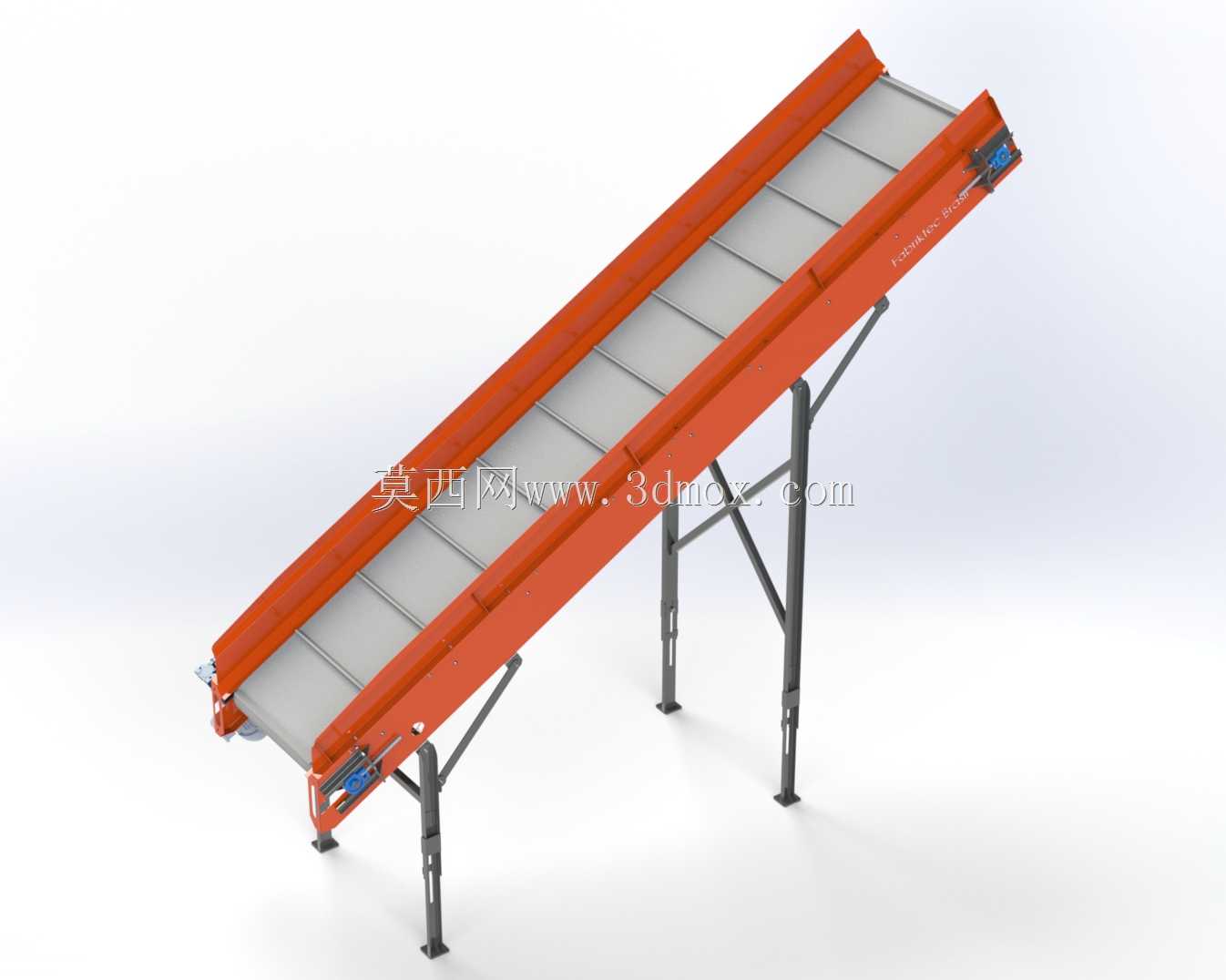

　　出料粒度可通过调整刀片排布密度与刀轴转速做适配，常规工况下出料粒度控制在50mm以内，可直接满足后续分选、压缩或者二次细碎的进料要求。设备的机架部分采用矩形钢管焊接成型，焊后做整体去应力处理，四根支撑腿底部预留了地脚螺栓安装孔，安装时需要保证设备整体水平度偏差不超过1/1000，避免刀轴长期偏载运行导致轴承座异常磨损。撕碎腔下方集成的皮带输送机构采用倾斜布置，输送面的水平投影长度可根据现场出料堆高要求做适配调整，输送架体的支撑腿采用可调节高度的螺杆结构，可适配不同场地的地面高差，输送皮带的驱动端配备了张紧调节装置，运行过程中可根据皮带磨损情况实时调整张紧力，避免皮带打滑跑偏。传动系统方面，刀轴驱动采用减速机直连的传动方式，

　　相比链传动结构，传动效率更高，运行过程中的冲击载荷可通过减速机内部的齿轮结构做缓冲，输送机构的驱动端独立配备减速电机，与撕碎主机的驱动系统做电气联锁，启动时先启动输送机构再启动撕碎主机，停机时先停撕碎主机待腔体内物料排空后再停输送机构，避免带料启动造成的电机过载。设备的检修侧预留了足够的开盖空间，撕碎腔的侧盖采用快拆式螺栓固定，日常更换刀片、检查刀轴磨损情况时不需要吊装大型设备，单人即可完成常规检修作业。在安全防护设计上，传动部位全部加装了可拆卸的钣金防护罩，进料仓内部靠近刀轴的位置设置了防反弹挡帘，避免破碎过程中物料飞溅伤人，设备的控制回路中接入了过载反转保护，当遇到难以破碎的硬质物料导致刀轴卡滞时，

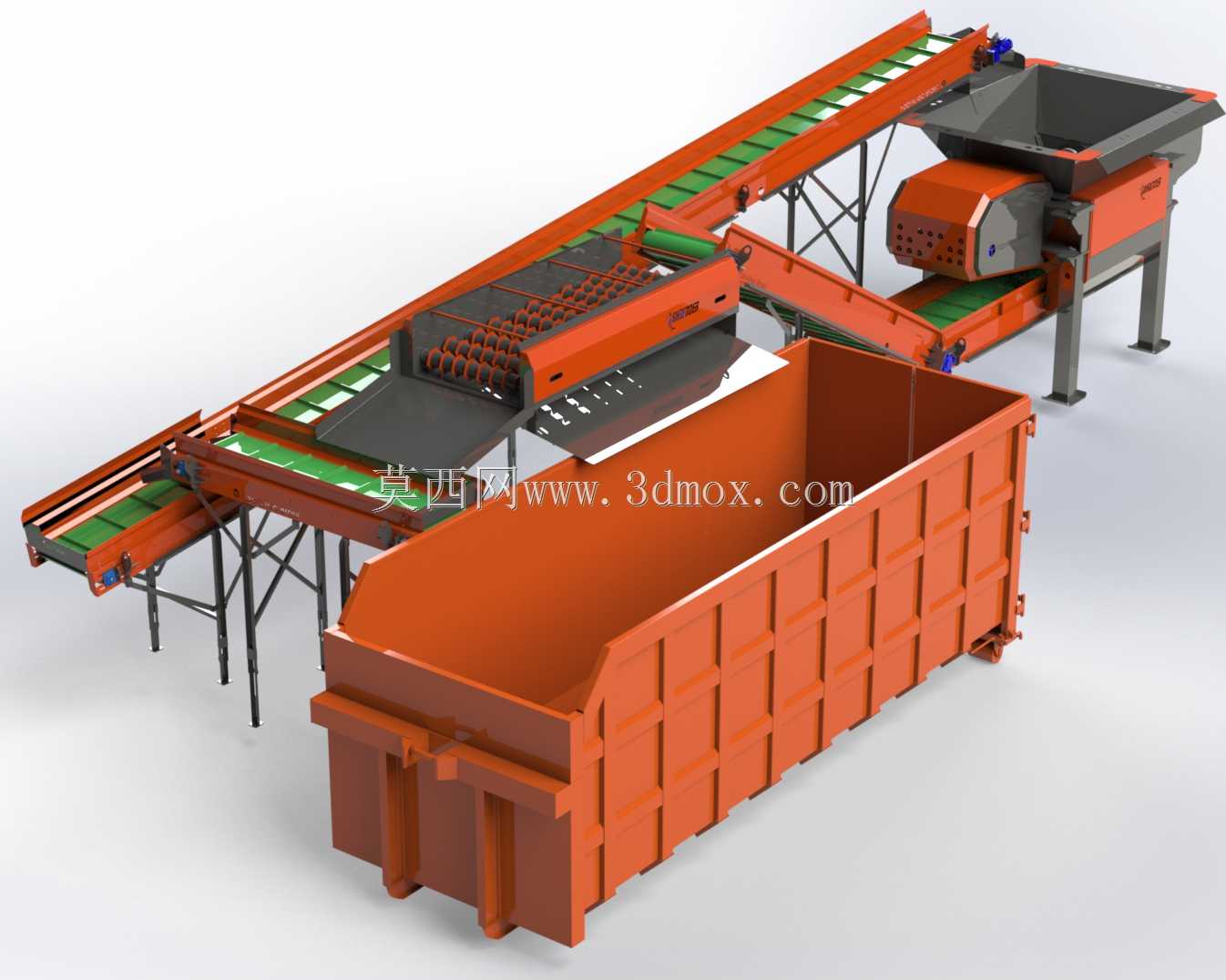

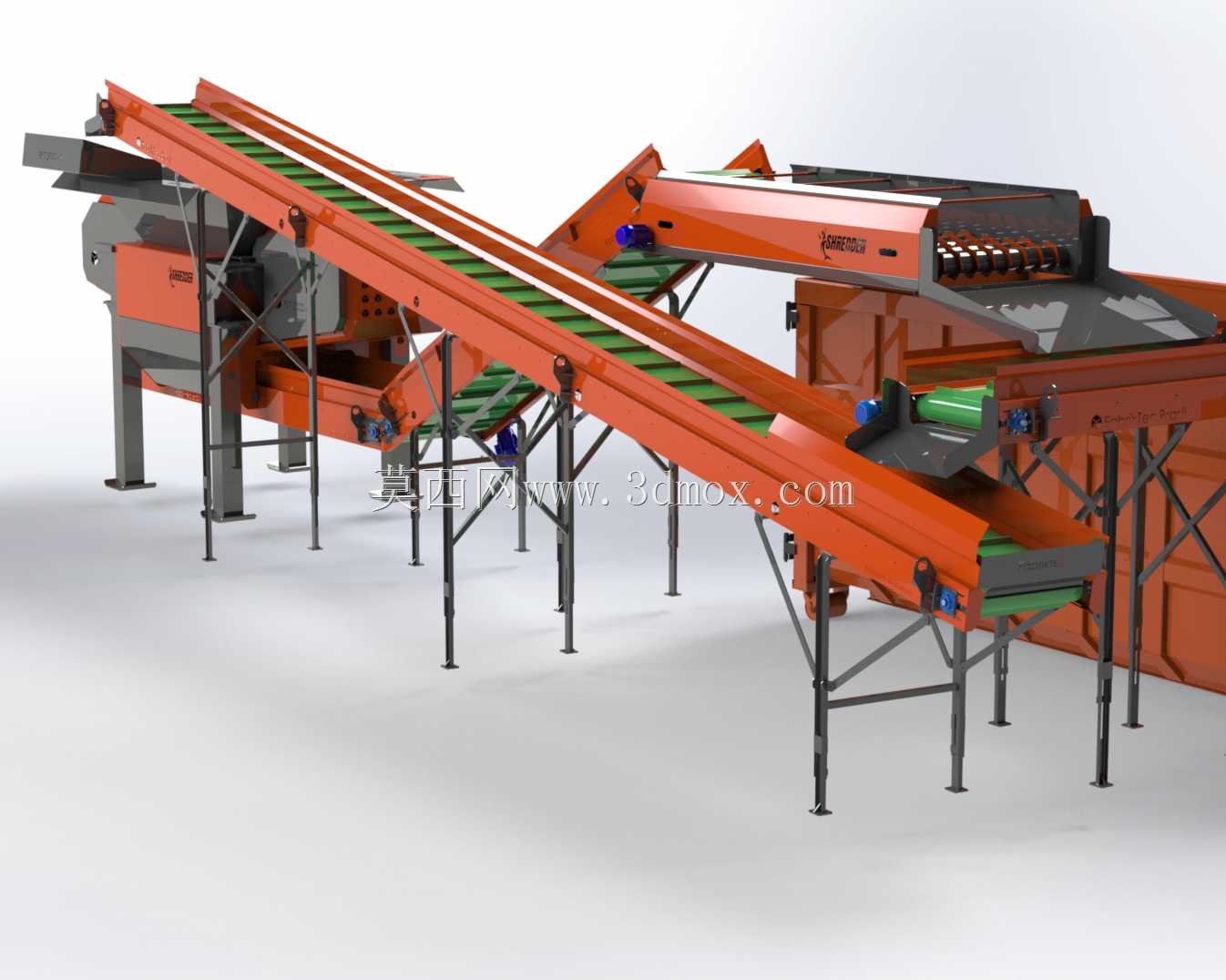

　　电机会自动反转将物料退出后再重新正转，连续三次卡滞则自动停机报警，避免电机烧毁。从安装边界来看，设备整体的最大宽度不超过2.2米，长度方向包含输送段整体控制在6米以内，进料口的最高处距离地面高度约2.1米，可适配常规厂房的层高要求，不需要额外做厂房改造。在实际应用场景中，这类集成式撕碎设备多用于中小型再生资源回收站点的废塑料破碎、家具厂的边角料处理、造纸厂的废纸渣粗碎，以及工业垃圾分选线的前端粗碎环节，相比分体式的撕碎加输送组合，整体占地面积更小，安装调试周期更短，设备整体的运输成本也更低。设计过程中针对刀轴的受力情况做了有限元校核，刀轴采用合金结构钢整体锻造后调质处理，刀片采用高铬合金材质，表面硬度达到HRC58-62，可满足连续8小时以上的连续作业需求，轴承座采用剖分式结构，密封采用双唇口油封加迷宫密封的组合方式，可有效阻挡破碎过程中产生的粉尘进入轴承内部，延长轴承的使用寿命。输送皮带采用耐磨橡胶材质，表面做防滑处理，针对破碎后带有尖锐棱角的物料，可可选配钢丝芯皮带，避免皮带被尖锐物料划穿。设备的整体涂装采用橘红色锤纹漆，在车间环境中辨识度较高，表面的漆膜厚度不低于80μm，可适应车间内多粉尘、轻微腐蚀的工作环境，长时间使用不会出现漆膜脱落、锈蚀的问题。
