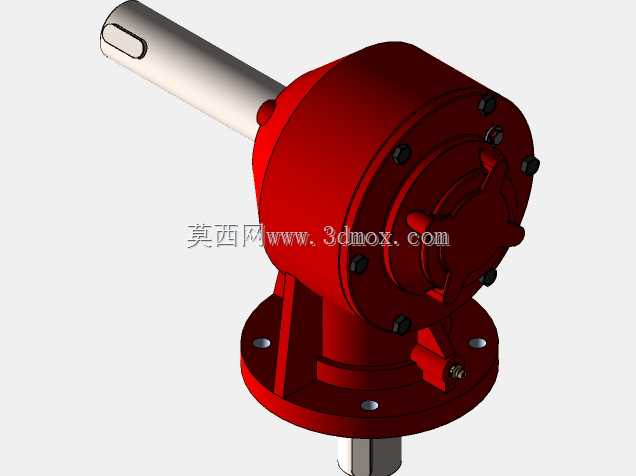

1:2.92传动比角齿轮箱内部结构展示

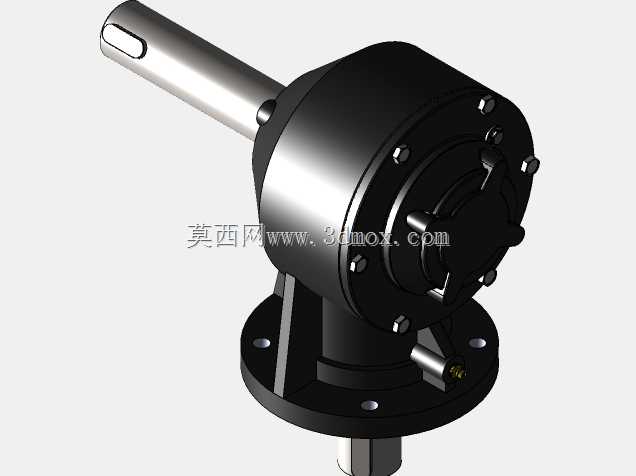

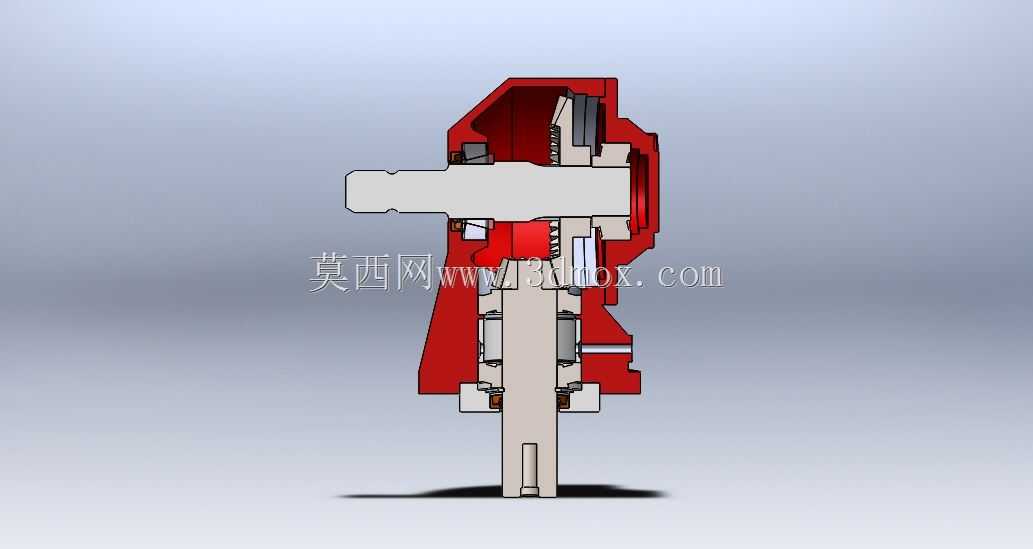

　　这款角齿轮箱采用1:2.92的固定传动比设计，核心采用正交锥齿轮啮合结构，可实现两垂直相交轴之间的动力换向与扭矩传递，在中小功率传动场景中适配性极强。从结构剖面能清晰看到，输入轴沿水平方向布置，输出轴沿垂直方向延伸，两轴轴线在箱体内呈90度正交，锥齿轮副的啮合点位经过修形调校，可有效降低啮合冲击与传动噪音，适配连续运转的工况需求。

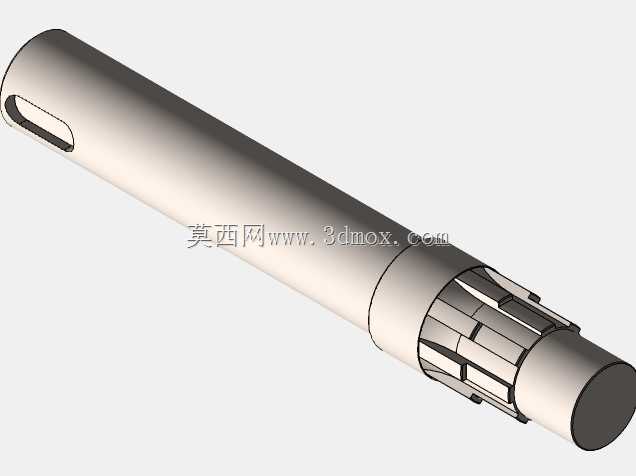

　　在实际工业应用场景中，这类角齿轮箱常被集成在小型输送线的转角动力单元、农用机具的侧边传动模块、轻工设备的垂直进给机构中，用来解决动力输入输出方向存在垂直转向的布局难题，相比平行轴传动结构，能大幅压缩设备的整体安装空间，减少不必要的传动链路损耗。箱体内的轴系采用多段阶梯轴设计，轴肩位置精准定位轴承内圈，轴承外圈与箱体轴承孔采用过渡配合，既保证轴系运转的同轴度，也方便后期维护时的拆装作业。

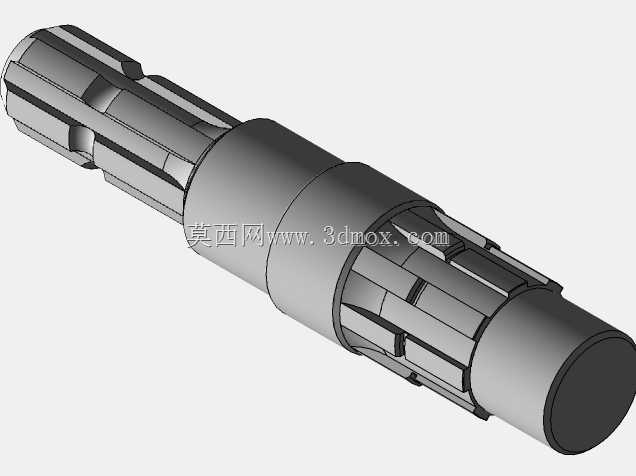

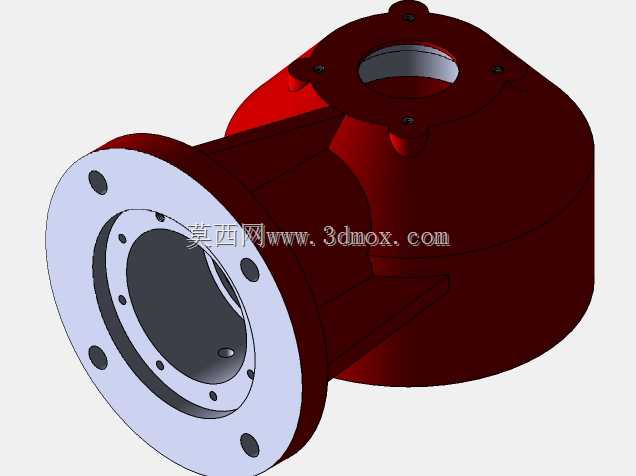

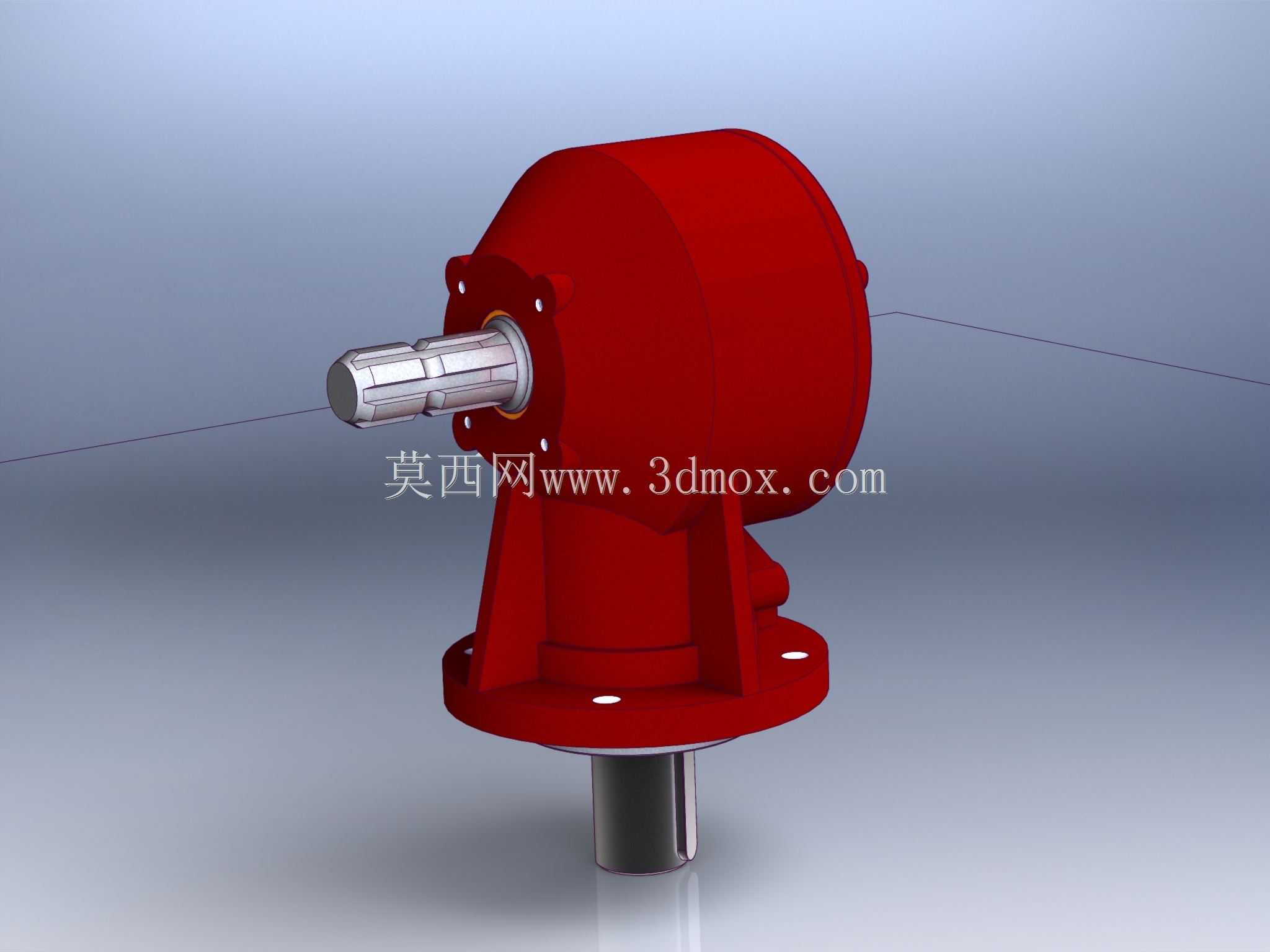

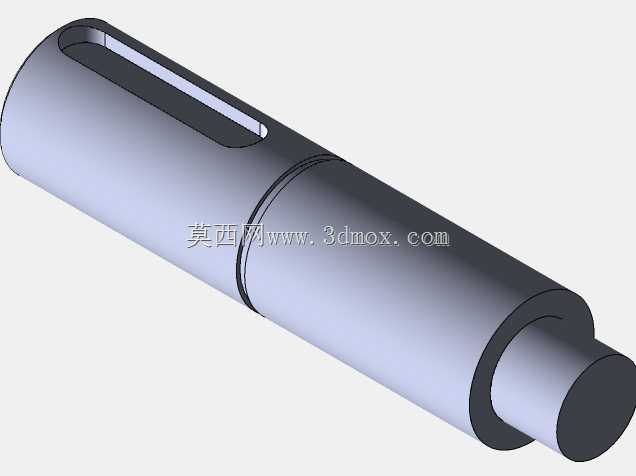

　　从设计思路层面看，这款齿轮箱的壳体采用剖分式结构，红色的壳体部分集成了轴承安装孔、润滑油腔、密封槽等功能结构，壳体壁厚经过刚度校核，在满足轻量化要求的同时，可承受齿轮啮合产生的径向与轴向载荷，避免运转过程中出现壳体变形导致的齿轮偏磨问题。输入轴的外伸端设计有扁方结构，可直接与联轴器、带轮等动力输入部件连接，无需额外加工连接结构；输出轴的外伸端预留有键槽，可适配齿轮、链轮等不同类型的执行件连接，适配不同设备的动力输出需求。

　　在安装边界方面，这款齿轮箱的输入轴轴线与输出轴轴线的交点位于箱体内部的齿轮啮合中心，安装时需保证配套设备的连接轴与齿轮箱轴系的同轴度误差在允许范围内，避免额外的附加载荷影响轴承与齿轮的使用寿命。箱体的安装基面设计有多个螺栓过孔，可直接固定在设备的安装机架上，安装孔的位置度公差经过严格管控，可保证安装后轴系的位置精度。箱体内腔预留有足够的润滑油储存空间，齿轮运转时可带动润滑油飞溅到各个啮合点位与轴承位置，实现自润滑，无需额外配置强制润滑系统，降低了配套设备的复杂度。

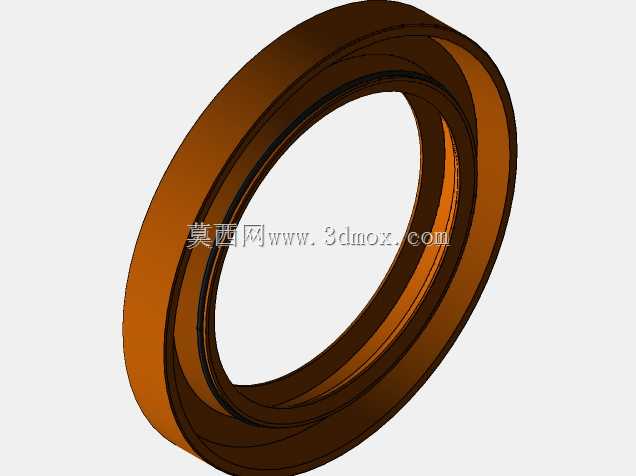

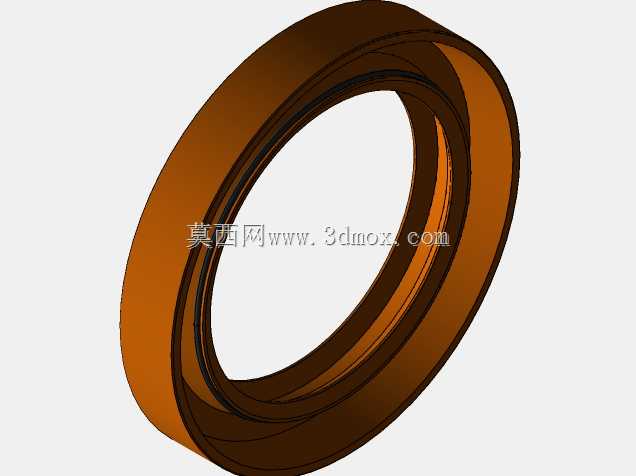

　　从功能特性来看，这款角齿轮箱的锥齿轮副采用等顶隙收缩齿设计，相比直齿锥齿轮，重合度更高，传动更平稳，承载能力也更强，可适配正反转频繁切换的工况。轴系上配置的密封件采用双唇口结构，可有效防止箱体内的润滑油泄漏，同时阻挡外界的粉尘、水汽进入箱体内部，适应多粉尘、潮湿的车间作业环境。箱体内的轴向定位结构采用轴用挡圈与端盖配合的方式，可精准控制锥齿轮的啮合间隙，避免间隙过大导致的传动回差，也能防止间隙过小导致的齿轮卡滞、磨损加剧问题。在选型适配时，可根据实际传递的扭矩、转速需求，匹配对应功率等级的动力源，这款齿轮箱的传动比固定，无需额外调整传动参数，集成到设备中时可直接按照给定的安装尺寸进行布局设计，能有效缩短设备的研发设计周期。
