工程机械装载作业用耐磨铲斗结构设计

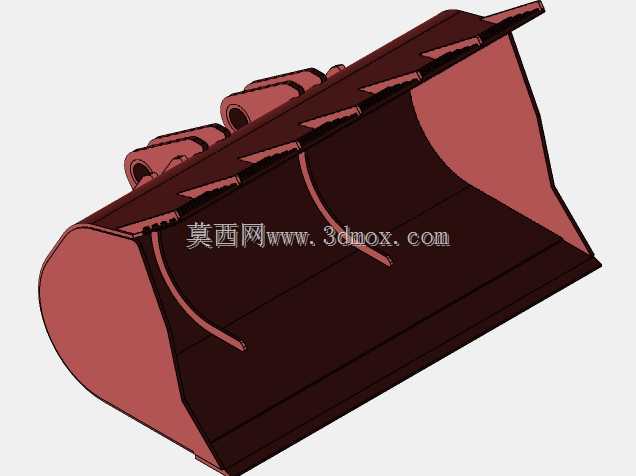

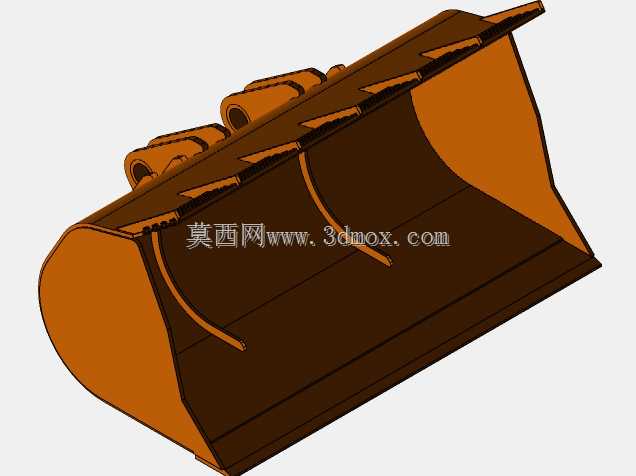

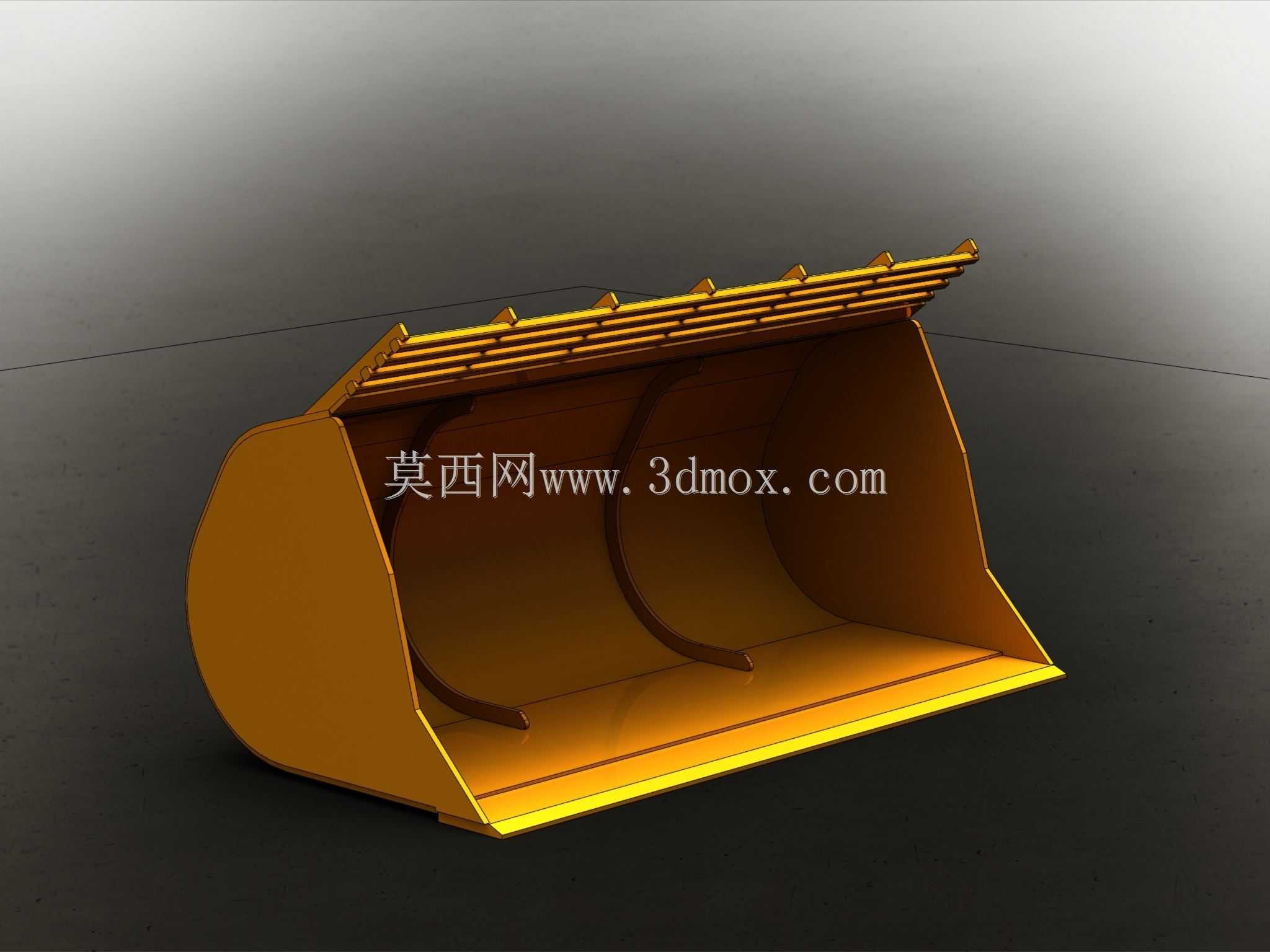

　　在散料转运、矿山剥离、基建土石方作业、厂区物料堆存等场景里，铲斗作为前端直接接触物料的承载构件，其结构合理性直接决定整机作业效率与构件服役寿命，很多一线作业反馈的铲装无力、斗体过早磨损、边板变形等问题，本质都和前期结构设计阶段的边界考虑不足有关。这款铲斗的结构设计首先围绕实际作业的受力路径展开，斗唇部位采用加厚的耐磨刃板设计，刃口处均匀分布的齿座安装位，可根据作业物料属性更换不同形式的斗齿，面对硬质岩土、块石类物料时加装尖齿可降低插入阻力，面对松散沙土、煤炭、粮食类散料时更换平刃板即可保证铲装后斗口的平整性，减少撒料损失。斗体内部的弧形曲面并非随意取弧，而是结合物料在斗内的流动轨迹优化，铲入阶段物料可沿弧面顺畅滑入斗腔深处，

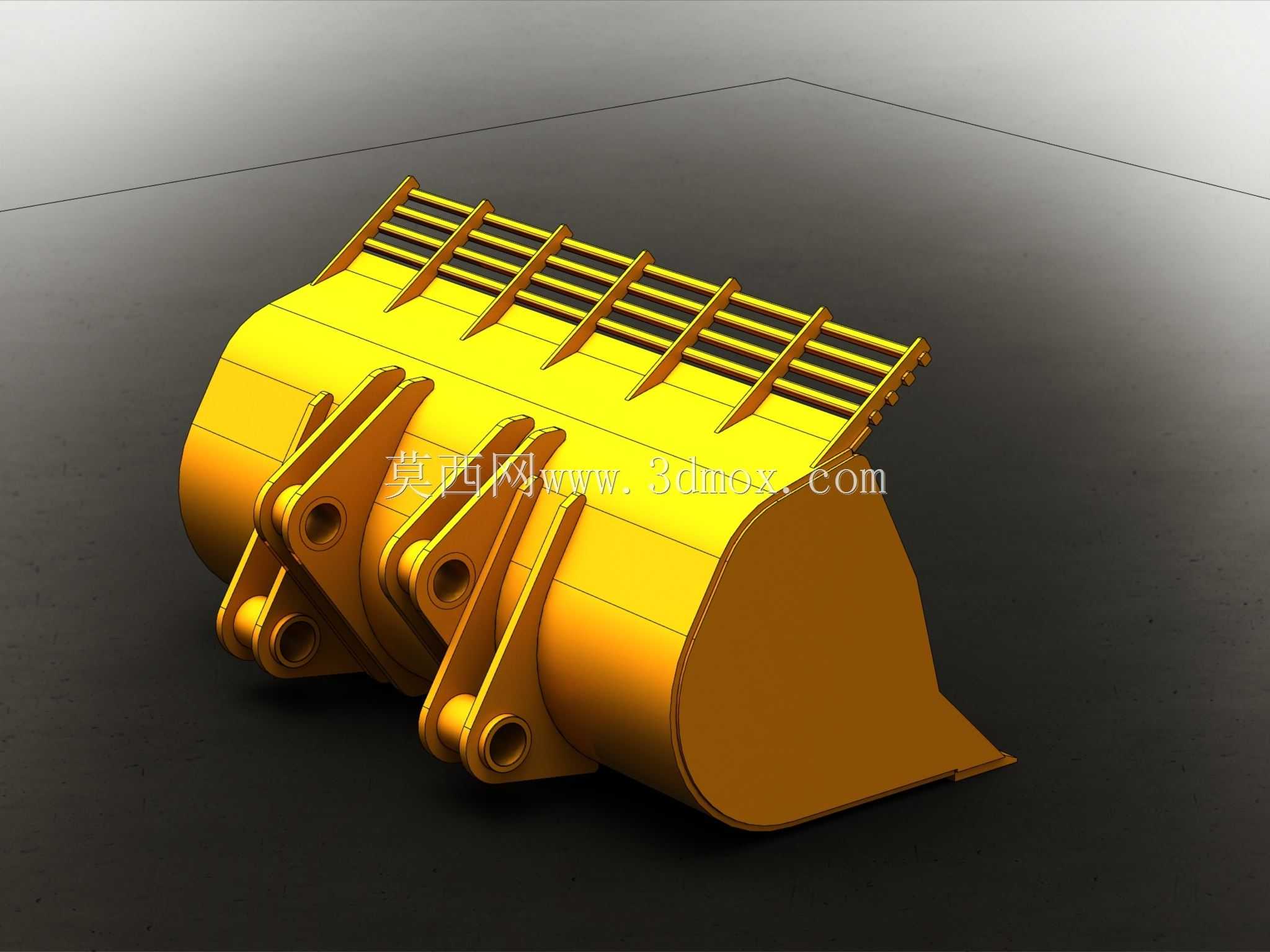

　　不会在斗内形成卡滞死角，举升卸料阶段物料能依靠自重沿弧面快速滑出，大幅降低斗内余料残留，尤其是面对黏性土壤、湿砂这类易粘附的物料时，流畅的弧面结构能减少每次作业循环的带料量，长期作业下的效率提升十分明显。斗体两侧的边板做了外扩式的加强处理，边板外侧的加强筋沿举升受力方向布置，可抵消铲装偏载时的侧向扭力，很多现场作业中驾驶员习惯单侧切料，若边板强度不足，很容易出现边板外撇、斗口变形的问题，这种沿受力路径布置的加强结构，能在不额外增加过多斗体自重的前提下，提升侧向抗扭能力。斗背部的连接耳板位置做了局部加厚，耳板的孔位同轴度、安装面平面度都预留了足够的加工余量，适配对应型号装载设备的动臂连接尺寸，安装时无需额外修配即可完成对位，

　　连接销轴穿入后配合间隙控制在合理范围，避免作业过程中因间隙过大产生的冲击载荷，过早损坏连接部位的衬套与销轴。从安装边界来看，这款铲斗的整体宽度、回转半径都严格匹配对应吨位主机的作业参数，不会出现铲斗过宽导致举升时碰擦轮胎、动臂的问题，斗体收斗时的最小间隙也经过校核，在最大收斗角度下，斗尾部不会和动臂横梁、转斗油缸部位发生干涉，全行程动作都能顺畅完成。斗腔的容积设计结合主机的崛起力参数做了匹配，不会出现容积过大导致铲装重载时主机翘尾、液压系统过载的问题，也不会因容积过小浪费主机的作业能力，在额定载荷下既能保证装满率，又能控制整机的作业稳定性。斗体底部的耐磨垫板采用可更换式设计，长期作业中底部是和地面、料堆摩擦最频繁的部位，

　　磨损到限后可单独更换垫板，无需整体更换斗体，大幅降低后期的维护成本。顶部的挡料板结构做了倾角优化，举升卸料时可阻挡物料向后飞溅，避免物料落到动臂、油缸或者主机前部的机罩上，减少杂物对液压管路、铰接部位的磨损。在实际工况适配性上，这款铲斗的结构可覆盖绝大多数散料铲装场景，不管是砂石料场的骨料转运、建筑工地上的土石方清运、厂区内的煤炭与矿粉堆存作业，都能通过更换斗齿、调整刃板形式来适配，不需要针对单一工况单独定制斗体，通用性较强。设计阶段还考虑了焊接工艺的可行性，所有板材的拼接坡口、焊缝位置都避开了应力集中区域，主焊缝采用连续满焊，非受力部位采用间断焊减少焊接变形，焊后对关键受力部位做去应力处理，避免长期交变载荷下焊缝出现开裂。很多新手建模时容易忽略斗体各部位的壁厚匹配，往往把整个斗体用统一厚度的板材制作，要么导致斗体过重增加主机负载，要么受力部位壁厚不足过早损坏，这款铲斗的壁厚根据受力大小做了差异化设计，斗唇、耳板、边板加强部位采用厚板，斗腔弧板、非受力的挡料部位采用相对薄一些的板材，在保证结构强度的前提下尽可能降低斗体自重，让主机的崛起力更多用在铲装物料上，而不是消耗在举升斗体自身重量上。
