车辆底盘横拉杆枢轴连接结构

　　在商用车与乘用车辆的底盘转向系统中，横拉杆枢轴总成是连接转向梯形臂与转向节的核心传力构件，其结构可靠性直接决定转向动作的传递精度与行驶过程中的方向稳定性，同时也承担着缓冲路面冲击、适配悬架跳动行程的关键作用。从实际装车场景来看，该部件多布置于前桥转向节附近的底盘低位区域，日常工作中会持续承受转向时的横向推拉力、颠簸路面带来的交变冲击载荷，以及车轮跳动过程中产生的角度偏转力矩，因此其结构设计需要同时兼顾传力刚性、转动灵活性与抗疲劳性能。

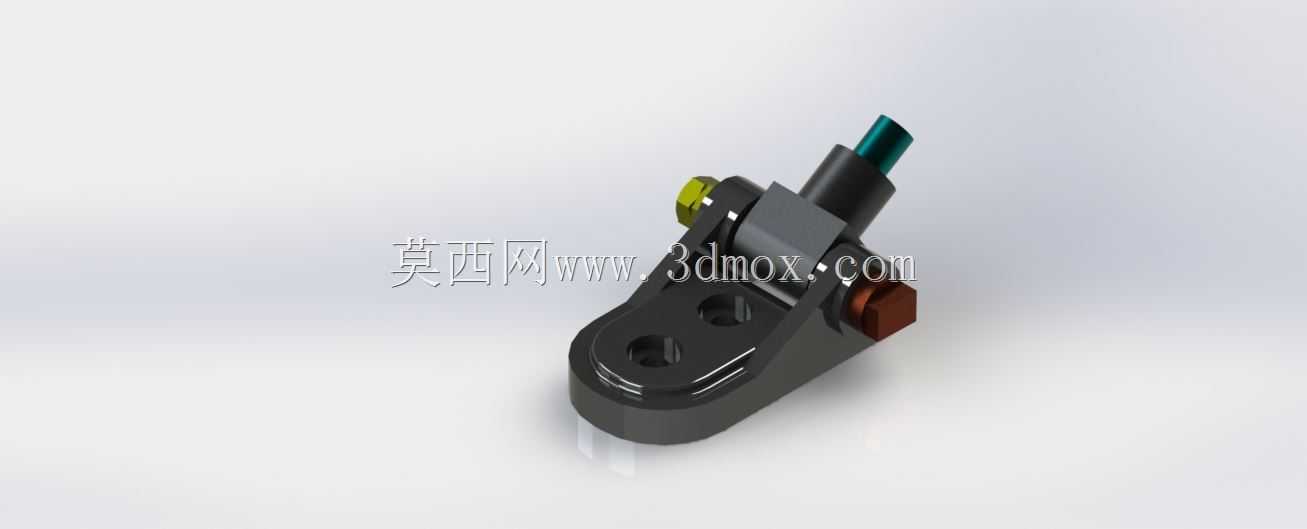

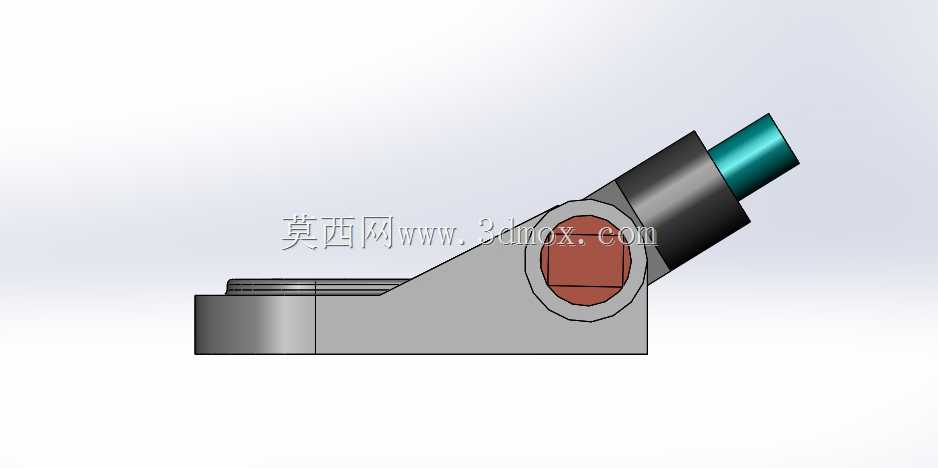

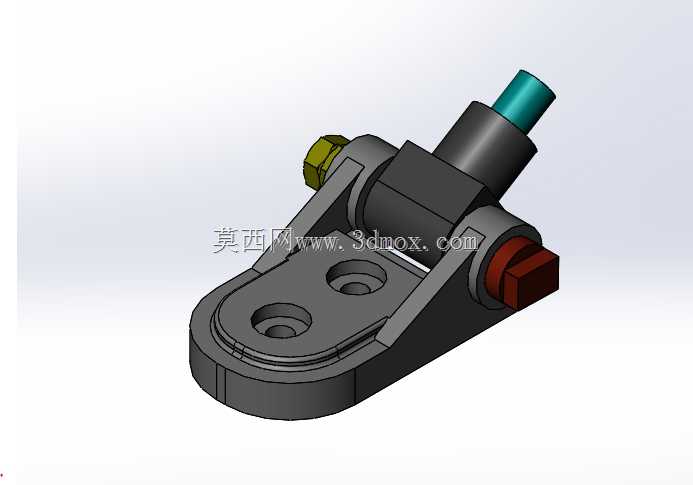

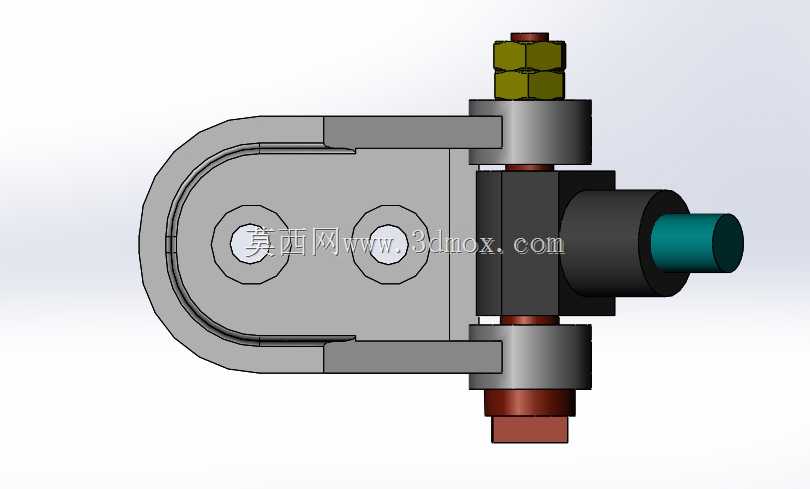

　　从结构设计逻辑来看，该总成采用分体式铰接基座搭配枢轴销的组合结构，基座部分采用带双安装孔的块状本体，两个同轴安装孔用于通过螺栓将总成固定在转向节的对应安装面上，孔位周边做了局部加厚处理，避免螺栓预紧力导致基座本体产生应力集中变形。枢轴销与基座之间采用过盈配合加定位销的双重固定方式，防止长期交变载荷下枢轴销出现松脱转动，销体伸出端设置了环形卡槽用于安装防尘密封套，避免路面泥水、沙尘进入铰接摩擦面造成异常磨损。基座侧面设置的注油孔可直通铰接摩擦面，方便日常维保过程中加注润滑脂，降低转动副的摩擦损耗，延长部件使用寿命。

　　在功能实现层面，该总成的铰接端预留了足够的摆角空间，可适配车辆转向过程中横拉杆的空间角度变化，同时也能补偿悬架上下跳动时带来的横拉杆长度方向位移偏差，避免转向系统出现运动干涉。枢轴销的伸出长度经过严格校核，既保证与横拉杆球头的连接啮合长度满足传力要求，又不会因为伸出过长与周边的制动管路、悬架摆臂产生运动碰擦。基座的外形轮廓做了多处圆角过渡处理，没有尖锐的棱角结构，一方面降低了热处理过程中的应力开裂风险，另一方面也避免底盘装配过程中剐蹭周边的线束与橡胶管路。

　　从安装边界维度考量，该总成的基座安装面平面度公差控制在0.05mm以内，保证安装后与转向节贴合面无间隙，避免螺栓紧固后基座产生附加安装应力。两个安装孔的中心距公差控制在±0.02mm，可直接适配现有主流车型转向节的预留安装孔位，无需额外做适配加工。枢轴销的轴线与安装面的垂直度公差控制在0.03mm以内，保证横拉杆安装后转动顺畅，无卡滞现象。总成整体的最大外轮廓尺寸经过优化，在满足结构强度的前提下尽可能压缩体积，适配底盘紧凑的布置空间，安装时不需要拆卸周边其他部件即可完成拆装作业，大幅降低维保更换的操作难度。

　　在材料选型与工艺匹配方面，基座部分采用40Cr合金钢模锻成型，经过调质处理后芯部硬度达到HB240-280，兼顾强度与韧性，表面做发黑处理提升防锈能力，可适应底盘复杂的泥水腐蚀环境。枢轴销采用20CrMnTi材料渗碳淬火，表面硬度达到HRC58-62，具备优异的耐磨性能，可承受长期的转动摩擦与冲击载荷。铰接部位的衬套采用自润滑复合材料，无需频繁加注润滑脂也能保持较低的摩擦系数，同时具备一定的阻尼特性，可过滤路面传递过来的小幅振动，提升转向过程的平顺性。

　　实际装车验证过程中，该结构可承受最大12kN的横向拉力不产生塑性变形，在±25°的摆角范围内转动阻力矩稳定在2N·m以内，经过100万次交变载荷疲劳测试后，铰接部位的磨损量不超过0.1mm，完全满足车辆全生命周期的使用要求。不同于传统的一体式横拉杆连接结构，这种分体式枢轴总成的损坏更换成本更低，仅需更换磨损的枢轴或衬套部件即可，不需要更换整个横拉杆总成，大幅降低了车辆的后期维保成本。在结构建模过程中，所有配合面的公差配合、安装孔位的位置度、运动部件的间隙校核都经过严格的运动仿真验证，可直接导出工程图用于生产加工，也可用于底盘系统的整体装配仿真、运动干涉检查等数字化验证环节，帮助设计人员提前发现布置层面的潜在问题。
