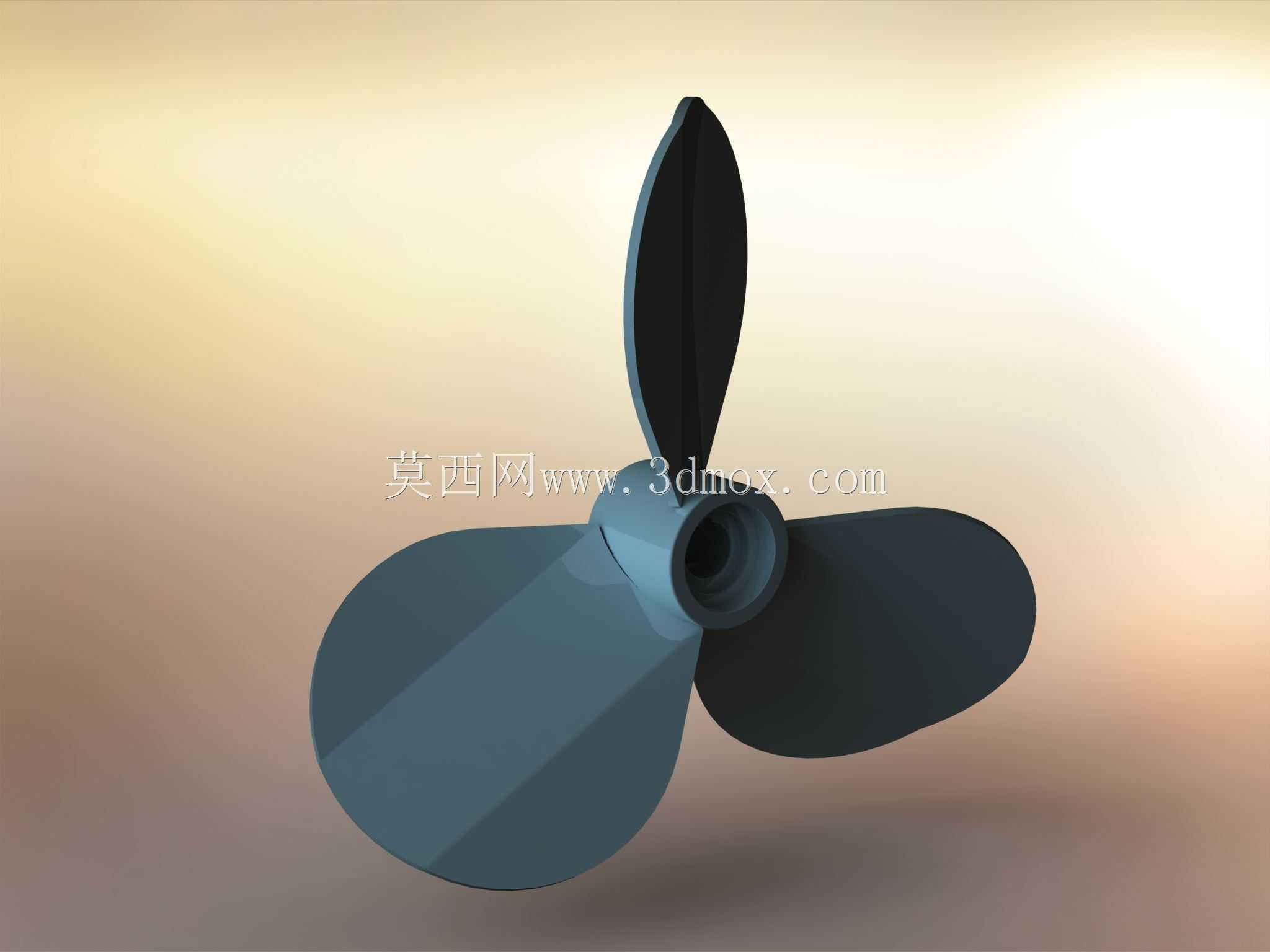

泥浆搅拌机三叶螺旋推进式搅拌叶片

　　在基建桩基施工、盾构掘进、矿山充填、污水处理厂污泥调质这类需要连续制备高粘度固液混合浆体的作业场景里，搅拌叶片作为核心做功部件，其结构设计直接决定了浆体的均质效率、设备运行负载以及易损件的更换周期。这款三叶式搅拌叶片，是针对中高浓度泥浆、含少量固相颗粒的混合介质开发的专用做功部件，和常规平直桨叶相比，其曲面叶型的轴向推流能力更强，能够在较低转速下实现槽体内介质的大循环流动，避免槽底出现固相颗粒沉积的死区，尤其适配立式泥浆搅拌机的安装工况。

　　从实际使用的工况边界来看，这类叶片的转弯直径控制在650mm，适配容积在1.5-2.5立方的立式搅拌槽，安装时需要保证叶片外缘和搅拌槽内壁的间隙保持在35-50mm区间，间隙过小容易被浆体内夹带的碎石、纤维杂物卡滞，增大主轴的径向负载，甚至造成叶片变形；间隙过大则会在槽壁附近形成低流速区，长期运行后泥浆结块附着在槽壁上，缩小槽体有效容积，也会增加后续清槽的工作量。叶片中心的安装轴孔采用带键槽的通孔设计，适配直径60mm的搅拌主轴，装配时通过平键传递扭矩，轴孔端面预留有锁紧螺栓的沉孔，能够避免运行过程中叶片沿主轴轴向窜动，即便在满负载启动、浆体浓度波动较大的工况下，也能保证连接可靠性。

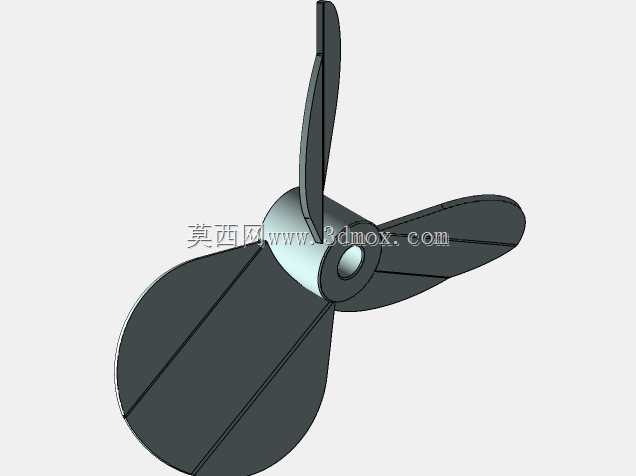

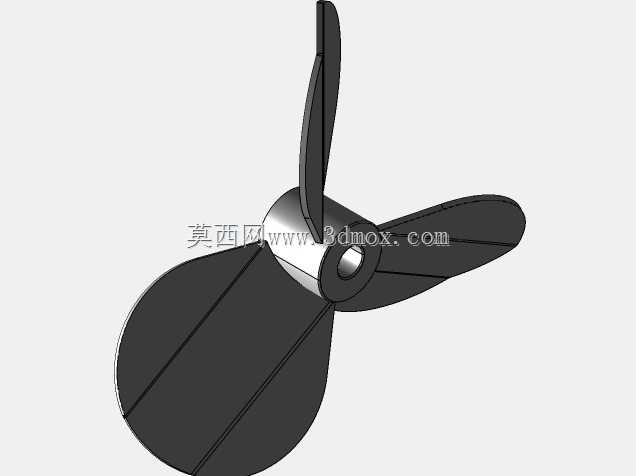

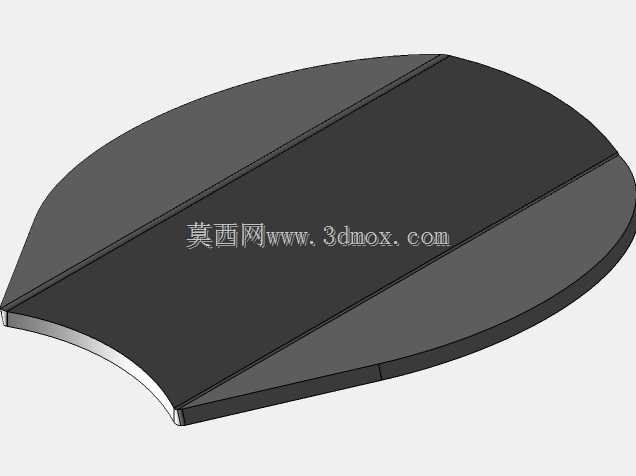

　　叶型设计上没有采用等螺距的通用螺旋桨结构，而是针对泥浆介质的流变特性做了分段优化：靠近轮毂的叶根部分螺距更大，曲面弧度更陡，这一区域线速度较低，大弧度曲面能够在低线速下获得足够的流体推力，减少叶根位置的介质滞留；从叶根向叶梢延伸的过程中，螺距逐步收窄，叶梢边缘做了圆弧过渡处理，一方面能够降低叶梢高速旋转时的水力剪切损耗，控制设备运行的噪音水平，另一方面也能减少叶梢位置的气蚀风险，当搅拌槽内液位较低、叶片部分暴露在空气中时，圆弧边缘能够避免卷入过多空气形成气泡，减少浆体含气量对后续泵送、注浆工序的影响。三个叶片沿轮毂周向120度均匀分布，动平衡精度控制在G6.3级，出厂前需要做整体动平衡校验，避免高速旋转时产生过大的径向振动，保护主轴轴承和减速机的使用寿命。

　　从实际选型适配的角度，这类叶片适合的介质粘度范围在1000-50000cP，既可以用于泥浆制备环节的膨润土、黏土与水的混合搅拌，也可以用于污水处理环节的污泥加药调质、矿山充填料浆的均质搅拌，和涡轮式叶片相比，其循环流量更大，剪切力更低，不会把浆体内的固相颗粒过度粉碎，能够保留泥浆的原有固相级配，对于需要控制泥浆黏度、比重的桩基施工场景尤为适配。安装时需要注意叶片的浸没深度，最佳安装位置是叶片中心距离槽底的高度为槽体直径的0.2-0.3倍，这样既能够保证槽底介质被充分搅动，不会出现沉渣，也能够避免叶片距离槽底过近，吸入槽底沉积的大颗粒硬物造成叶片磨损。叶片的叶面做了平滑过渡处理，没有突兀的棱角和凸起，运行过程中不容易缠绕纤维类杂物，日常维护时只需要定期检查叶片的磨损量和连接螺栓的紧固力矩即可，当叶梢磨损量超过15mm时，需要及时更换叶片，避免动平衡失效造成设备振动超标。

　　在三维建模过程中，叶型曲面采用NURBS曲面连续建模，保证叶根到叶梢的曲面曲率连续，没有折角和断面，既能够准确还原实际的流体力学特性，也方便后续做有限元受力分析、流体仿真验证，建模时预留的键槽、锁紧孔尺寸都和实际加工尺寸保持一致，能够直接导出工程图用于生产加工，也可以导入流体仿真软件，模拟不同转速、不同介质浓度下的流场分布，为搅拌设备的选型、转速参数优化提供准确的模型基础。
