动力输出轴延伸防护壳体结构设计

　　在农用作业机械、工程传动设备的动力输出端，外露的旋转轴段一直是现场运维的核心风险点——无论是拖拉机后动力输出带挂接农机具，还是固定工业设备的长轴伸出端，裸露的轴伸在高速旋转时很容易卷入杂物、剐蹭操作人员衣物，或是在户外作业时被泥水、作物秸秆侵入轴端密封位置，加速油封磨损、造成轴承润滑脂泄漏，最终缩短传动系的维护周期。这类轴伸防护结构的设计，往往需要在防护覆盖范围、安装便捷性、运转干涉边界之间做平衡，不能为了全封闭防护影响轴端接盘的挂装操作，也不能因为罩壳刚度不足在设备振动时出现形变蹭轴的问题。

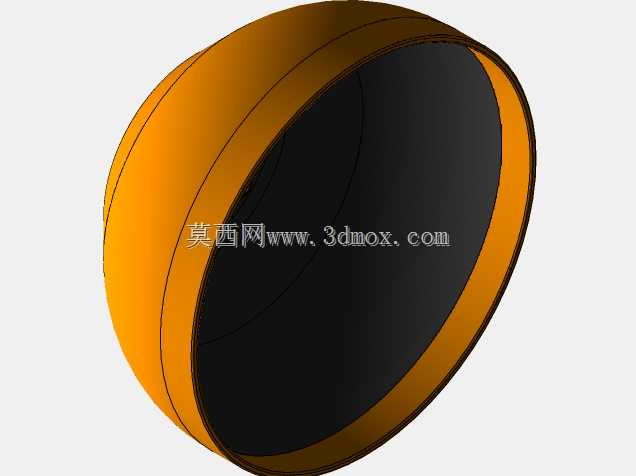

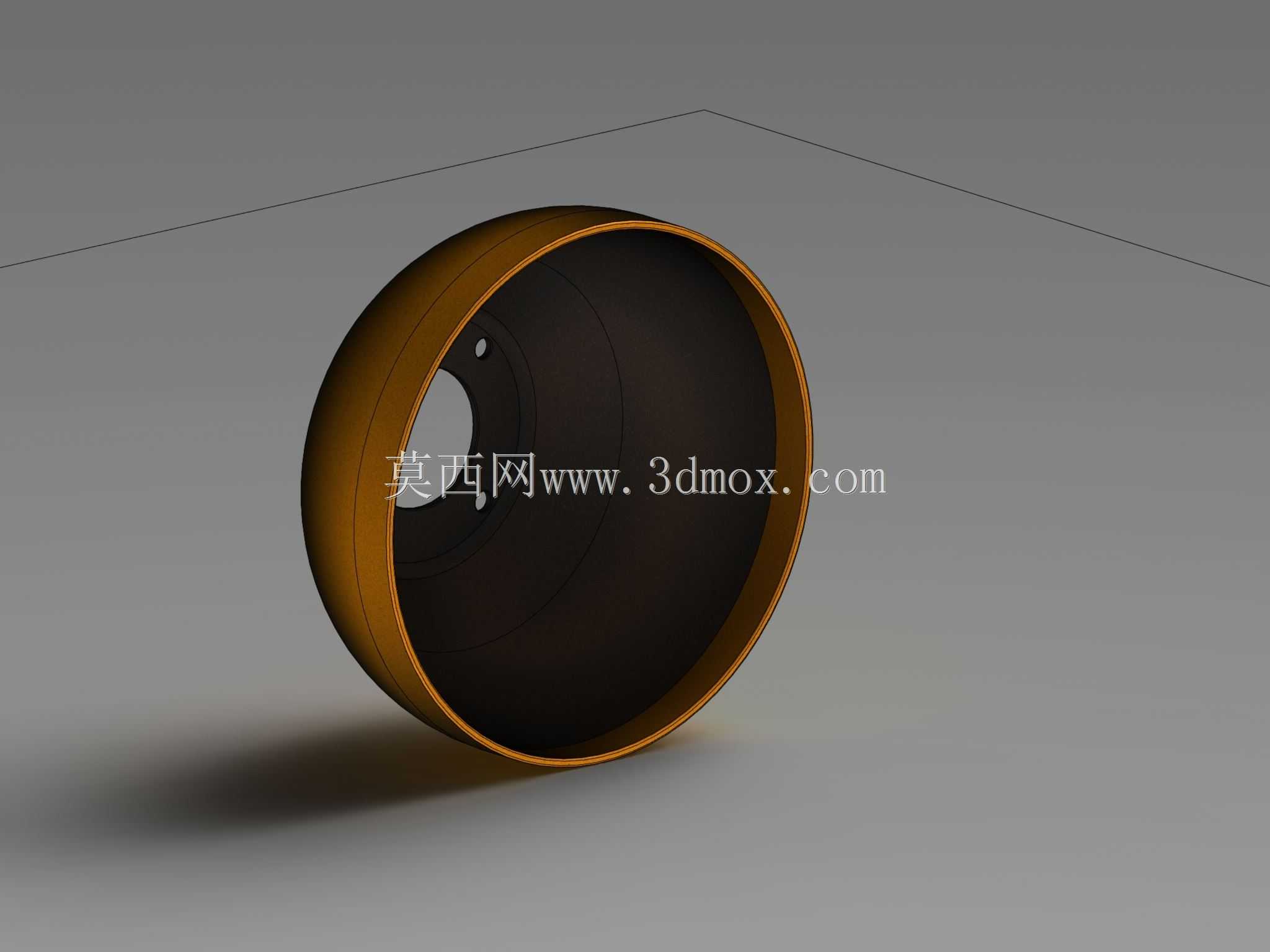

　　这款轴伸保护罩采用碗状回转体结构，整体为薄壁冲压成型的曲面壳体，开口侧边缘做了卷边强化处理，既可以提升薄壁结构的整体抗形变能力，避免设备运行振动导致罩壳边缘失圆，也能消除锐边切割风险，方便运维人员徒手调整安装位置。罩壳的封闭端中心预留了与轴端轴承座匹配的安装定位孔，孔位周边做了局部沉台加厚，用来匹配固定螺栓的安装面，保证安装后罩壳与输出轴保持同轴度，避免运转过程中出现偏心蹭碰。罩壳的内壁与轴伸外圆之间预留了足够的径向安全间隙，即使轴系在满负载传动时出现小幅挠曲变形，也不会和罩壳内壁发生接触摩擦，同时这个间隙也能为轴端的散热留出流通空间，避免长时间运转时热量在封闭罩内积聚，加速密封件的老化。

　　从安装边界来看，这款保护罩的轴向覆盖长度刚好超过轴伸的花键/接盘安装段，不会干涉外接传动部件的装配——当需要挂装联轴器、带轮或者农机具传动轴时，不需要完全拆卸整个保护罩，只需要松开端面的固定螺栓即可将罩壳沿轴向向后推移，露出轴端接盘完成挂接作业，挂接完成后再将罩壳复位固定即可，大幅降低了日常挂接作业的操作复杂度。罩壳的外表面做了圆滑过渡处理，没有突出的棱角或者凸台，在户外田间作业时，作物秸秆、杂草碰到罩壳表面会顺着曲面滑开，不会出现秸秆缠绕挂接的问题，相比传统的平板式折弯防护罩，这种回转曲面结构的防缠绕性能提升非常明显，尤其适合收割、播种类经常接触作物残茬的农用设备使用。

　　在结构刚度设计上，薄壁曲面的自身构型已经具备不错的抗冲击能力，即使作业过程中有飞溅的碎石、土块撞击到罩壳表面，曲面结构可以将冲击力分散到整个壳体，不容易出现局部凹陷变形。罩壳开口侧的边缘刚好贴合设备传动箱的壳体端面，安装后可以在轴伸区域形成一个相对封闭的防护腔，阻挡大部分泥水、灰尘直接冲刷轴端油封位置，能有效延长油封的使用寿命，减少日常运维中轴端漏油的故障概率。不同于部分设备采用的分体式拼接防护罩，这款整体式回转罩壳没有拼接缝隙，不存在长期振动后拼接螺栓松动、罩壳分体错位的风险，长期使用的可靠性更高。

　　针对不同的安装场景，这款罩壳的安装孔位可以适配多种标准规格的动力输出轴轴承座，不需要对原有设备的壳体做额外的打孔改造，直接替换原有老旧的防护结构即可完成升级。在做三维建模时，需要重点校验罩壳内壁与轴伸最大回转直径的间隙值，同时要确认罩壳轴向推进的最大行程不会和轴端的锁紧螺母、键槽位置发生干涉，还要保证安装后罩壳的外边缘不会超出设备整机的宽度边界，避免在狭窄空间作业时罩壳剐蹭到周边障碍物。另外在曲面壁厚的设计上，要兼顾轻量化和抗冲击需求，壁厚过薄容易在撞击后变形，壁厚过厚则会增加不必要的重量，加大安装位置的承载负担，通常根据罩壳的直径尺寸匹配1.5到2.5毫米的壁厚即可满足绝大多数作业场景的使用需求。
